前言
充电头网拿到了宏百纳推出的一款10000mAh快充移动电源，这款移动电源具备2C1A接口，支持30W自充和45W快充输出。移动电源机身圆润美观，内置数码管进行电量百分比显示，侧面设有开关按键。
据悉，宏百纳这款移动电源内部使用了能满足新3C国标半固态电池，相比传统聚合物软包锂电芯和圆柱电芯，能过针刺，热滥用，冲击，挤压，大幅提升了产品安全性。下面就带来宏百纳半固态电池移动电源的拆解，一起看看内部的设计和用料。
宏百纳半固态电池移动电源外观

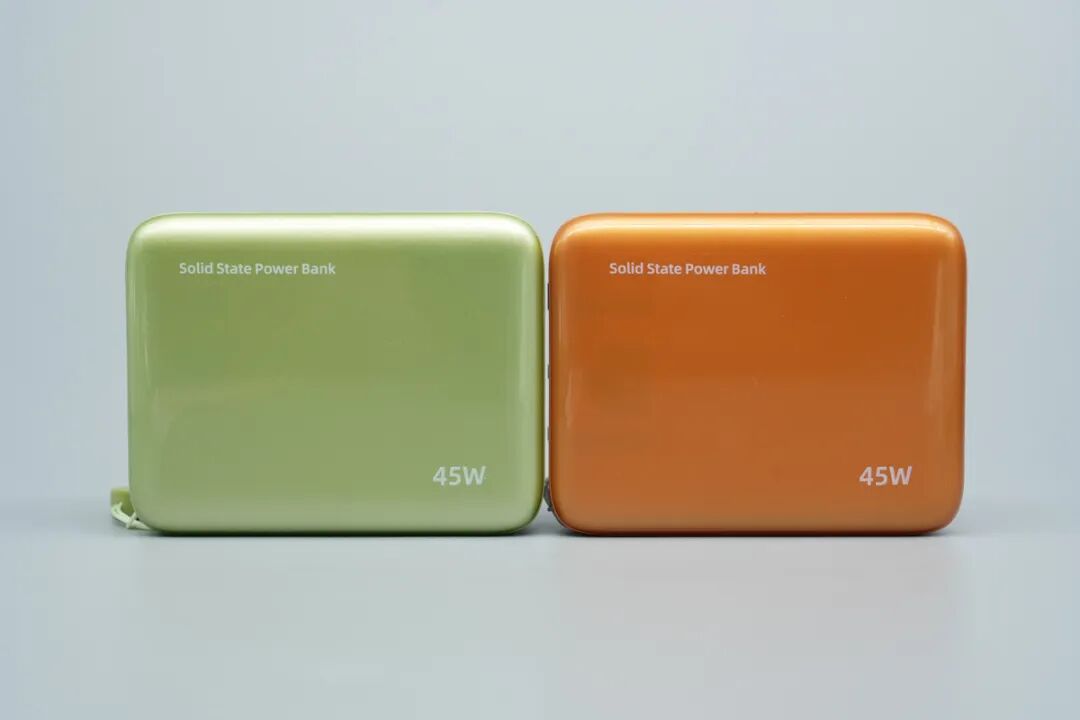

宏百纳移动电源采用方形机身，边角圆润过渡，具备良好的握持手感。
机身左上角印有SolidStatePowerBank，表示内部使用了半固态电芯。
机身右下角印有45W字样，表示移动电源输出功率为45W。
机身背面印有产品信息。
机身背面产品信息如下：
型号：K7-10YS1
容量：10000mAh（5000mAh*2）/38.5Wh
电池：锂聚合物
标称容量：6200mAh（5V⎓2A）
Type-C1/C2输入：5V ⎓3A9V ⎓ 3A12V ⎓2.5A（30WMax）
Type-C1/C2输出：5V ⎓ 3A 9V ⎓ 3A 15V ⎓3A20V⎓2.25A（45WMax）
USB-A输出：5V ⎓ 3A 9V ⎓2A 12V ⎓1.5A
移动电源已经通过了CCC认证。
移动电源侧面设有电源开关按钮。
按下按钮，点亮数码管电量显示。

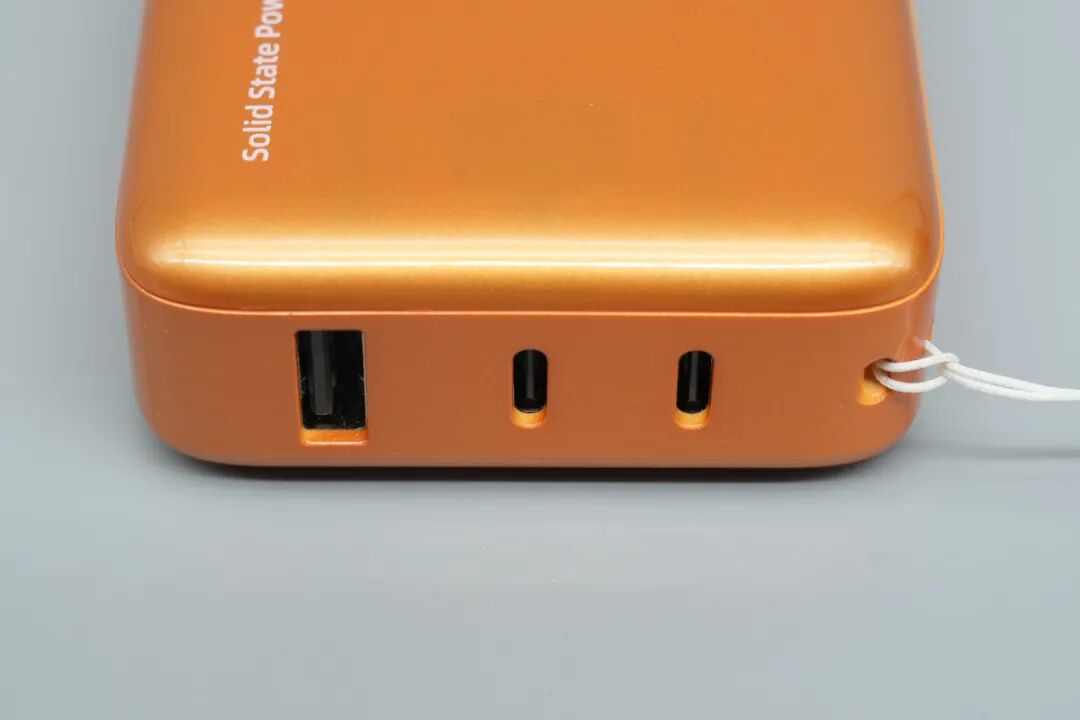

另一面设有挂绳孔和2C1A接口。
2C1A接口均使用黑色胶芯。
移动电源附带可收纳编织USB-C充电线。
测得移动电源机身长度约为85.1mm。

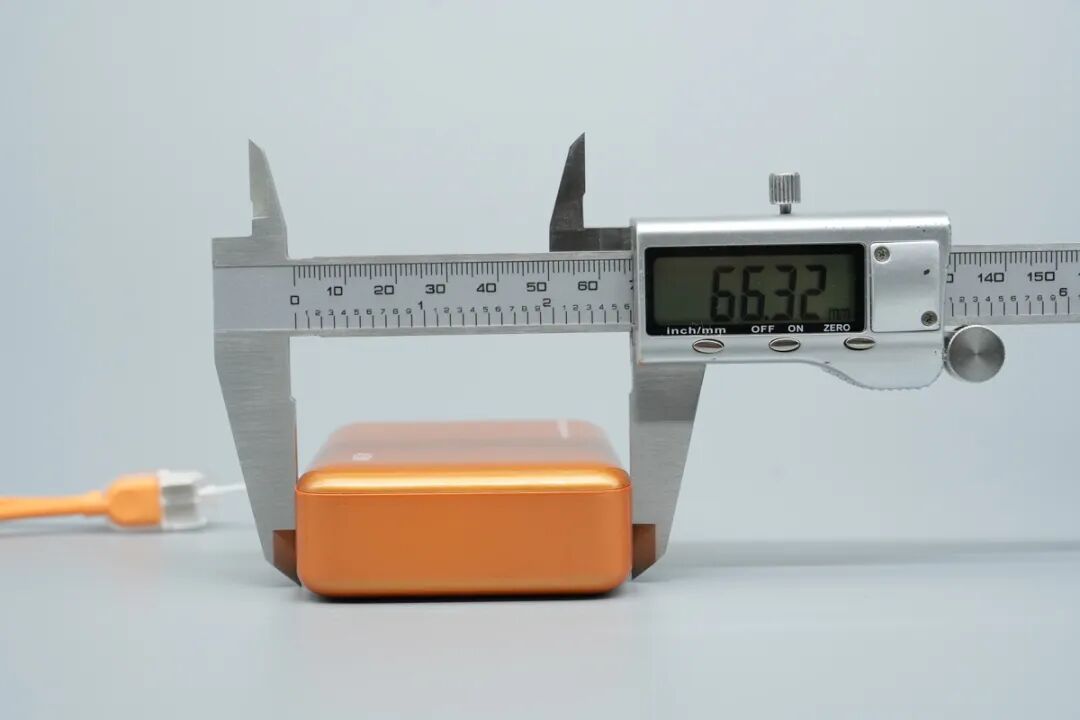

移动电源机身宽度约为66.3mm。
移动电源机身厚度约为26.3mm。
移动电源拿在手上的大小直观展示。
测得移动电源重量约为195g。

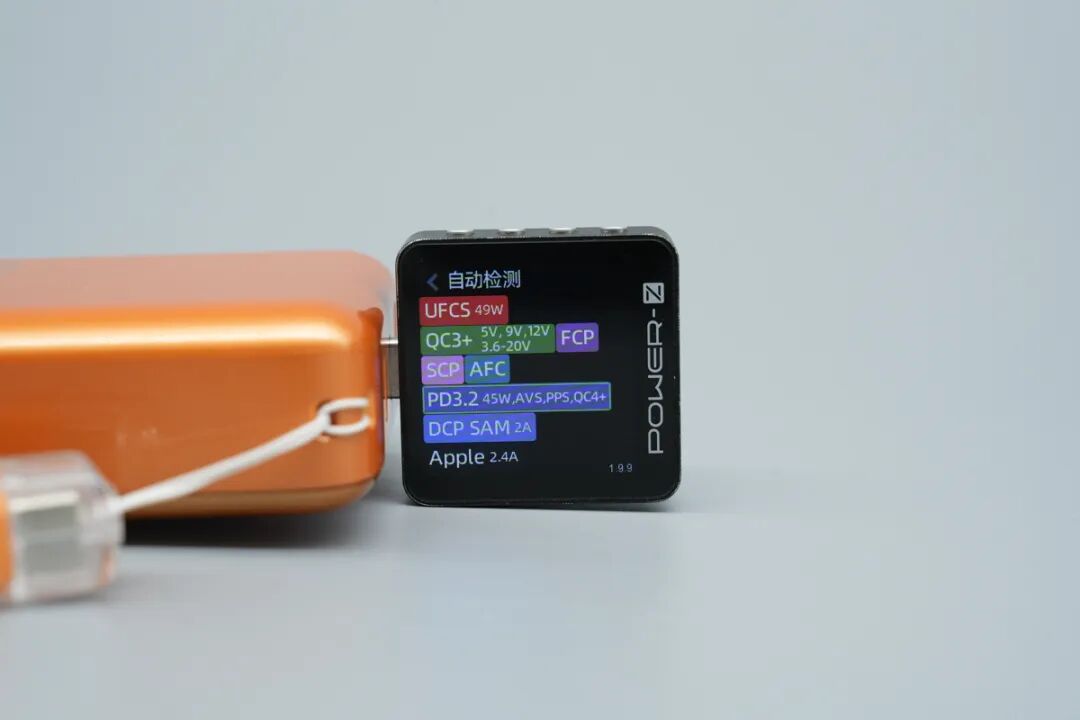

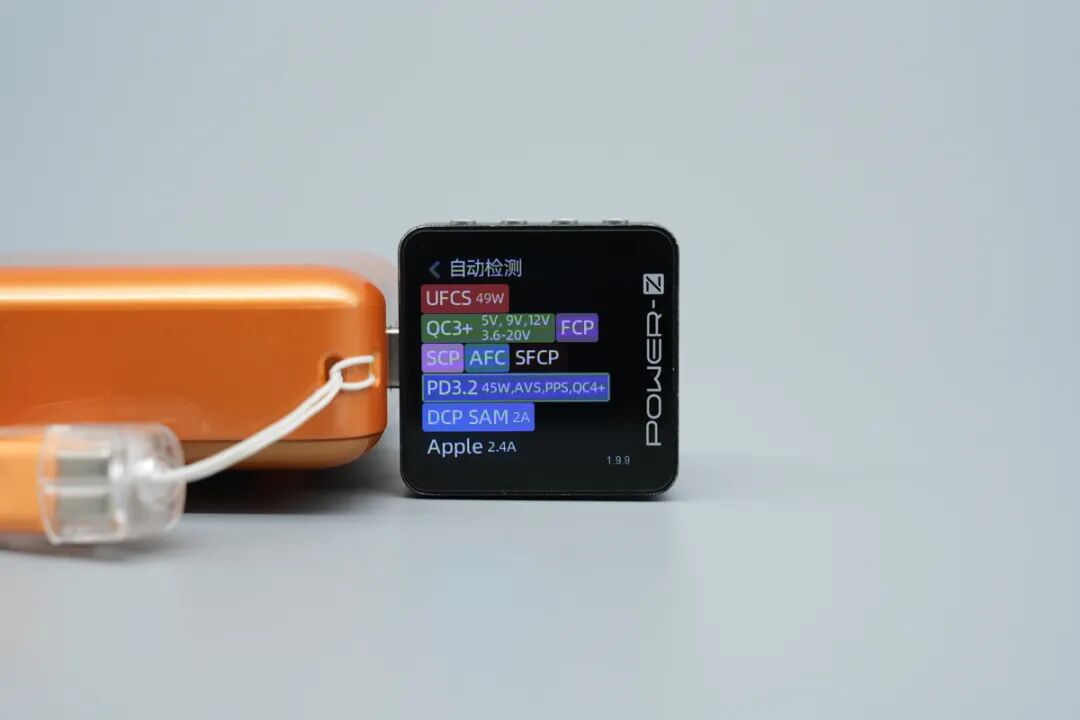

测得USB-C1接口支持UFCS、QC3+/4+、FCP、SCP、AFC、SFCP、PD3.2、PPS、DCP、SAM2A、Apple2.4A快充协议。

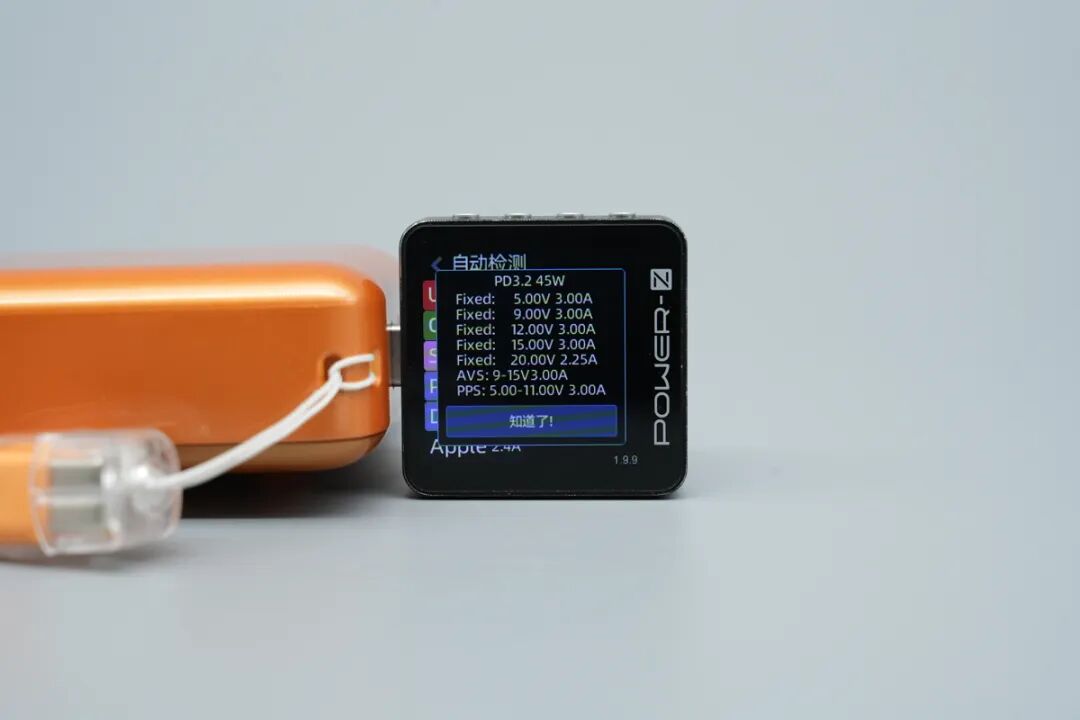

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，5-11V3A一组PPS电压档位以及9-15V3AAVS电压档位。

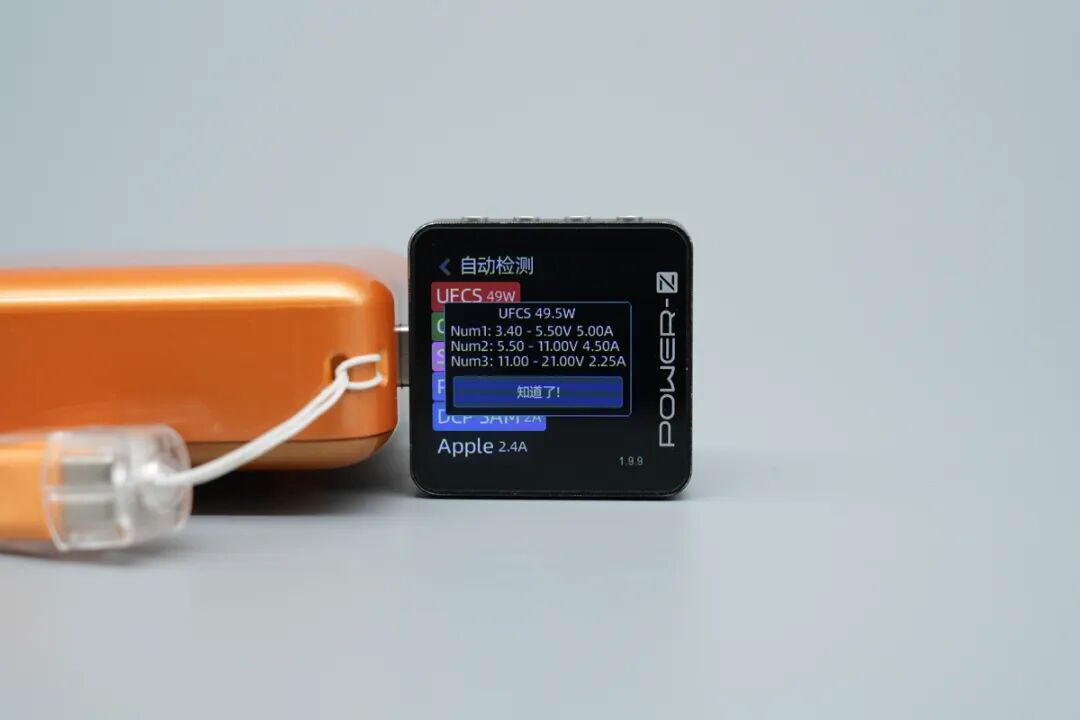

UFCS融合快充具备3.4-5.5V5A、5.5-11V4.5A、11-21V2.25A三组电压档位。
测得USB-C2接口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.2、PPS、DCP、SAM 2A、Apple 2.4A快充协议。
PDO报文完全一致。
UFCS档位也完全一致。
测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A快充协议。
UFCS档位也完全一致。
连接iPhone17Pro手机充电，输出电压为15V，输出电流约为2.2A，充电功率约为33W。
宏百纳半固态电池移动电源拆解
看完了宏百纳这款移动电源的外观和测试，下面就进行拆解，一起看看内部的设计和用料。

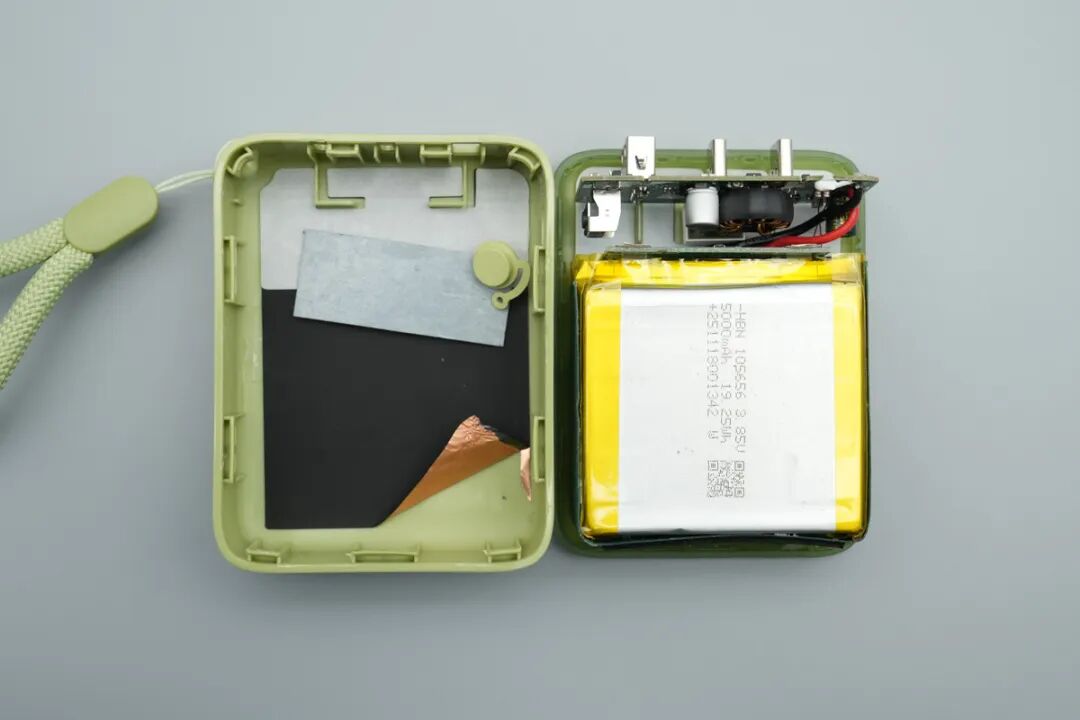

首先沿壳体接缝拆开移动电源外壳，面板与壳体之间通过卡扣固定。

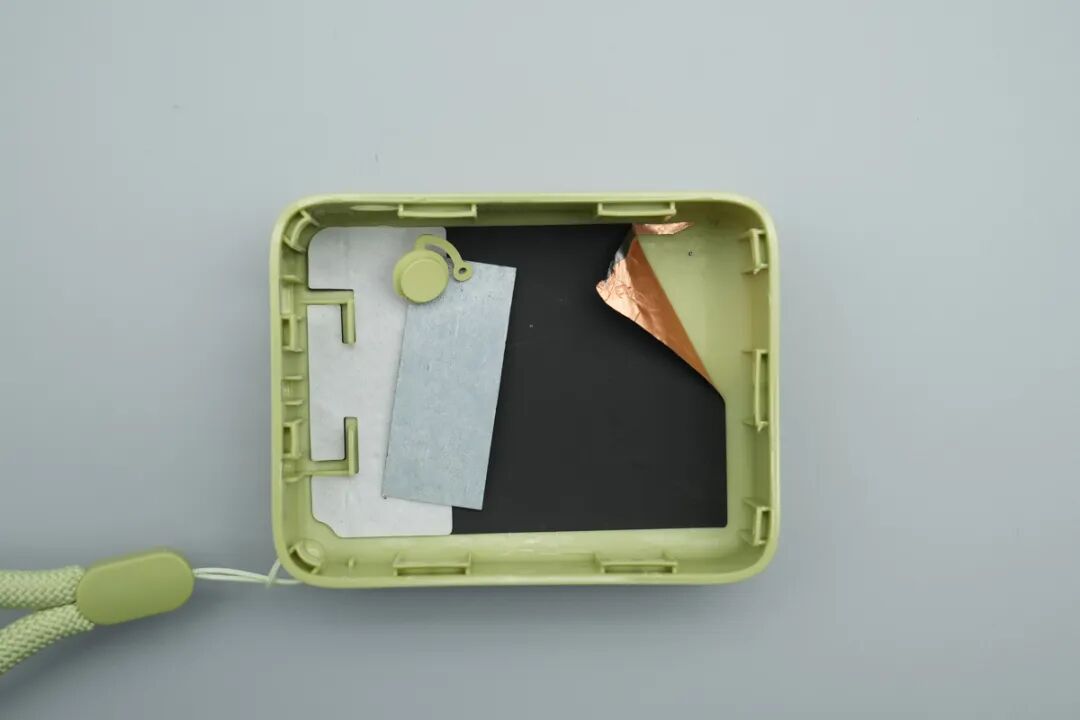

壳体内部粘贴石墨铜箔加强散热。
从面板上拆下电池组和PCBA模块。
面板内部也粘贴石墨铜箔。
移动电源PCBA与电池组通过导线焊接连接。

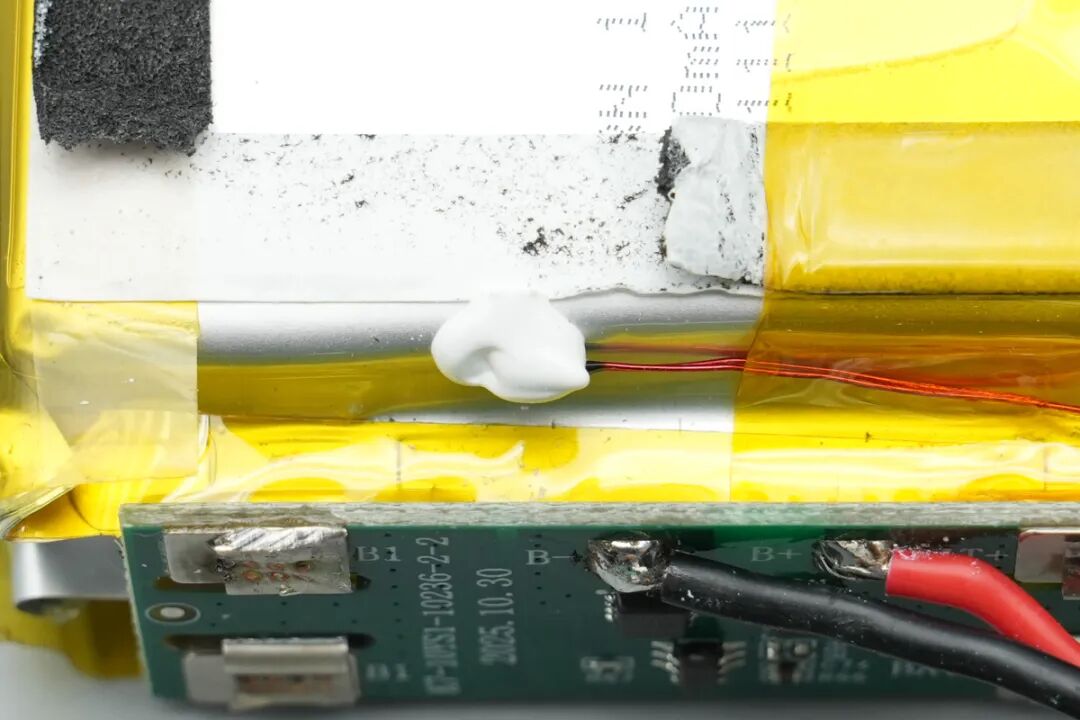

热敏电阻贴在电芯最高温度点，最贴切新3C要求保护电芯。

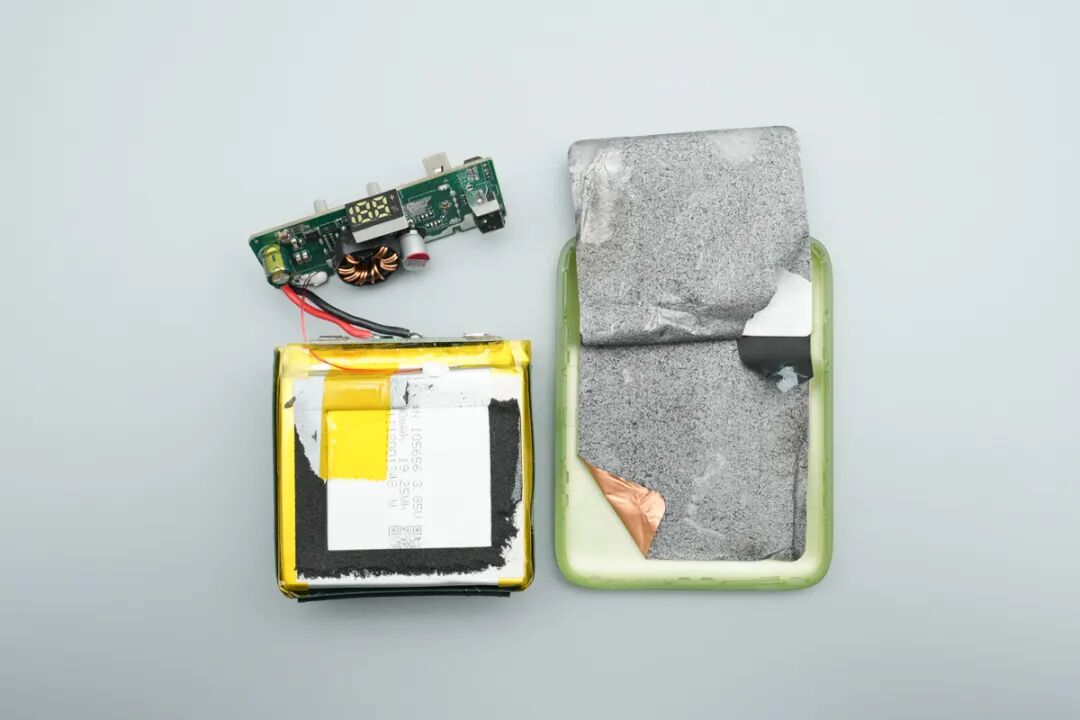

断开连接导线，分离开电池组和PCBA模块。
电池组侧面设有保护板。

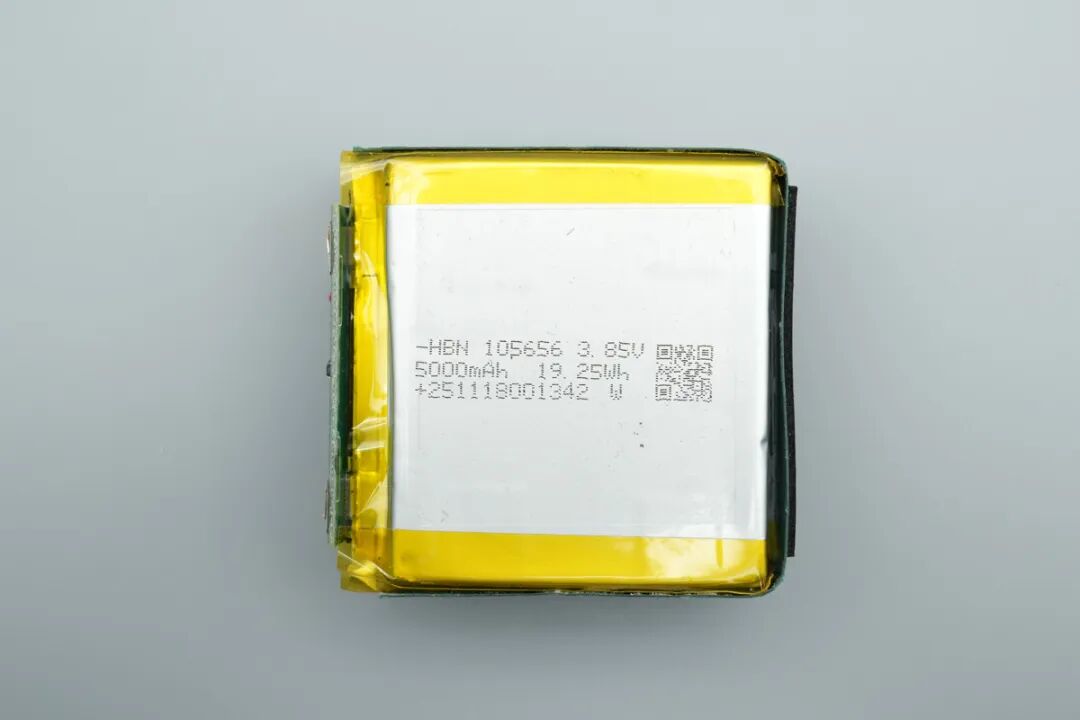

移动电源内置2串半固态电芯，电池尺寸为10mm厚，56mm宽，56mm长。电池标称电压为3.85V，容量为5000mAh，能量为19.25Wh。电芯通过了CCC认证，证书编号2025010915831890。
电池保护芯片来自创芯微，型号CM1020-L，是一颗专用于2串锂/铁电池的保护芯片，芯片内部集成高精度电压检测电路和电流检测电路，支持过充电、过放电、放电过电流、短路、充电过电流检测，采用SOT23-6封装。
创芯微CM1020-L资料信息。
两颗电池保护管丝印3080NZ，采用DFN3*3封装。

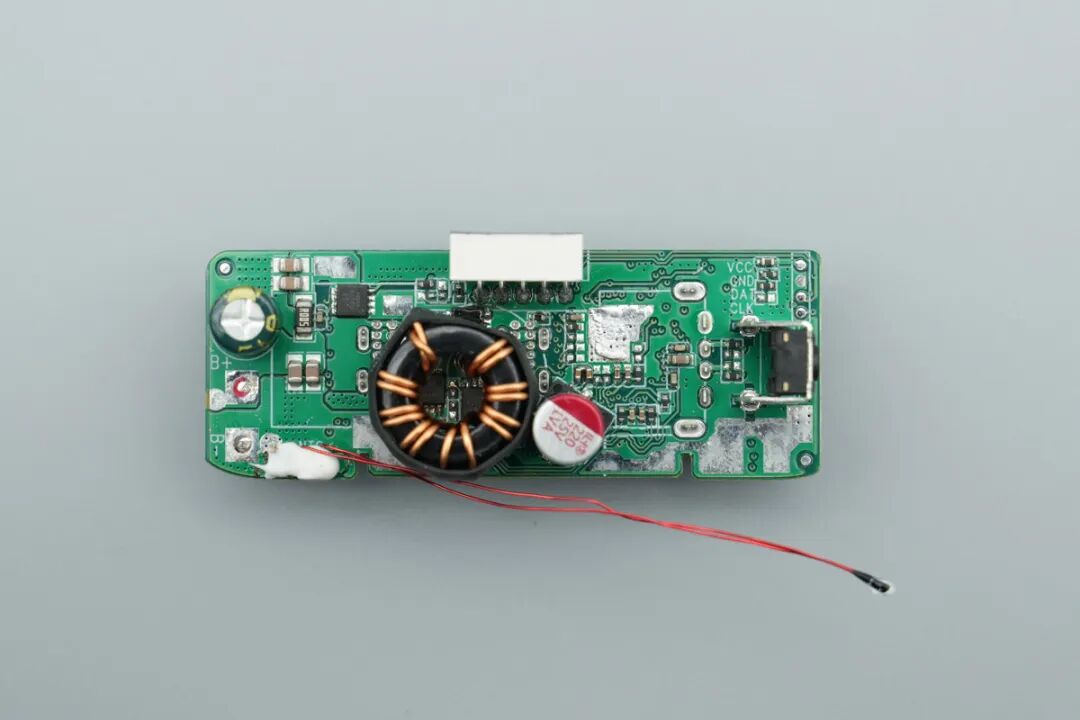

PCBA模块一面设有滤波电解电容，磁环电感，滤波固态电容，数码管和开关按键。

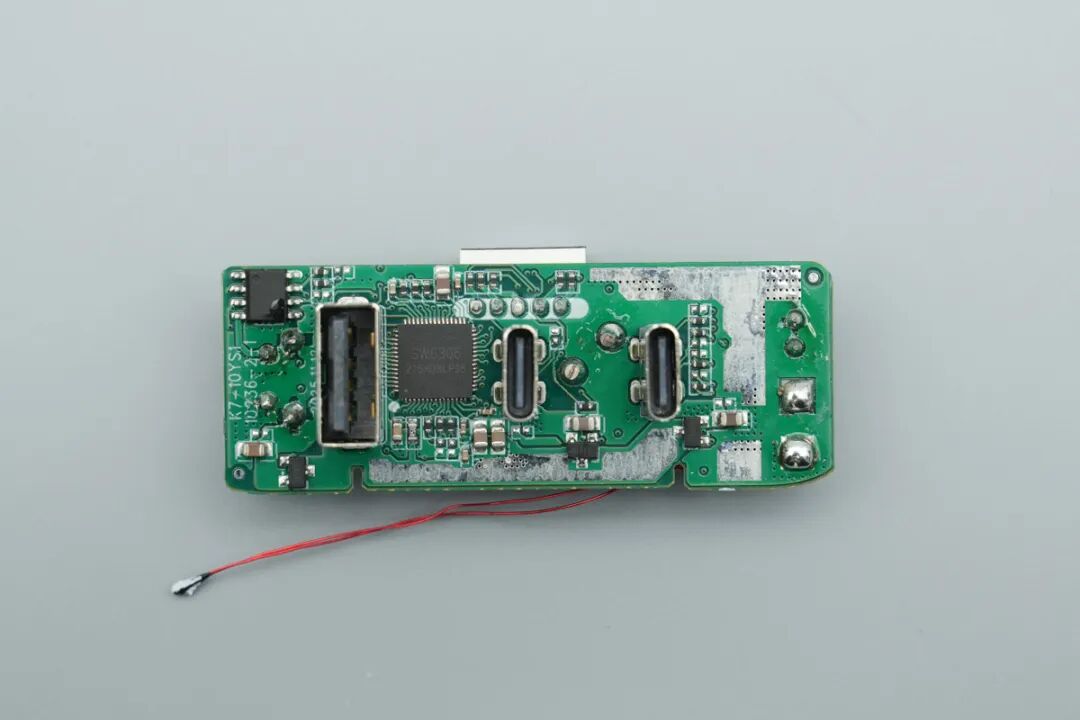

另一面设有USB-A母座，USB-C母座和同步升降压SOC。

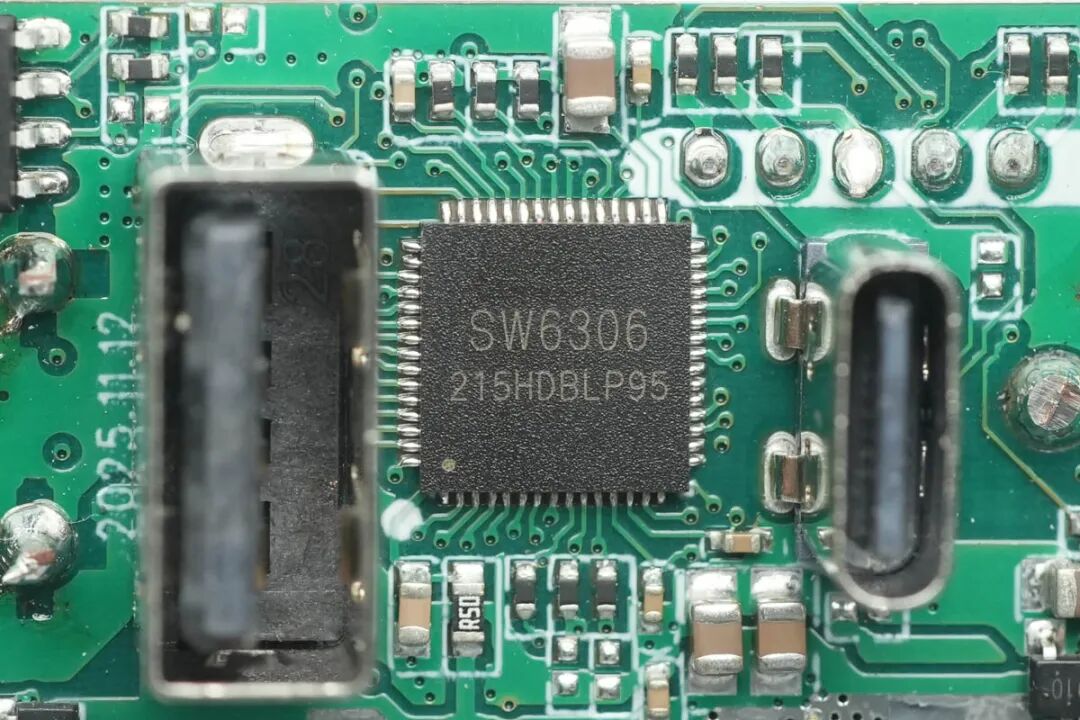

同步升降压SOC采用智融科技SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，满足2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。
智融科技SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。
智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。
智融科技SW6306资料信息。
升降压电感采用漆包线并绕，外套热缩管绝缘。
电感下方设有四颗同步升降压开关管。
同步升降压开关管来自极思芯，丝印G3078，型号GTMQ3078A，NMOS，耐压30V，导阻3.5mΩ，具备低栅极电荷和高电流能力，适用于负载开关，电源管理，DC-DC转换等应用，采用PDFN3.3*3.3-8L封装。
极思芯GTMQ3078A资料信息。

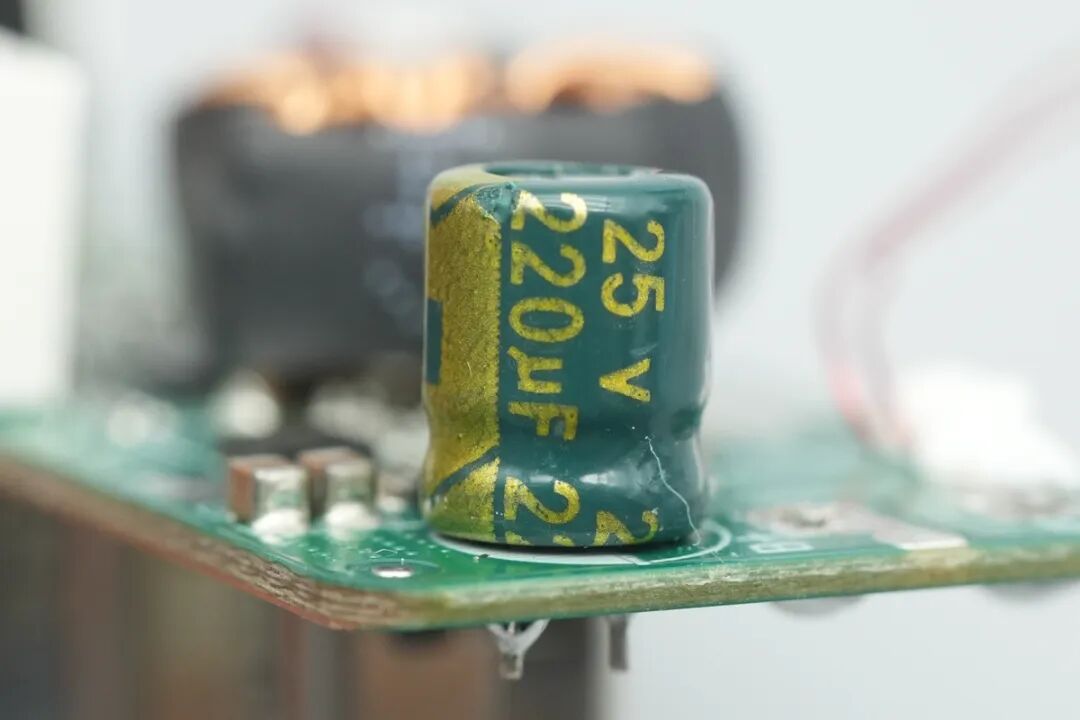

电池端滤波电容来自陈兴。
规格为25V220μF。
输出端滤波固态电容来自超慧电子，为LVA系列贴片电容，规格为220μF25V。

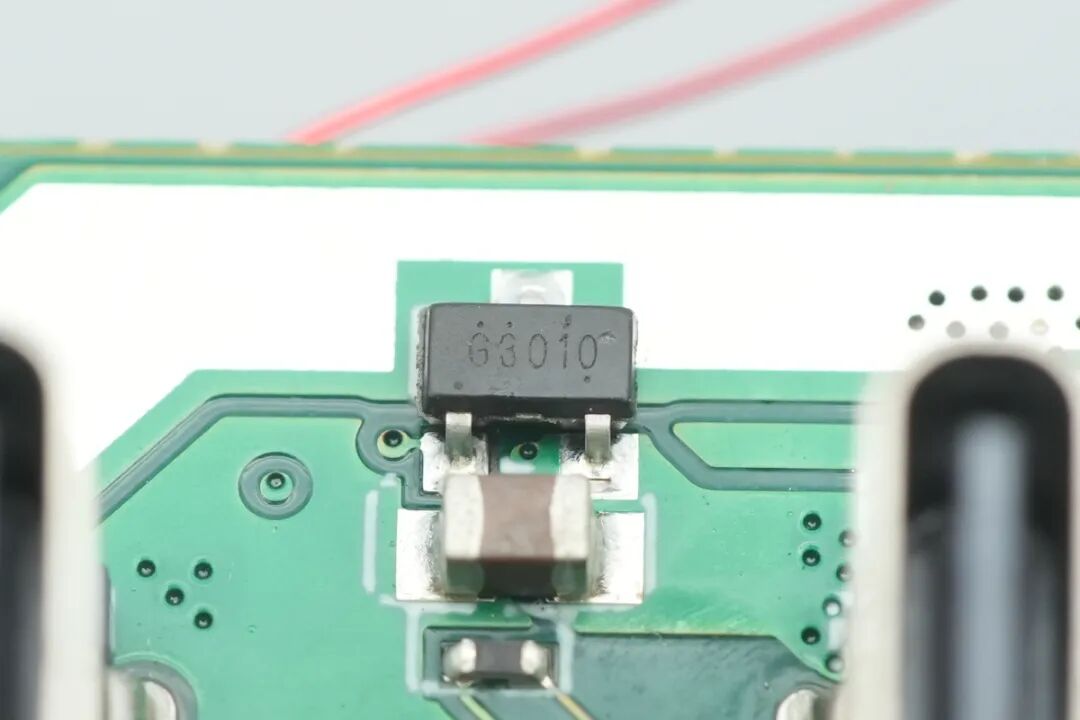

对应三个接口的VBUS开关管来自极思芯，丝印G3010，型号GTM3010LH，NMOS，耐压30V，导阻9mΩ，适用于负载开关，电源管理和DC-DC转换等应用，采用SOT23-3L封装。
极思芯GTM3010LH资料信息。

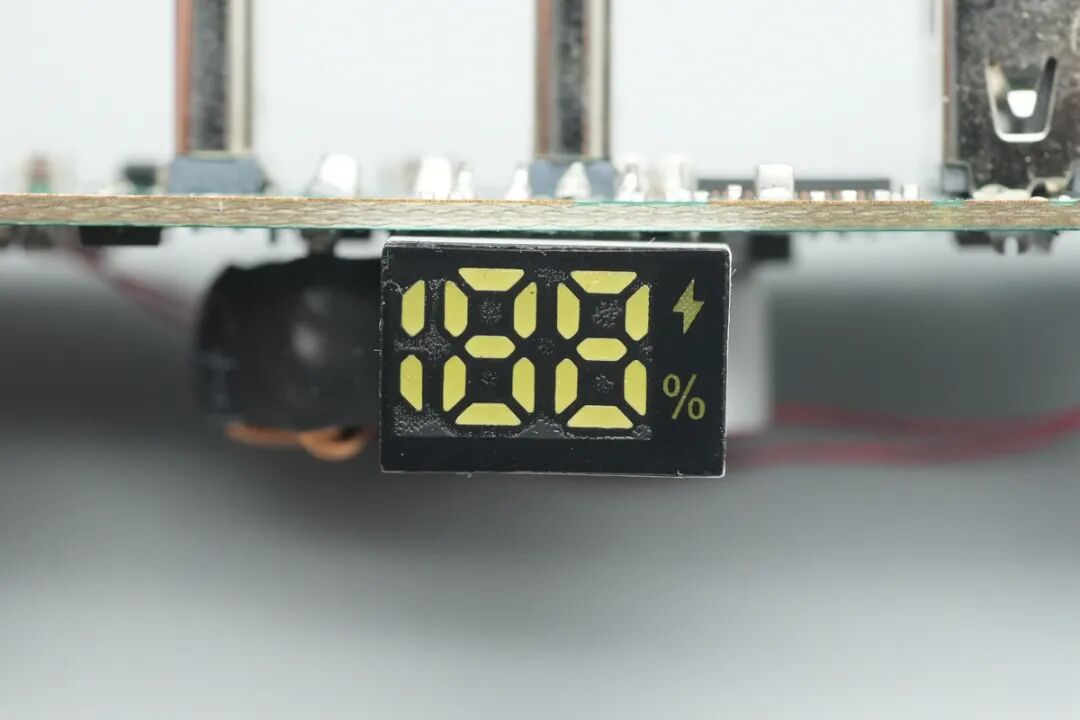

用于电量显示的LED数码管特写。
侧面电源按键过孔焊接。
无标MCU特写。
用于检测电池组温度的热敏电阻特写。

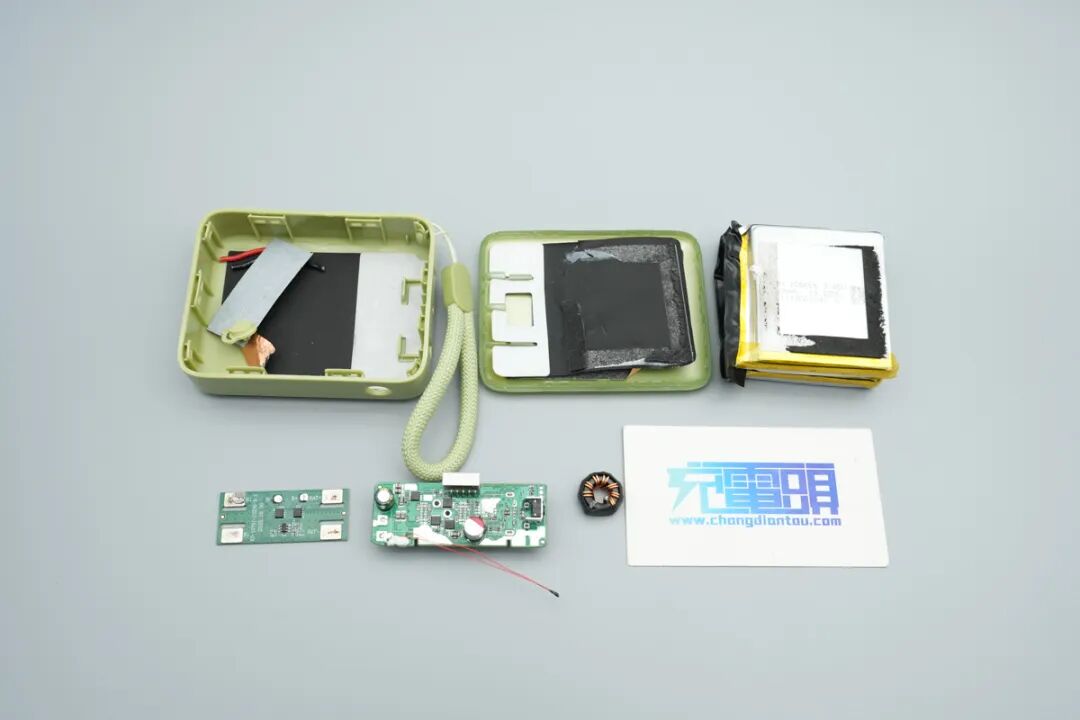

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上宏百纳半固态电池移动电源的核心器件清单，方便大家查阅。
宏百纳半固态电池移动电源采用塑料壳体，机身边角圆润。移动电源内置10000mAh半固态电池，相比传统软包电池具有更高的安全性。移动电源具备2C1A接口，支持30W自充和45W放电输出。移动电源内置数码管，支持电量百分比显示。
充电头网通过拆解了解到，宏百纳这款移动电源采用两节电池串联，使用创芯微CM1020-L电池保护芯片，同步升降压SOC采用智融科技SW6306，搭配使用极思芯GTMQ3078A同步升降压开关管，使用超慧电子固态电容与陈兴电解电容滤波。
移动电源USB-C和USB-A接口均采用过孔焊接固定，端口设有极思芯GTM3010LHVBUS开关管。壳体与盖板内侧均粘贴石墨铜箔加强散热，电池组粘贴NTC热敏电阻检测温度。整体设计可靠，用料扎实。
