同样是三星7nm,为什么Power11晶体管密度提高了50%?

EETOP 2025-07-10 11:30

关注我们 设为星标

EETOP

百万芯片工程师专业技术论坛

官方微信号



昨天IBM发布了其最新Power处理器——Power11。

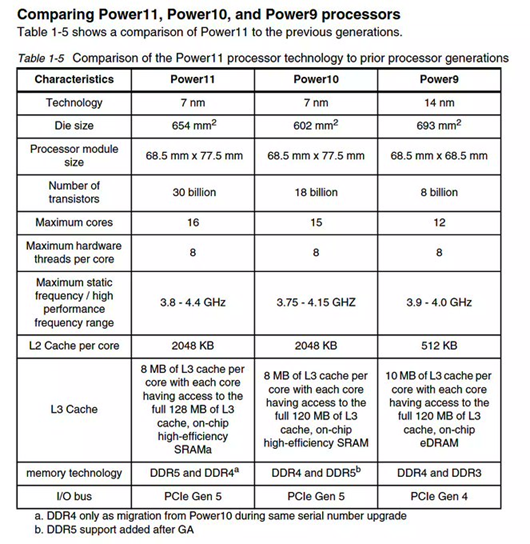

从社交媒体分享的信息可知与 Power10一样 Power11采用的也是三星7纳米工艺,如下表:

从表中可知两者芯片面积没有 差多少,但晶体管数量却大大增加了!从晶体管密度来看Power11: 45.9 MTr/mm² 比Power10 的增加了53%。

很好奇 Power11 是如何在 Power 10 上实现如此显着的密度增加的,而两者(理论上)都在同一个三星 7nm 节点上?时钟速度实际上也仅仅稍微提高了一点。
