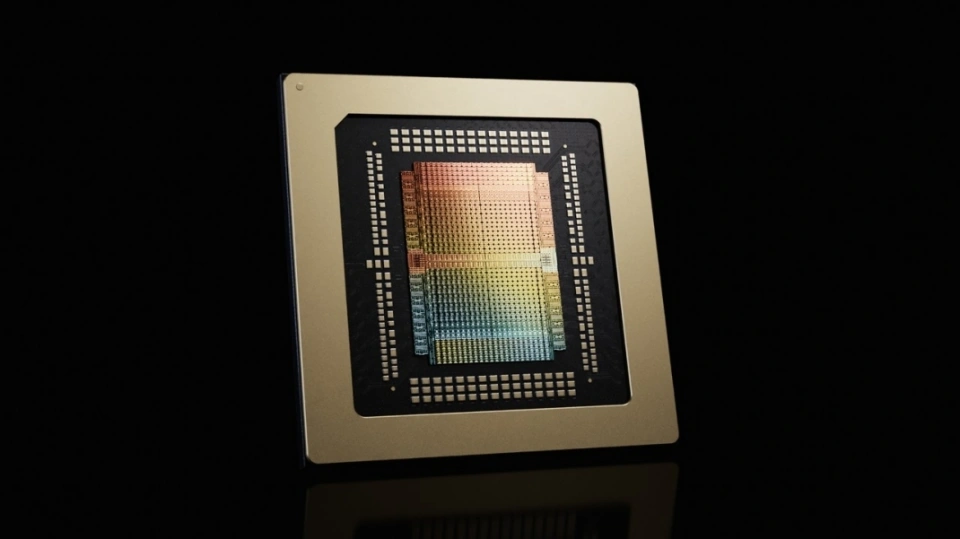

【区角快讯】如果说过去几年人工智能发展的重心在于模型训练，那么当前产业焦点已全面转向推理阶段。在上周举行的GTC 2026大会上，英伟达正式推出全新LPU（语言处理单元）芯片，旨在重构AI推理的性能边界。
大会期间，英伟达首席科学家比尔·达利（Bill Dally）与谷歌首席科学家杰夫·迪恩（Jeff Dean）展开深度对话，详细阐述了公司在AI推理底层技术上的突破方向。达利明确指出，当前制约推理效率的核心瓶颈并非算力本身，而是通信开销。
为解决这一问题，英伟达正研发基于片上通信的静态调度机制，该方案将彻底消除传统路由所需的排队与仲裁环节，使数据传输速度逼近物理极限——光速。现有芯片从一角传至对角通常需数百纳秒，而新架构可将延迟压缩至仅30纳秒。
在片外通信方面，行业过去持续提升带宽至400Gbps乃至800Gbps，却因此引入复杂的信号处理与纠错逻辑。达利提出，若将速率适度降至200Gbps，仅保留序列化延迟，数据传输可在几个时钟周期内完成，大幅简化系统设计。
他进一步预测，在正确架构支撑下，未来AI推理有望实现单用户每秒1万至2万个Token的生成速度。相较之下，目前主流大模型推理普遍低于每秒100 Token，超过60 Token/s已属高速范畴。
达利以NVFP4精度为例说明能效差异：一次乘加运算能耗约为10飞焦，而从HBM4外部读取数据则高达15皮焦，相差逾千倍。若改用SRAM缓存，读取能耗可同步降至10飞焦，与计算能耗持平。
不过，SRAM并非无代价方案。其高昂的芯片成本限制了容量规模——本次发布的LPU30仅集成500MB片上SRAM，远低于Rubin GPU所搭载的288GB HBM4。这决定了LPU必须与GPU协同工作，形成异构推理架构。
随着AI应用从“训练驱动”迈向“推理驱动”，专用加速器与通信架构的协同优化，正成为算力基础设施升级的关键路径。
