01-CMU200应用及其基本功能
CMU200在测试中模拟基站，通过Um接口，对无线终端产品的性能指标进行测试的综合测试仪。除此之外，CMU200还能作为信号源以及频谱分析仪，跟其他仪表配合起来使用。作为一台综合测试仪，它几乎支持所有的协议：MS Test GSM400、900、1800、1900，TDMA IS 136，AMPS，CDMA IS 95，WCDMA，CDMA2000，EDGE等等。当然不同协议的支持需要我们加载不同版本的软件。
由于CMU200的基本单元中包含了信号源/功率计，示波器和简单的频谱分析仪的功能，CMU200广泛的应用于下列各个领域：
RF开发；
模块设计；
生产中的模块测试；
生产中的最终测试；
功能测试；
特性测试；
高级维修；
质量检验；
测试系统的基本仪表；
基站模拟。
02-CMU200的主要优点
CMU200的设计不仅满足现在的测试需求，而且为以后的升级提供了很多备用资源。
它的有点主要体现在以下几个方面：
多标准支持的测试平台
很快的测试速度
很高的测试精度
重量轻
耗电省
兼容性好
03-CMU200的按键及接口
CMU200的前面板主要是由VGA显示屏以及VGA两旁的软件以及下面的热键和右面的各类硬按键（FUNCTION、SYSTEM、DATA、VARIATION、CONTROL）以及各类接口组成。
下图为CMU200的前视图。

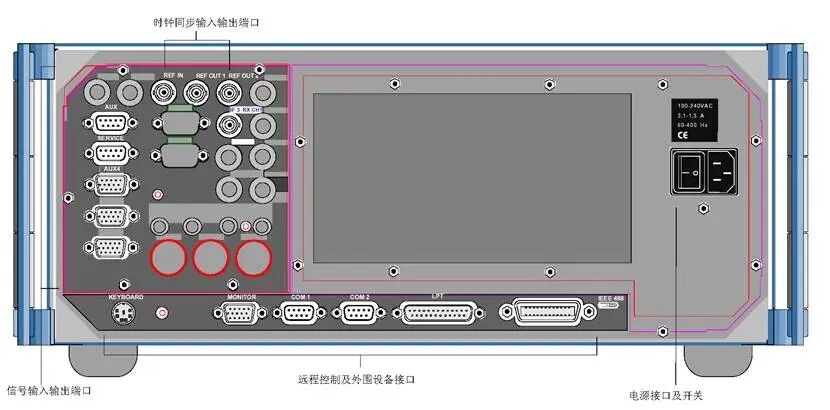

CMU200的后面板如下图所示，主要由信号、同步的输入输出口以及远程控制、外围设备的接口和电源及其开关组成。

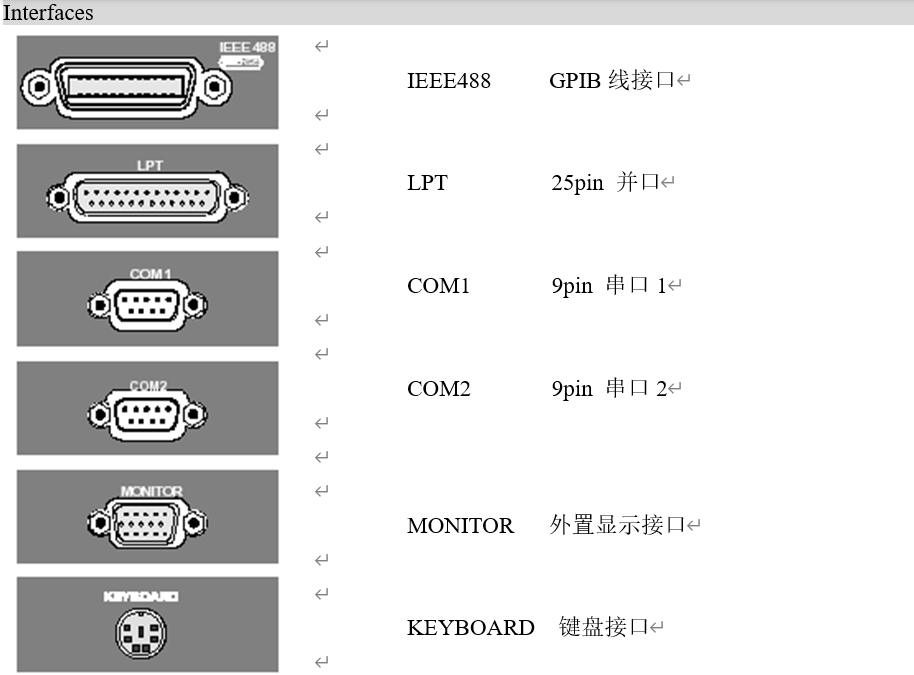

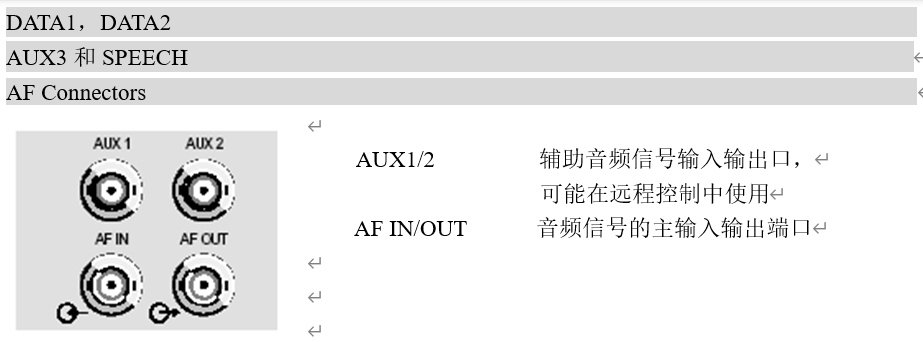

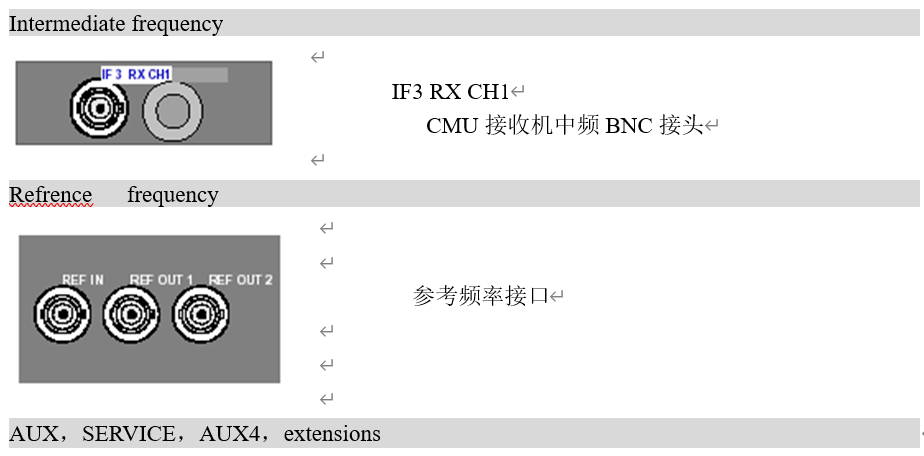

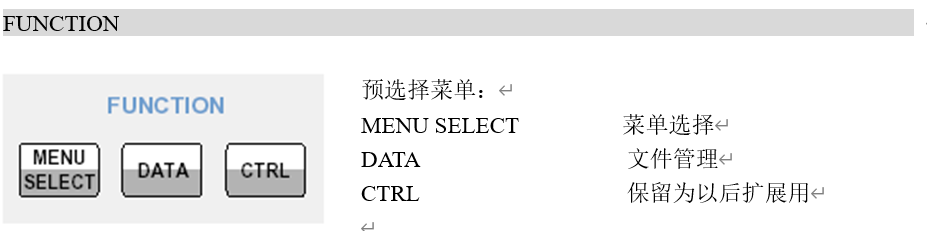

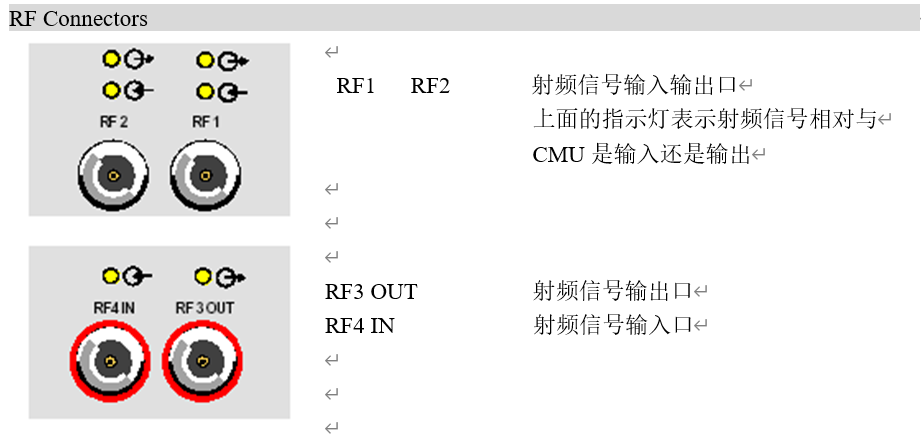

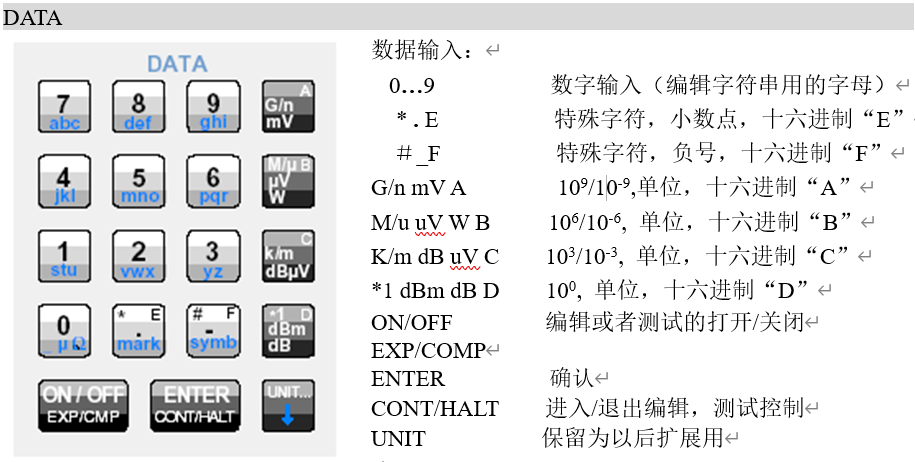

下面简单介绍一下各类按键以及接口。
04-软件升级和版本管理
利用软盘驱动或是用设备前部的PCMCIA接口来安装新的固件。在这样的情况下新安装的软件属性必须把一段键码输入到相应的软件属性菜单里面才能激活。通过CMU提供的版本管理器这样一个工具能是用户在同一设备里更方便的安装新的固件或者使用不同的应用和版本。
CMU版本管理器
版本管理器是一个被设计成能以很方便的方式激活、删除、安装、结合以及列出不同的软件版本。并且它提供了设备的硬件以及软件版本配置信息，并且能重新设置存储在随机存储器上的启动配置。
如果CMU检测到软驱或PCMCIA插槽里的存储介质上有CMU固件的安装版本，那么在启动的时候版本管理器会自动的打开。
版本管理器的主界面如下图：
如果用户要用不同的功能可以使用相应的软键激活。但是需要注意，如果这台CMU上只存在一个软件版本的配置，那么激活其它软件属性的功能就失效。
软件升级和版本管理
如果用户选择了“Activate other software”那么会出现如下界面：
例如，如果用户选中了“base 2X10.N
如果用户选择了“Delete Software”那么会出现如下界面：
如果用户点击了“Delete”的相关软键，那么当前的固件配置将会被删除，并且CMU会要求用户激活余下的软件版本中的一个。如下图：
如果用户点击了版本管理器里“Install software from PC—card slot
点击“Install ”，那么CMU会自动完成安装。但是如果要安装一个全新的固件的时候要么对现有的版本进行升级要么创建一个新的，这时候会出现二选一的对话框，如下图：
但是需要注意的是如果用户安装的新的基本软件版本跟已经存在的软件版本不兼容的话，那么这个对话框会被忽略，因为这时候必须进行全新的安装。如果升级存在的版本，用户可以选择一个已经存在的配置然后代替基本的软件版本，这时候会出现如下的升级选择对话框：
但是如果在硬盘里面如果没有和用户选择相兼容的软件版本，那么会出现如下的出错提示框：
最后当软件安装完成以后会出现如下的对话提示框：
点击“Finish installation”安装完成。
如果用户还要安装下个软件的时候，这时候CMU会自动检查是否有足够的硬盘空间，如果不够的话，会出现如下对话框：
要求用户删除相应的软件版本，以腾出空间来安装新的软件。
版本管理器还有删除有效的随机存储器内容、扫描磁盘、列出磁盘上的所有软件版本、拷贝有效的随机存储器内容到磁盘上、磁盘碎片整理等功能。
