脑机电极 | E-Link 256开源方案：一种基于"软互连"的高密度柔性脑机探针连接器

脑机接口技术正不断向"高密度"与"全柔性"演进，微电极通道数的极限屡屡被突破。然而，系统整体的长期可靠性，却依然受制于传统的"硬插拔"连接。在此背景下，封装与互连技术的同步扩展得以重视。

在长期动物实验与手术场景中，棘手的往往不只是信号质量，还有难以拆装的头戴记录系统。行业标配的高密度插针式连接器(pin-based connector)存在以下局限：

• 插拔力大，针脚易弯、易折；

• 连接器体积重量随记录通道数线性增长，可拓展性受限；

• 对准精度要求苛刻，几乎没有容错空间；

• 长期使用存在松脱、接触失效的风险。

从数十通道跨向百、千通道量级，上述局限会被进一步放大，成为高密度集成与长期稳定记录的核心瓶颈。

针对这些痛点，达特茅斯学院(Dartmouth College)研究团队近期提出了一种基于各向异性导电弹性体(Anisotropic Conductive Elastomer, ACE)的256通道模块化互连方案——E-Link，相关工作发表于 IEEE Journal on Flexible Electronics。

E-Link 的模块化设计在保证连接可靠性的前提下，实现了快速分离与重组、探针电极的独立更换，既提升了长期实验的稳定性与可维护性，也减轻了植入与维护的负担。

系统爆炸视图，展示了模块化 256 通道基座连接器的各装配组件。该系统通过弹性导电中介层(⑤)，将柔性电极阵列电路板与头端放大器集成在一起。

"即拧即用"的零插拔力互连方案

引入各向异性导电弹性体(ACE)作为核心互连介质，通过弹性压接实现轻薄高密度PCB间的可靠电连接，并将PCB装于轻量化的基座中。

"零插拔力"与"即拧即用"。操作者无需依靠传统连接器插针插拔或对齐，只需旋紧外壳结构，即可完成稳定的多通道连接，从物理层面规避断针、弯针等传统失效模式。

免插拔、模块化、自对准的系统性解决方案。"以柔克刚"的逻辑思路让柔性神经探针的"连接"不再成为系统可靠性的短板。

系统级集成与开源生态

在25mm直径的圆形面积内，E-Link 256 集成 4 颗 Intan RHD2164 芯片(16位ADC)，支持单 / 双 SPI 输出，可实现128/256通道的实时神经信号采集。

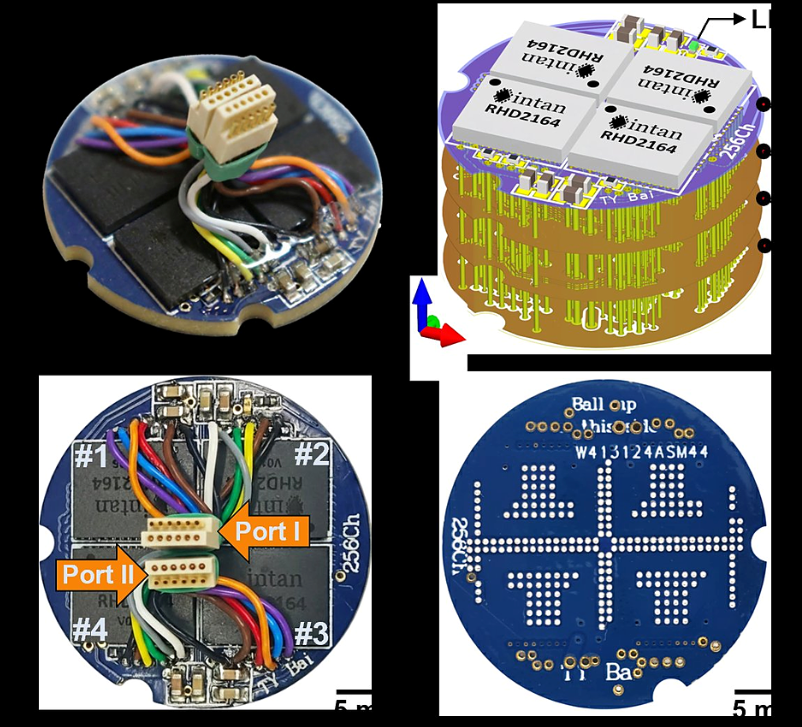

256 通道头端放大器的电路板布局。(a) 完整装配的 256 通道头端放大器实物图(左)及其三维内部四层板结构布局(右)； (b)PCB 顶面细节视图(左)，展示了四颗对称排布的 RHD2164 芯片(#1–#4)以及 Port I/II 连接器；底面(右)则采用高密度球栅阵列(BGA)，用于实现免插拔的弹性体互连。

E-Link兼容 Intan、Open-Ephys、NeuroNexus 等主流系统，模块化"三明治"结构：外壳 / 转接板 / 头端可独立更换，局部损坏无需整套报废，显著降低科研成本

核心创新点：

01 | 介质：从"刚性针脚"到"弹性中介层"。

E-Link 引入了各向异性导电弹性体 (ACE, 聚合物基质中嵌入微米级导电柱)，实现面与面的柔性接触。

告别脆弱引脚： 从源头免除易损的金属插针。

循环寿命：数百次反复旋紧测试后仍保持高导通率；

自对准容差： 允许物理位置上的偏差，显著降低实验操作难度。

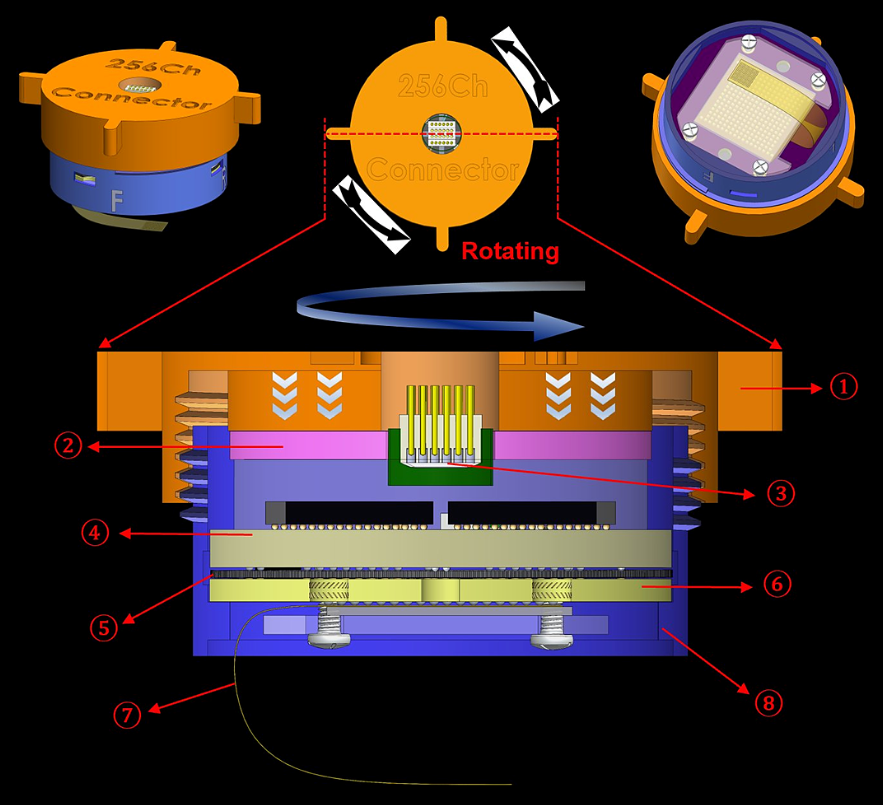

装配后的连接器：侧视图(左上)、俯视图(中上)、仰视图(右上)。底部为螺纹压紧机构的剖视图。通过手动拧紧外壳，将扭矩转化为均匀的轴向压力，使固定在内部基座台阶上的转接 PCB 与头端放大器触点之间形成稳定的电气互连，全程无需精密针脚对准。(① 螺纹盖帽；② 泡棉垫圈；③ SPI 接口；④头端放大器； ⑤ 弹性导电层； ⑥ 转接 PCB；⑦ 256 通道柔性ECoG电极；⑧ 螺纹基座)

02 | 机械：即拧即用的"压力平衡"机制。

为保证 256 个微小通道都能实现均匀接触，E-Link 借鉴了日常生活中"拧瓶盖"的简单原理：

力学转换： 手动旋转即可将旋转扭矩转化为垂直向的均匀轴向压力。

自适应补偿： 内部集成顺应性泡棉垫圈吸收旋转中可能存在的微小厚度公差。

FEA 验证： 经有限元分析证实，接触应力在整个微型焊盘阵列上分布高度均匀，确保信号传输稳健。

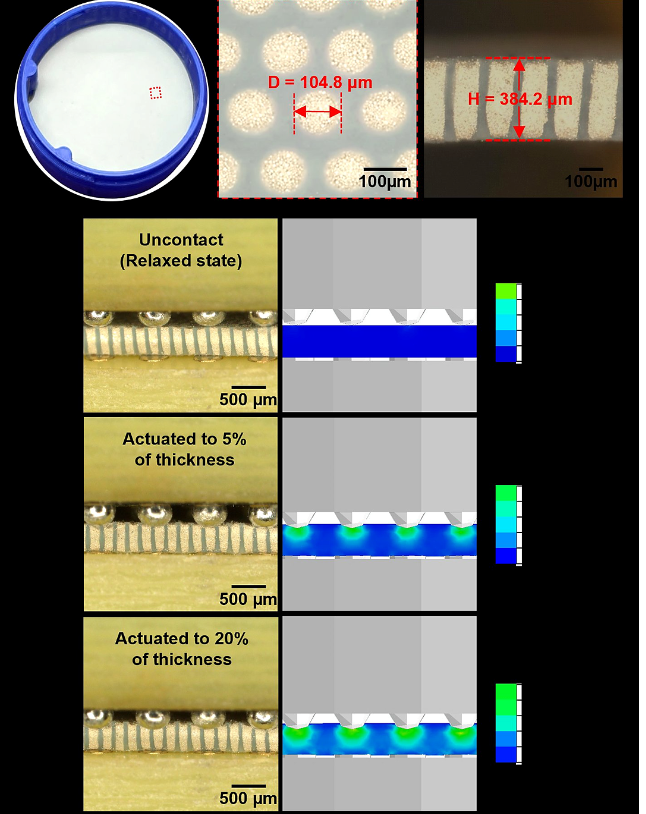

内嵌导电微柱弹性体在自由状态、5%、20% 压缩三种工况下的界面形貌显微图及 FEA 仿真

界面的力学响应与应力分布：接触界面上、下两侧应力分布的有限元(FEA)仿真。展示了在 20% 厚度压缩阶段，上层焊球阵列与下层焊盘阵列上的局部最大主应变(εmax)分布。均匀的应力分布验证了螺纹外壳在全部 256 个通道上提供稳定电气互连的机械有效性。

03 |封装：为柔性探针穿上"保护甲"

物理环境隔离：结合定制灌封工艺与螺纹基座，构建出一个高密封的"防护舱"，有效阻隔体液侵入，预防动物日常抓挠；

低噪声设计： 通过对电路板的内层接地屏蔽设计，实测基底噪声为 2.68 µV(RMS)，接近放大器芯片的理论极限(2.4 µV RMS)，确保单细胞精度的信号保真度。

256 通道 ECoG 阵列的电学表征与阻抗映射。在 4×4 mm² 有效区域内，采用 60×60 μm² 金电极，对 1 kHz 下的电极阻抗分布进行对比，以商用 Intan 头端放大器作为测试基准，验证硬件的可复现性。实验数据叠加了高斯拟合曲线(实线)，表明E-Link所实现的电耦合性能在功能上等效于成熟的商用数据采集硬件。

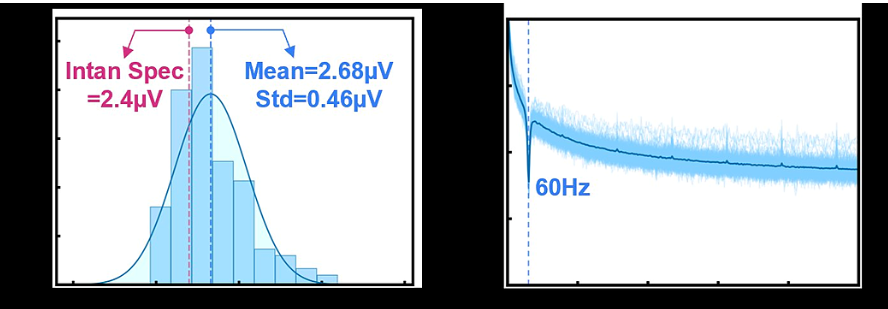

通过短接输入通道进行系统噪声表征，以验证灵敏度。左侧展示了256 个通道 RMS 噪声的统计分布；实验数据(蓝色柱状)叠加高斯拟合(实线曲线)，平均值为 2.68 μV。该实测性能与放大器参数表极限吻合，验证了定制电路设计与屏蔽的有效性。右侧功率谱密度分析显示，在整个生理频段内噪声干净且呈宽带分布，主要干扰为特征性的 60 Hz 工频峰。

开源生态：通往 1024 通道的未来

传统插针方案因受限于物理针脚的尺寸与排列密度，向更高通道数扩展时面临体积壁垒。

得益于远细于焊盘间距的弹性导电柱，E-Link在结构尺寸基本不变的前提下，实现未来扩展路线：256 → 512 → 1024 通道的演进，成为持续演进的开源互连硬件基础设施。

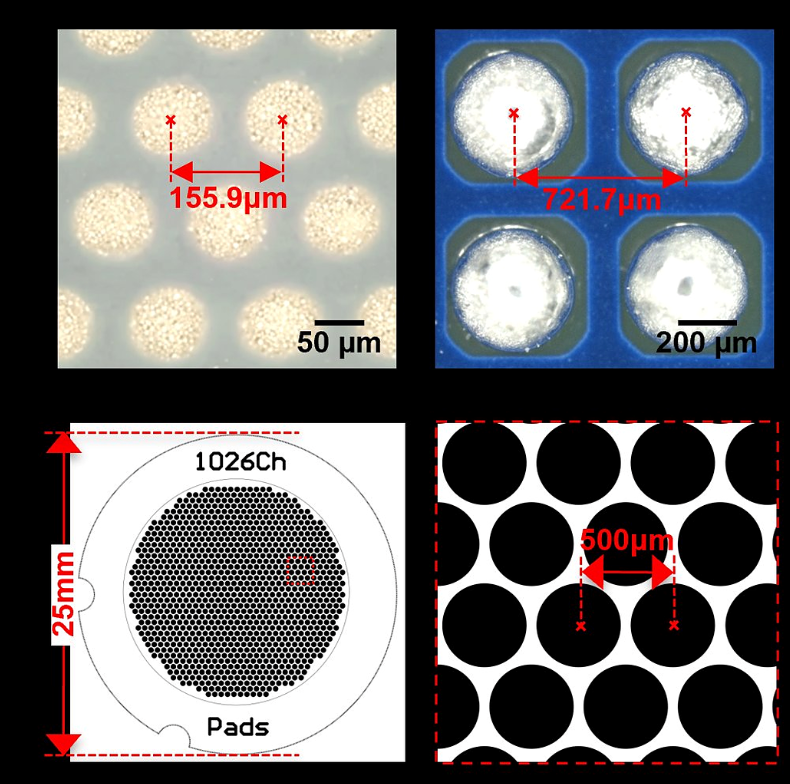

(a)细间距弹性导电微柱与标准工业焊球的密度对比，展示出E-Link 免插拔互连策略具备的封装密度。(b)在保持 25 mm 直径占用面积不变的前提下，将通道数从 256 扩展至 1024(焊盘间距 500 µm)，该互连方式依然稳定可行——这也为未来更高密度的聚合物神经接口指明了清晰路径。
