分享10个AI设计硬件的常用网站，列举如下：

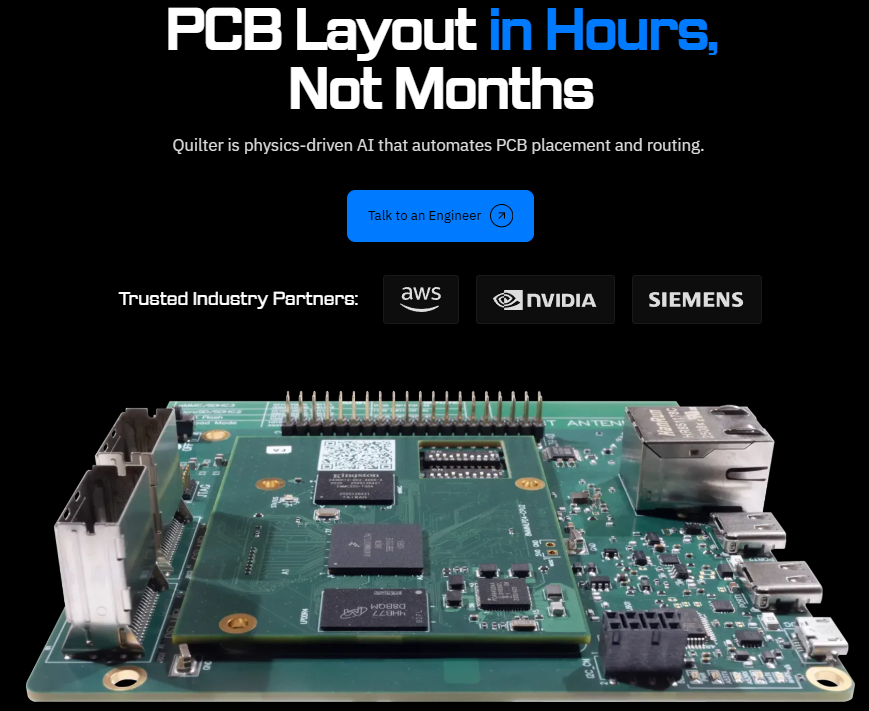

1、Quilter AI；https://www.quilter.ai/
Quilter的创始人是前SpaceX的工程师。这款AI跟我们平时听到的“AI画板子”不是一个东西。它不是一个让你从零开始画电路图的在线工具，而是一个专注于把已经画好的原理图，自动变成专业级、可投产的电路板（PCB）设计文件的“AI布局布线高手”。
下面的一个设计实例可以看出其布线效率远超人工布线。
在Project Speedrun项目中，Quilter凭借其物理驱动的AI技术，设计出基于i.MX 8M Mini的完整Linux计算机——包含两块电路板、843个元件、5141个引脚、8层堆叠——首次通电即成功启动。专业PCB设计师预估需428小时人工布线，而Quiliter仅需38.5小时完成全流程设计。
2、Blueprint；https://www.blueprint.am/
Blueprint是一款基于人工智能的硬件设计平台，由3E8 Robotics公司开发。该平台旨在降低硬件开发的门槛，通过自然语言处理技术，将用户的创意需求转化为可制造的硬件原型方案。用户只需输入具体的硬件描述，系统即可自动生成包含零件清单、电路原理图、机械结构图以及组装教程在内的完整设计资料。Blueprint特别强调模块化设计，利用成熟的电子模块进行组合，适合创客、电子爱好者及初学者进行快速原型验证和DIY制作。

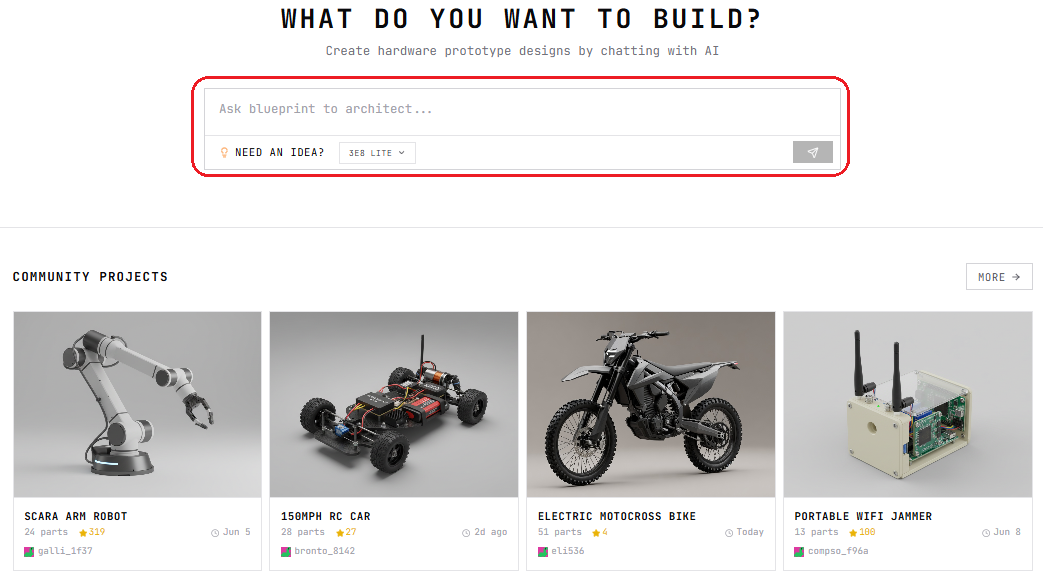

网站截图如下，红色框可输入你希望制作的硬件产品:
比如，要做一个声控灯，可输入描述语言“Sound Controlled Lamp”即可。
3、Flux.ai；https://www.flux.ai/
Flux 是一个内置于你的项目中的 AI 设计助手，能够理解项目的上下文和组件，为你提供相关的信息与协助。与通用的 AI 工具不同，Flux 专为硬件设计与 PCB 开发而训练，是整个设计过程中的得力伙伴。

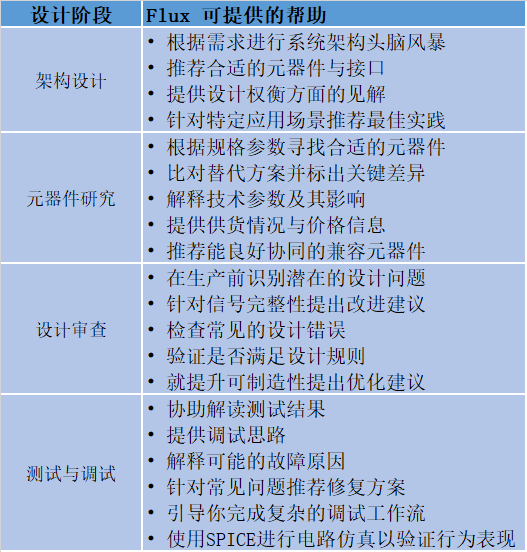

Flux 可以参与到整个硬件设计阶段，整理如下：
4、hardware.dog；https://www.hardware.dog/
hardware.dog是一个AI驱动的硬件设计自动化分析平台，核心面向硬件开发者提供自动化的原理图与PCB审查服务。
快速硬件分析：
上传原理图、PCB版图、Gerber文件或BOM清单，几秒内就能完成全面的AI分析，可快速拦截I2C上拉缺失、去耦电容位置不当、封装不匹配、电源短路等常见硬件错误。
辅助设计提效：
支持数据手册关键约束高亮、推荐有现货的替代元器件、估算功耗并搭建电源树、匹配同类成熟参考设计，大幅减少硬件设计中的重复核对工作。
网站界面如下图：
5、tinkered.ai；https://www.tinkered.ai/
Tinkered.ai 是一个面向硬件创客的 AI 原生开发平台，核心定位是让你能用自然语言描述想法，直接生成可运行的硬件项目。它的核心能力包括：
AI 硬件代理：
用自然语言描述你想做什么硬件项目，它会自动生成固件代码、接线图、物料清单和分步装配指南，不需要你懂电路设计或嵌入式编程。
双仿真引擎：
这是它比较独特的地方——固件代码的实际执行和模拟电路的电气物理仿真，同时运行在一个真实比例的 3D 环境中。也就是说，你可以在虚拟环境里看到你的代码驱动电路跑起来，有没有短路、逻辑对不对，一目了然。
照片级 3D 渲染：
每个元器件都按真实尺寸渲染，所见即所得，仿真效果接近实物。
6、protoflow.ai；https://www.protoflow.ai/
ProtoFlow 是一款免费的桌面应用程序，提供 AI 原理图生成、从 LCSC/DigiKey/Mouser 导入实际元件、DRC/ERC 校验以及 KiCad 导出功能，核心工作流程不收取任何费用。对于大多数寻找“免费 AI PCB 工具”的用户来说，ProtoFlow 是理想之选，因为它涵盖了其他免费工具所忽略的电路创建阶段。
核心功能：
支持搜索元器件，自动导入符号与封装到工作区和KiCad库中
自带一键整理功能，可将杂乱的线路自动排布为专业规整的类LabVIEW风格布局
产品优势：
完全免费，支持LCSC、DigiKey、Mouser三大平台元器件统一检索
采用本地桌面端运行，文件全程保存在本地，隐私性更强
界面为VS Code风格，支持分屏与自定义主题，适配Windows 10+、macOS 11+系统

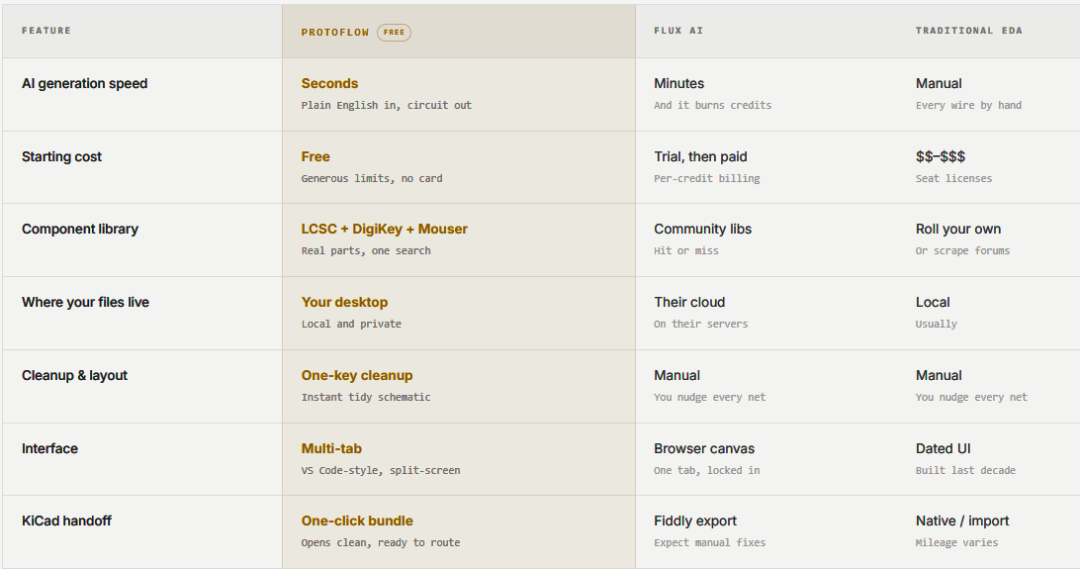

该网站提供了与Flux AI以及传统EDA软件的对比

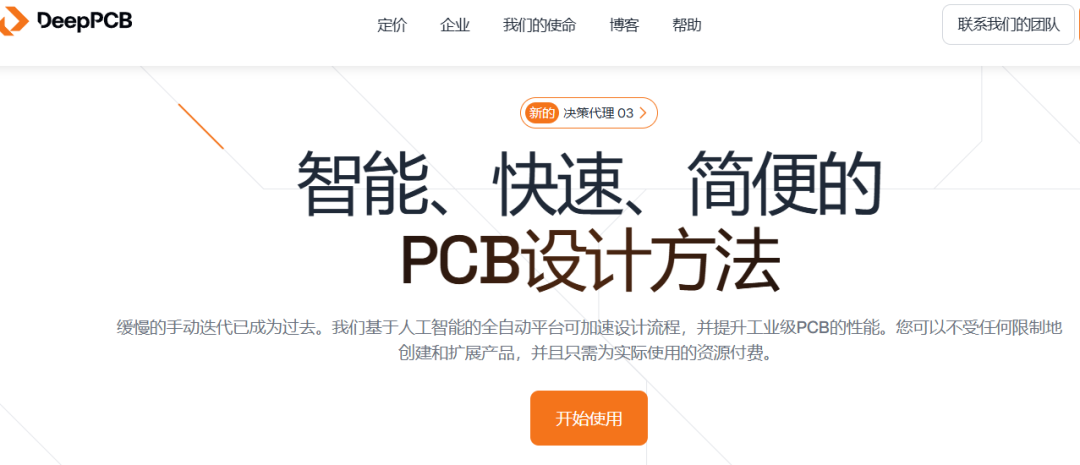

7、DeepPCB；https://deeppcb.ai/
DeepPCB由InstaDeep推出的端到端全自主AI PCB布线工具，核心特性如下：
产品能力：
无需人工介入即可自动完成PCB布线，标准版支持最高8层板、1200个连接的设计，常规设计任务数小时内即可完成，支持随时暂停和恢复运行，可直接导出主流EDA工具兼容的设计文件。
生态适配：
兼容OrCAD、Altium、KiCAD、EasyEDA等几乎所有主流PCB EDA工具，生成的设计文件可直接通过DRC检测，大幅缩短PCB产品的开发周期。
8、Cirkit Designer；https://www.cirkitdesigner.com/
Cirkit Designer是一款基于浏览器的AI驱动电路设计与仿真集成开发环境，无需本地安装，适合电子爱好者、学生和嵌入式工程师快速完成Arduino、ESP32、Raspberry Pi Pico等硬件项目的开发。
核心功能如下。
AI辅助全流程设计：
借助Cirkit AI可快速完成元器件选型、自动连线、生成调试代码，相比传统设计方式效率最高可提升10倍，大幅降低电路设计门槛。
实时仿真验证：
在浏览器内即可运行电路仿真，传感器、电机、LED等外设可实时响应代码逻辑，在制作实物前就能排查电路和代码的潜在问题。
便捷导出与部署：
可一键生成规范的接线图、BOM物料清单，也能将调试完成的固件直接烧录到连接的实体硬件中，还能生成项目分享链接，方便他人复现你的设计。
自定义组件扩展：
支持可视化创建自定义传感器、执行器等元器件，搭配AI生成对应的仿真逻辑，还能跨项目复用自制的自定义部件。
9、CIRCUIT MIND；https://www.circuitmind.io/
CircuitMind是一类聚焦AI电路设计的技术/工具集合，由英国伦敦的Circuit Mind公司推出，是面向专业电子设计团队的AI驱动设计工具。具有如下特点。
核心效率优势：
工程师上传框图或用自然语言描述设计需求，平台可在60秒到数分钟内自动生成完整的电路原理图、优化后的BOM物料清单，同时完成元件选型，综合兼顾尺寸、成本、功耗、供货可用性等多维度指标，原本需要数周甚至数月的设计工作可大幅压缩耗时，已有洛斯阿拉莫斯国家实验室等机构完成相关验证测试。
全流程输出能力：
除基础原理图和BOM外，还可自动生成降额分析、FMEA失效分析报告、接口控制文档，输出文件可直接兼容Altium等主流EDA工具，适配现有设计工作流，帮助团队快速完成产品迭代、缩短上市周期。
10、Schematik；https://www.schematik.io/
创客友好型工具，通过自然语言就能生成接线图、BOM表，还能同步输出Arduino/ESP32的配套固件代码，比如输入“用DHT11和蜂鸣器做一个高温报警器”，就能直接得到完整的设计方案。

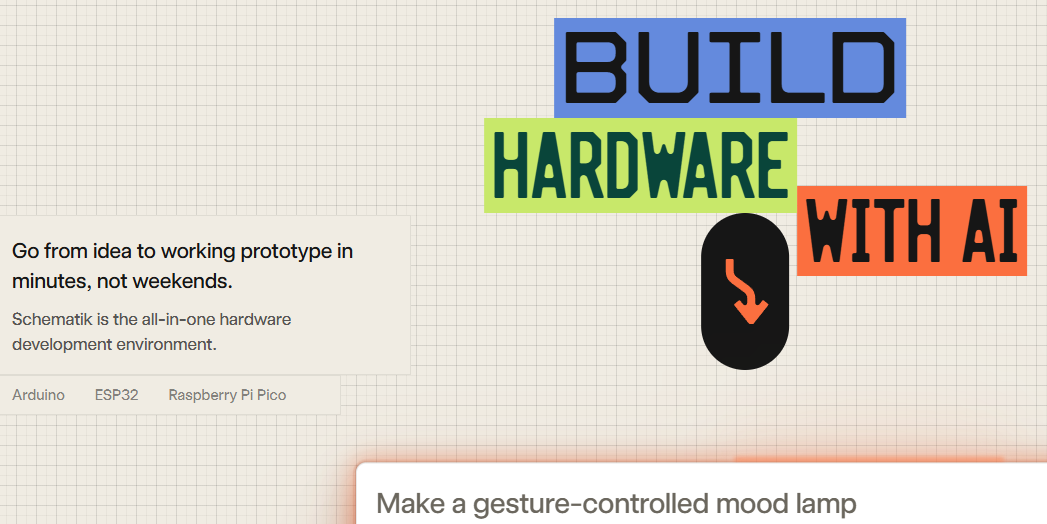

官网界面如下：

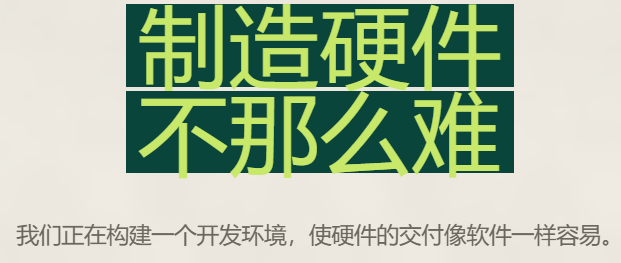

其它说明信息如下：
汇总如下表：
另外需要补充说明的是，上文并未提及我们经常用的PCB软件，比如：AD、Cadence、KiCad等等，这些软件也在演进，现在也都有了AI设计的一些功能，大家有兴趣可以自行研究。
