前言
最近，充电头网拿到了绿联推出了一款30W USB-C氮化镓快充充电器套装。这款产品套装包含了一个30W快充充电器本体，以及一条C to C数据线。
充电器本身设计极其简约，体积小巧适合日常外出携带使用。
在快充兼容性方面，这款充电器实测支持PD3.0/PPS、QC、FCP、SCP、AFC等快充协议，还加入了对UFCS融合快充协议的支持，可满足市面多数手机、平板电脑等设备的充电需求。
充电头网也拆解过绿联旧款30W USB-C氮化镓快充。
相关阅读：
下面充电头网就为大家带来这款绿联30W氮化镓充电器套装的详细拆解，一起来看看其内部的用料与做工。
绿联30W氮化镓快充套装外观
包装盒正面采用白绿拼色设计，左上角印有绿联品牌Logo。正中采用了透明橱窗设计，消费者可以直接看到内部的充电器本体。下方印有30W USB-C 氮化镓快充充电器套装字样。
包装盒背面详细印有产品的兼容设备列表以及规格参数信息。

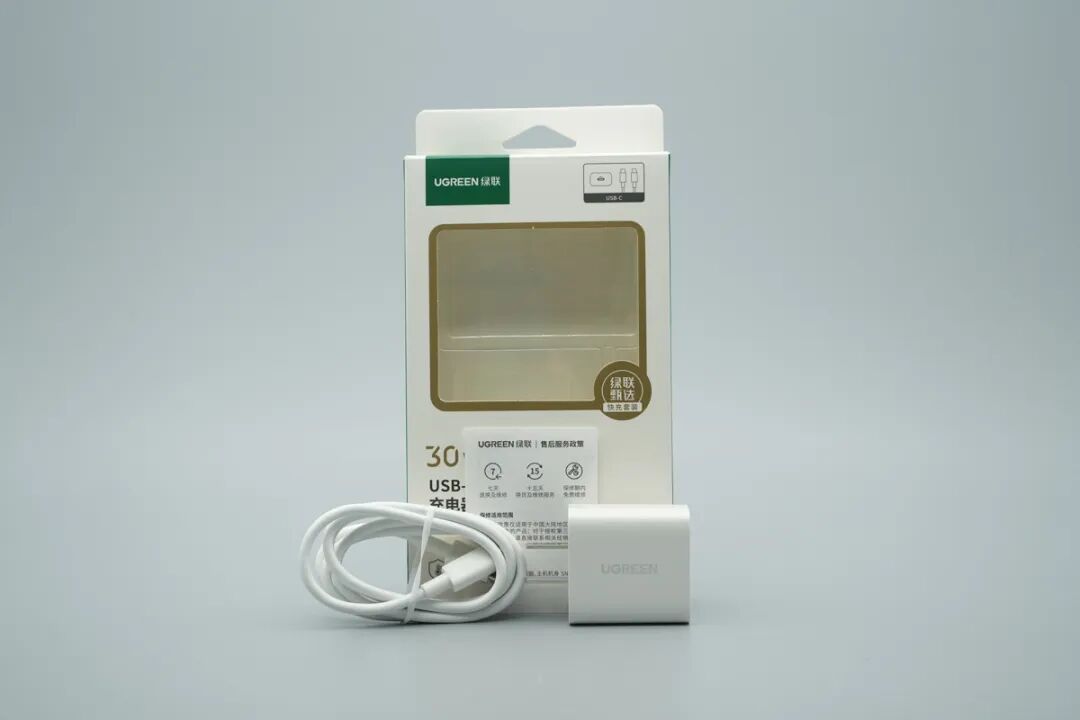

打开包装盒，内部包含30W快充充电器本体、一根USB-C to USB-C数据线以及产品保修说明书。

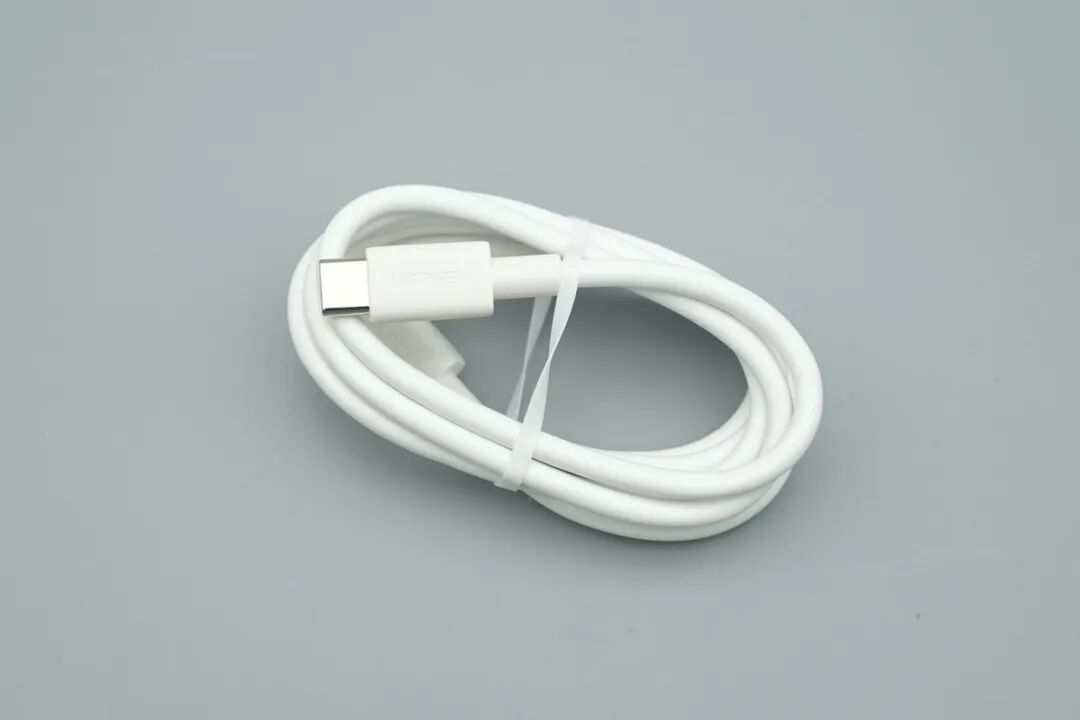

附带的USB-C转USB-C数据线采用白色线身，由扎带捆扎整理，十分规整。
线缆两端的USB-C端子特写，外壳上凹印有“UGREEN”品牌字样，做工精致，注塑无毛刺。
使用卷尺实测该数据线的长度约为100cm，符合包装盒上标称的1米长度。
POWER-Z KM003C测试仪实测无E-marker芯片。
相关阅读：
绿联30W氮化镓充电器本体采用纯白亮面外壳，边缘过渡圆润，侧面设有绿联的品牌Logo。
充电器整体设计极其简约，小巧精致，适合日常外出携带。
充电器的输出端面板为哑光磨砂处理，中心配备单USB-C接口，接口上方印有USB-C字样。

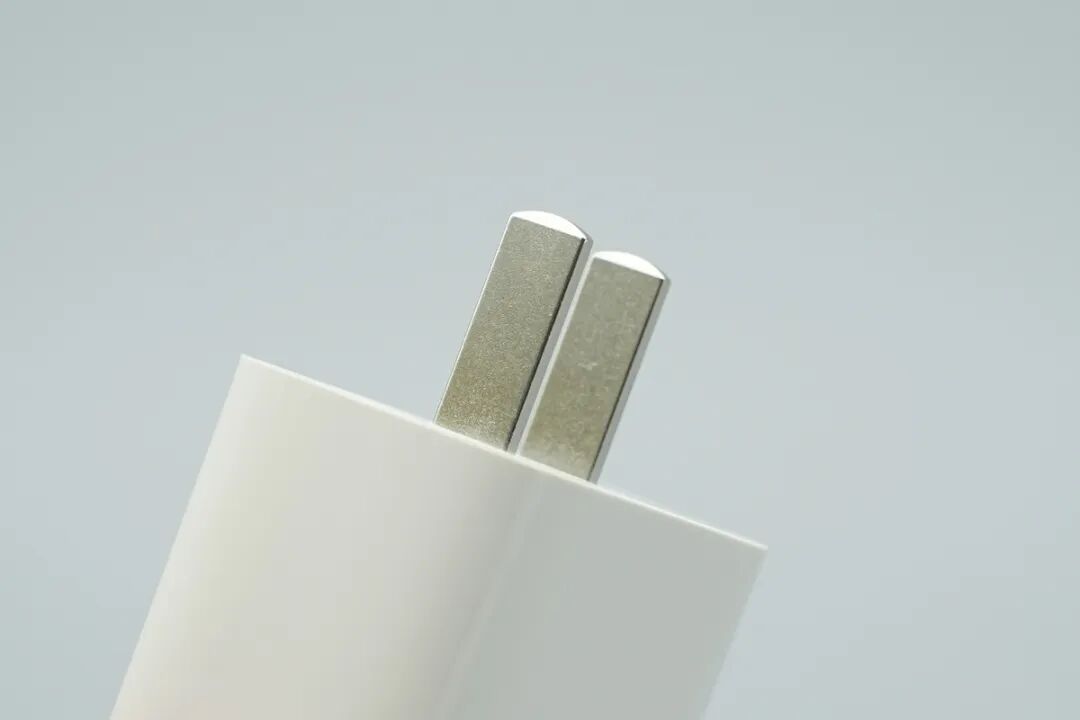

输入端采用了固定式国标双脚插脚。
输入插脚端印有产品参数：
型号：X214
输入：200-240V~50Hz 400mA Max
USB-C输出：5.0V3.0A、9.0V3.0A、12.0V2.5A、15.0V2.0A、20.0V1.5A，
输出总功率：30.0W
中国制造
制造商：深圳市绿联科技股份有限公司
该产品具备3C认证标识以及海拔2000米以下安全使用标识。

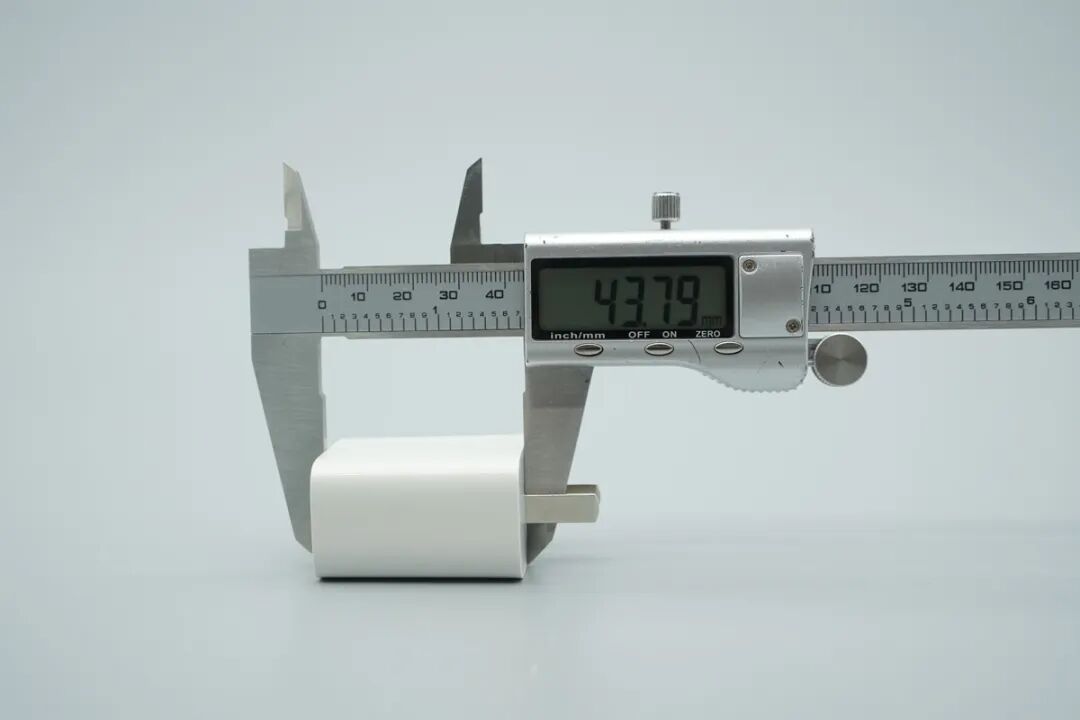

使用游标卡尺实测充电器机身不含插脚的长度约为43.79mm。
实测充电器机身的宽度约为41.87mm。
实测充电器机身的厚度约为 25.83mm。
充电器单体重量约为48.9g。

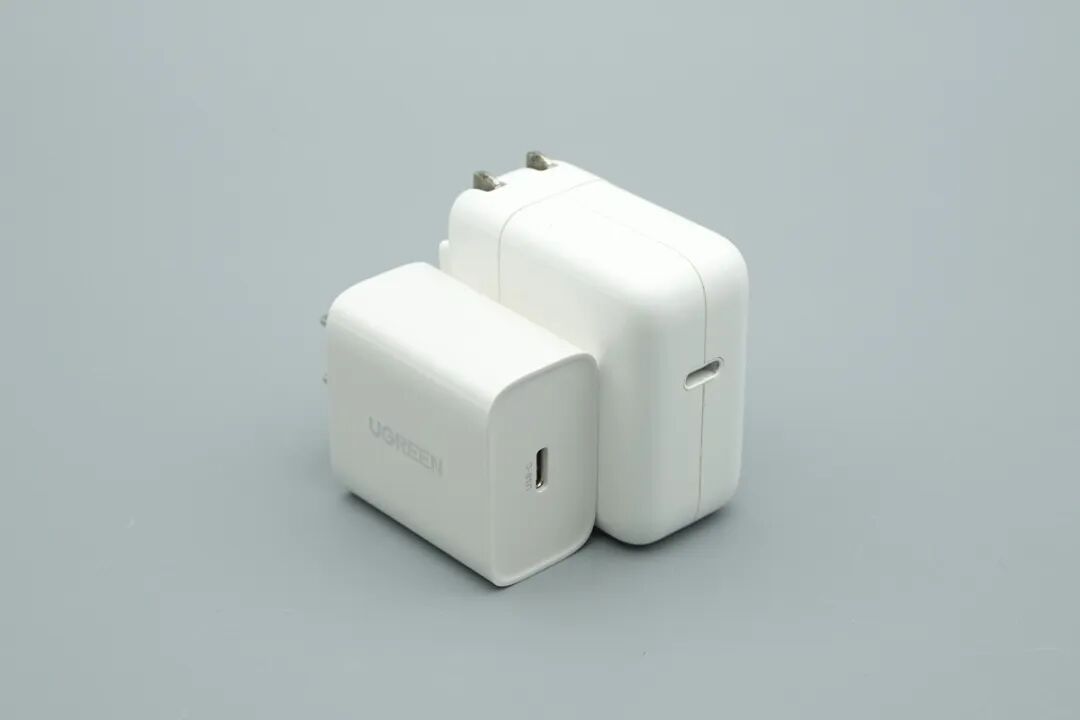

将绿联30W氮化镓充电器与苹果原装30W充电器放在一起对比，可以看出绿联整体小了一圈。
将绿联30W充电器放在成年男性掌心中，大小如图所示。

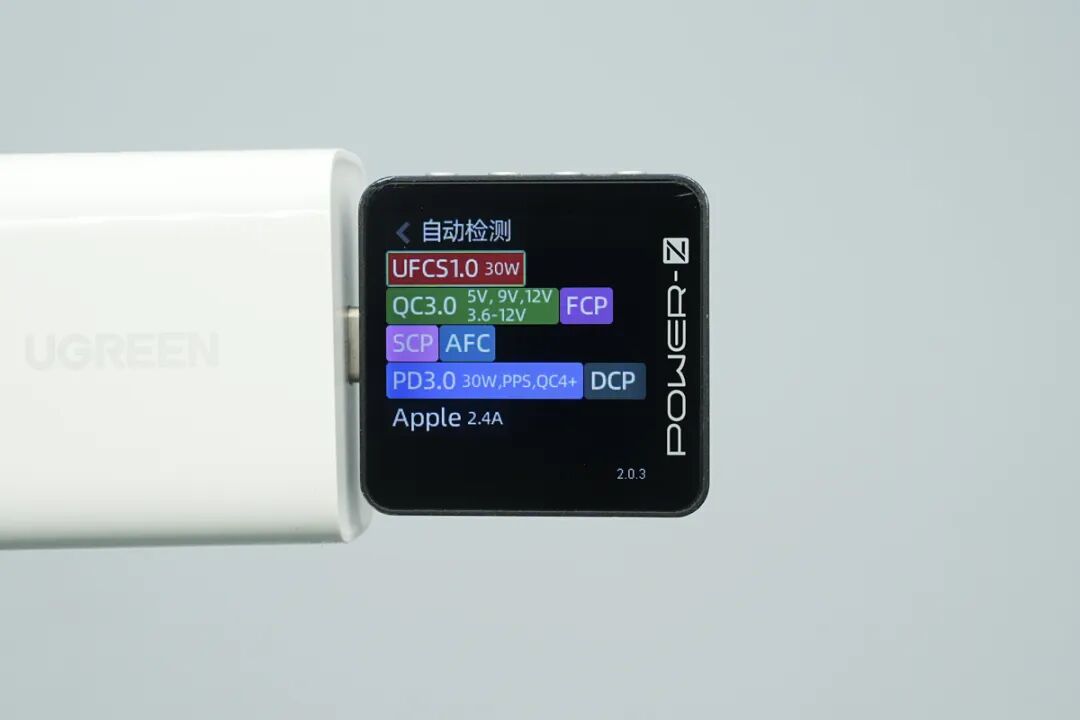

使用POWER-Z KM003C读取充电器的快充协议，实测支持UFCS 1.0、QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP以及Apple 2.4A等多种常见的充电协议，兼容性极佳。
相关阅读：

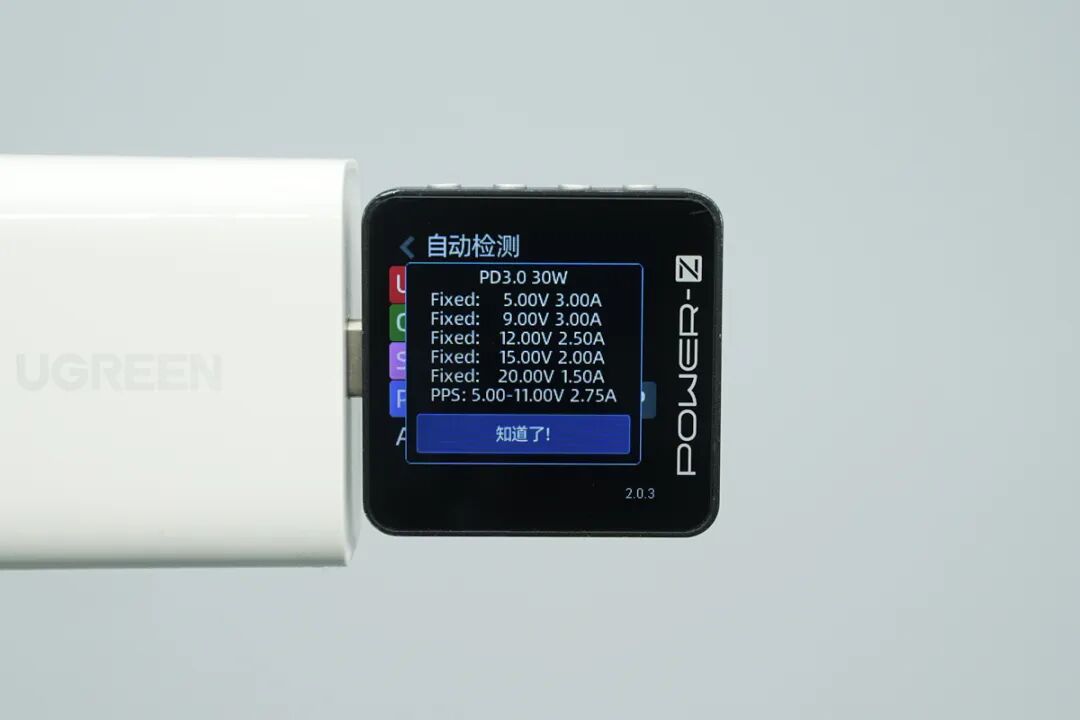

USB-C接口的PDO报文显示支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及 5.00-11.00V 2.75A 一组PPS电压档位。
相关阅读：
进一步读取UFCS融合快充协议信息，显示具备5.00-11.00V 2.75A档位。
简单看过产品外观以及快充协议兼容想，充电头网继续为您带来实际的产品拆解。
绿联30W氮化镓快充拆解

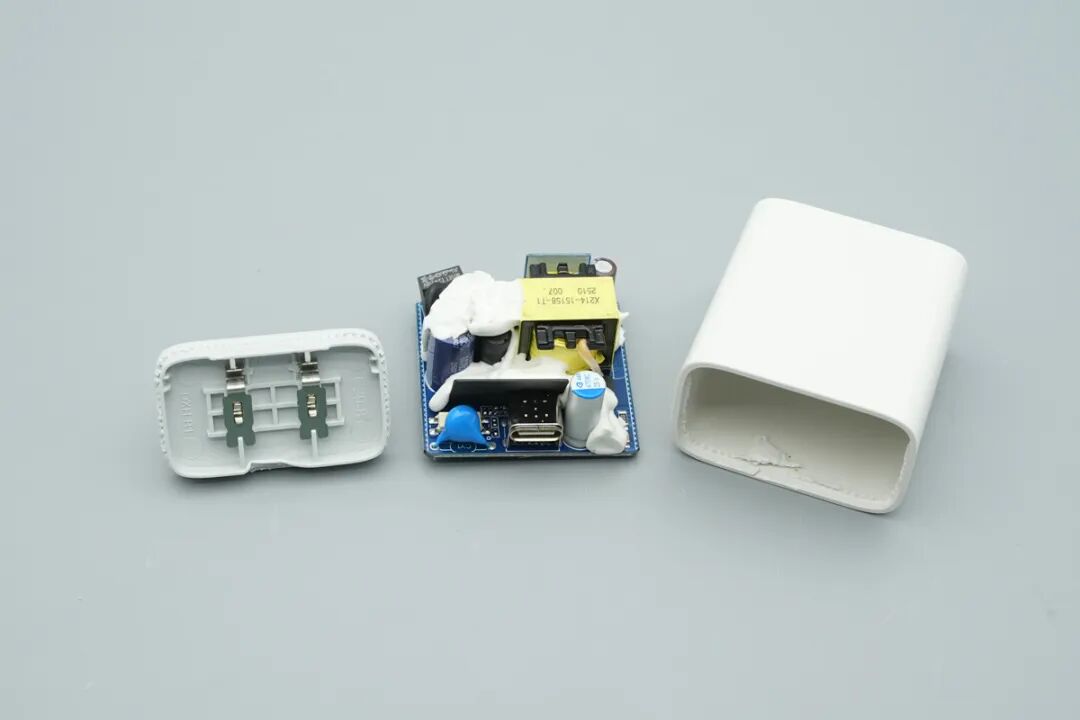

接下来进入拆解环节。沿输入插脚端边缘撬开充电器外壳，抽出内部 PCBA 模块。可以看到插脚通过内部金属弹片与电路板进行接触供电。PCBA上注有白色的导热胶固定。
插脚输入端内部特写，使用了两枚金属弹片用于连接插脚与PCBA。
抽出后的PCBA模块正面一览。可以看到初次级元件布局紧凑，元件周边均大量打胶加固并辅助散热，保障了运行稳定性。
另一侧面可见输入端链接触点、保险丝、电容、变压器等元件之间有明显的白色硅胶填充，同时初次级之间设有黑色隔离绝缘片。
PCBA模块背面设有黑色隔离绝缘片，初次级界限分明。

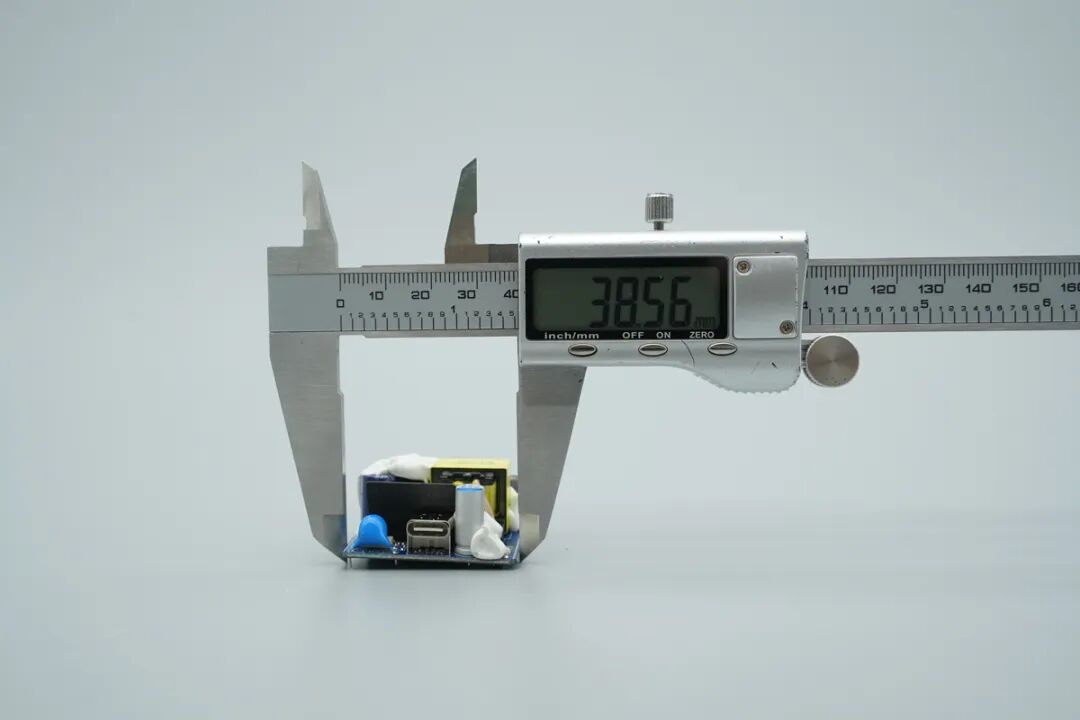

使用游标卡尺测量 PCBA 的长度，约为9.53mm。
测量PCBA的宽度，约为38.56mm。

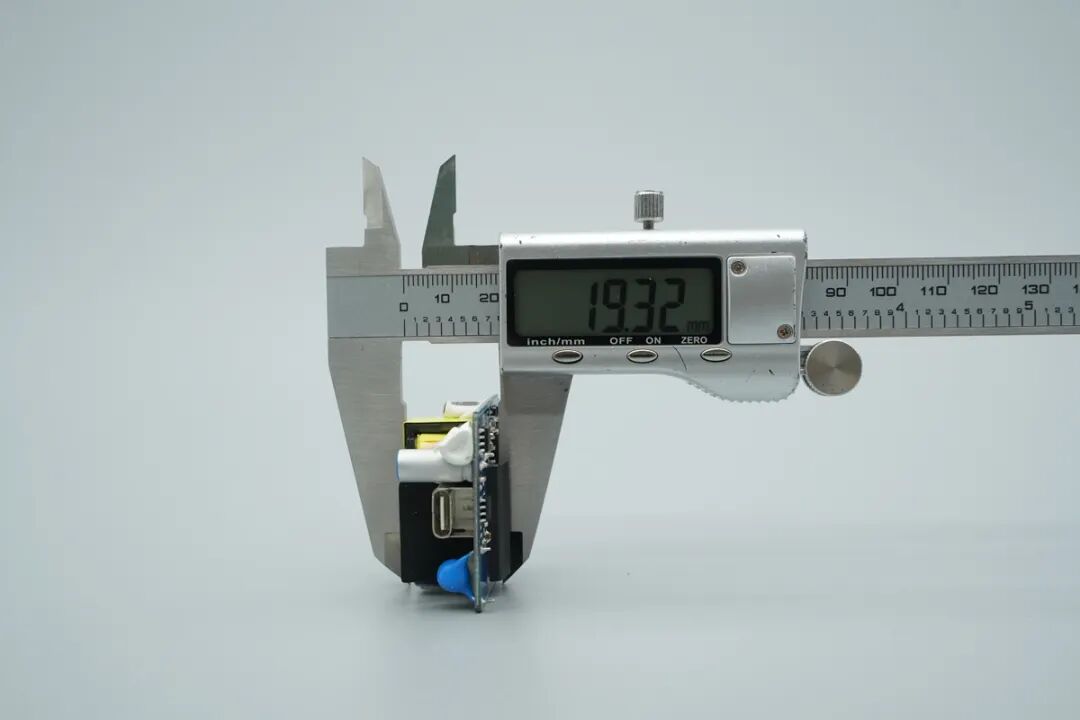

测量 PCBA 的厚度，约为19.32mm，整体主板设计非常紧凑。
清理掉PCBA正面的大部分导热硅胶。可以清晰看到完整的电路布局。
PCBA正面可见初级滤波电容、主控芯片供电电容、低压滤波电容、变压器、输入EMI滤波电路以及USB-C接口等组成。
输出端的USB-C母座特写，采用金属外壳包裹并焊接在主板上，有效增强了插拔的耐用性与稳定性。
PCBA背面初次级之间有明显的界限，设有整流桥、初次级主控芯片以及协议芯片。
输入端的延时保险丝特写，来自SET赛尔特。
输入端的NTC热敏电阻特写。

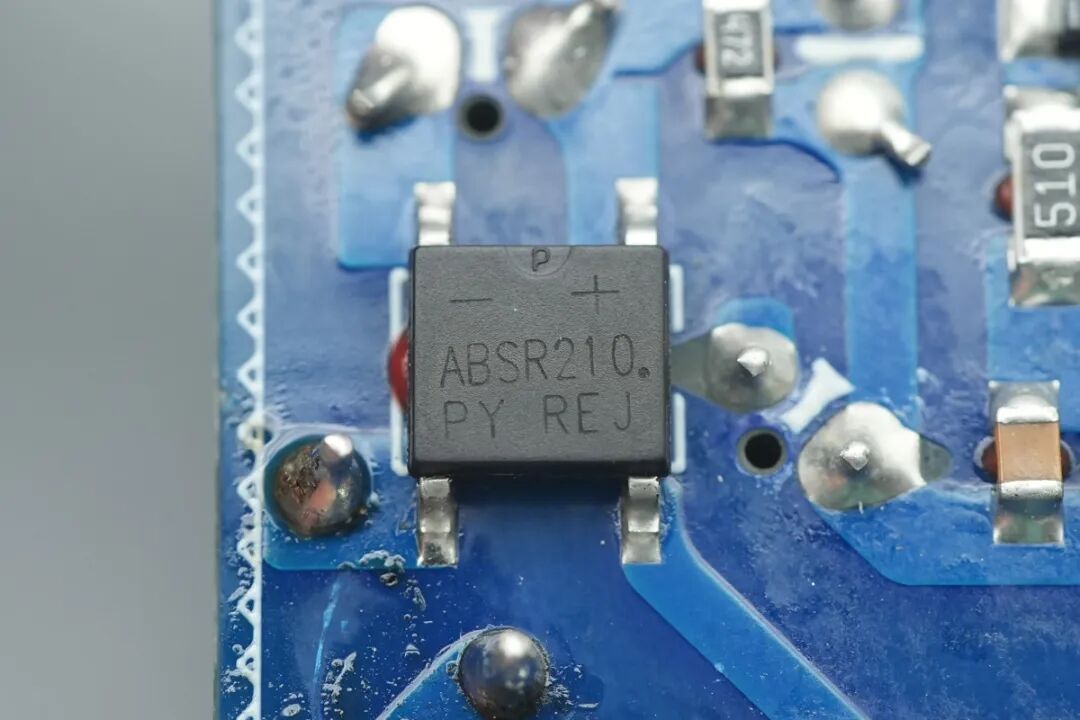

初级侧的整流桥来自PINGWEI平伟，型号为ABSR210，采用ABS封装。
一颗工字电感电感元件特写，外套热缩管绝缘。

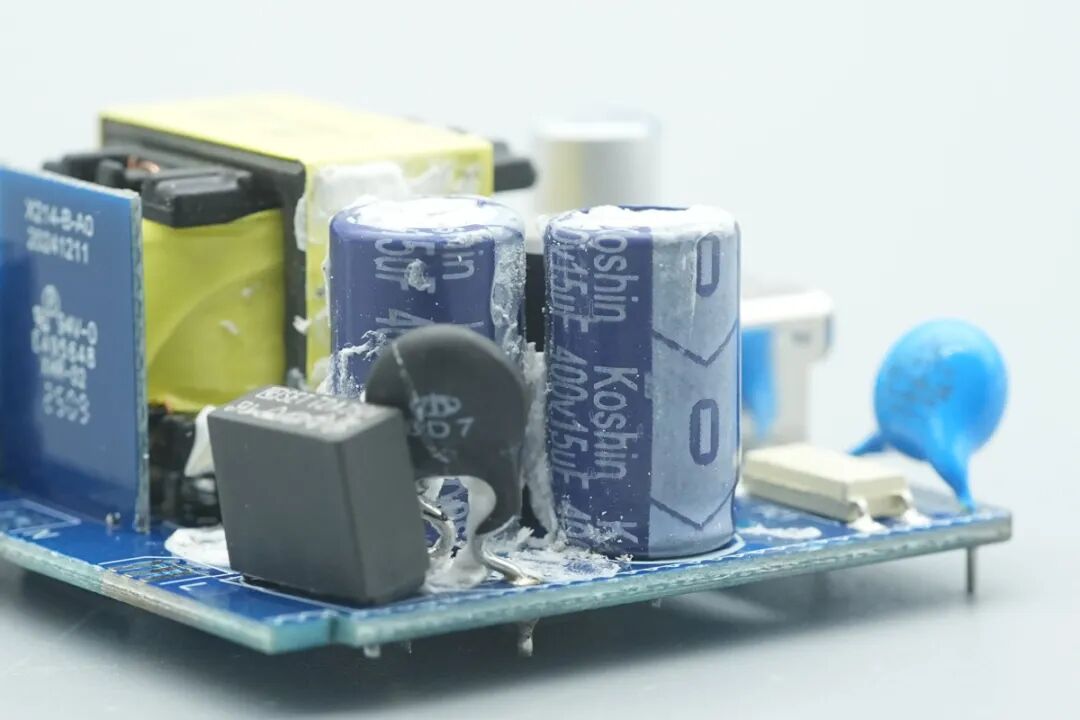

初级高压滤波部分采用了两颗来自Koshin东佳的电解电容，规格均为400V 15uF。

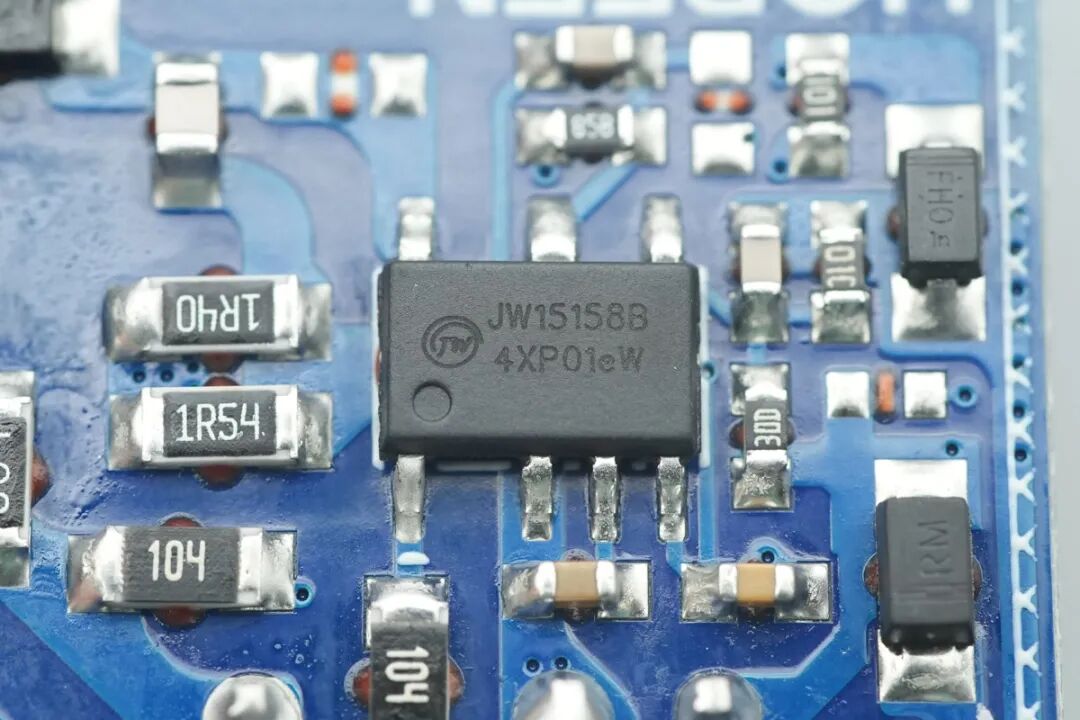

电源主控芯片来自杰华特，型号JW15158B，是一颗集成氮化镓开关管的隔离反激转换器，芯片支持PWM和PFM控制，在不同的输入和负载条件都能实现高效率。
相关阅读：

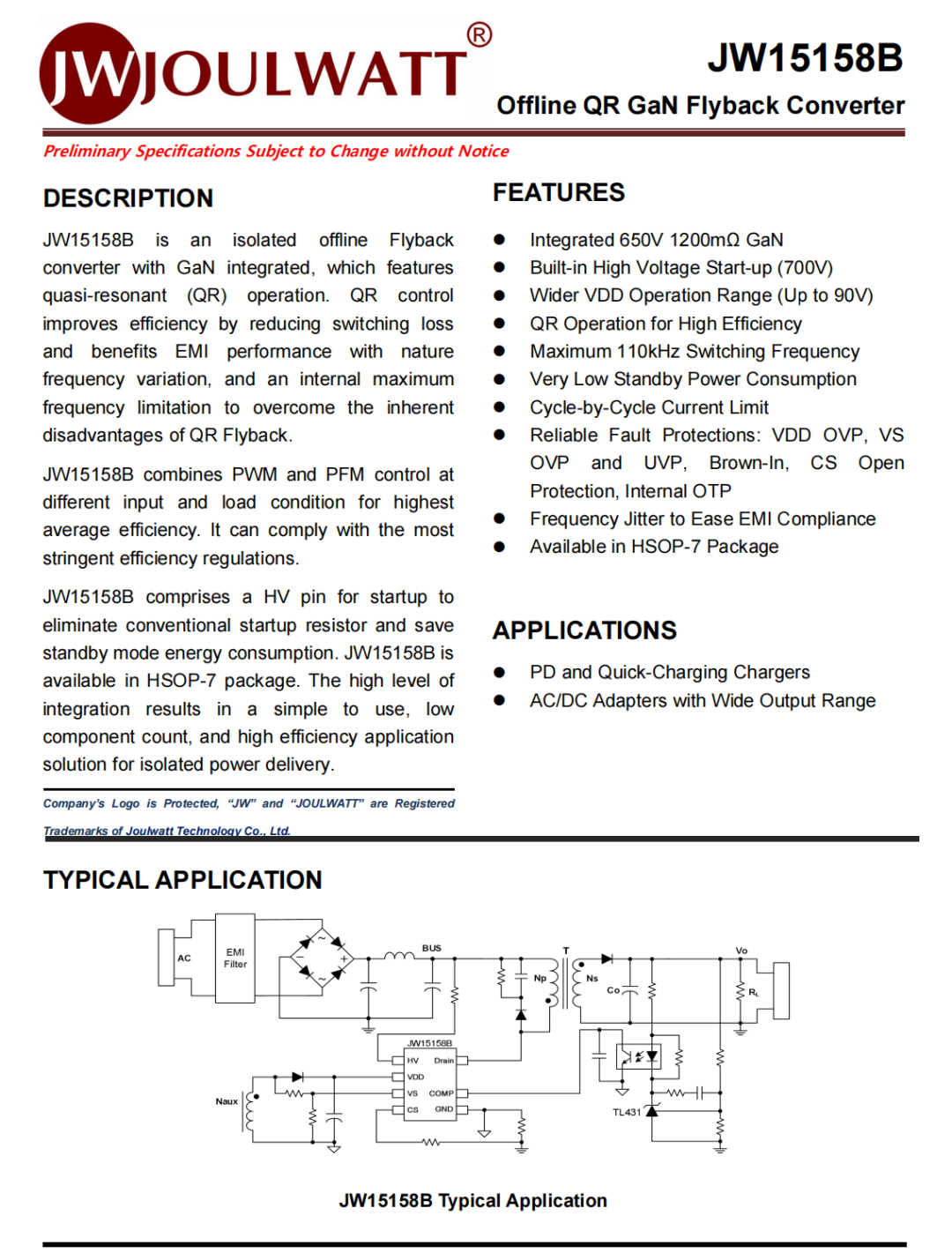

JW15158B支持高压启动，宽供电电压高至90V，内部集成650V 1200mΩ氮化镓开关管，最高工作频率为110kHz。
芯片支持供电过压保护，输出过压，欠压保护，支持输入欠压保护，电流取样电阻开路保护、逐周期过流保护、过功率保护和内置的过热保护功能。
芯片支持抖频提升EMI性能，JW15158B采用散热增强的HSOP7封装，支持PD快充以及开关电源应用。

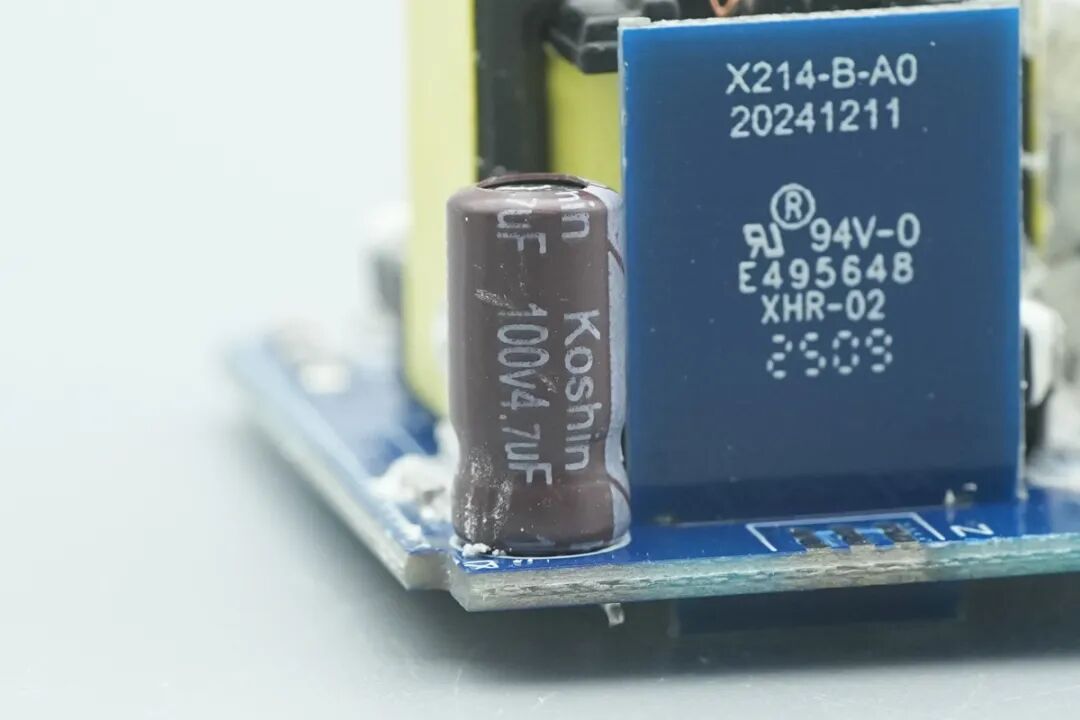

主控芯片供电电容，同样来自Koshin东佳，规格为100V 4.7uF。
变压器特写，顶部贴有标有X214-15158-T1 2510 007字样。

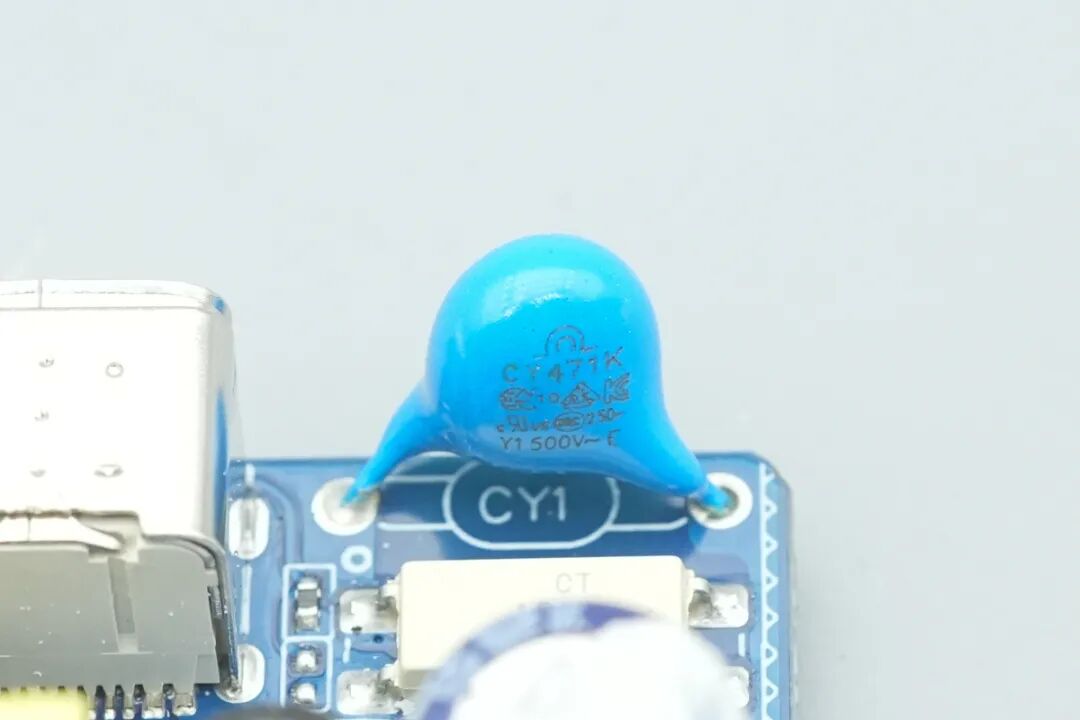

跨接在初次级之间的蓝色Y电容特写，丝印标号为CY471K。
一颗光耦，丝印为CT 1019 V433K用于初次级之间的通信与反馈调节。
一颗同步整流芯片为JoulWatt杰华特JW7726AD，采用SOP8封装，是一款支持100V耐压、内部集成10mΩ低导阻MOSFET的同步整流芯片，专为隔离式拓扑的次级侧整流应用而打造。
相关阅读：
该芯片全面支持有源钳位反激架构，并兼容DCM、CrCM、CCM以及QR等多种反激工作模式。
相较于传统的肖特基二极管整流方案，JW7726AD能够大幅降低导通损耗，显著提升电源系统的整体转换效率。
同时，该器件支持输出电压直接为VCC供电，具备极低的静态电流，并为CCM工作模式提供了快速的驱动能力。
JW7726AD具备高精度的源漏极电压检测功能。当系统检测到MOSFET的Vds电压低于-140mV时，芯片会自动开启内部MOSFET进行整流。
一旦Vds电压上升至-6mV以上，则会迅速关断内部MOSFET，有效避免反向电流并保障系统的高效与可靠运行。

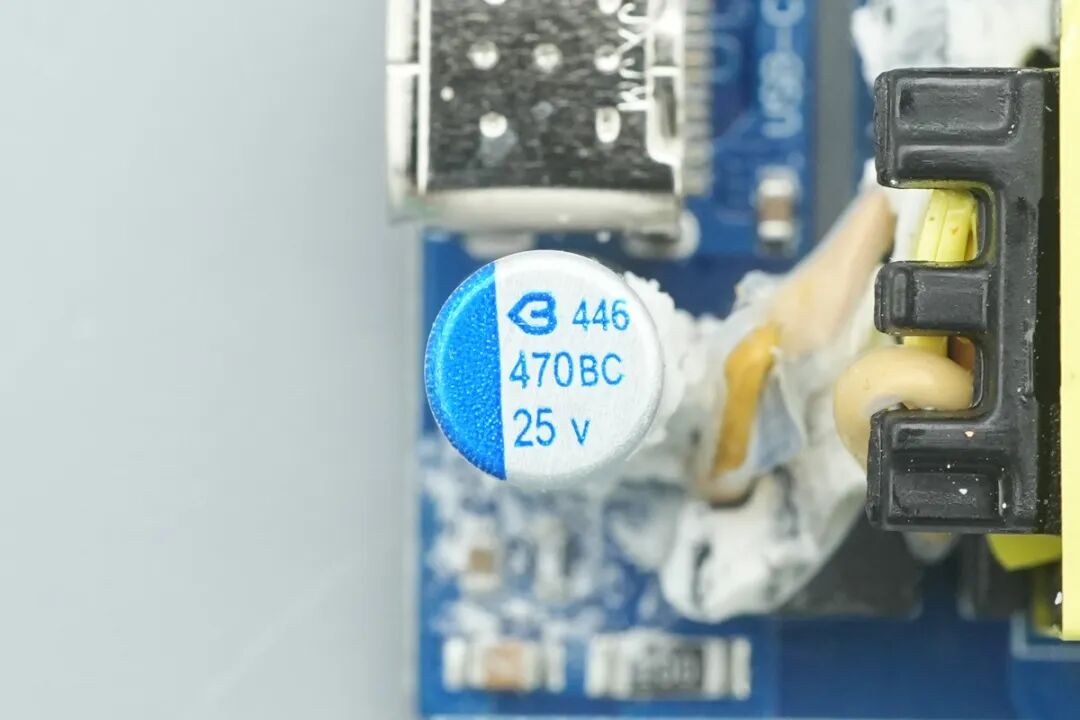

次级输出端的滤波固态电容来自BERYL绿宝石，规格为25V 470uF。

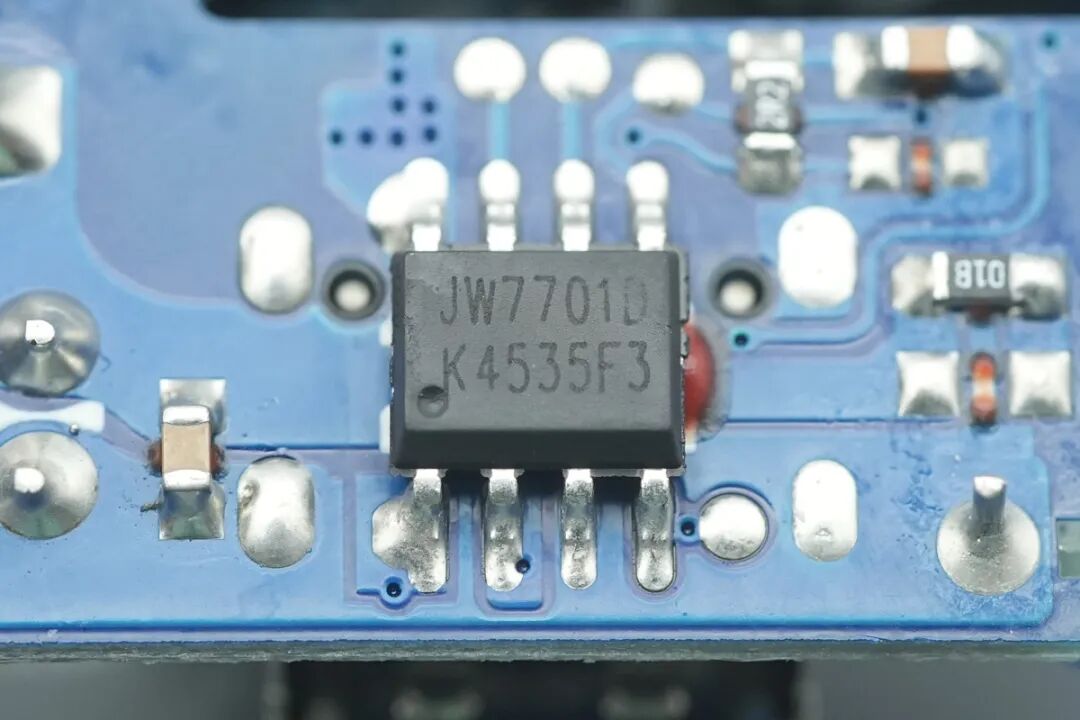

内置的协议芯片同样来自杰华特，型号为JW7701D，采用ESOP8封装。
相关阅读：

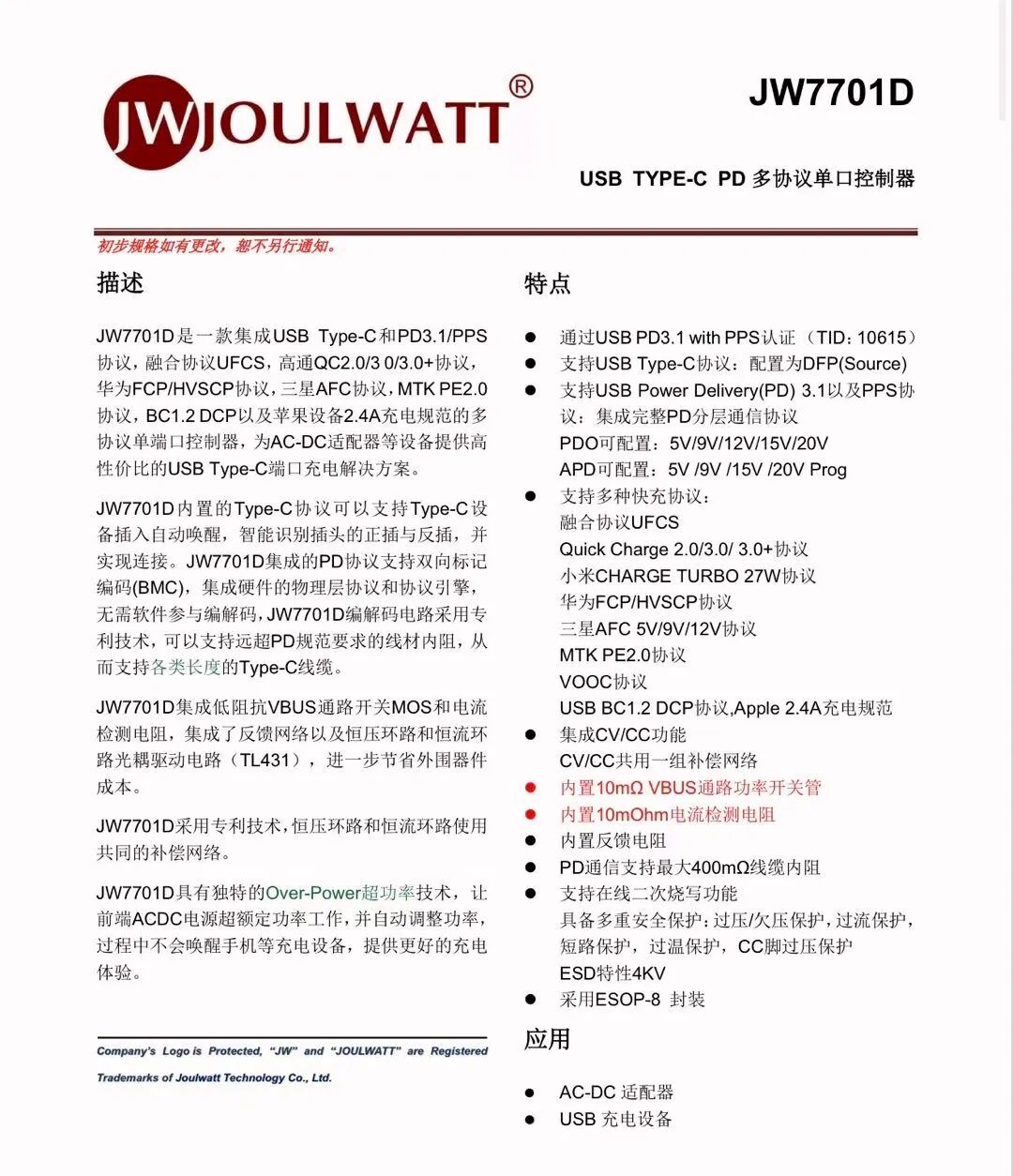

该芯片已成功通过USB-IF协会的USB PD3.1 PPS认证（TID：10615），除了PD协议外，该芯片还兼容高通QC2.0/3.0/3.0+、FCP/HVSCP、MTK PE2.0、AFC、小米27W Charge Turbo以及USB BC1.2 DCP和Apple 2.4A等主流快充协议。
该芯片内部集成了15mΩ低阻抗VBUS通道开关MOS管、10mΩ电流检测电阻、反馈网络以及恒压（CV）/恒流（CC）环路驱动电路，精简了外围电路设计并降低了BOM成本。
同时，JW7701还内置了输入过压/欠压、输出过流/短路、过温以及CC引脚过压等多重完善的安全保护机制，并支持最大200mΩ的线损补偿，确保充电过程的安全与稳定。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
绿联这款30W USB-C氮化镓快充充电器在外观上延续了家族式的简约的设计风格，套装附带了C to C线缆 ，产品本体兼容UFCS以及PD/PPS等快充协议，能够轻松应对设备的日常快充需求。
通过拆解可见，这款充电器主板设计紧凑，PCBA模块初次级元件周边均大量使用白色的导热硅胶进行填充加固并辅助散热，初次级之间界限分明。
用料方面，该充电器采用了一整套来自杰华特的高集成度快充方案，包括合封氮化镓芯片JW15158B、同步整流芯片JW7726AD以及协议芯片JW7701D。
输入端高压滤波电解电容来自东佳 ，输出端低压滤波采用绿宝石固态电容。
整体而言，这款产品是一款兼顾了便携、快充兼容性的快充套装。
