统计周期：2026年6月25日—2026年7月2日｜聚焦：光刻、刻蚀、沉积、清洗、量测检测、先进封装与测试设备
本周半导体设备市场的核心变化，不是单一设备环节景气，而是AI扩产正在把设备需求从先进逻辑前道，进一步推向DRAM、HBM、先进封装、清洗、量测检测和后道测试。
过去，市场谈到半导体设备，最容易想到的是光刻机，尤其是EUV光刻。但从本周全球和中国设备产业动态来看，真正值得关注的变化是：AI芯片制造的瓶颈正在从“能不能做出更先进的晶体管”，扩展到“能不能实现更高带宽、更高良率、更高集成度和更稳定的系统级封装”。
这意味着，半导体设备的价值重心正在从单纯的前道制造，扩展到“前道制造 + 先进封装 + 量测检测 + 清洗 + 测试”的全流程竞争。
图1 AI扩产正在推动半导体设备需求从前道制造延伸至先进封装、清洗检测与后道测试
一、本周最值得关注的三件事
第一，应用材料公司发布面向DRAM与先进封装的新设备组合。这组设备覆盖外延、CMP、电化学沉积、PECVD和电子束量测/缺陷分析等多个环节，直接指向DRAM、HBM和先进封装中的关键工艺痛点。它说明AI时代的设备需求已经不再局限于逻辑芯片前道，而是深入到存储、封装、良率控制和材料工程。
第二，SK海力士宣布大规模投资NAND与先进封装。存储厂商扩大NAND与先进封装投资，将直接拉动光刻、刻蚀、薄膜沉积、CMP、清洗、检测、减薄切割和测试等设备需求。AI服务器不仅需要GPU和HBM，也需要高容量NAND、先进封装和更高可靠性的系统集成能力。
第三，拓荆科技拟收购尚积半导体控股权。这一事件在中国设备产业中具有较强信号意义。拓荆科技原本以薄膜沉积设备为核心，如果通过收购补齐PVD和刻蚀能力，将进一步从单一设备优势走向多工艺平台化。这也反映出国产设备公司正在从“单点突破”进入“平台化整合”的新阶段。
图2 本周全球与中国半导体设备市场重点事件速览
二、全球设备：AI扩产推动前道与先进封装同步升温
从全球设备产业看，先进逻辑制造仍然由海外龙头主导。ASML继续掌握EUV和High-NA EUV的核心壁垒，是先进逻辑节点中最关键的设备供应商。Lam Research、Applied Materials、Tokyo Electron则在刻蚀、薄膜沉积、清洗和涂胶显影等环节拥有深厚积累。KLA继续在量测检测和过程控制中保持领先地位。
但是，本周最值得注意的并不是光刻本身，而是设备价值正在向更多工艺环节扩散。
应用材料公司发布的新设备组合，正好体现了这一趋势。随着AI芯片和HBM需求提升，DRAM外围晶体管、HBM堆叠、先进封装互连、混合键合表面处理、芯片缺陷复查等环节都变得更加关键。先进封装不再只是传统意义上的后道工艺，而是影响AI芯片性能、良率和系统成本的重要环节。
过去，前道晶圆制造决定芯片性能的上限；现在，先进封装和系统集成正在决定AI芯片能否真正实现高带宽、低延迟和高能效。
这也解释了为什么CMP、电镀、PECVD、清洗、量测检测和测试设备会获得更多关注。HBM和Chiplet系统对平坦度、界面洁净度、铜互连一致性、薄片应力控制和缺陷识别提出了更高要求。设备公司未来竞争的重点，将不只是单机性能，而是能否围绕客户工艺问题提供组合式解决方案。
图3 全球主要半导体设备厂商在不同工艺环节中的竞争格局
三、先进封装：从“后道配套”走向“AI芯片核心工艺”
AI芯片的发展正在重新定义先进封装设备的价值。
HBM、2.5D封装、3D集成、Chiplet和混合键合，都要求更高精度的工艺控制。传统封装更多关注连接和保护，而先进封装则承担着提升带宽、降低功耗、缩短互连距离和提高系统集成度的任务。
在这一背景下，先进封装设备的重要性明显提升。CMP决定表面平坦度，电镀影响铜互连质量，清洗决定键合界面洁净度，量测检测影响缺陷发现和良率爬坡，切割减薄关系到HBM堆叠和超薄晶圆处理，测试设备则直接面对AI芯片、HBM和Chiplet系统复杂度提升带来的新挑战。
因此，先进封装设备市场并不是单一设备厂商的竞争，而是多个环节共同升温。Applied Materials、KLA、DISCO、Advantest、SCREEN、BESI等海外公司都可能在这一轮AI扩产中受益。
对中国设备企业来说，先进封装也是比EUV光刻更现实的突破口。它虽然技术门槛同样很高，但工艺路径更分散，涉及清洗、电镀、CMP、封装光刻、键合、量测、检测、切割减薄等多个环节，不像EUV那样由单一设备形成绝对垄断。这给国产设备公司提供了更具体、更可落地的切入机会。

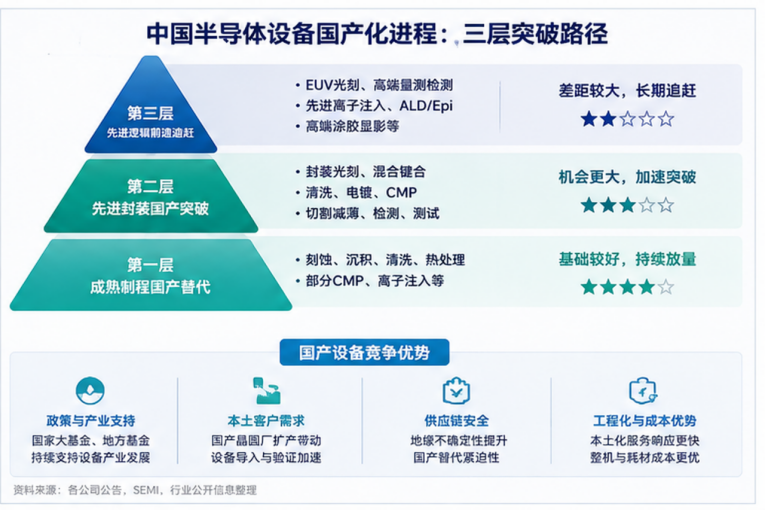

图4 中国半导体设备国产化的三层突破路径：成熟制程、先进封装与先进逻辑前道
四、中国设备：国产替代从单点突破走向平台化
中国半导体设备产业过去几年已经在多个环节形成突破，但不同公司的路径并不相同。
北方华创是平台化特征最明显的国产设备公司之一，覆盖刻蚀、薄膜沉积、热处理、清洗、离子注入等多个方向。它的优势不只是单一设备，而是能够在多个关键工艺环节中进入客户产线。
中微公司则更偏向关键工艺深挖，尤其是在等离子体刻蚀设备方面具有较强代表性。刻蚀是先进逻辑、存储和功率器件制造中的关键环节，随着结构复杂度提升，高深宽比刻蚀和高均匀性控制的重要性持续上升。
拓荆科技原本在PECVD等薄膜沉积设备上具有较强基础。本周拟收购尚积半导体控股权，体现出公司希望补齐PVD和刻蚀能力，向多工艺平台延伸。这个动作值得关注，因为它代表国产设备公司不再满足于单一品类突破，而是开始围绕客户产线需求进行能力补链。
盛美上海则在清洗、电镀和先进封装湿法设备方向具有特色。随着先进制程和先进封装对颗粒控制、表面状态和界面洁净度要求提高，清洗设备的重要性正在上升。过去清洗可能被视作辅助环节，但在先进节点和混合键合场景中，清洗已经直接关系到良率。
芯上微装则更偏向先进封装光刻、量测检测、键合和对准等方向。随着Fan-out、2.5D/3D封装和面板级封装发展，国产先进封装设备的需求有望持续提升。
整体来看，中国设备国产化正在从“有没有设备”进入“能不能稳定进入客户量产线”的阶段。下一阶段的竞争重点，将是稳定性、良率表现、客户验证周期、工艺协同能力和成套解决方案能力。
五、国产化进程可以分为三个层级
从行业实际进展看，中国半导体设备国产化不能简单概括为“进步很快”或“差距很大”，而应该分层理解。
第一层是成熟制程国产替代。在清洗、刻蚀、薄膜沉积、热处理、部分CMP和部分离子注入等环节，国产设备已经具备较强导入基础。成熟制程、特色工艺、功率器件、传感器、模拟芯片和部分存储产线，是国产设备较容易放量的市场。
第二层是先进封装国产突破。先进封装涉及清洗、电镀、CMP、封装光刻、键合、检测、切割减薄和测试等多个环节。相较于EUV光刻，这一领域没有单一设备形成绝对垄断，因此更适合中国设备企业实现多点突破。未来几年，先进封装可能成为国产设备最值得关注的增量市场之一。
第三层是先进逻辑前道追赶。在EUV光刻、高端量测检测、先进离子注入、高端ALD/Epi、高端涂胶显影等环节，中国企业仍然面临较大差距。这些环节不仅需要单机设备能力，还需要材料、零部件、工艺数据库、客户验证和长期量产经验的积累。
因此，中国设备国产化不是一条直线，而是呈现出“成熟制程先替代、先进封装快突破、先进逻辑长期追赶”的格局。
六、竞争格局：海外龙头守高端，中国企业补链提速
从全球竞争格局看，光刻仍然是ASML的绝对高地；刻蚀和薄膜沉积由Lam Research、Applied Materials、Tokyo Electron等厂商主导；量测检测是KLA优势最强的领域；清洗和湿法设备中，SCREEN、TEL、盛美上海等公司值得关注；测试设备领域，Advantest和Teradyne仍处于领先位置；切割减薄方面，DISCO在高端后道工艺中具有较强竞争力。
中国企业的机会主要集中在两条主线。
第一条是国产晶圆厂对供应链安全的需求。在外部出口限制和地缘不确定性背景下，中国晶圆厂对国产设备的验证和导入意愿持续提升。即使在先进节点短期难以完全替代，成熟制程、特色工艺和存储相关产线也会成为国产设备的重要市场。
第二条是先进封装设备国产化。AI芯片对Chiplet、HBM和2.5D/3D封装的需求提升，使先进封装设备成为全球设备厂商共同争夺的新市场。中国企业如果能在清洗、电镀、CMP、封装光刻、键合、检测和切割减薄等环节形成稳定量产能力，将有机会在先进封装产业链中占据更重要位置。
七、本周重点公司观察
八、结论：设备行业正在进入“全流程价值重估”阶段
本周半导体设备产业最重要的判断是：AI扩产正在推动设备行业进入全流程价值重估阶段。
过去，设备景气更多围绕先进逻辑和光刻展开；现在，AI芯片制造正在同时拉动DRAM、HBM、NAND、先进封装、清洗、CMP、量测检测、减薄切割和测试设备。设备价值链不再集中在单一前道环节，而是向材料工程、良率控制和系统级集成扩散。
对投资者而言，ASML仍然是先进光刻中最核心的公司，但AMAT、Lam、KLA、TEL、Advantest、SCREEN、DISCO等公司在AI扩产和先进封装中的受益弹性同样值得关注。对产业链企业而言，未来设备竞争将不只是单机参数竞争，而是围绕客户工艺问题提供整体解决方案的能力竞争。
对中国设备企业而言，国产替代正在进入更关键的阶段。成熟制程设备替代已经具备一定基础，先进封装设备有望成为未来几年更现实的突破口，而先进逻辑前道仍需要长期积累。真正的考验将从“能不能做出来”，转向“能不能稳定量产、持续迭代并进入核心客户产线”。
未来一段时间，建议重点关注五个方向：High-NA EUV量产导入节奏，HBM和先进封装设备订单变化，国产设备平台化整合，先进封装清洗/电镀/CMP/键合设备导入，以及高端量测检测和测试设备在AI芯片制造中的价值提升。
简单来说，AI不只拉动光刻，也正在重塑整个半导体设备产业链。
资料来源：SEMI、Applied Materials、Reuters、公司公告及公开行业资料整理。
