创芯微CM1003-BZS-PD

CM1003-BZS-PD面向单节锂电池保护应用设计，可通过检测电池电压和电流，在异常工况下及时介入保护，为电池包及终端设备提供基础安全防护能力。

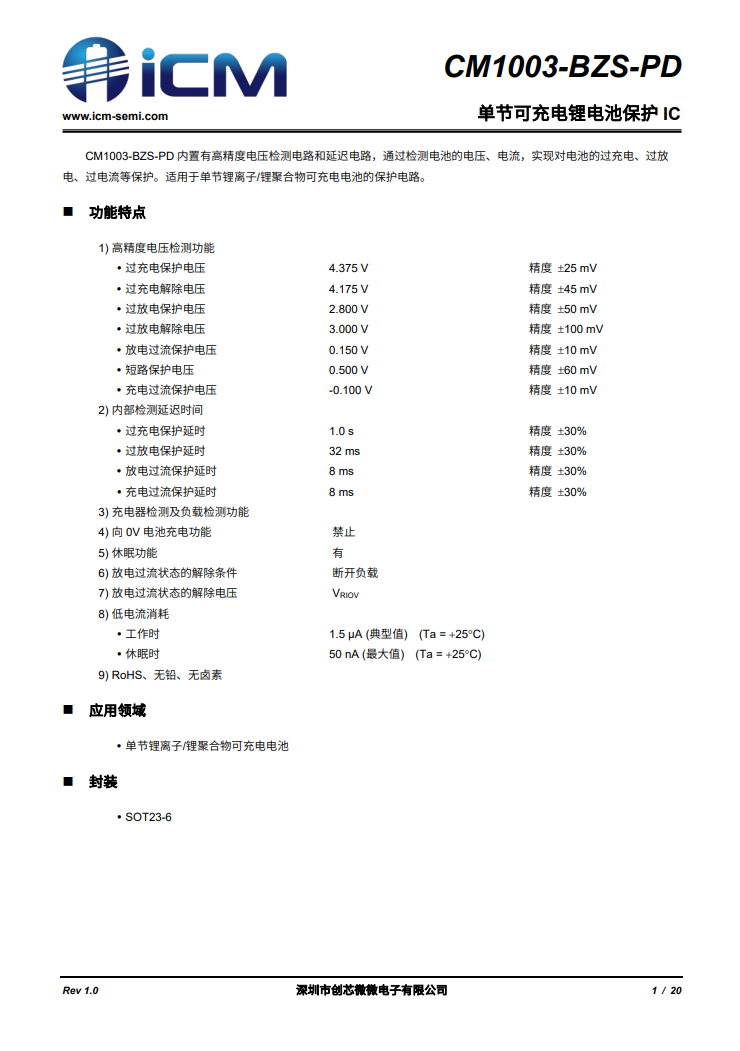

在电压保护参数方面，芯片过充保护电压为4.375V，精度±25mV；过充解除电压为4.175V，精度±45mV。过放保护电压设定为2.800V，过放解除电压为3.000V，可避免电池长期处于过度放电状态。

针对电流异常，CM1003-BZS-PD支持放电过电流、充电过电流及短路保护。其中，放电过电流保护电压为0.150V，充电过电流保护电压为-0.100V，短路保护电压为0.500V，可覆盖充放电链路中的多类异常情况。

在保护响应时间上，芯片过充保护延时为1.0s，过放保护延时为32ms，充电及放电过电流保护延时均为8ms，在兼顾保护可靠性的同时，降低正常瞬态波动导致误触发的可能。

此外，CM1003-BZS-PD还集成充电器检测、负载检测及休眠功能，不支持向0V电池充电。芯片工作电流典型值为1.5μA，休眠电流最大值为50nA，有助于降低电池保护板自身的静态功耗。

CM1003-BZS-PD采用SOT23-6封装，并符合RoHS、无铅及无卤要求。

充电头网总结

单节锂电池保护IC虽属于电池包中的基础器件，但其保护阈值精度、响应时间与静态功耗，会直接影响电池使用安全、待机时间及整机可靠性。

创芯微CM1003-BZS-PD通过集成多项电压、电流与短路保护功能，并采用低功耗设计，可为单节锂离子及锂聚合物电池保护电路提供较为完整的保护方案。
