前言
近期，小米自带线充电宝 20000 22.5W 2026已经上市，这款产品在外观上延续了小米一贯的设计，其最大的设计亮点在于配备了一根自带的USB-C快充线，收纳时还能作为提环使用，日常使用更方便。
小米作为3C新国标移动电源的起草单位之一，也同步推动旗下产品在安全性、规范性上走在行业前列。
相关阅读：
该产品配备了20000mAh容量电芯，据官方描述，其搭载的电芯通过针刺、挤压、高温热箱、过充测试时均能做到不起火、不爆炸。
此外，该产品在历经300次充放电老化循环后依然不析锂，让用户用电无忧。
在快充协议方面，该产品能够广泛兼容PD3.0、PPS、QC3.0、FCP、SCP、AFC等多种主流快充协议，最高支持22.5W单口输出。兼容市面多数手机、平板等设备的快充。
在智能交互方面，该产品支持有线连接电脑查询电池信息、充电过程信息以及异常充电记录，日常使用更安心。
相关阅读：
充电头网也拆解过该产品的旧款版本。
相关阅读：
接下来，充电头网就为大家带来这款充电宝的详细拆解。
产品开箱
包装盒正面延续了小米一贯的极简白色设计风格，上方印有小米自带线充电宝 20000 22.5W 2026字样及小米Logo以及74Wh 可上飞机的标识。
包装盒背面详细印有各项产品参数、制造商信息以及警告说明。

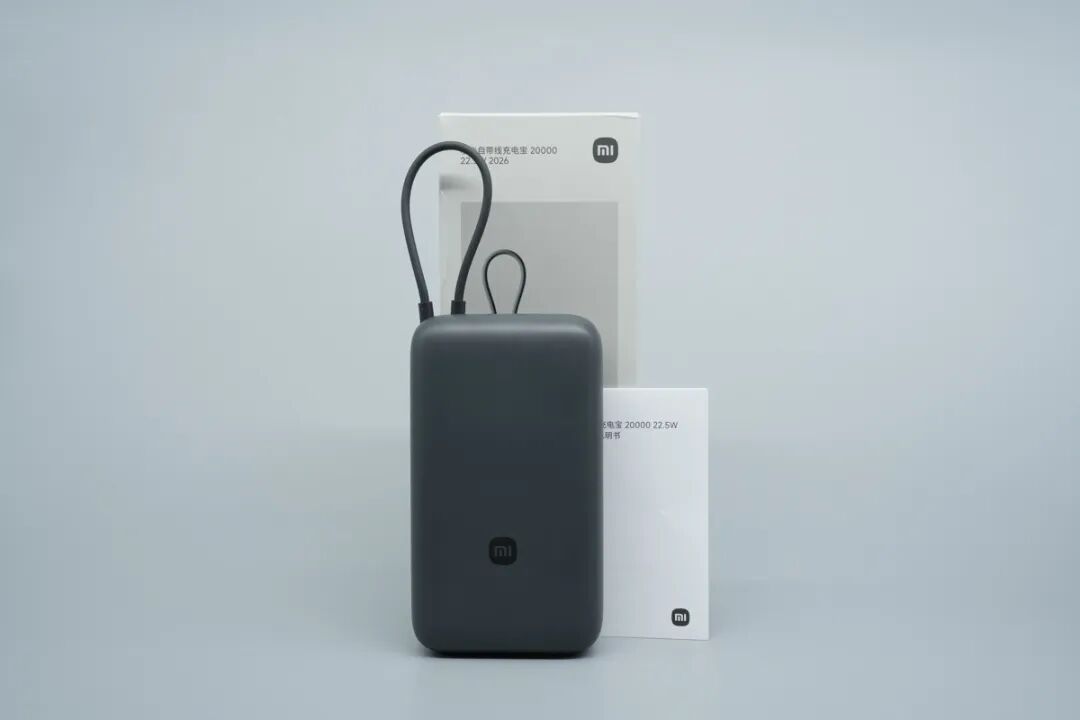

打开包装，内含深灰色的充电宝本体以及一份纸质版使用说明书。
产品外观设计

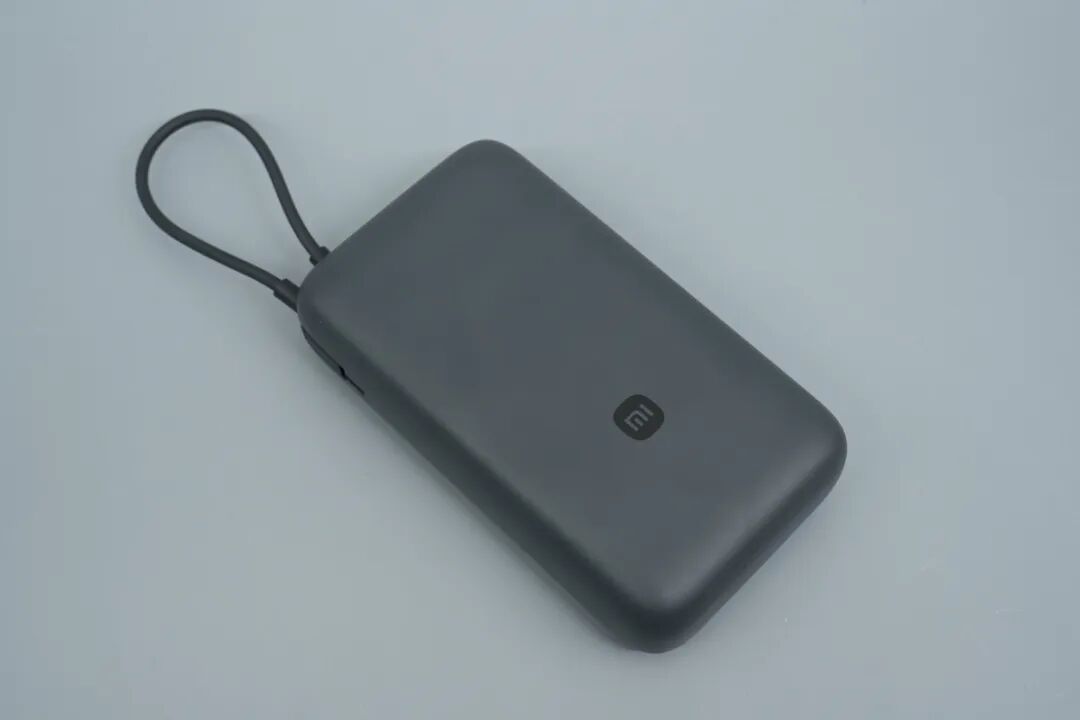

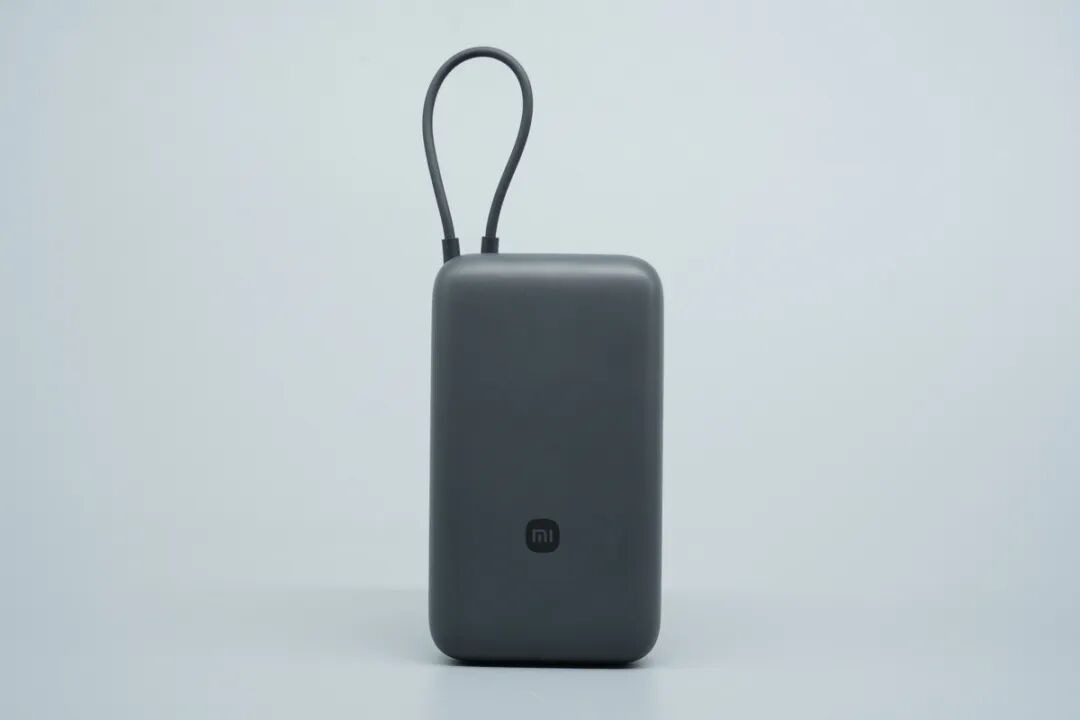

充电宝整体采用深灰色的PC+ABS阻燃材质外壳，表面经过细腻的磨砂工艺处理，手感温润且不易沾染指纹，整体风格偏沉稳。
机身正面中心位置采用了亮面工艺，印有品牌Logo，极具辨识度。

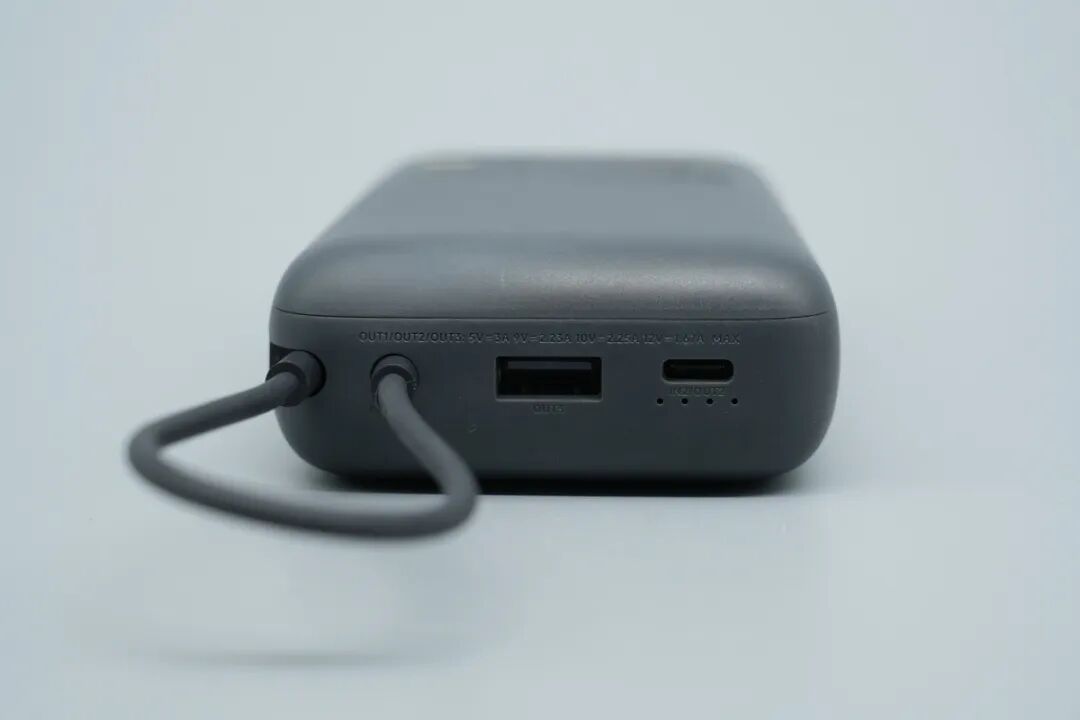

机身顶部配备了丰富的接口和自带线，包含一根固定连接的USB-C自带线，一个USB-A输出接口（OUT3），以及一个USB-C双向接口（IN2/OUT2）。

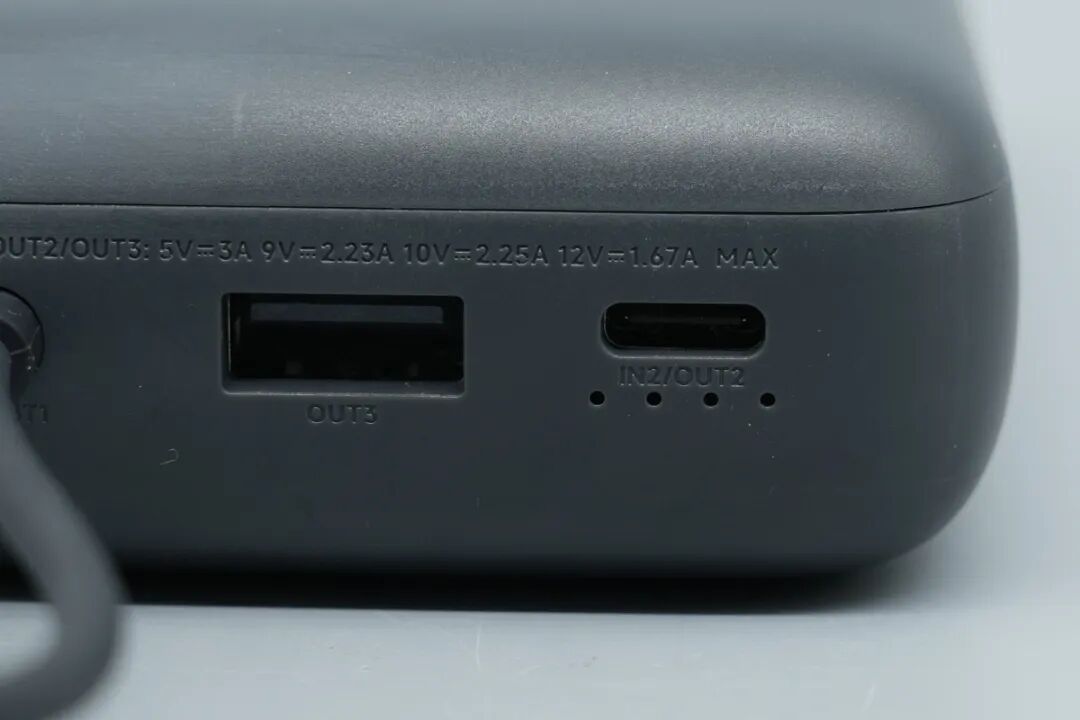

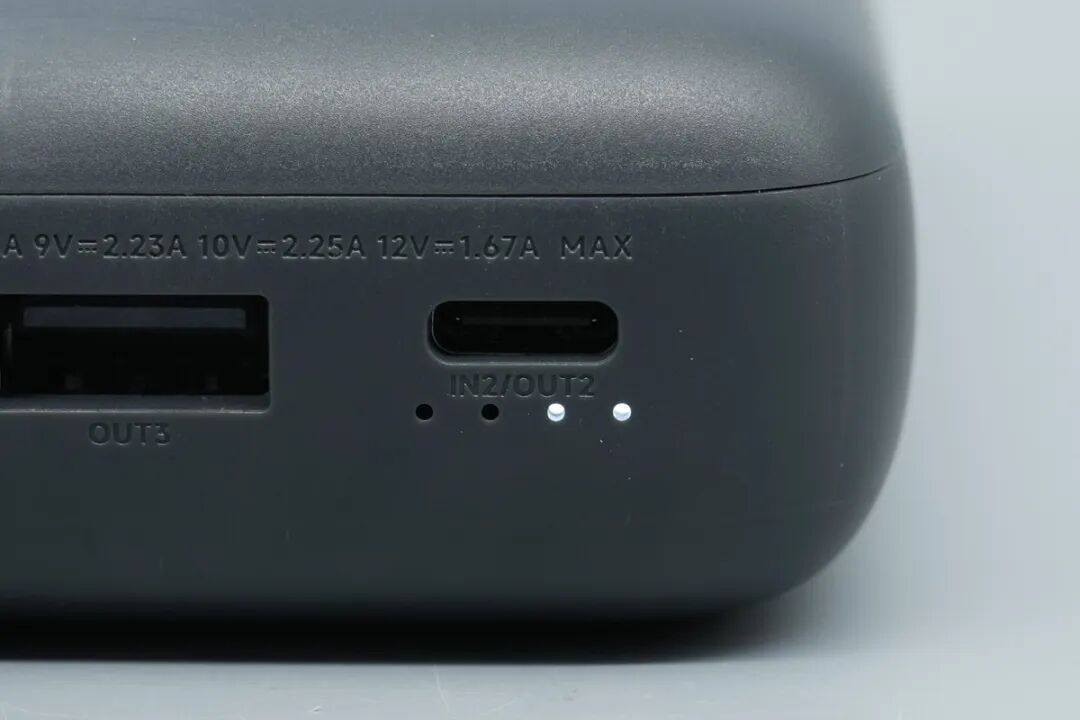

接口上方清晰地印有参数铭文：OUT1/OUT2/OUT3均支持5V3A、9V2.23A、10V2.25A、12V1.67A输出，最高22.5W MAX。
在Type-C接口下方设有四颗LED电量指示灯，点亮后呈现白色光效，方便用户随时掌握剩余电量。
自带的USB-C快充线设计十分巧妙，线头可以通过侧边的专属卡槽进行收纳，日常携带时可以作为提环使用。

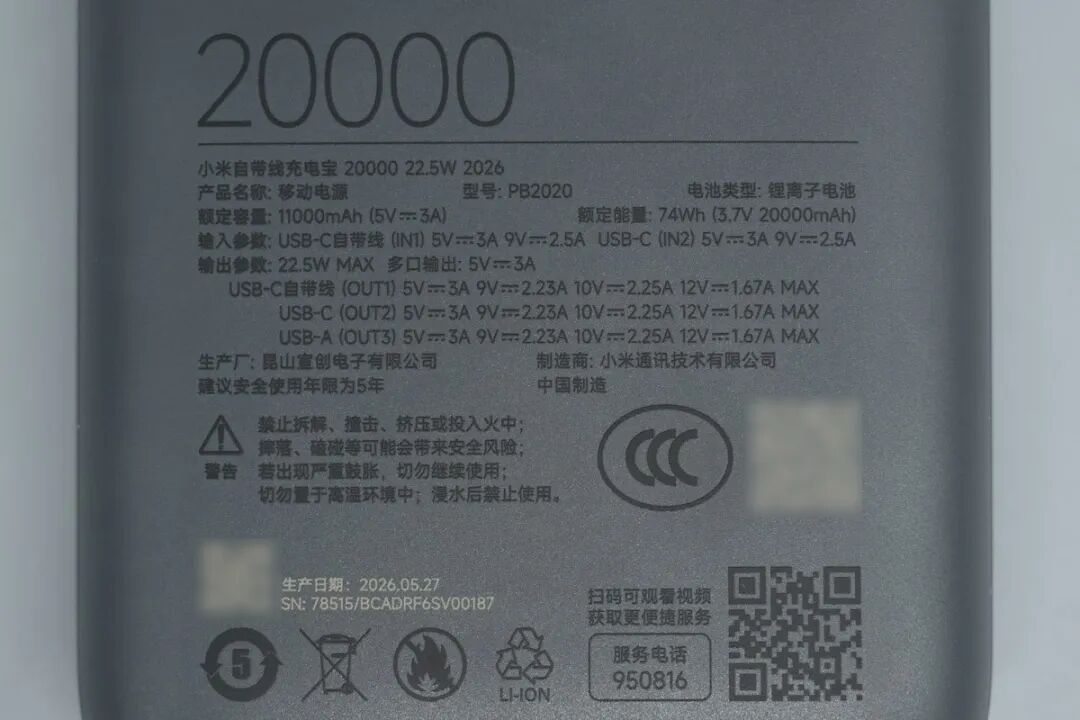

机身背面的铭牌参数特写：
产品型号：PB2020
电池类型：锂离子电池
额定容量：11000mAh (5V 3A)
额定能量：74Wh (3.7V 20000mAh)
输入：
USB-C 自带线 (IN1)： 5V3A，9V2.5A
USB-C 接口 (IN2)： 5V3A， 9V2.5A
输出：
单口最大输出功率： 22.5W MAX
多口同时输出： 5V3A
各接口单口输出规格：
USB-C 自带线 (OUT1)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
USB-C 接口 (OUT2)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
USB-A 接口 (OUT3)： 5V 3A, 9V 2.23A, 10V 2.25A, 12V 1.67A MAX
生产厂： 昆山皇创电子有限公司
制造商：小米通讯技术有限公司
建议安全使用年限： 5年
产地： 中国制造
生产日期： 2026.05.27
产品通过了3C认证

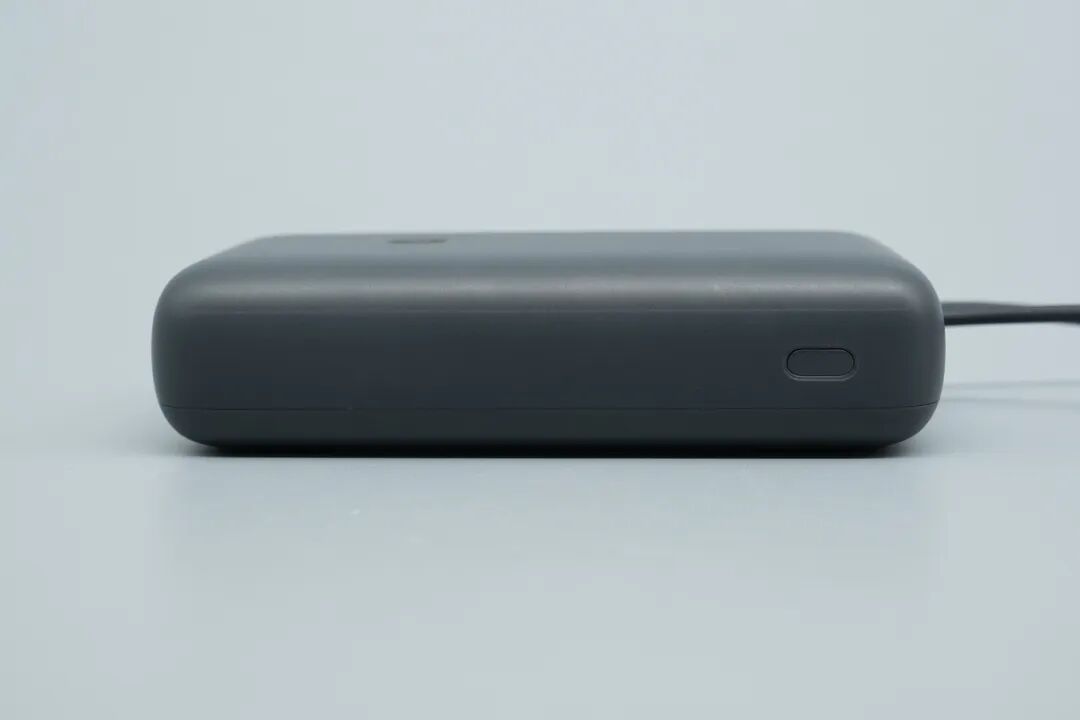

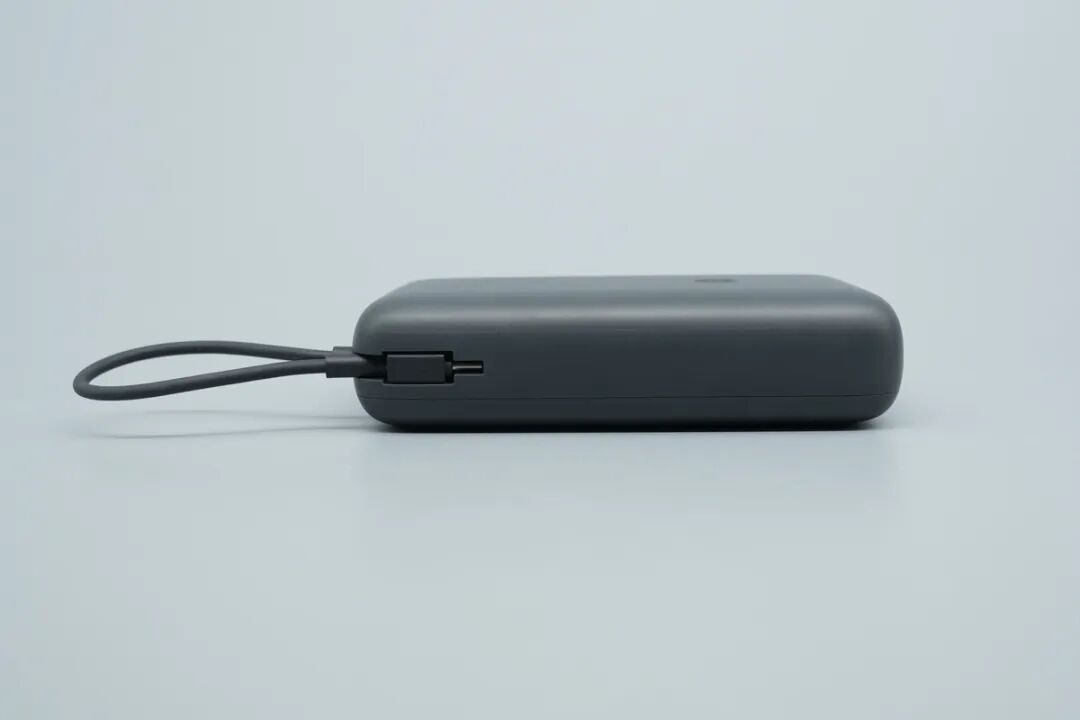

机身侧面设有一枚跑道圆形的电源按键，按键与壳体表面保持微凹的齐平设计，防止在包内发生误触。

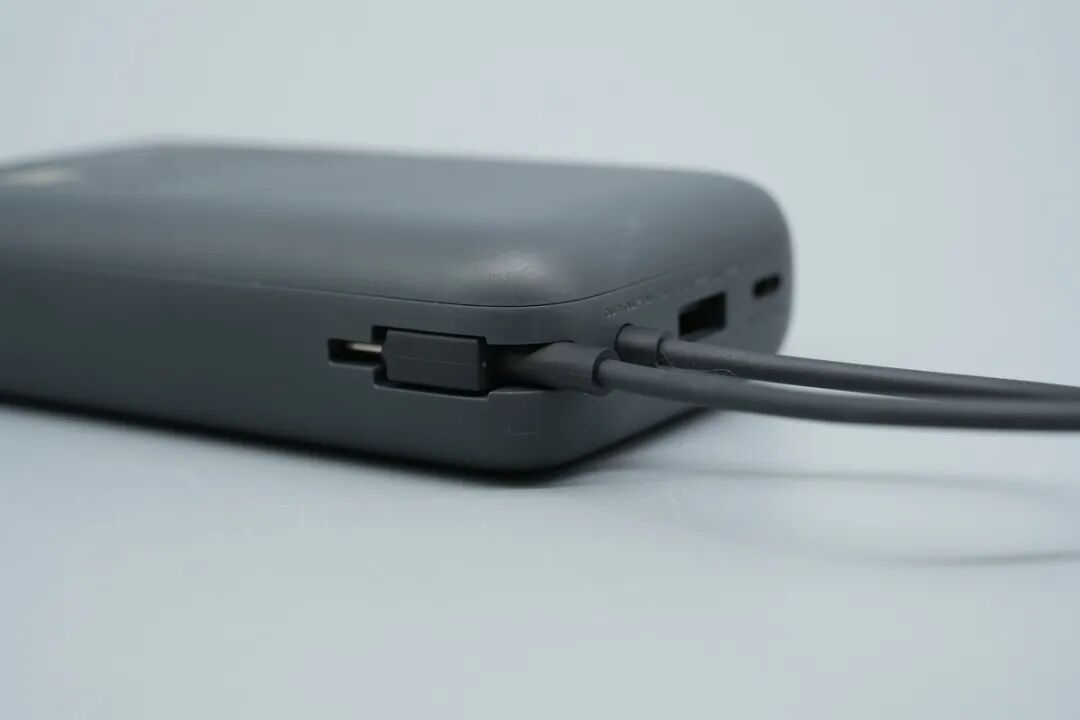

机身的另一侧则是自带线的收纳槽，线材嵌入卡紧后十分牢固，不易脱落。

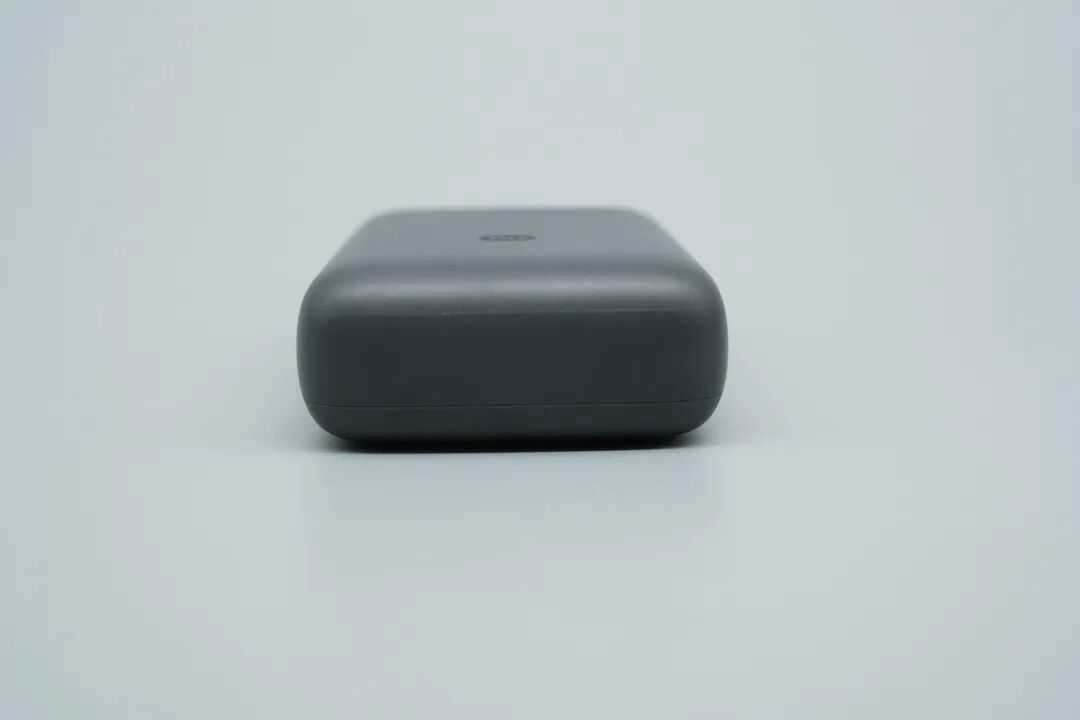

机身底部边缘经过圆润的倒角过渡处理，没有印制任何参数丝印，提升了整体的视觉统一性。
尺寸重量测试

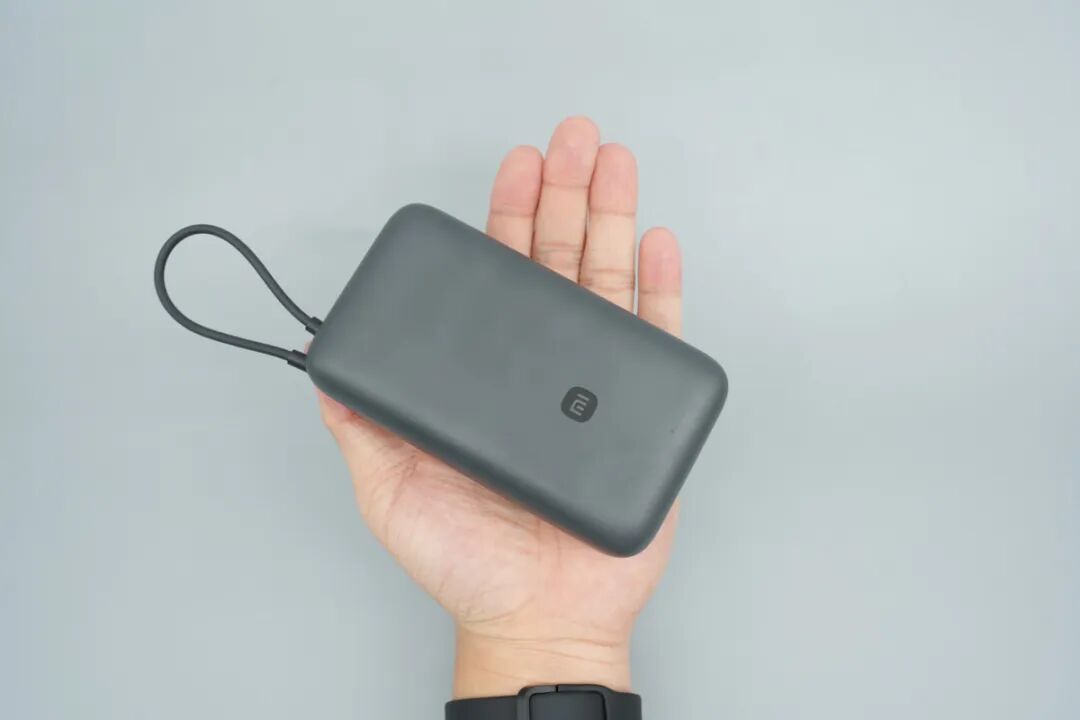

将产品防止成年男性掌心大小如图。

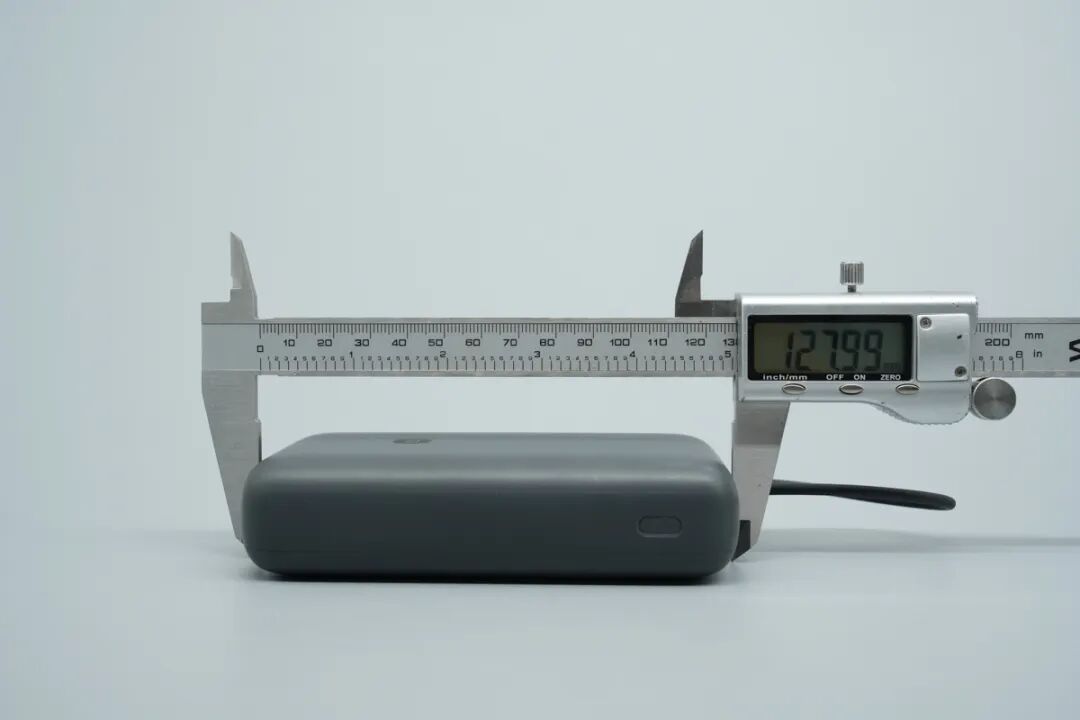

使用游标卡尺测得机身长度约为127.99mm。

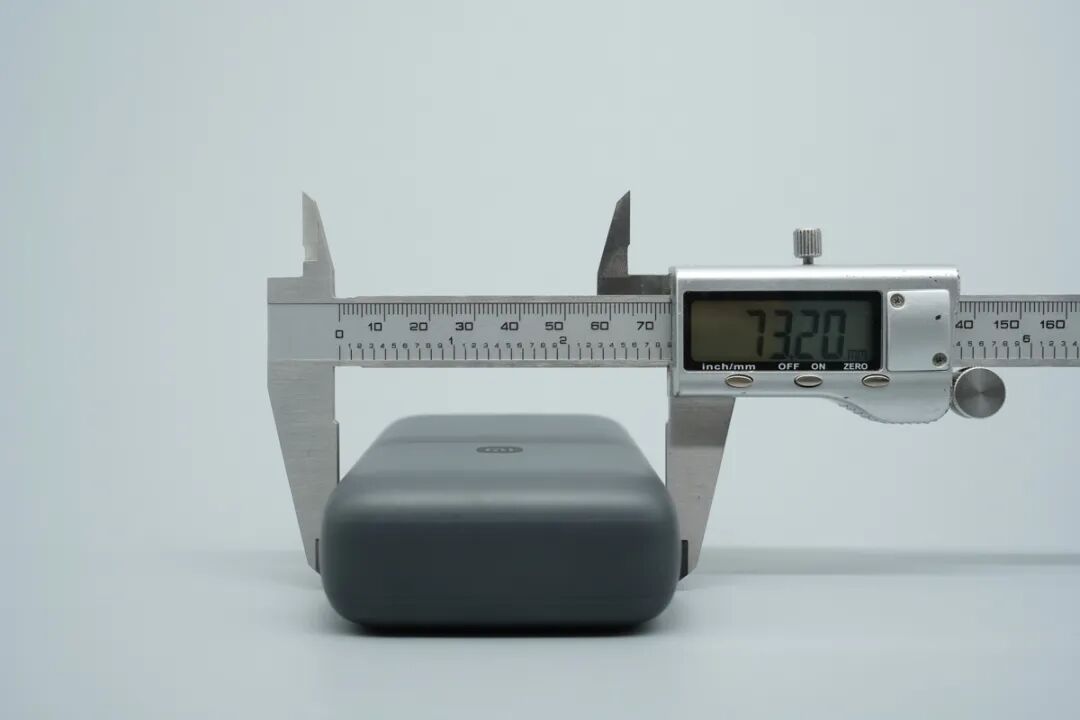

测得机身宽度约为73.20mm。

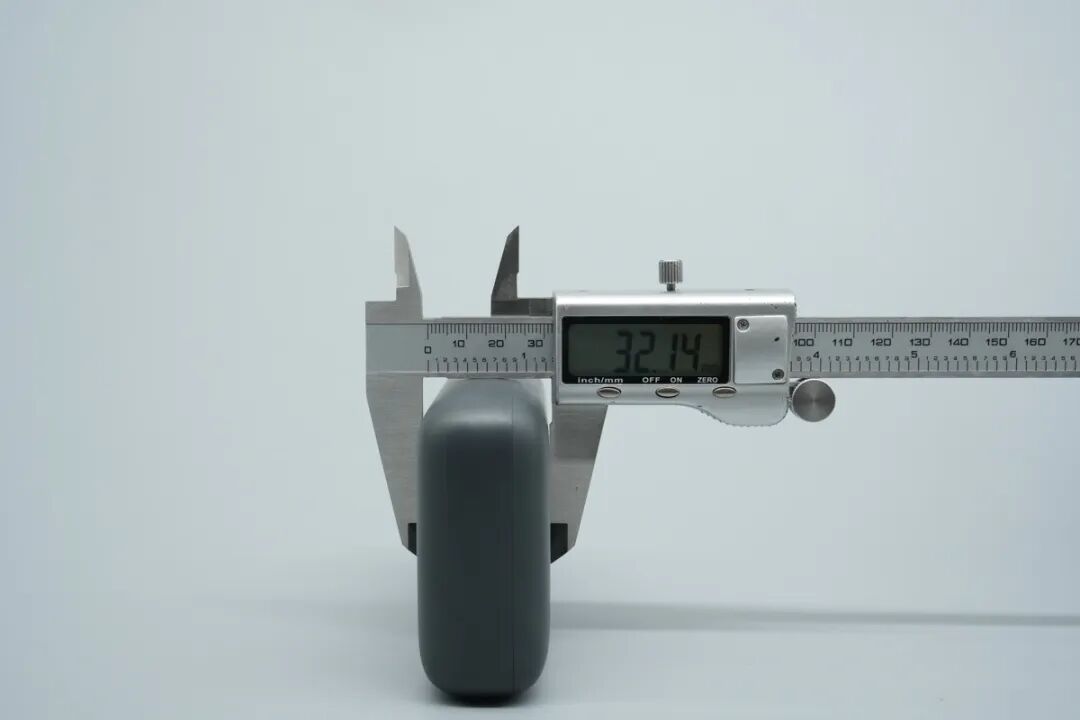

测得机身厚度约为32.14mm。

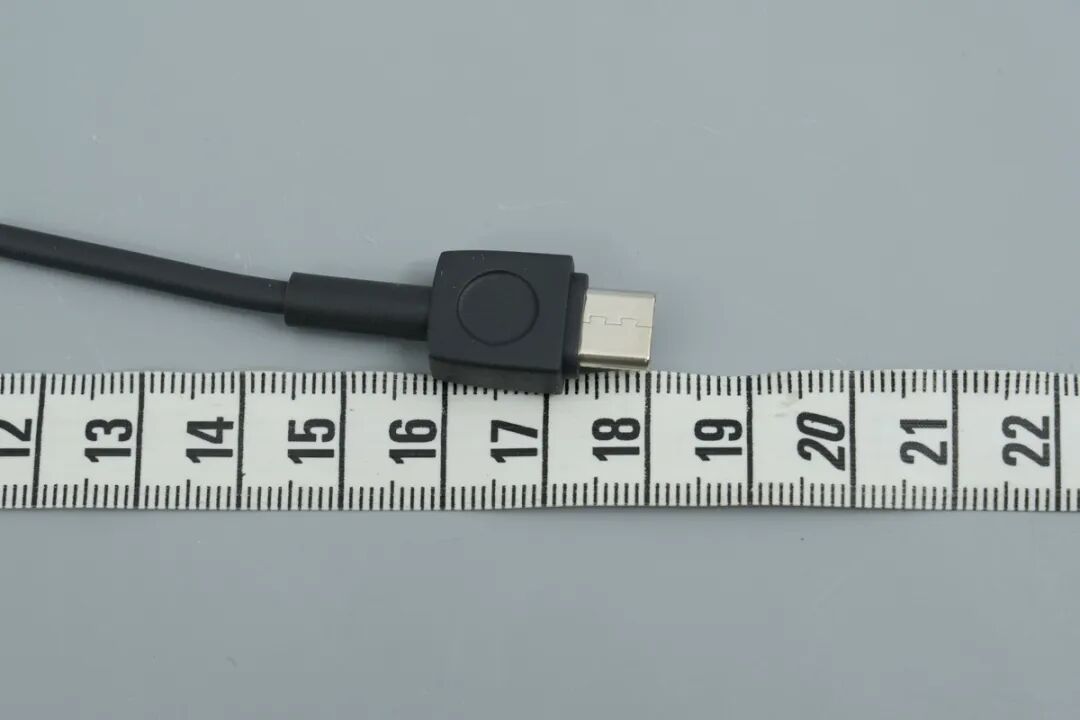

自带的Type-C线缆抽出后，线材外露部分长度约为18cm满足日常手机充电的需求。

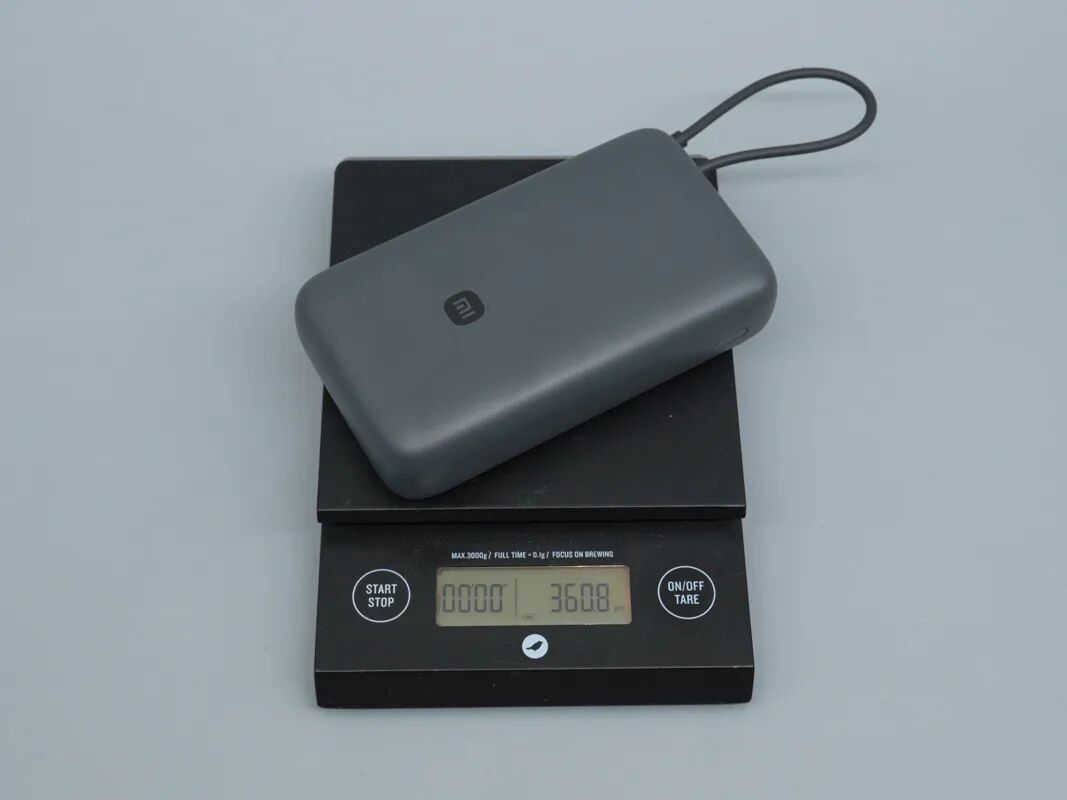

将充电宝放置在电子秤上，测得其整体重量约为360.8g。
快充协议测试

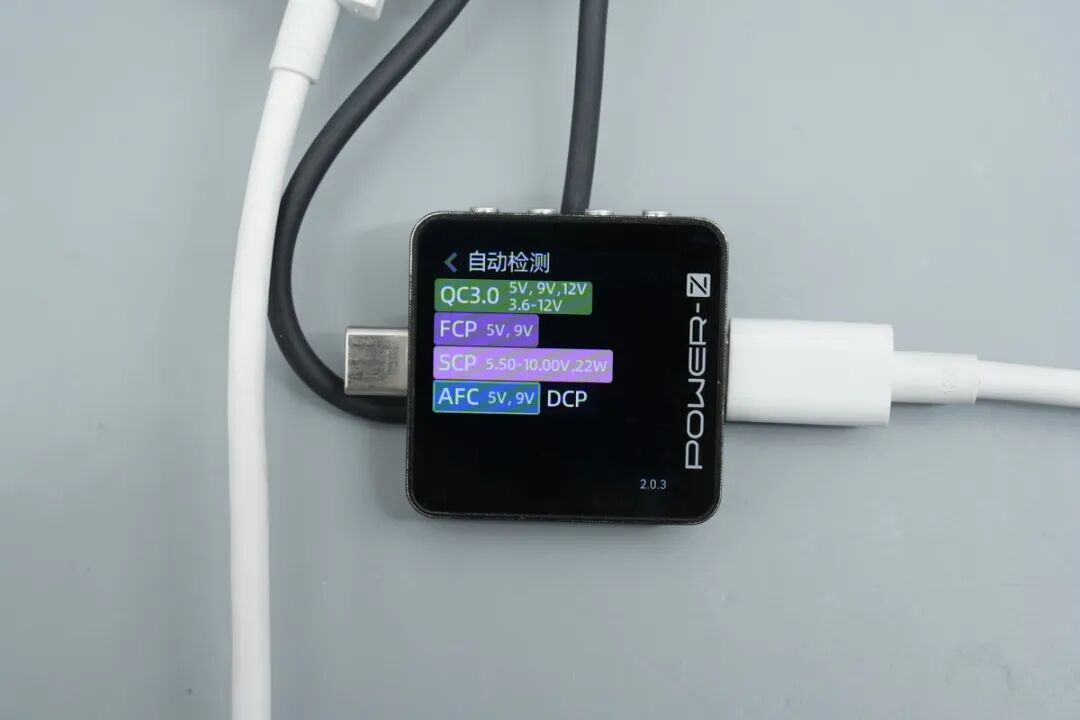

最后测试自带Type-A接口，显示其支持QC3.0、FCP、SCP、AFC、DCP快充协议。

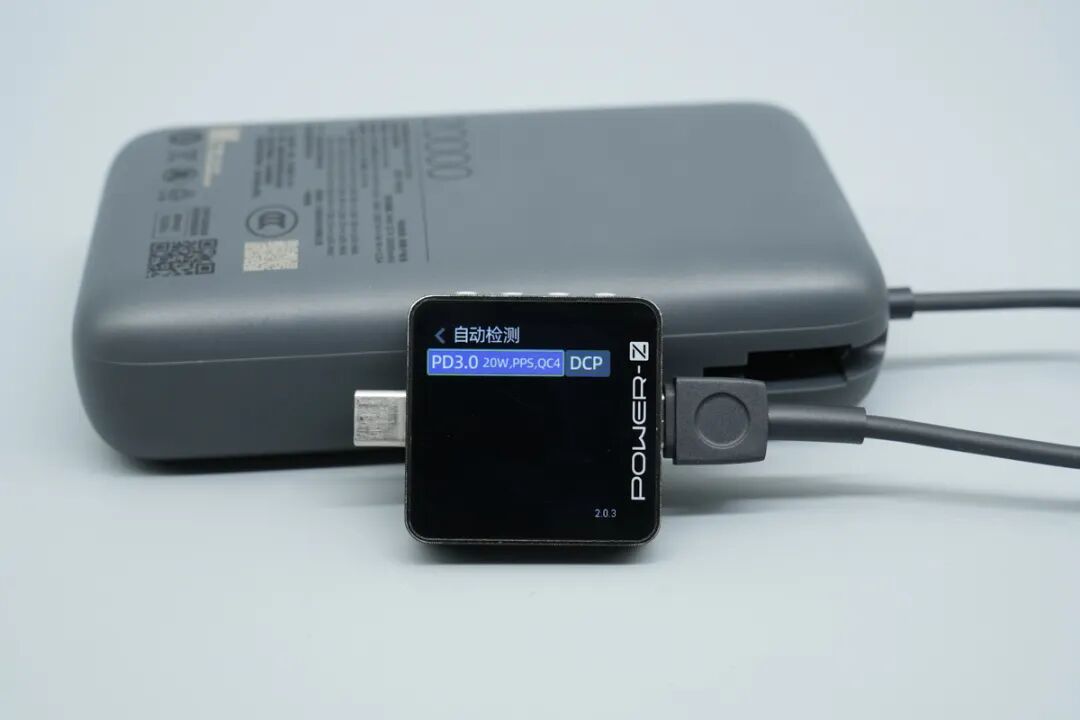

使用POWER-Z KM003C测试产品USB-C自带线，显示支持PD3.0/PPS、QC4以及DCP快充协议。
相关阅读：

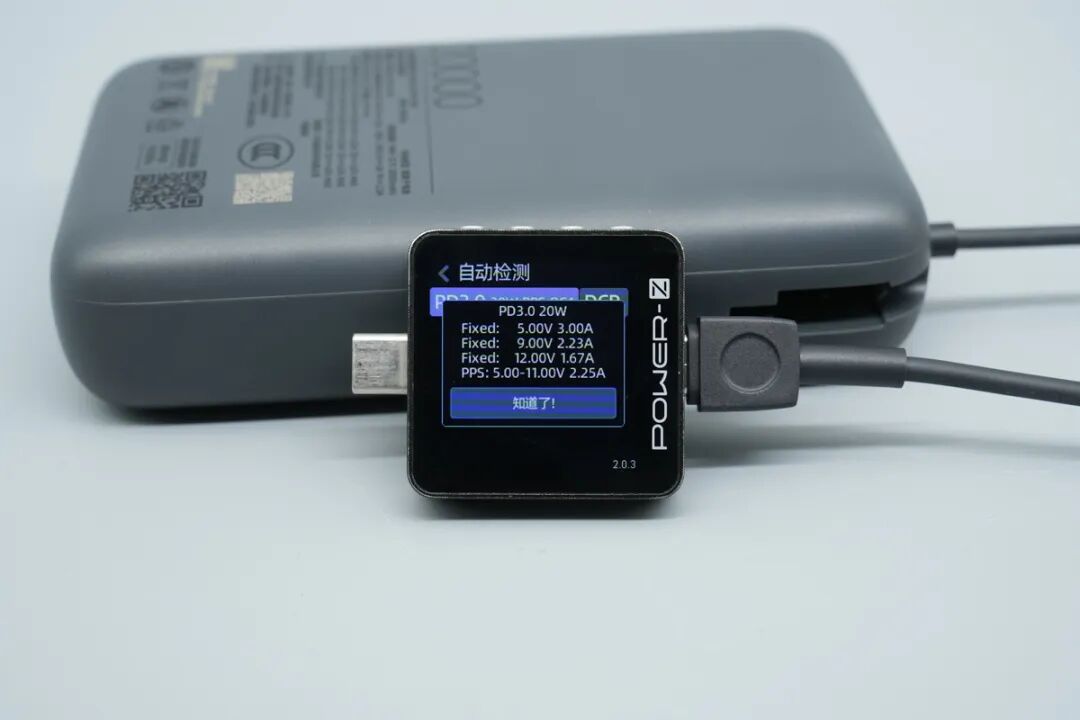

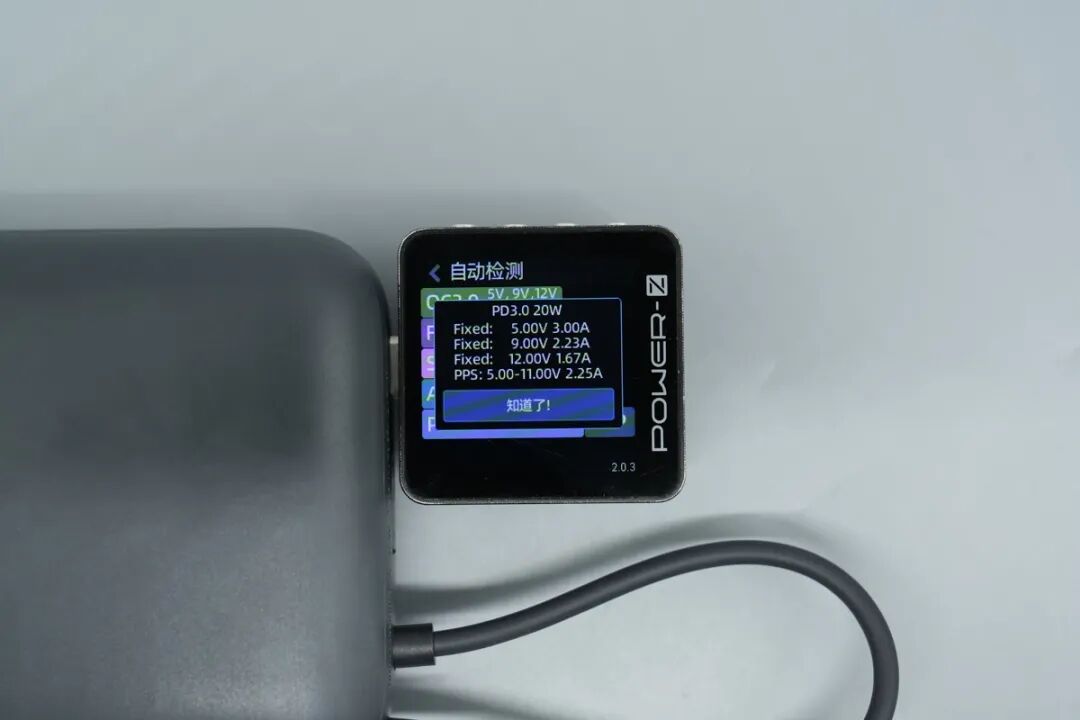

产品USB-C自带线PDO报文显示，具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5.00-11.00V 2.25A的一组PPS电压档位。
相关阅读：

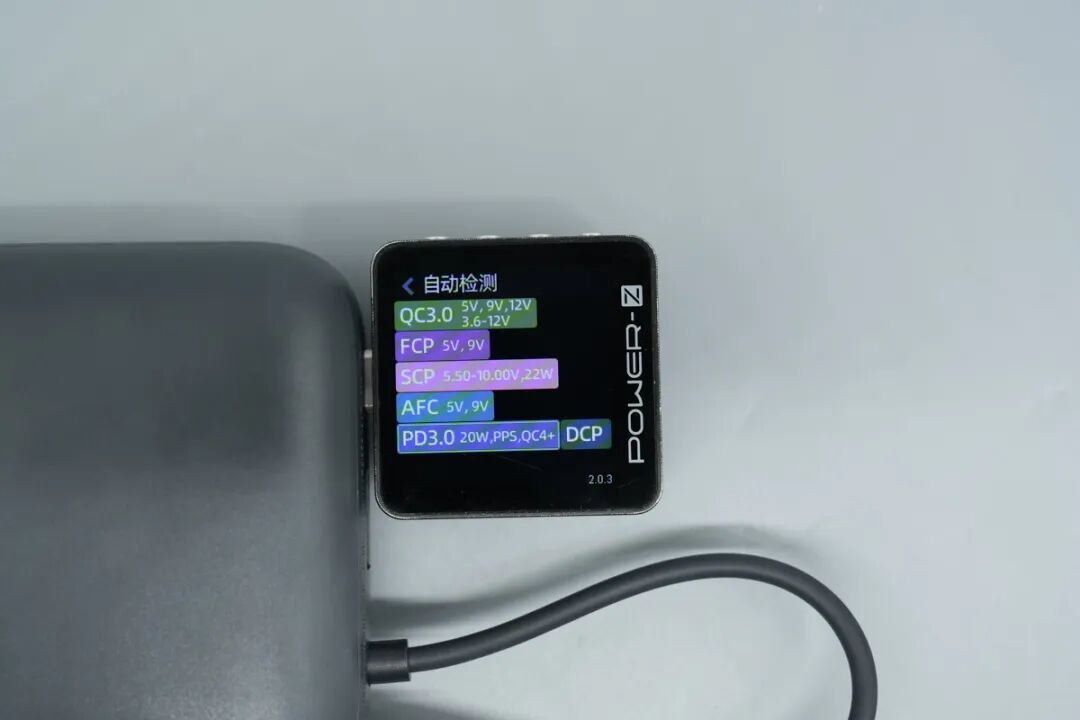

测试机身上的USB-C接口，支持QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP快充协议。
机身USB-C接口的PDO报文与自带线完全一致，同样具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及5.00-11.00V 2.25A的一组PPS电压档位。
简单看过产品外观以及快充兼容，下面进入拆解环节。
产品拆解

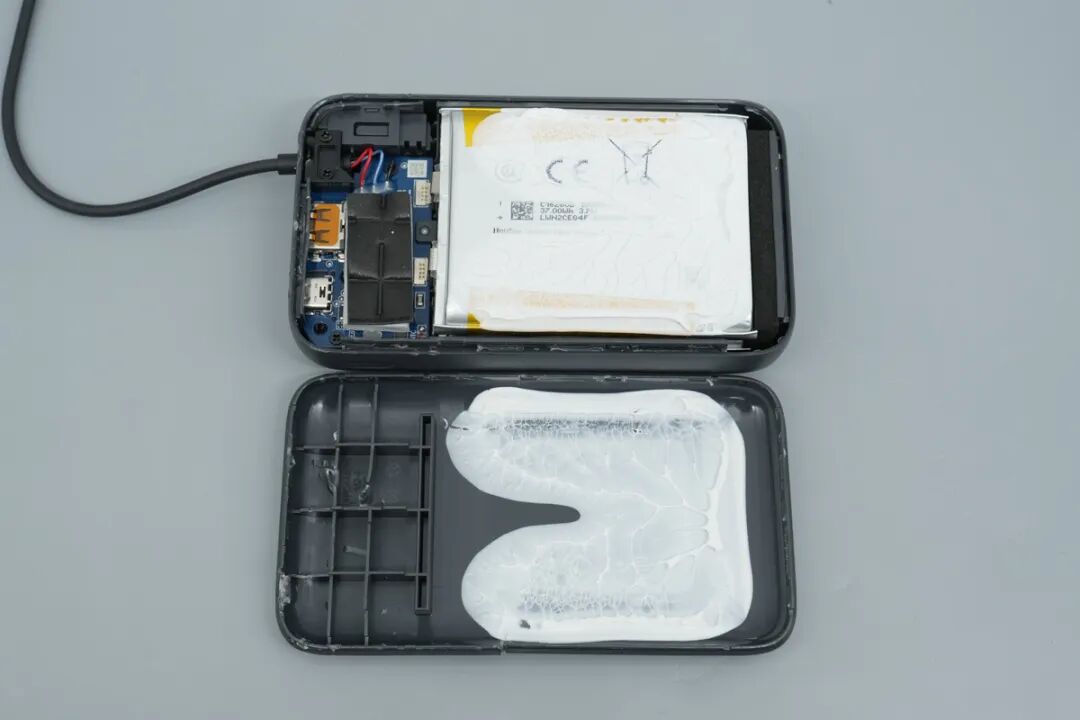

首先沿外壳侧面的接缝处撬开充电宝的背板，可以看到外壳内部采用了卡扣加大量胶水固定，结合非常紧密。

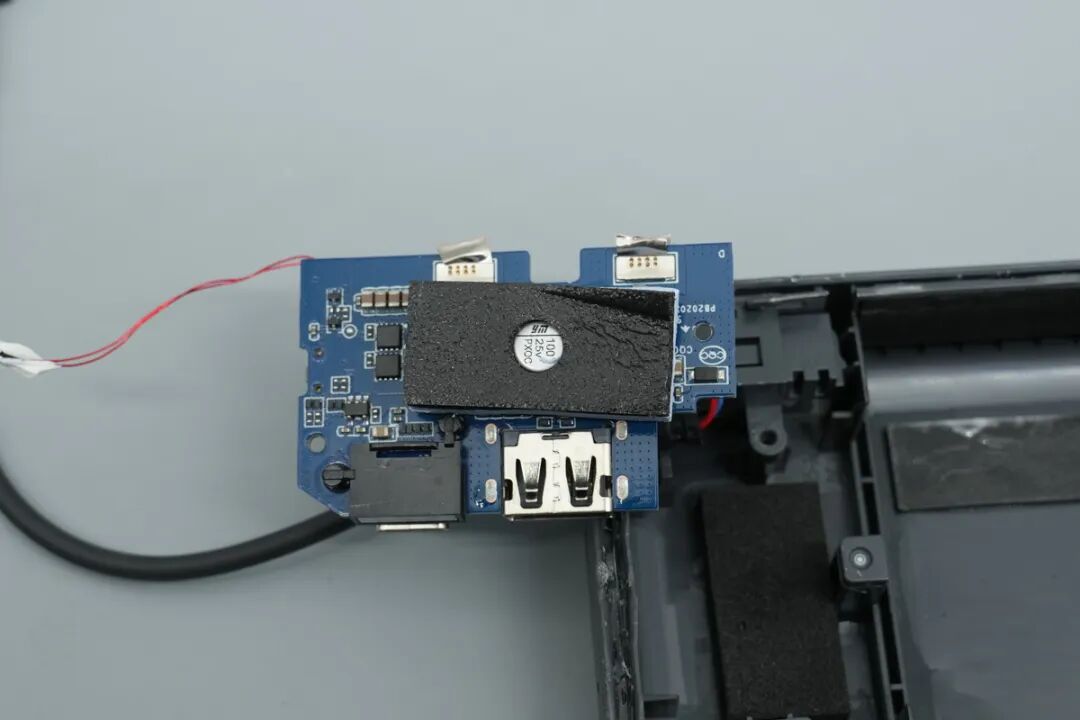

打开外壳后，内部结构清晰可见，主要由上方的PCBA主板和下方的锂聚合物电芯组成，PCBA板表面覆盖有一块厚实的黑色泡棉，起到缓冲减震的作用。

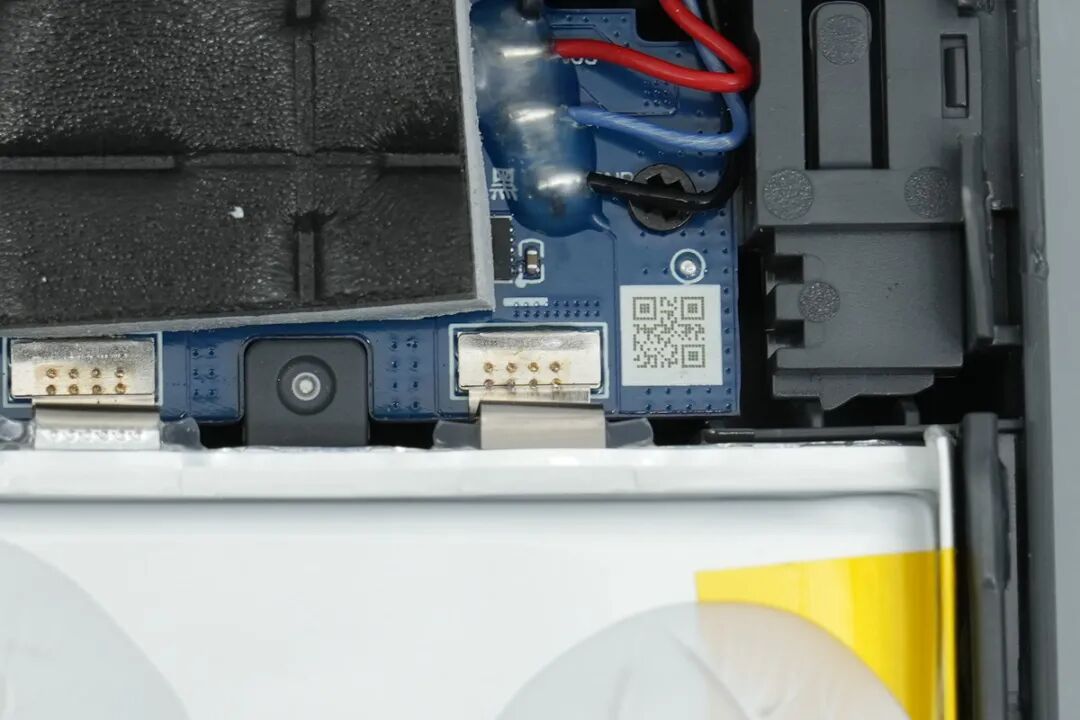

电芯极耳与PCBA主板的连接处特写，点焊工艺规整牢固。

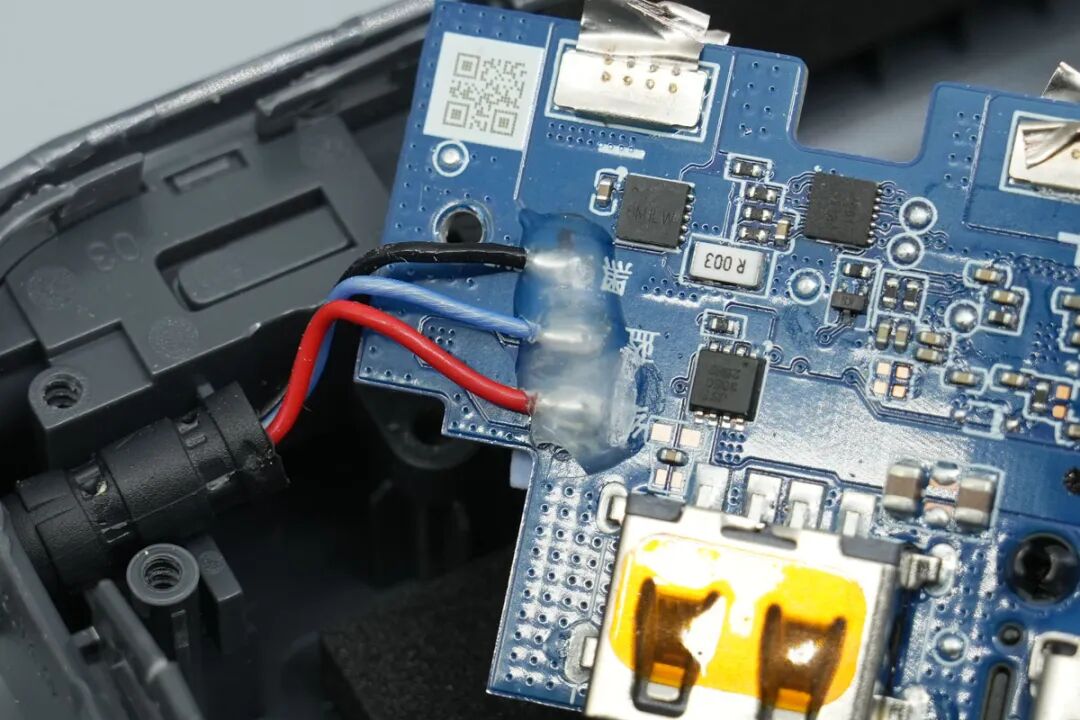

自带USB-C线缆的红、蓝、黑三根导线直接焊接在主板上，焊点处打满了透明绝缘胶进行固定和保护，防止日常拉扯导致脱焊。
将PCBA主板从壳体中完全取出，可以看到主板背面同样贴有一块长方形的黑色泡棉，一颗滤波固态电容穿过主板镂空处露在外面。
电芯解析

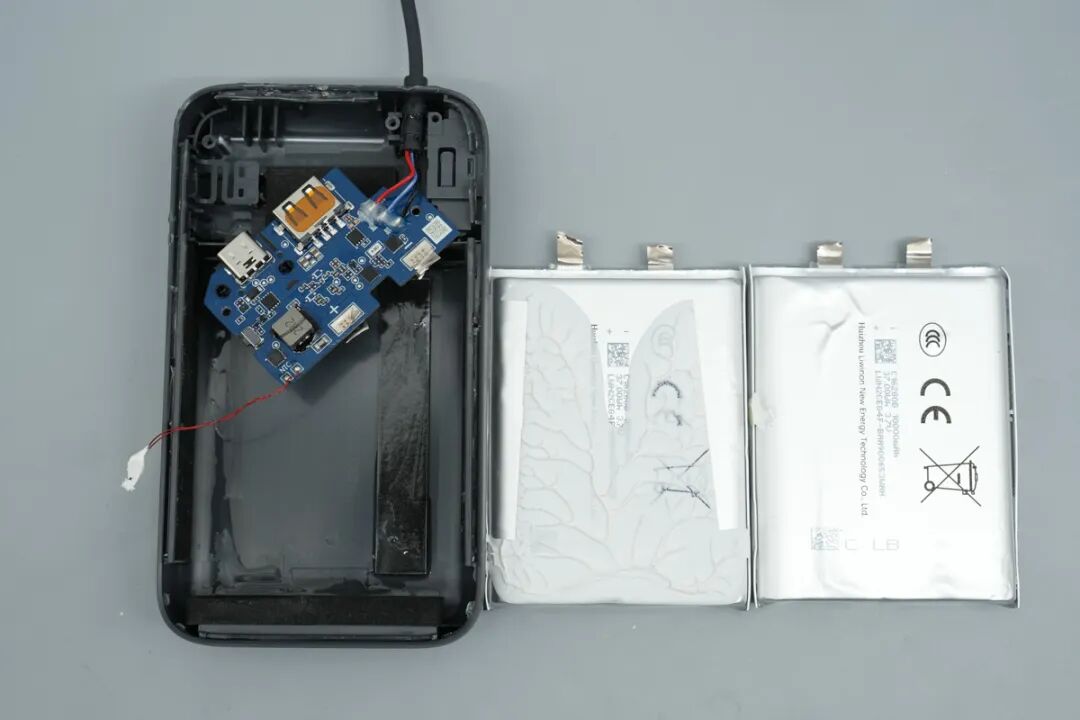

将电芯与PCBA主板从机身底壳中分离出来，可以看到底壳内部同样打有大面积的固定胶水，稳固了结构，也增加了电芯的安全性。

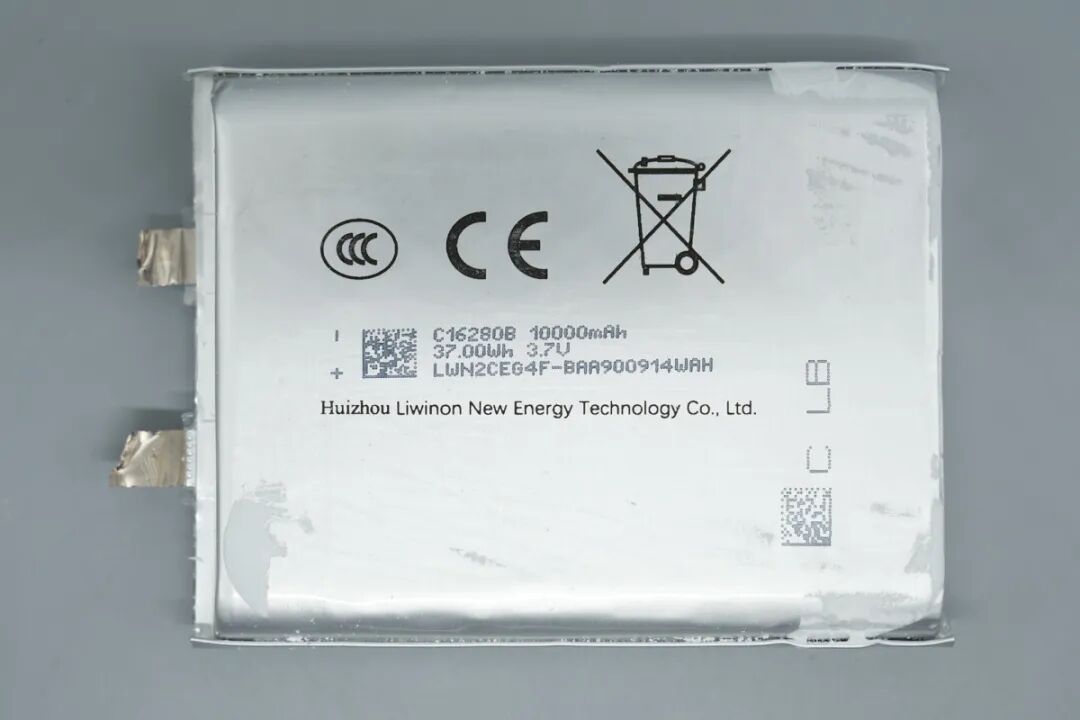

电芯来自Liwinon锂威，型号为C16280B，单片容量10000mAh，能量37.00Wh，标称电压3.7V，并且电芯已经通过3C认证。
PCBA解析

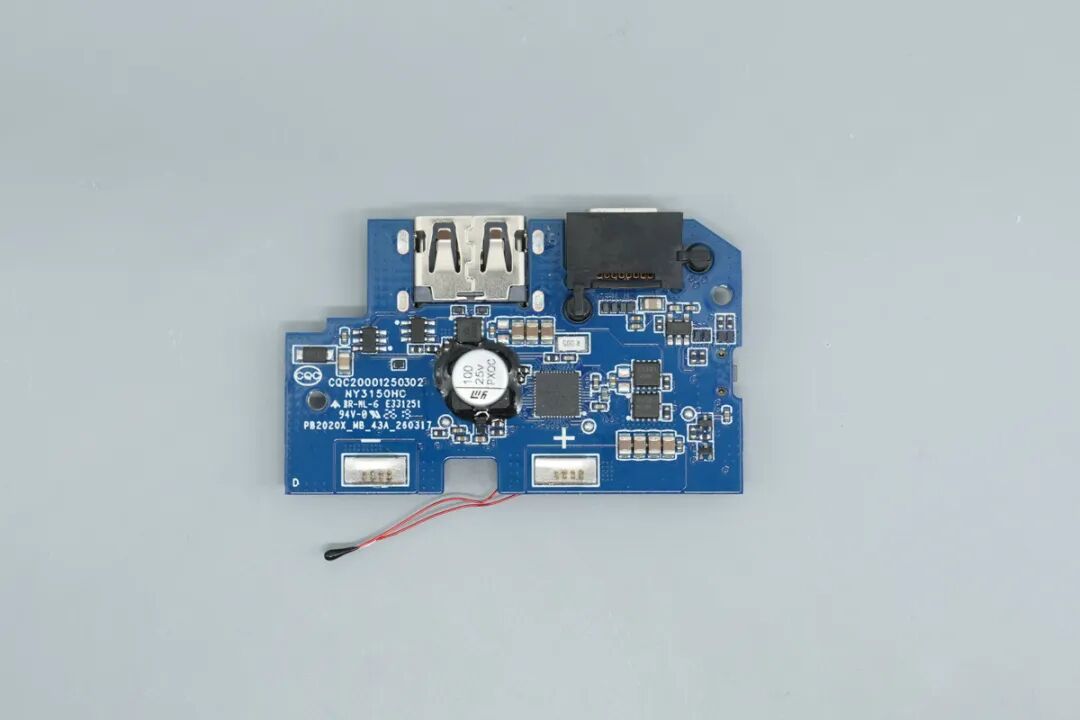

PCBA主板正面布局一览，元器件布局紧凑合理，中心是一颗滤波电容，两侧分布着主控芯片及各种接口。
PCBA主板背面一览，主要布置了一颗大尺寸的合金电感、MOS管以及用于检测电池组温度的NTC热敏电阻。

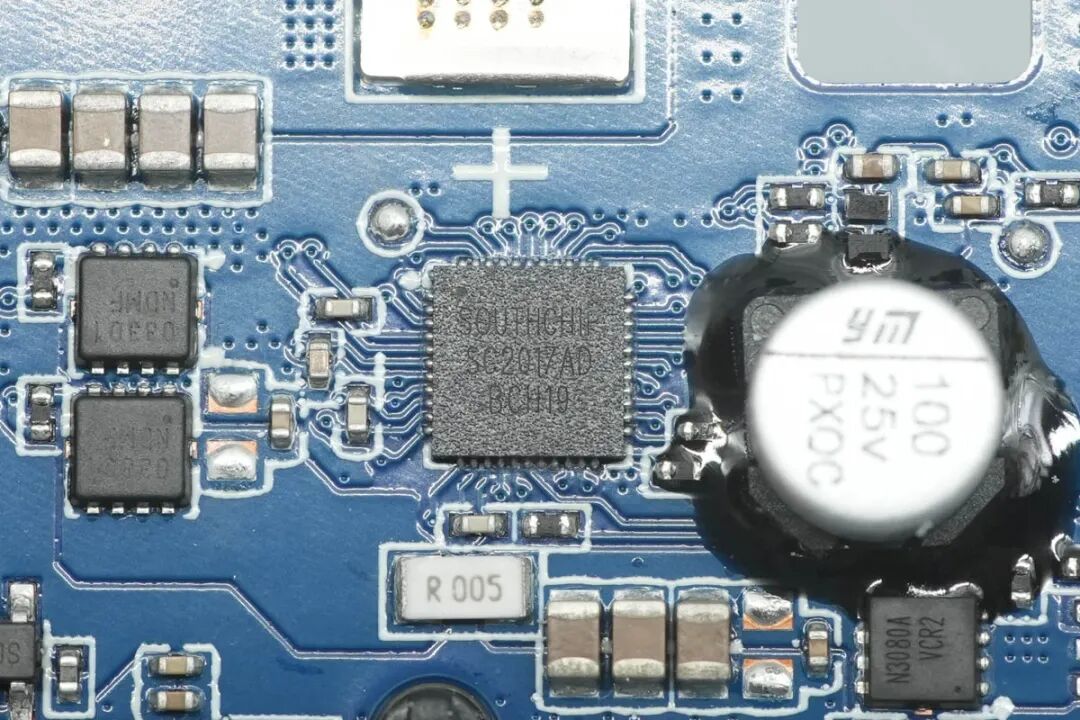

产品的移动电源SoC采用了SOUTHCHIP南芯科技的SC2017A，采用QFN44封装，内部集成了降压控制器与MCU。
相关阅读：

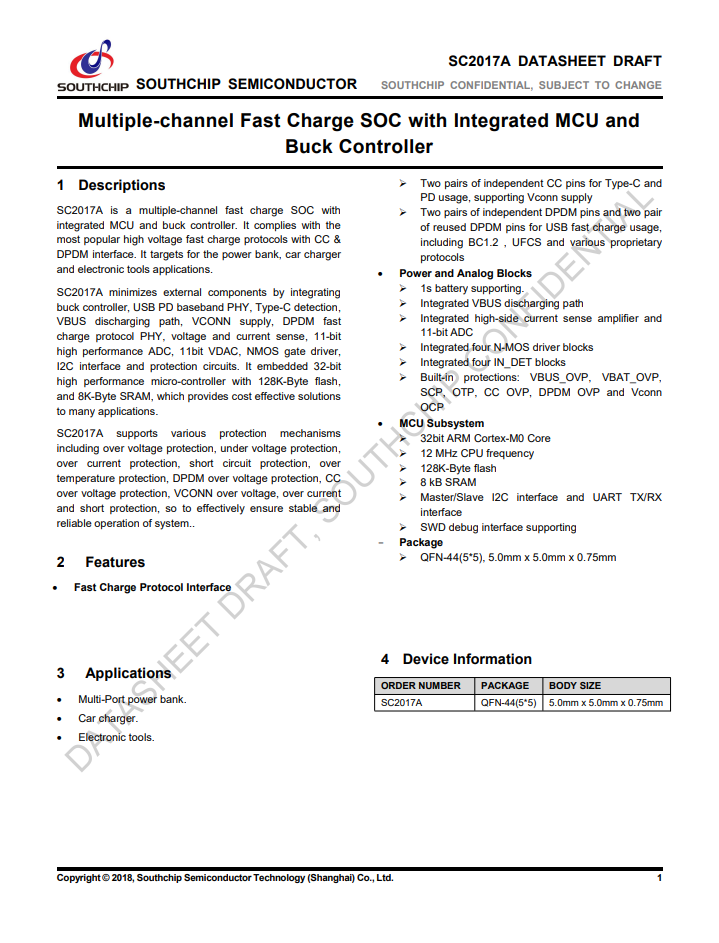

该芯片通过内置USB PD基带物理层、Type-C检测、VBUS放电路径、VCONN供电以及丰富的系统保护电路，大幅精简外围元器件数量并优化BOM成本。
在应用端，SC2017A主要面向多口移动电源、车载充电器以及电动工具等市场，为高压快充设备提供高效、稳定的单芯片解决方案。
在协议兼容与系统配置方面，SC2017A配备了两组独立的CC引脚与DP/DM引脚，不仅支持标准USB PD协议及Vconn供电，还广泛兼容BC1.2、UFCS及多种主流私有快充协议。
其内部MCU子系统采用32位ARM Cortex-M0内核，内置128KB Flash与8KB SRAM，具备强大的可编程能力。此外，该芯片集成了高精度11位ADC与VDAC，支持包含过流、过压、短路及过温等在内的多重完善保护机制。

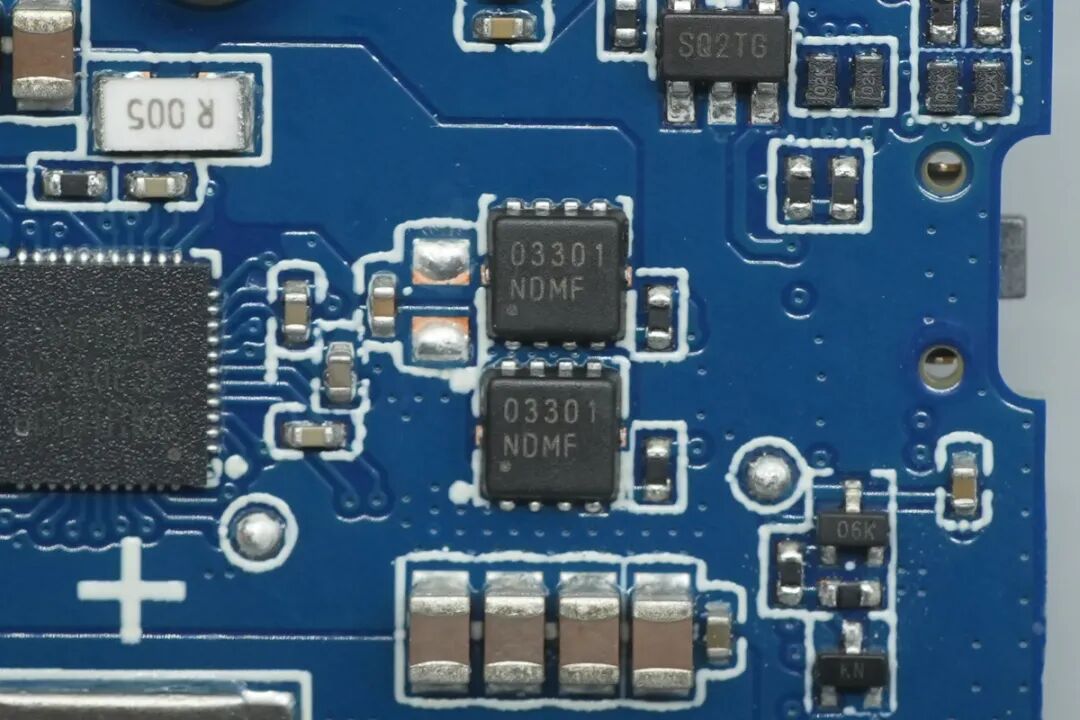

两颗降压MOS丝印为03301。

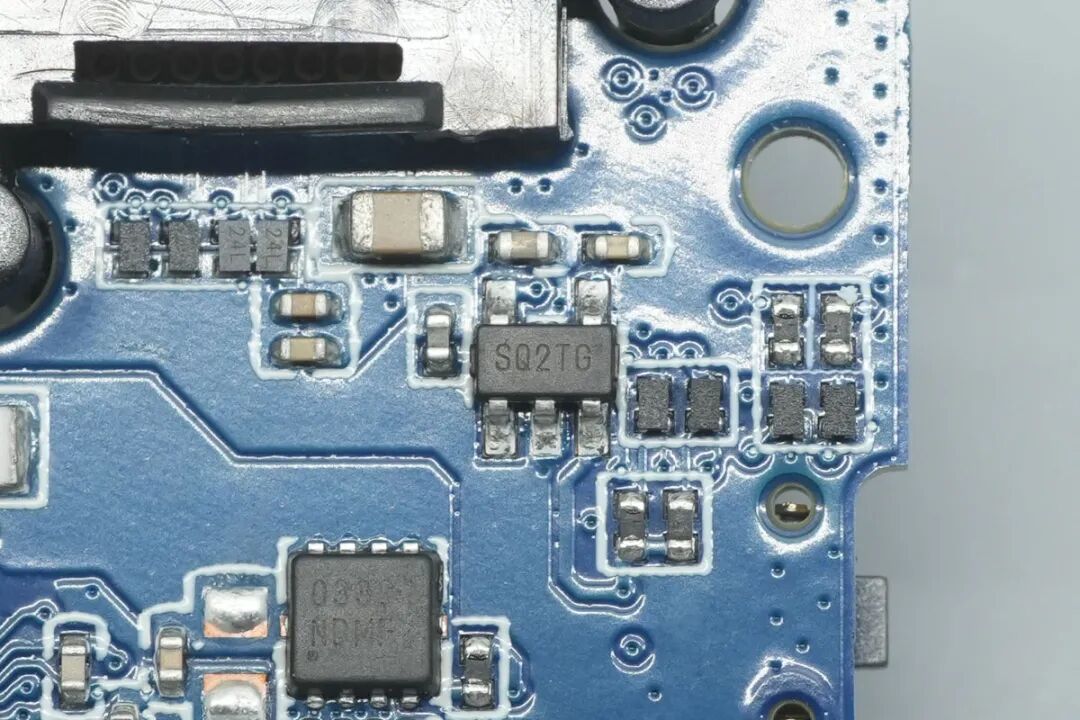

一颗丝印为SQ2TG的芯片。

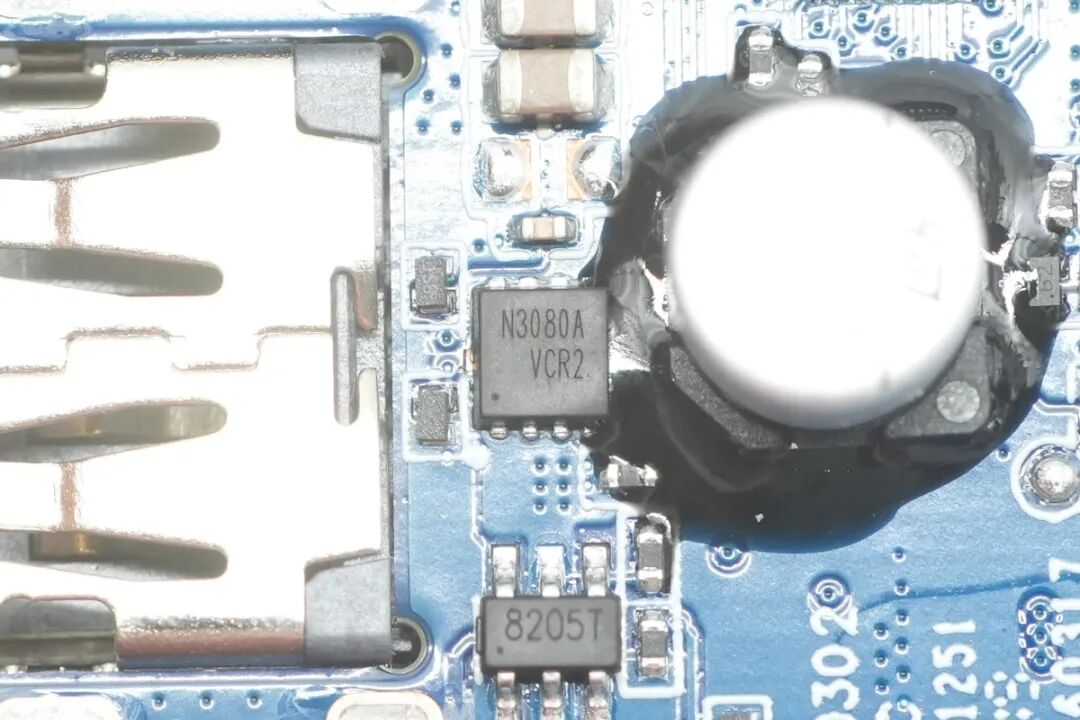

USB-A接口对应VBUS管丝印为N3080A。

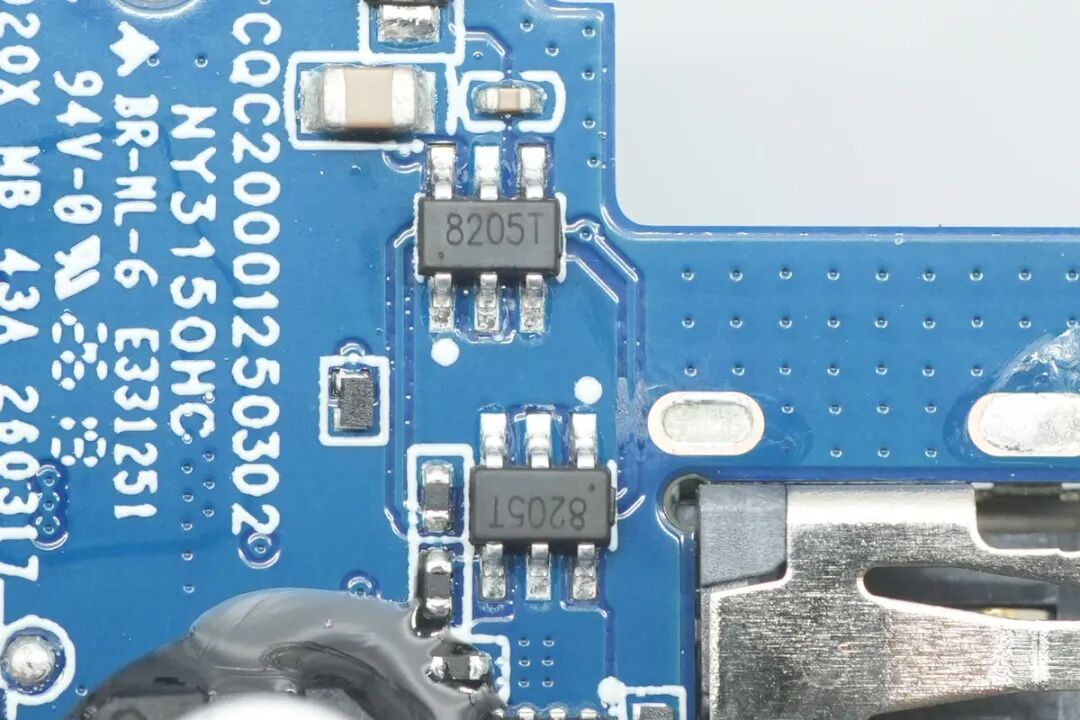

两颗丝印8205T的器件。

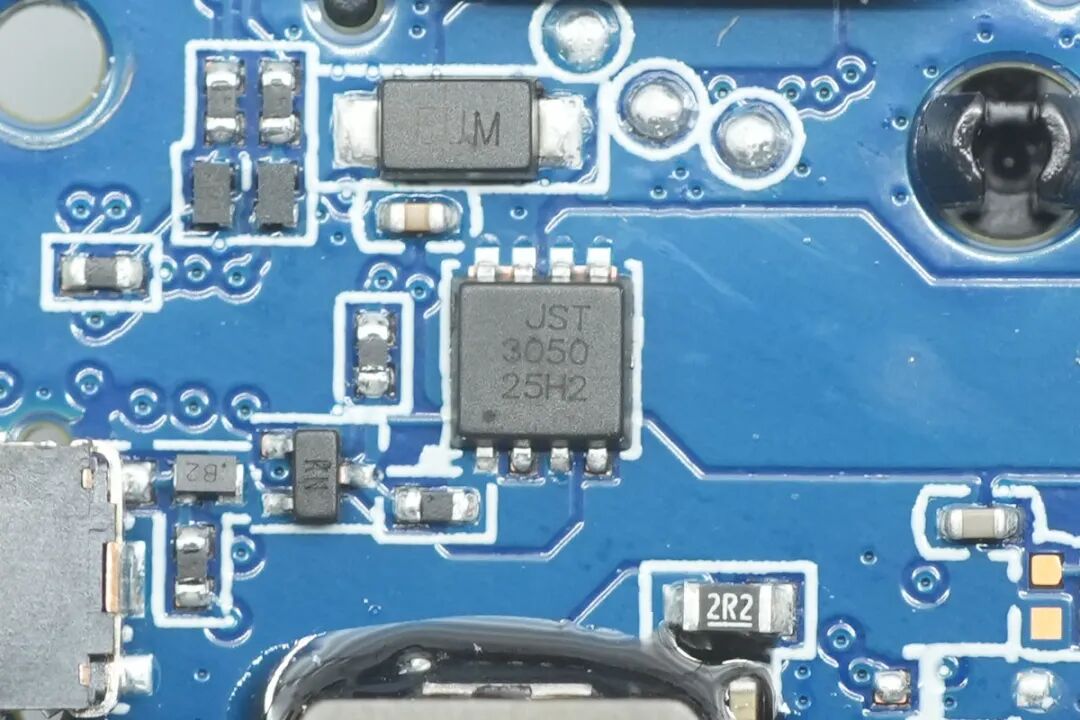

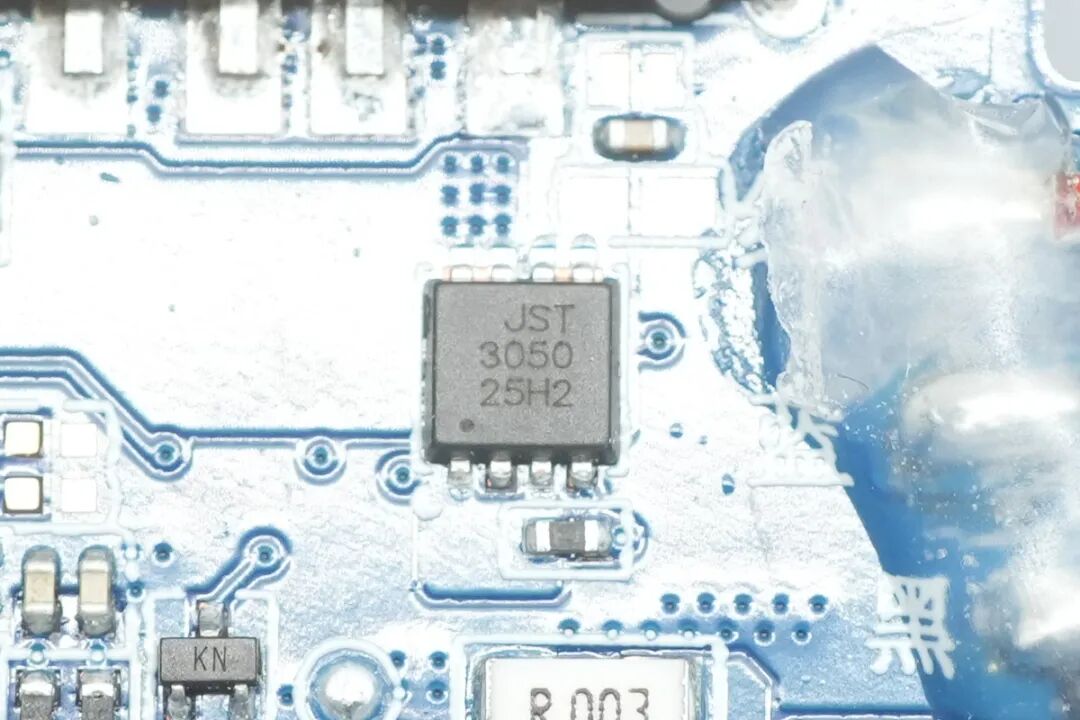

USB-C接口对应的VBUS管来自JESTEK江智，型号为JST3050，耐压30V，导阻10mΩ，采用PDFN3333封装。

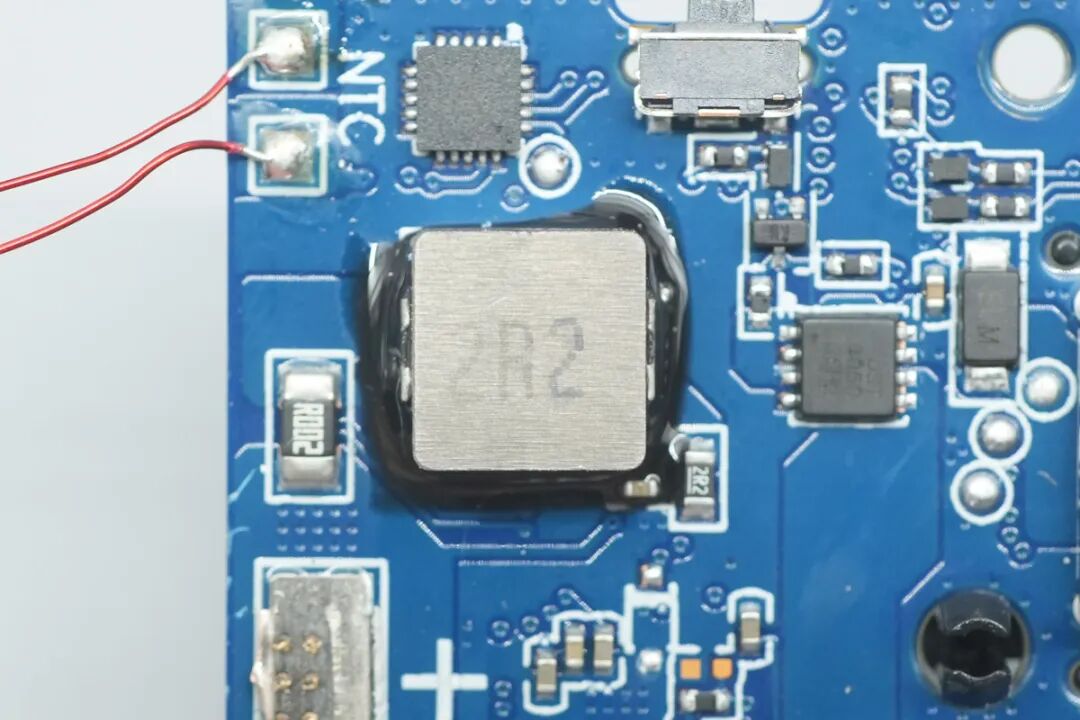

一颗合金电感。
机身自带线对应的VBUS管同样为江智JST3050。

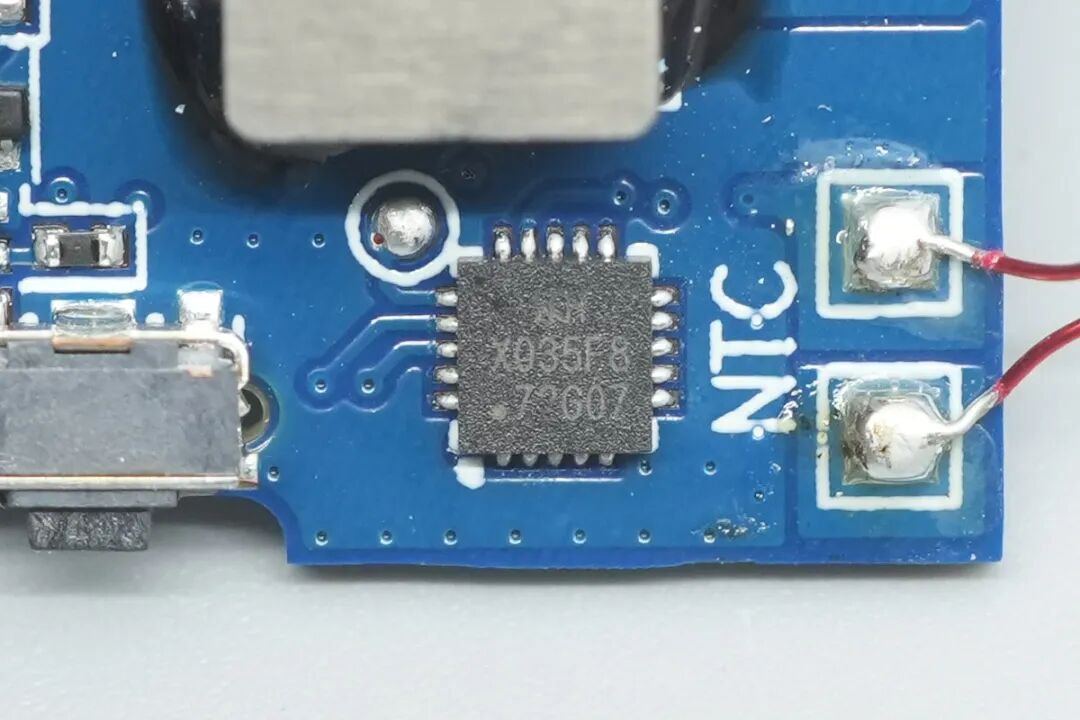

一颗用于实现产品信息查询的MCU来自WCH沁恒，型号为CH32X035，是基于青稞V4C内核设计的工业级微控制器，最高48MHz，内置20KB SRAM，62KB Flash，采用QFN20封装。

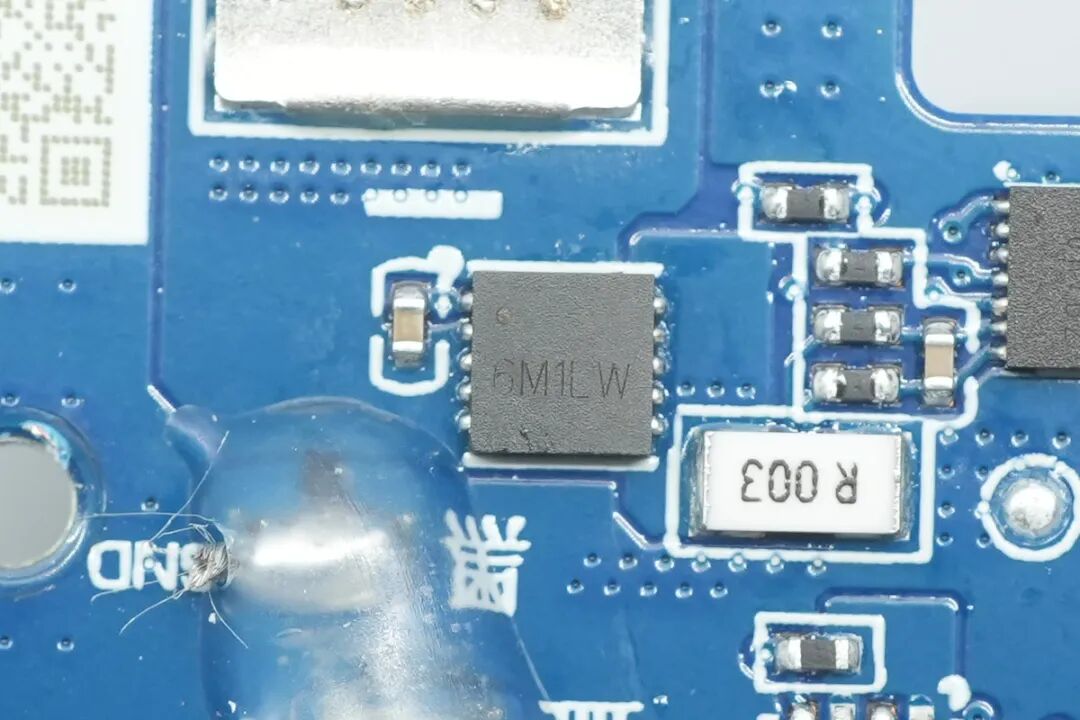

一颗丝印为6M1LW的锂电保护芯片。

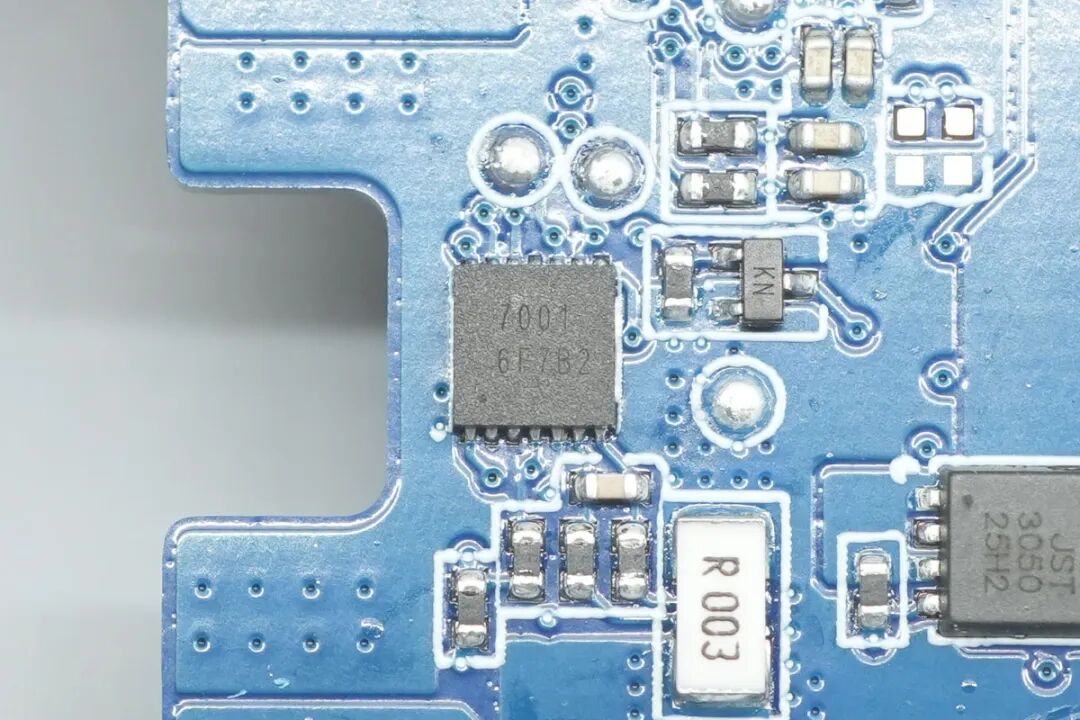

一颗丝印7001的器件。

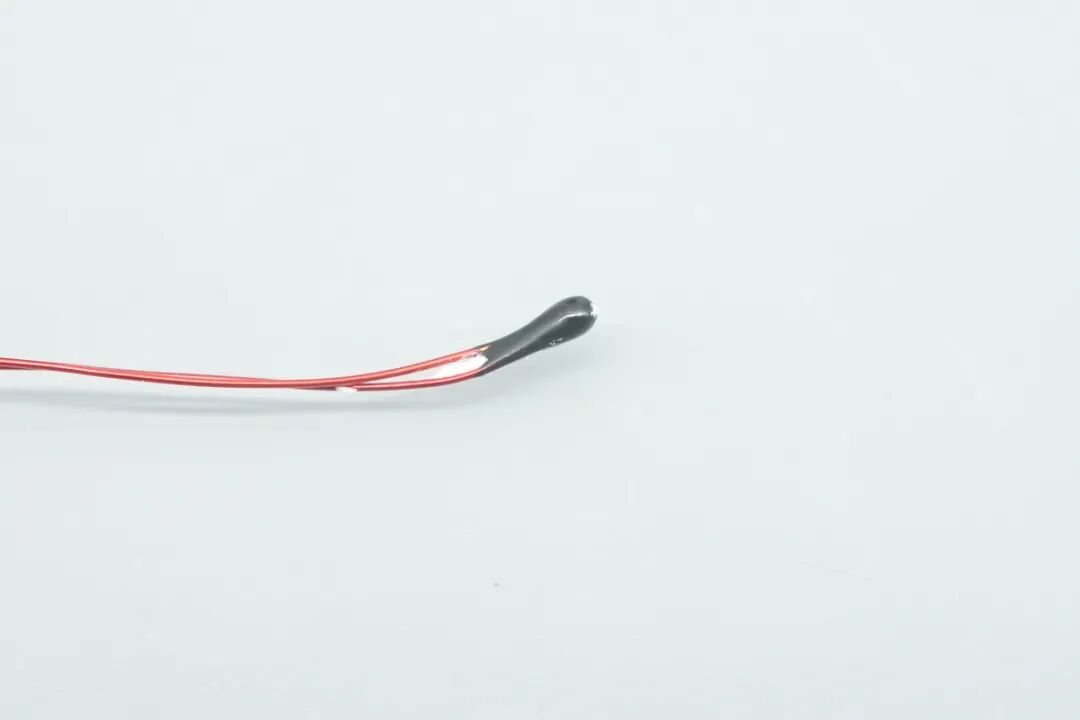

NTC热敏电阻探头特写。

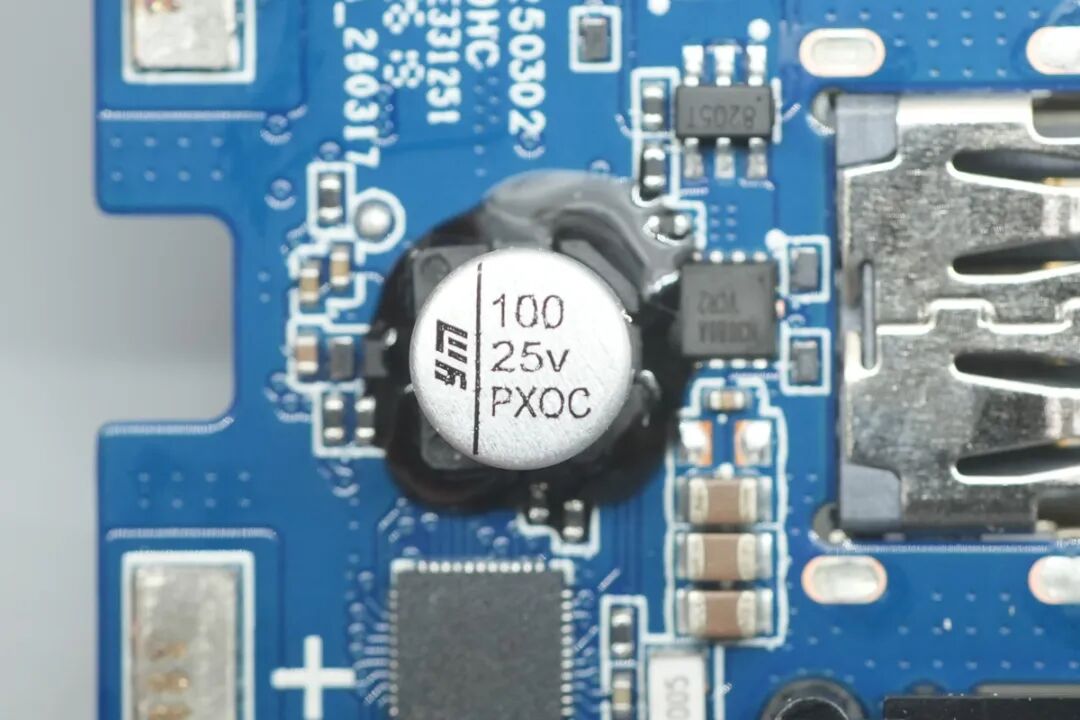

一颗固态电容来自永铭，规格为25V 100μF。

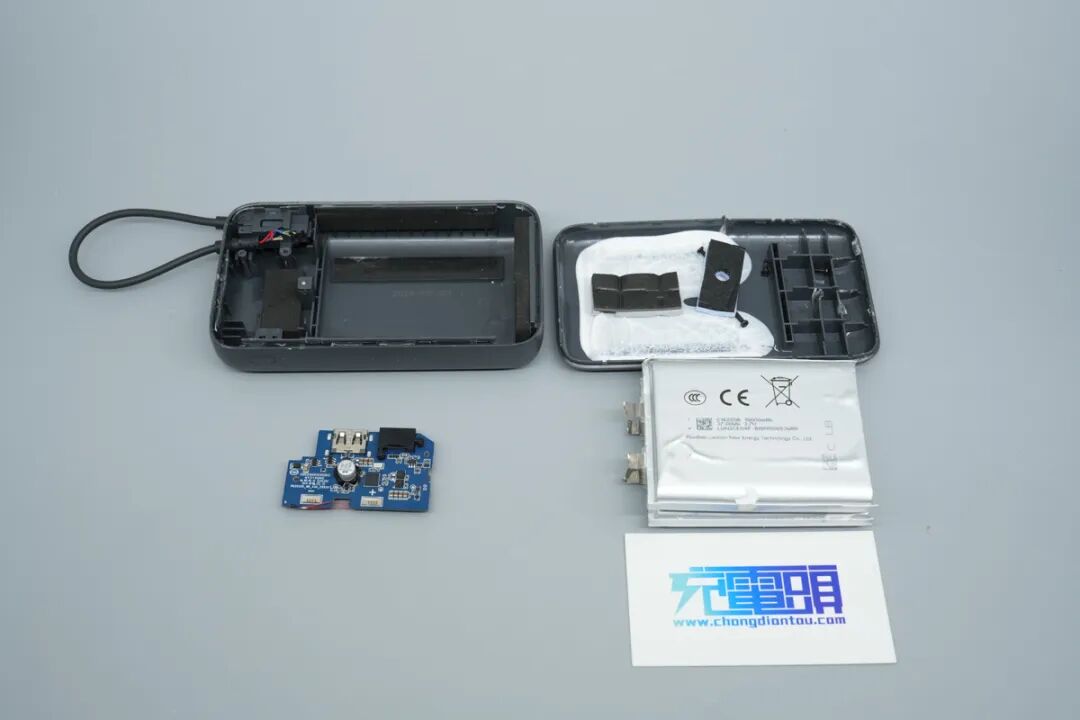

全部拆解完毕，来一张全家福。
充电头网总结

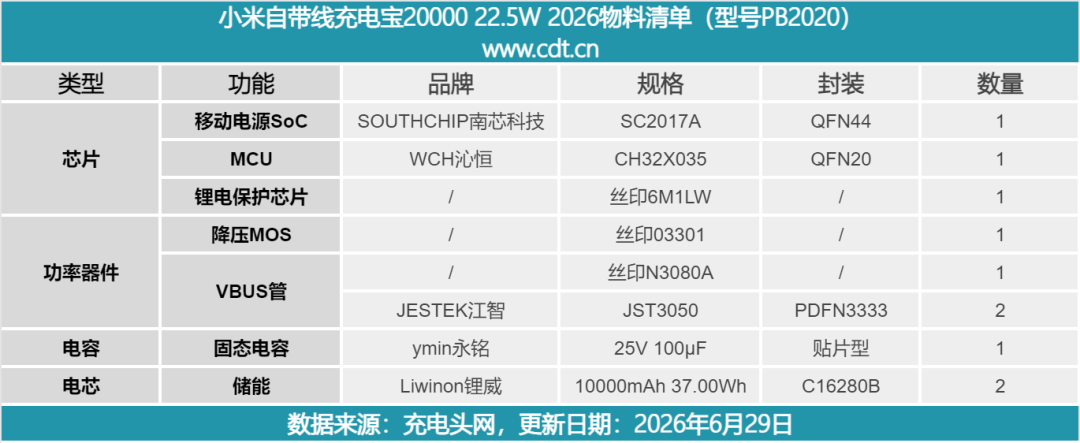

最后附上产品的物料清单，方便大家查阅。
通过拆解可见，小米自带线充电宝 20000 22.5W 2026在做工和用料上依旧保持着高水准。其外壳采用阻燃材质，内部电芯与主板通过大量胶水和厚实泡棉固定，结构扎实。自带线直接焊接在PCBA，并打绝缘胶保护，防止日常拉扯导致脱焊。
该移动电源采用了南芯科技的SC2017A高集成SoC，实现22.5W快充输出；同时搭配沁恒CH32X035 MCU用于信息显示。
电芯方面则内置了两片来自锂威的10000mAh锂聚合物电芯 ，不仅通过了3C认证 ，更符合新国标严苛的安全理念，顺利通过了针刺、挤压、高温热箱及过充测试，做到不起火、不爆炸，有效保障了产品安全。
