今天拆解一个usmile电动牙刷。
手柄靠近牙刷头的方向是两个操作按键。
侧面有一个贴纸，上面有关于这两个按键的操作和模式说明。
尾部有usmile品牌Logo。
这是产品型号和其他说明，其中防水等级是IPX7。这个表示可以在一米的水深下浸泡30分钟。
尾盖抠掉之后是Type-C充电口，这个充电口的防水是通过这个尾盖上的O型圈来实现的。
继续撬，发现充电接口的防水不只是通过尾盖上的O型圈。还有第二道防线就是Type-C连接器尾部出线的地方做灌胶。
接下来就可以拔出电路板和动力总成了。
这个电路板两侧都有铜箔。
电路板的一端是指示灯，采用了很多贴片LED来实现，为了隔光，在电路板上贴了EPDM泡棉，这样可以保证外壳和电路板之间不会串光。
看到这里暂时还没搞清楚这两个铜箔到底是啥作用。
从震动头开始拆解。
震动头处的防水，是这样实现的：在金属出轴的位置，有一个白色硅胶防水皮碗，这个皮碗使用金属丝缠绕固定在金属出轴上之后，翻过来再插入外壳，就可以实现防水。
带动牙刷头震动的是这个声波马达。
这是拆下里的电路板。从这里看，铜箔和板子只有一个焊接点，所以可能的用法就是通过铜箔当作一个电容触摸的原理来实现人手检测，防止牙刷误触发。毕竟我以前经历过电动牙刷使用久了之后半夜突然自己震动的诡异场景（链接：）。
板子上采用的主控芯片是来自Nordic的NRF52832，这是一个ARM Cortex-M4内核的蓝牙SoC芯片。
这个芯片采用了QFN封装，确实相比同引脚数量的LQFP封装能减小布局布线尺寸。
这个板子上用到了一颗来自应美盛的ICM-20600，它是一颗集成了三轴加速度计+三轴陀螺仪的姿态传感器，封装形式是现在主流的LGA-14（2.5x3）。这个物料用来检测握持电动牙刷的姿态。
锂电池充电管理芯片，TP4056A。旁边的SOT23-6封装的8223LC是一颗防水抗干扰的触摸检测芯片，结合铜箔的焊点就在这个芯片旁边，从而实锤了前面说的铜箔的作用。

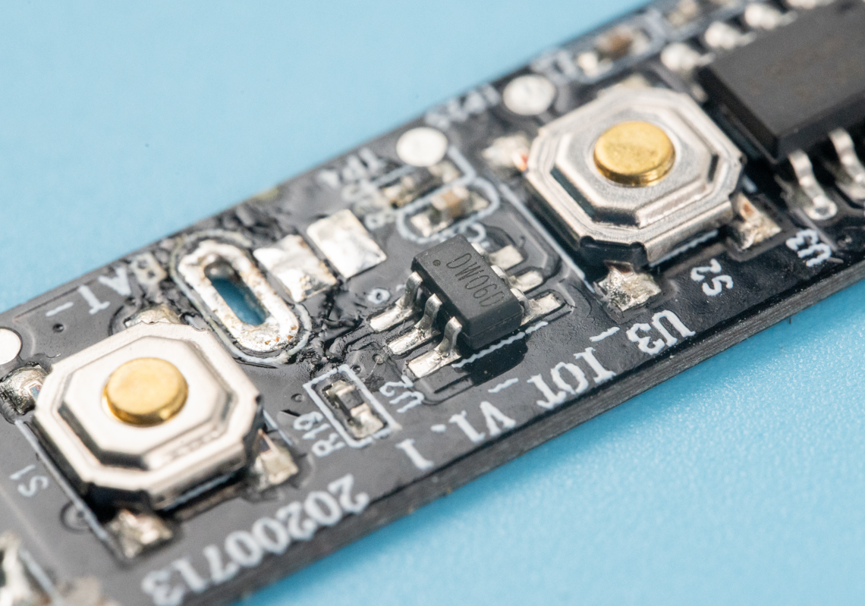

两个按钮之间还有一个芯片，是锂电池保护芯片DW06D。

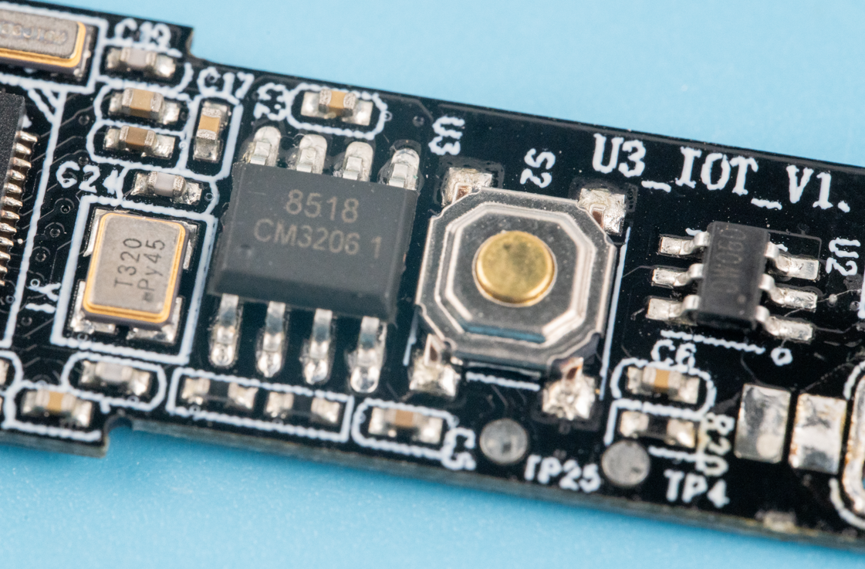

可以推测这颗SOP-8封装的8518就是配合DW06D进行锂电池保护的双MOS。
这是这个电动牙刷的动力来源，一颗18650锂电池，容量2500mAh。
以上就是这个电动牙刷的拆解。
