前言
全球知名家居品牌宜家近期在官网上架了一款具有品牌特色的SJÖSS20W USB-C PD快充充电器，售价39.99元。
这款产品不仅延续了宜家一贯的北欧极简环保设计语言，还附赠了可供用户个性化定制的彩色贴纸，可打造个性化的充电器。
在快充协议兼容性方面，产品兼容PD3.0、QC3.0、FCP、SCP、AFC等快充协议，能够为市面多数手机、平板电脑以及IoT设备快充/持续供电。
接下来充电头网就为大家带来这款宜家20W USB-C快充的拆解，一同探究其内部的用料。
产品开箱
包装盒正面采用了宜家标志性的白色极简环保设计，印有产品系列名SJÖSS、20W快充功率字样以及充电器的外观图。
包装盒背面印有详细的输入输出规格参数以及相关的环保回收标识。
开箱取出所有物品，除了充电器本体和说明书之外，宜家还非常贴心地附赠了一张彩色圆形贴纸，方便用户用来装饰标记。
充电器本体采用了亮面白色PC阻燃外壳，边缘过渡圆滑，输出端面板采用了清新的淡绿色设计，极具辨识度。
从正面看，机身整体非常素雅。

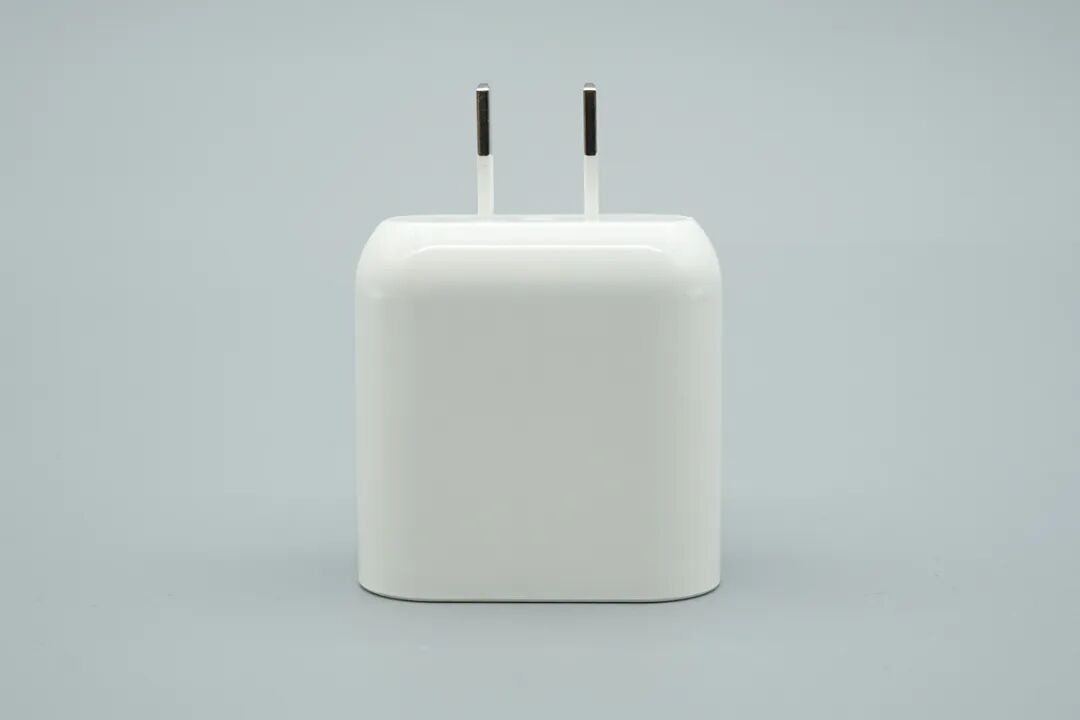

插脚侧一览，充电器采用了新国标双脚固定插脚设计。
淡绿色的输出端面板居中布置了一个单USB-C接口，上方印有20W PD功率标识。
充电器的侧面印有宜家LOGO，并使用激光雕刻有详细的产品铭牌和认证信息。
产品名称：USB-C充电器
型号：E2501-CN
输入：100-240V~ 50/60Hz 0.5A
输出： 5.0V/3.0A 15.0W、9.0V/2.22A 20.0W、12.0V/1.67A 20.0W、15.0V/1.33A 20.0W
制造商：IKEA of Sweden AB
产品已通过3C认证
中国制造
产品尺寸与重量
使用游标卡尺测得充电器机身长度约为43.86mm。
测得宽度约为44.24mm。
测得厚度约为28.17mm。
放在电子秤上称重，整体重量为46.9g，非常轻巧。
与苹果原装20W快充对比，两者体积大小相近。
将充电器拿在成年男性手中，大小如图所示。
快充协议测试
使用POWER-Z KM003C连接充电器，读取其支持的快充协议，显示支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A快充协议。
相关阅读：
进一步读取PDO报文，显示其具备5V3A、9V2.22A、12V1.67A、15V1.33A四组固定电压档位。
相关阅读：
电路板整体布局全貌解析
沿输出端面板的缝隙拆开外壳，可以看到内部的PCBA模块。
将整个PCBA模块从外壳中整体抽出，可见USB-C母座焊接在一块独立的垂直输出小板上，周围元器件之间的空隙采用打胶固定，以提升散热性能和抗摔性。
PCBA模块正面可以清晰看到左侧的输入EMI滤波元器件、中间的变压器、高压滤波电容以及右侧的输出小板与固态滤波电容等元器件。
PCBA背面设有整流桥、初级主控芯片、次级同步整流芯片以及光耦，初次级之间还设有麦拉片绝缘。
整体可见宜家这款20W充电器采用了QR+SR开关电源架构。
初级主控主控电路解析
分离快充输出小板，先看EMI输入滤波电路。
输入端的延时保险丝，规格为 2A/250V。
保险丝旁设有一颗双线并绕共模电感和一颗工字电感。
蓝色的压敏电阻特写，料号为07D681K，用于输入端的浪涌过压保护。
压敏电阻旁边是一颗黑色的NTC热敏电阻，丝印5D-7，用于抑制浪涌电流。
整流桥采用深圳市沃尔德实业有限公司的WRABS20M，规格为1000V 2A，采用ABS封装。这颗软桥通过较软的恢复曲线，以及平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

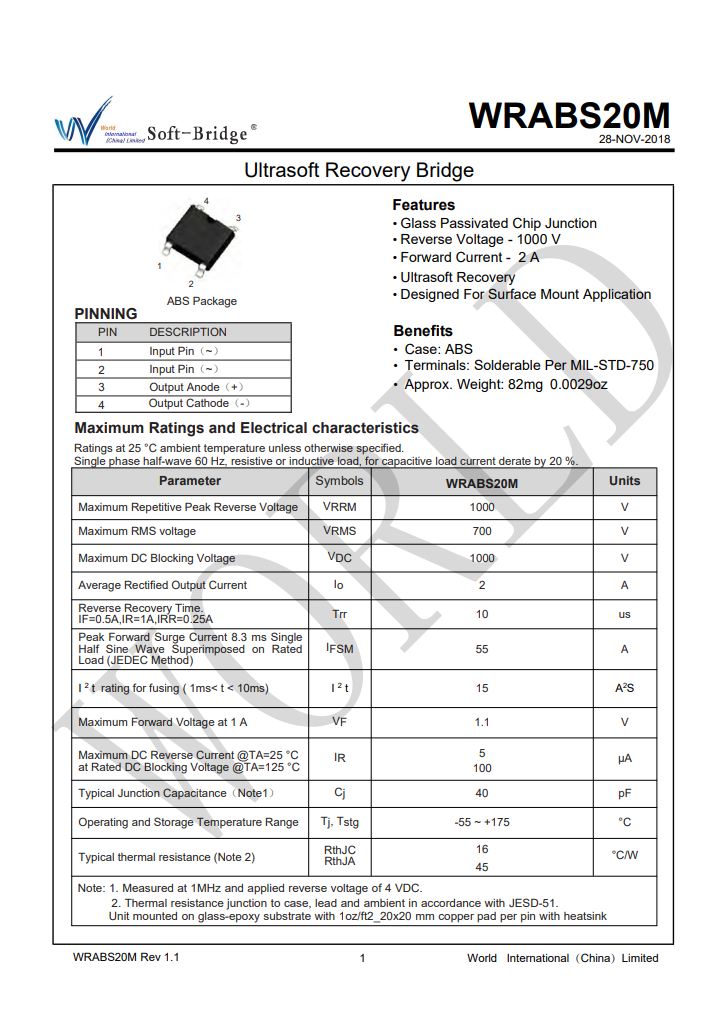

沃尔德WRABS20M的资料如上。
高压滤波电容特写，采用了两颗TOPZCON黄宝石的电解电容，两颗规格均为400V 15μF。

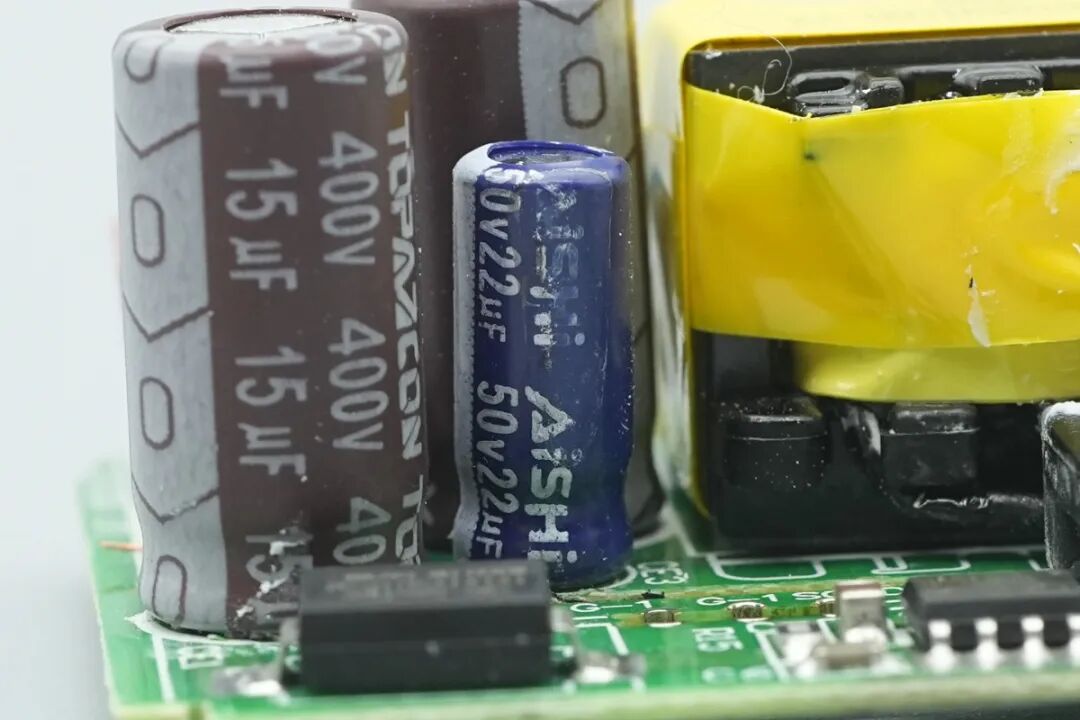

主控芯片的供电电容来自AiShi艾华，规格为50V 22μF。
充电器的初级主控芯片采用了东科的DK8020AP合封氮化镓芯片，采用ESOP-7封装，是由东科半导体推出的一款集成700V氮化镓的准谐振QR反激电源芯片。
相关阅读：
该芯片采用优化的谷底检测与锁定技术，通过在漏极电压最低点开启功率管，有效降低了开关损耗并显著改善了EMI，并简化了反激式电源的设计，满足市场对高效和高功率密度产品的需求。
DK8020AP最高支持200KHz 开关频率，待机功耗< 50mW，并内置了全方位保护功能。
该芯片符合无卤素及RoHS要求，非常适合应用于高功率密度快速充电器、笔记本和平板电脑适配器，以及各类辅助与待机电源系统。

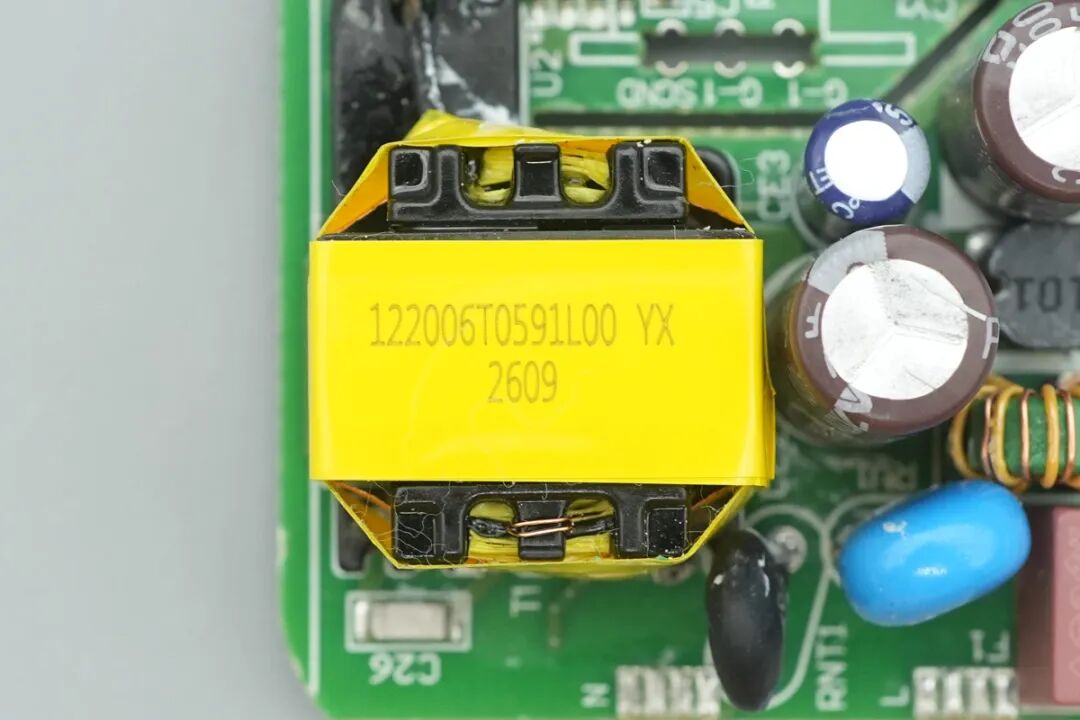

变压器外包有黄色高温绝缘胶带，顶部喷码122006T0591L00 YX。
一颗光耦丝印LQ01 1009。
一颗Y电容来自JingQin精勤，料号1Y1X1Y5U102M。
同步整流电路解析

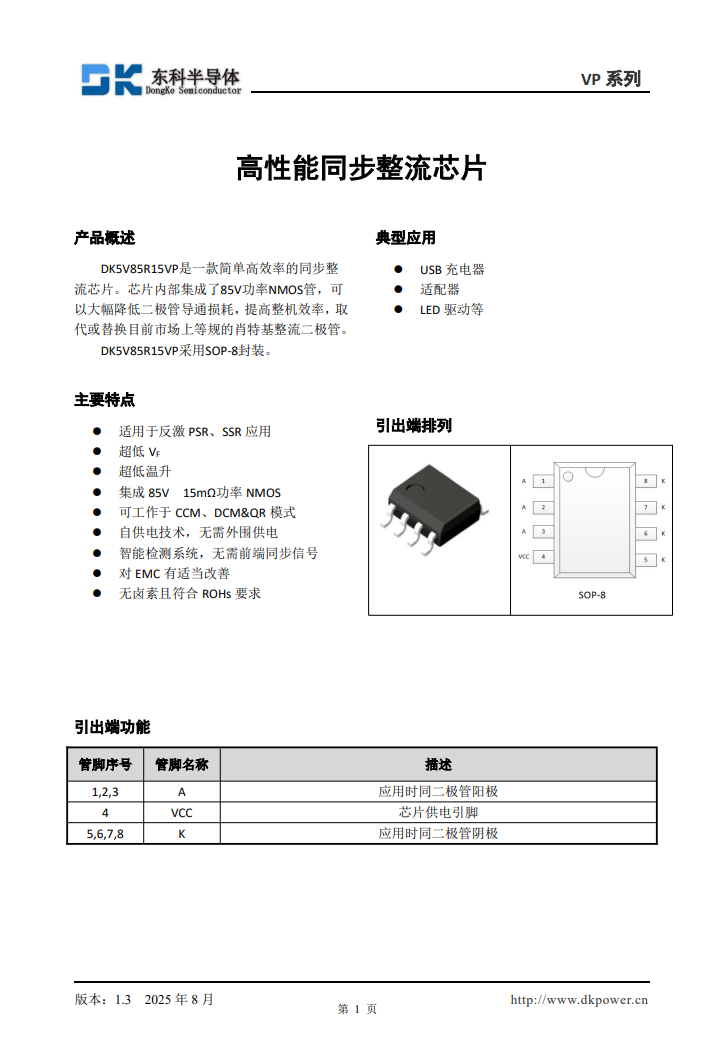

产品内置的同步整流芯片为东科DK5V85R15VP，采用SOP-8封装。该芯片内部集成了85V、15mΩ的功率NMOS管，专为替代市场上同等规格的肖特基整流二极管而设计。
该芯片通过其超低的导通压降，它能够大幅降低二极管的导通损耗并实现超低温升，从而显著提升整机电源的转换效率。
该芯片全面兼容反激PSR和SSR应用，并支持在CCM、DCM及QR等多种模式下稳定工作。
其内置的自供电技术和智能检测系统，使其无需任何外围供电或前端同步信号即可独立运行，极大地简化了电路设计并改善了EMC性能。该芯片广泛适用于USB充电器、电源适配器以及LED驱动等应用领域。
快充输出电路解析
最后将视线转移到独立的快充输出小板，小板正面是黑色胶芯USB-C母座以及VBUS管。
小板背面设有一颗协议芯片。
产品内置的协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。
相关阅读：
该芯片支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
英集芯 IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
此外 IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

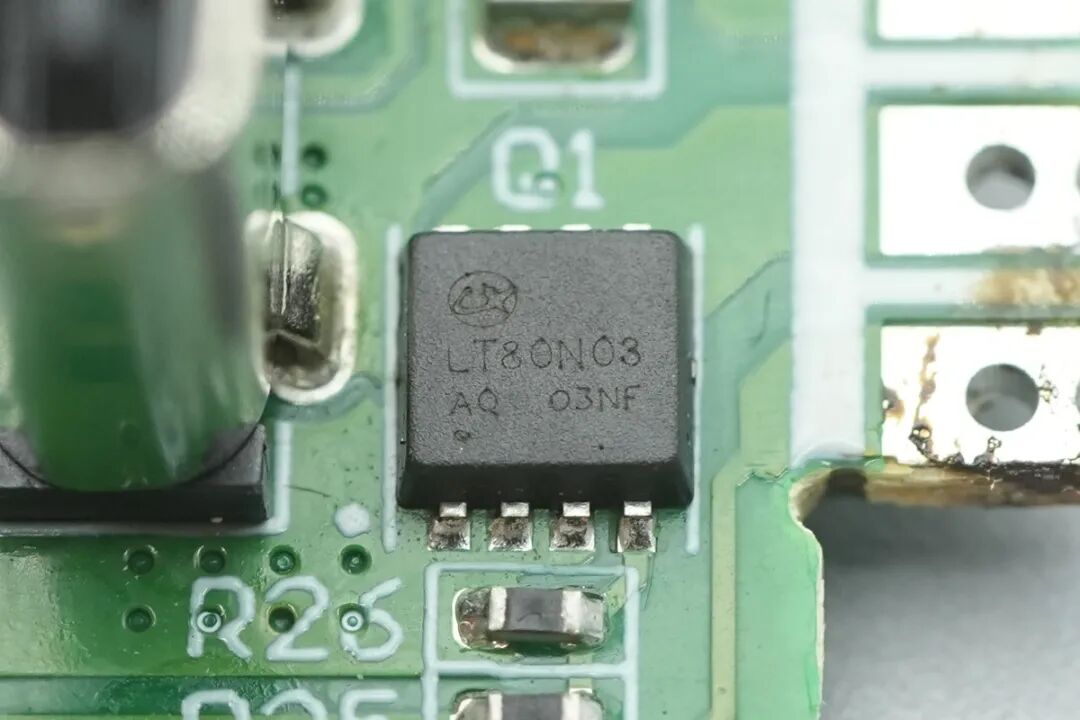

VBUS开关管来自LXMICRO凌讯，丝印LT80N03，NMOS，耐压30V。
输出滤波电容来自CH创慧，规格为25V 680μF。
全部拆解完毕。来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
通过本次拆解可以看出，宜家这款20W USB-C快充不仅在外观设计上保持了北欧风的极简风格设计，其内在设计同样可圈可点。
内部电路板整体布局清晰紧凑，电路架构上采用了东科高集成度的初次级电源方案DK8020AP+DK5V85R15VP，搭配英集芯IP2723T协议芯片，保证了快充协议兼容性和稳定的输出。
整体而言，这是一款兼顾了外观颜值与实用性的入门级快充产品。
