看到闲鱼有人20块钱出这个摄像头，虽然外壳看起来不咋地，但好歹是20元包邮啊，我毫不犹豫就拍了下来。拿到第一眼：这外壳看起来塑料感也太强了，估计里面没啥好东西。

后面有一个以太网接口，一个很有年代感的Micro-USB的5V供电口。

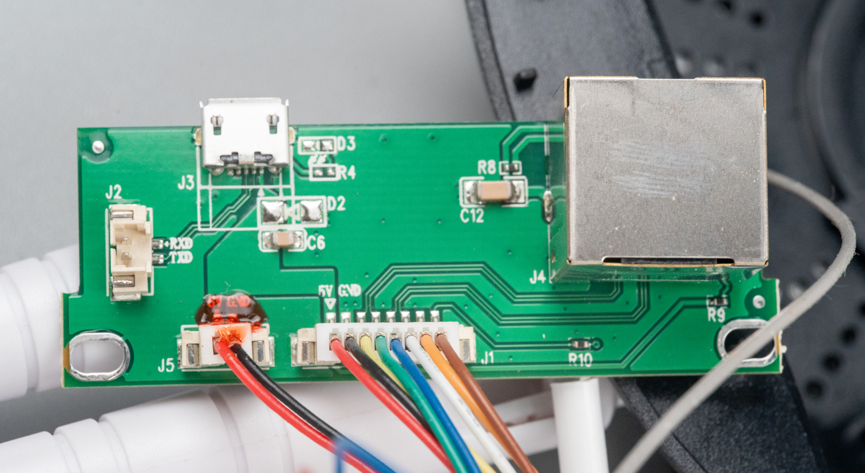

拆开一看，有一个以太网转接板，把以太网连接器进来的信号转接成8根排线，接到内部摄像头板子了。

这个转接板倒是很简单，上面没啥电路，只是把USB供电输入和以太网通信转接到核心板上了。

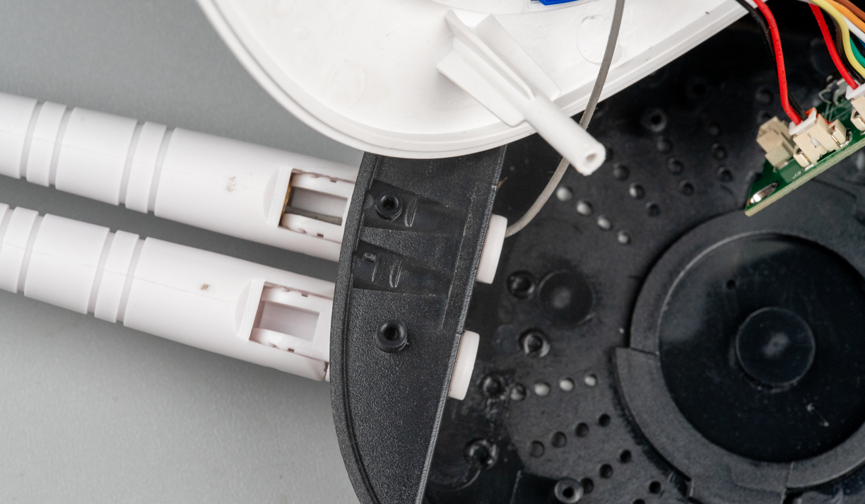

这个摄像头尾巴上杵了两个天线，我以为两个天线都用到了，结果只有一个天线里有同轴线，另一个天线外壳起装饰作用。

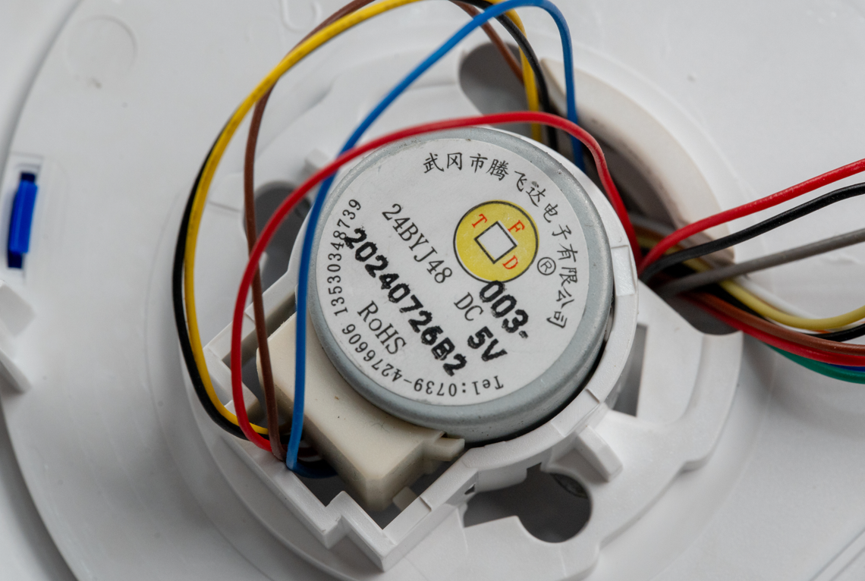

底座上有一个步进电机，型号24BYJ48，5V供电。

从底座转盘中间穿过来的一股线，全部进入了摄像头的大脑。

两边的耳朵使用卡扣结构固定。

拆掉卡扣结构就可以把两边的耳朵拿下来。

这里还有一个电机出轴，用来驱动摄像头上下转动。

拆开后脑门上的三个螺丝，打开后盖，就可以看到电路板了。

说实话，看到这个电路板的第一眼，我就感觉一开始小瞧了这个摄像头，现在看来电路板还是不错的。

上面用了一颗来自北京君正的SoC，型号是T31，这是一颗以视频处理为核心的低功耗芯片，有H.265编码，ISP图像优化，可选NPU加速等等，在安防监控领域用的确实不少。君正这个芯片最大的特点是，它采用的是MIPS的架构，和ARM架构有一定区别。

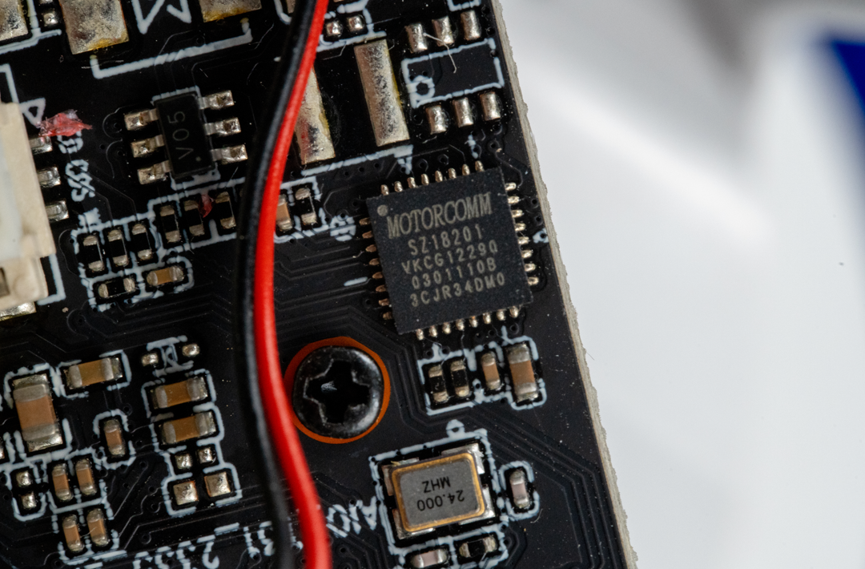

板子上还有一颗来自裕太微电子（Motorcomm）的SZ18201，这是一款低功耗单端口10/100 Mbps以太网PHY，提供通过标准双绞线电缆传输和接收数据所需的所有物理层功能。它支持通过标准MII和RMII接口连接到MAC。这个PHY芯片价格挺便宜，一块左右。

前面提到只有一个鞭状天线里真的有天线，而这个天线就是通过这个无线模块引出去的。这个无线模块采用ZT9101芯片，这个方案是用来替换联发科MT7601的。

板子上有一个MSOP-8封装的MIX9015，没有查找到具体品牌和型号，但是根据引脚布局看，它的5和8脚走线到了喇叭的连接器上，毋庸置疑这应该是一个音频功放。

主板的另一面。摄像头，带IR-CUT切换器，坐镇中间。

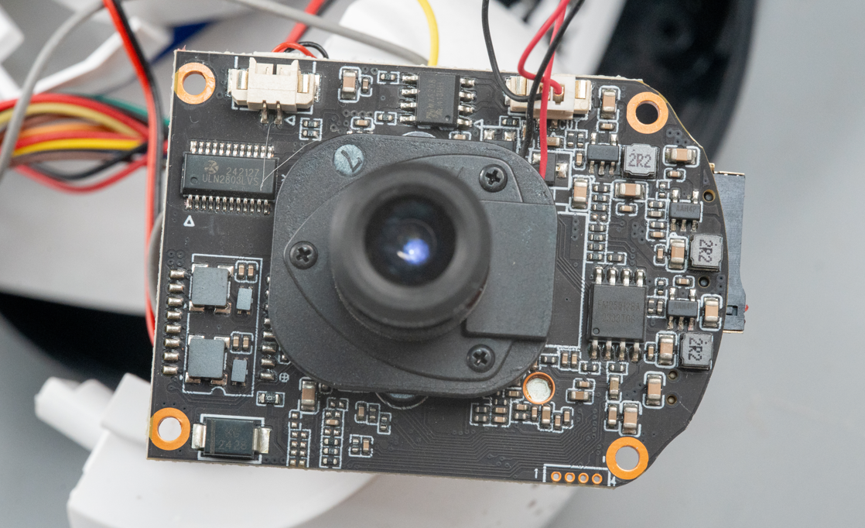

摄像头旁边有一个来自中科亿达的MX6208，这是一个用来控制和驱动IR-CUT里的双向马达的芯片。

来自兰科的ULN2803LVS，八路达林顿晶体管阵列，用在这里是干啥的我也不知道，没有详细追究它的行事责任。

这是以太网变压器电路，采用了分立式电容型CHIP LAN方案。该架构的本质，是在磁性与非磁性边界上对共模阻抗谱进行了离散化重构，以基板寄生参数为代价，换取了网络拓扑的解析自由度，从而在传输线瞬态响应与供应链博弈论之间达成了帕累托次优解。说人话，就是这种方案成本比较低。

这是这个电容式网络变压器的原理图，我在以前的文章中详细的写过这种方案。

板子上给SoC的三路供电，并未采用集成的PMIC，而是采用了三个分立DC-DC电路。

镜头。

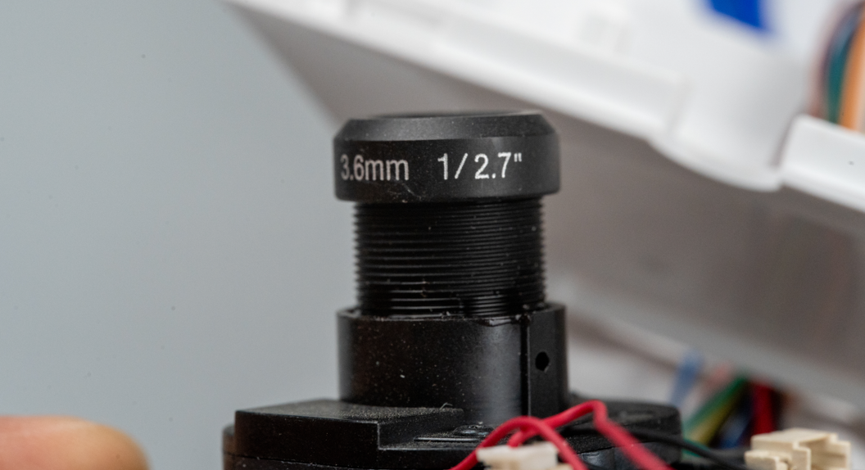

这个传感器是1/2.7寸，在这种低成本的监控摄像头里不算小。

红外LED夜夜视补光灯板及麦克风。

这个灯板上有一颗灯珠和其他灯珠是不一样的。这个应该是红外光敏二极管，用来检测环境光（主要是红外光）并在夜间检测到有物体移动时打开IR补光。在一些更高端的方案中，会使用环境光传感器ALS，它内部集成了光电二极管和信号处理电路，可以抑制红外干扰。

德州仪器（TI）的参考设计TIDA-01586就采用了OPT3001环境光传感器，用于高端IP网络摄像头的红外照明子系统。

这个灯板是单面板，走线这一面焊接了端子，同时也有信号说明，其中黄色的线是IR，应该就是红外光敏二极管的输出信号。

20元包邮捡来的摄像头，本以为是个塑料壳电子垃圾，拆开一看感觉还不错。内部采用北京君正T31主控搭配裕太微PHY，无线、音频、电机驱动、IR-CUT控制电路分工明确，用料完整，做工相对而言还行。以太网部分采用了低成本的分立式电容型CHIP LAN方案。灯板上的光敏二极管负责环境光检测，自动控制红外补光。总之，20块钱能买到这么一套完整且做工用心的方案学习一下，确实超值了。
