【内容目录】
一、制程持续微缩背景下，离子注入具备哪些关键价值？
二、多元掺杂需求下，离子注入设备演化出怎样的细分技术谱系？
三、离子注入机存在哪三大核心控制壁垒？
四、PIII 等离子体浸没离子注入有何独特机理？
五、全球双寡头垄断之下，国内离子注入设备企业突围路径何在？
六、未来产业趋势与国产突围路径
制程持续微缩背景下，离子注入具备哪些关键价值？
在集成电路制造工艺的数百道工序中，掺杂（Doping）是决定半导体器件电学性能、构建晶圆微观 PN 结的核心环节。
作为半导体前道制造的“核心四件套”之一，离子注入机与光刻机、刻蚀机、薄膜沉积设备共同构成了现代晶圆代工线的技术基石。其基本物理机理是将特定化学元素的原子（如硼、磷、砷等）电离，并在强电场作用下加速，使其获得极高的动能，最终以高速射入目标硅片或化合物半导体晶圆内部。这些高能离子在与衬底原子的碰撞中逐渐减速，并最终停留在特定的深度，通过后续的热退火激活，从而改变晶圆局部区域的导电类型、电阻率及迁移率。
与传统的化学/物理热扩散掺杂技术相比，离子注入工艺在现代微纳制造中展现出不可替代的代际技术优势，并彻底解决了热扩散的诸多物理局限。
多元掺杂需求下，离子注入设备演化出怎样的细分技术谱系

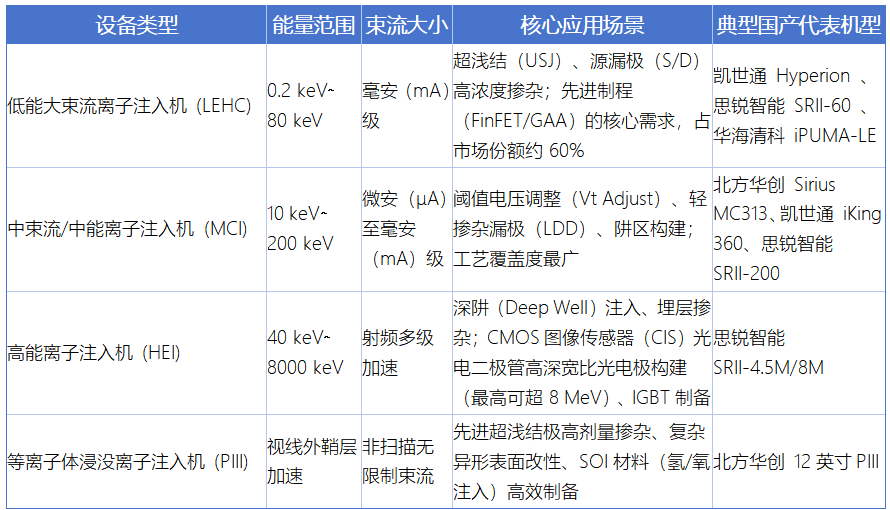

为了满足集成电路工艺中从超浅结（Ultra-Shallow Junction）到深阱（Deep Well）的多元化掺杂深度与浓度需求，离子注入设备在长期的产业演进中形成了高度细分的技术谱系。
离子注入机研发的技术壁垒极高，其复杂程度涵盖了精密电磁学、高真空技术、高频微波、粒子物理以及精密机械制造。其关键核心参数及技术壁垒主要体现在以下三个维度：
1.角度精度控制： 在亚 28 纳米及更先进的逻辑晶圆制造中，离子束进入晶圆表面的投影角度偏差必须被严格控制在 ±0.1∘以内。随着线宽微缩，高精度的角度调控能够有效避免通道效应（Channeling Effect）和遮挡效应对晶圆三维沟道电学特性的不良干扰。
2.剂量与均匀性控制： 离子注入剂量的均匀性直接决定了芯片上数十亿个晶体管阈值电压的一致性。系统需要使用先进的法拉第杯（Faraday Cup）阵列对扫描的离子束进行动态实时测量，并反馈调节束流的扫描速度与晶圆台的运动轨迹，确保晶圆面内的剂量偏差及均匀性得到高精度控制。
3.能量纯度与能量控制： 离子的能量偏差直接关系到注入深度的精准度，系统能量控制精度要求高达 ±1% 。高能离子注入机需要利用高频射频（RF）加速系统，通过数十个谐振腔的精密相位联调，在几米的光路内将离子能量提升至百万电子伏特（MeV）量级，这涉及极其繁琐的联调参数控制。
尽管大束流等部分设备已国产化，但注入机最底层的核心零部件，如高压电源模块、高精度质量分析器（用以磁选出特定质量电荷比的单一离子束）、离子源灯丝等，目前依然高度依赖进口，是产业链自主化过程中亟待攻克的深水区。
PIII 等离子体浸没离子注入有何独特机理
相较于传统的束线式（Beamline）离子注入机，等离子体浸没离子注入（PIII）是一种具有颠覆性的非视线（Non-line-of-sight）掺杂技术。其工作原理是直接将待处理工件置于高密度的等离子体源中，并在工件上施加高压负脉冲偏压。此时，等离子体内的正离子会在工件周围形成的等离子体鞘层（Plasma Sheath）电场加速下，从各个方向全方位、各向同性地射向工件表面。
优势： 彻底摆脱了传统束线式注入机“逐行逐列”物理扫描限制，能够实现整片晶圆的整体、高效率注入，在大面积处理和大规模量产（如制备 SOI 材料的氢/氧注入）中效率可提升达 10 倍，且设备设计大为简化，工艺与建线成本显著降低。 多元表面工程应用： 在半导体制造之外，PIII 技术在材料物理及生物医学领域亦得到了广泛应用。例如在钛基骨植入物等生物医用材料领域，利用 PIII 技术将钴、银或锌元素注入钛基表面，可使受试细菌（如耐甲氧西林金黄色葡萄球菌）的粘附减少达 80% 以上，在促进成骨细胞黏附、分化与骨愈合的同时，无需抗生素即可阻断术后感染风险。此外，PIII 还可大幅提升航空发动机叶片、钛/铝合金组件的高温抗氧化性、耐磨损及耐腐蚀性能。 技术局限性：等离子体注入本身也存在一定的技术瓶颈。由于其依赖等离子体鞘层加速，容易带来注入剂量的不均匀性，且注入层深度通常较薄。此外，高压运行下系统极易发生瞬时打火（Arcing）现象，因此通常要求采用脉冲偏压工作，以防止打火并留出时间让等离子体在工件周围恢复密度。 界面物理机制：利用PIII进行高剂量注入时，往往会形成离子束界面混合（Interface Mixing）效应，强烈碰撞使界面原子结构杂乱无序，能够显著提高薄膜与基体之间的结合力（可通过scratch试验验证）。若注入剂量超过被注入材料的固溶度极限，则能通过离子束合成法（Ion Beam Synthesis）在基材表面析出全新的纳米级稳定或亚稳态相，从而全面改善材料的机械与物理特性。
在全球双寡头垄断之下，国内离子注入设备企业突围路径何在？
全球半导体离子注入设备市场呈现极高集中度的双寡头垄断特征。根据第三方市场研究机构的多维度统计，该市场近年来呈现稳健的增长态势。
在区域分布方面，以中国、日本和韩国为主导的亚太地区是全球半导体离子注入设备的绝对核心驱动力量。2025年，亚太地区以约30.56%份额占据全球最大的市场份额，其后为北美（约占25%～27%）与欧洲（约占20%～22%）。
从全球供给端竞争来看，应用材料和Axcelis合计垄断了全球约90%的市场份额（Gartner）：
应用材料：凭借对瓦力安（Varian）的经典并购，在离子注入领域长期占据统治地位，其总体市占率在 50% 以上（部分成熟节点甚至可达 70%），产品线全方位覆盖了大束流、中束流和超高剂量离子注入。自2000年以来，AMAT 的市场份额长期稳定在 30% 以上，甚至部分年份达到绝对统治级别。 Axcelis：主要在高能离子注入机赛道具有绝对主导权，其高能机市占率达到55%。2020年其营收为4.75亿美元，净利润为0.50亿美元。 Nissin（日新）：以中束流离子注入机为主力产品，市占率约10%。日新在国内的固安OLED项目、合肥晶合12英寸量产线上均成功中标并实现了离子注入机的批量交付。
面对海外巨头的长期市场封锁与技术垄断，中国本土离子注入设备厂商在国家政策、资本介入以及晶圆厂强烈的供应链安全需求推动下，开启了加速追赶的过程。
凯世通（先导基电）
覆盖先进逻辑大束流、先进存储大束流、中束流（支持高温/极低温）； 2025年凯世通实现销售收入 3.48 亿元（同比增长 44.55%）；2025年交付 10 多台、验收超 15 台 12 寸机台，累计过货突破 1000 万片；2026年3月发布 Hyperion 先进制程大束流机及 iKing 360 中束流新品。 国产替代的领军企业，依托大股东先导科技集团，实现“半导体装备+核心零部件+新材料”的垂直一体化产业链协同。
芯嵛半导体（华海清科）
12英寸低能大束流 （iPUMA-LE)、先进制程低温注入机 (iPUMA-LT）。 2024年底华海清科以不超过 10.05 亿元全资收购芯嵛半导体；2025年7月首台 12 寸低温注入机 iPUMA-LT 交付国内逻辑龙头；2025—2026年大束流 iPUMA-LE 批量交付国内头部逻辑/先进存储晶圆厂。 凭借华海清科强大的 CMP 客户渠道和品牌效应，实现大束流与低温关键制程设备的快速市场渗透，规模化放量提速。
思锐智能
高能射频机 （SRII-4.5M/8M，覆盖 28nm/最大 8MeV）、大束流机 （SRII-60/200)。 2023年首台高能离子注入机取得突破并获得客户订单；2024年高能离子注入机在 CIS 等前沿量产线加速国产化替代。 在高能注入领域技术领先，实现射频段传输效率高达 30%∼50%，能量分辨率高达 ±1%（显著优于行业 ±2.5% 的平均水平）。
北方华创
中束流硅 IC 注入机（Sirius MC313）、SiC高温注入机、12英寸等离子体浸没注入机； 2025年3月 SEMICON China 大会正式发布 Sirius MC313 12寸注入机，标志着正式进军离子注入设备市场；同步推出 SiC 专用高温型机台； 平台化半导体设备巨头，通过将离子注入设备纳入其庞大的前道工艺版图（刻蚀、薄膜、清洗等），提供一站式、全套的前道掺杂与刻蚀电镀解决方案。
中科信
中/大束流及高能注入机全谱系覆盖； 成功实现离子注入机全谱系产品国产化，具备为全球代工厂提供一站式注入解决方案的能力，并持续在国内 Fab 厂批量放量； 国内最早攻关注入机的主要实体之一，在成熟制程大束流和中束流的量产线上起到了奠基和基石替代作用。
以下将细分赛道结构性机会进行进一步拆解：
成熟制程：高集成度、高产能与 CIS 特殊工艺机遇
在中国大陆成熟制程产能高速扩建的背景下，成熟制程离子注入设备仍然拥有庞大的市场基盘。这一赛道的结构性红利主要集中在逻辑工艺平台升级和特定器件（如 CMOS 图像传感器 CIS、IGBT 功率器件）的放量上。
如CIS 带来的高能高 MeV 级需求， 随着智能手机相机像素和车载智能驾驶摄像头要求的提高，CIS 的光电二极管需要向极高深宽比发展，以提高光电转换效率并减少噪声。这就要求离子注入设备能够提供高能（通常为 8 MeV 甚至超过 10 MeV）的精确深层注入，高能离子注入机因而成为 CIS 量产线中不可或缺且溢价极高的机台。
国内诸如思锐智能的 SRII-8M 正是瞄准了这一高能细分赛道，通过采用先进的射频加速系统实现了这一特殊成熟工艺的突围。
先进制程：浅结、超低温注入与等离子体浸没的关键工艺节点
当晶圆工艺节点微缩至 28 纳米以下，并进一步向 14nm/7nm/5nm FinFET 及 GAA 架构演进时，离子注入工艺面临着前所未有的物理挑战：
源漏极极浅结（USJ）： 要求极低的注入能量（<1 keV）与极高的注入剂量，这导致传统的束线式注入机由于空间电荷效应（Space Charge Effect）出现“束流发散”。在此场景下，开发高剂量、超低能大束流注入机，或者引入 12 英寸等离子体浸没离子注入设备（PIII）成为物理上的必然选择。 超低温注入（Cryogenic Implantation）： 在高剂量掺杂时，高能离子的碰撞会使晶圆表面硅的单晶晶格完全非晶化。为了精确调控非晶化层深度并抑制后续退火时的瞬态增强扩散（Transient Enhanced Diffusion, TED），行业引入了超低温/极低温（通常低于 −100∘C）注入工艺。
第三代半导体（以 SiC、GaN 为代表）的耐高温技术要求
在新能源汽车、光伏储能及 AI 服务器电源管理芯片（PSU、VRM、POL）高效率转换要求的驱动下，第三代半导体（宽禁带半导体）材料的应用正迎来爆发式增长。
由于碳化硅（SiC）的禁带宽度是硅的约 3 倍、击穿电场强度是硅的约 10 倍，且热导率是硅的 3.3 倍，使得 SiC 器件能够在高频、高压、耐高温及超低损耗的极端环境下稳定运行。
然而，SiC 的碳硅共价键能极高、晶格结构极其坚硬，在室温下进行离子注入会导致 SiC 晶格严重损伤，并在表面产生无法通过热退火修复的非晶化层。
为了克服这一物理局限，SiC 器件制造必须采用高温度控制的离子注入系统：
高温注入： 在注入过程中，将硅片加热至 500∘C 甚至 1000∘C 的超高温。高温注入能够赋予晶格原子足够的动态热能，在离子碰撞的瞬间进行“原位晶格自我修复”（Dynamic Annealing），从而防止晶格彻底非晶化，大幅提高激活良率。 温度均匀性壁垒： 这对注入机提出了苛刻的挑战，设备靶室和静电卡盘（Electrostatic Chuck, ESC）必须能在超高温高压强束流下实现极其优越的温度均匀性控制。
未来产业趋势与国产突围路径
当前，全球与中国离子注入机产业的演进趋势呈现以下态势：
1.平台化整合与产品矩阵全覆盖： 离子注入机单机研发耗时长、前期投入高、客户验证壁垒高耸。全球巨头如 AMAT 通过并购和设备多品类协同，已实现平台化供货。国内设备企业也在向此方向演进，北方华创、华海清科等平台化半导体设备巨头通过自主研发或并购控股，逐步构建起“工艺套件包”（如华海清科的“CMP+离子注入”，北方华创的“刻蚀+薄膜+清洗+注入+电镀”），通过协同效应降低客户准入门槛。
2.供应链国产化与底层生态安全： 虽然大束流注入机已在部分 Fab 厂实现国产替代，但离子注入机高耸的技术壁垒还体现在底层核心零部件上——高压电源模块、高精度质量分析器、离子源灯丝及静电吸盘仍高度依赖进口。未来的突围重心必然会向产业链底层零部件深水区迈延，提升供应链国产化率、建立本土零部件供应联盟成为保障生产安全的重要课题。
面对国际巨头近乎垄断的竞争格局，国内厂商要实现市占率从目前的极低水平（行业测算，国产注入机总体份额尚不足 5%）提升至未来两到三年内的 15% 以上，可以从以下三条路径进行突围：
路径一：构建半导体全产业链一体化生态
先导基电（凯世通）的运营模式提供了一个极佳的产业突围样本。凯世通依托其大股东先导科技集团，不仅在系统装配层面发力，更积极协同先导集团在基础材料（如铋金属及其他先进功能材料）以及核心零部件自主研发供应方面的优势，共同攻克高精度质量分析器等底层“卡脖子”难题，保障了供应链的自主性与安全性。
这种“装备与核心零组件协同”的垂直一体化战略，极大地提高了供应链韧性，减少了对海外供应链的依赖，使得凯世通 2026 年出货量有望大幅跃升，力争突破年出货 60 台的大关。
路径二：细分赛道单点突破，标杆客户赋能品牌
新晋厂商应避免与海外巨头全线铺开式肉搏，而是应选择最急迫、国产率最低的细分工艺环节进行精密攻坚。
华海清科（芯嵛半导体）： 集中优势资源攻关先进存储与低温大束流，其低能大束流机 iPUMA-LE 与低温大束流注入机 iPUMA-LT 分别在存储龙头和逻辑巨头处完成验证并取得批量订单，一举打破国外巨头在超低温及关键大束流节点的坚冰，实现了业务的单点爆破与规模化应用提速。其母公司华海清科采用渐进式股权收购战略，先参股孵化，再于 2024 年底以不超过 10.05 亿元全资收购，规避了早期研发的财务风险，为实现离子注入系列的全面爆发奠定了极佳的资本与产业根基。 思锐智能： 凭借对高能射频加速技术的多年沉淀，专攻 MeV 级别的高能离子注入机，针对 CIS 图像传感器这一高端成熟赛道完成了深度绑定与突破。
路径三：横向做宽产品平台，纵向做深一站交付
随着半导体行业进入新一轮扩产周期，Fab 厂更倾向于减少供应商管理成本、采购一站式工艺包。 北方华创作为国内半导体设备的领军者，在 SEMICON China 大会上高调发布首款 Sirius MC313 12 英寸中束流离子注入机及等离子体浸没式设备，其核心战略便是将离子注入设备纳入其已经成熟的硅片制造、逻辑芯片与化合物半导体的整体前道工艺包中 。
此外，在发布 Sirius MC313 的同一天，北方华创亦重磅推出了其首款 12 英寸 TSV（硅通孔）铜填充电镀设备 Ausip T830。这种通过将注入机与现有的热处理、刻蚀、清洗和电镀装备进行有机捆绑与技术联调的策略，能够为 Fab 厂提供全套的掺杂和结形成技术方案，显著缩短客户的整线工艺调试时间，这也将成为未来国产注入设备获得跨越式市占率提升的核心驱动方式。
结论
离子注入机作为半导体芯片制造的核心壁垒设备，其国产化已由简单的“整机组装”阶段，步入以“超低温、超高能、等离子体浸没”为代表的先进制程工艺攻坚期，以及以“高压电源、高精度质量分析器、高温静电吸盘”为代表的底层零部件自主化深水区。
参考资料：
1.Progress in antibacterial/osteogenesis dual-functional surface modification strategy of titanium-based implants - PMC, https://pmc.ncbi.nlm.nih.gov/articles/PMC10581867/
2.宽禁带碳化硅晶片键合研究进展 - Researching, https://www.researching.cn/ArticlePdf/m00001/2025/52/18/1803008.pdf
