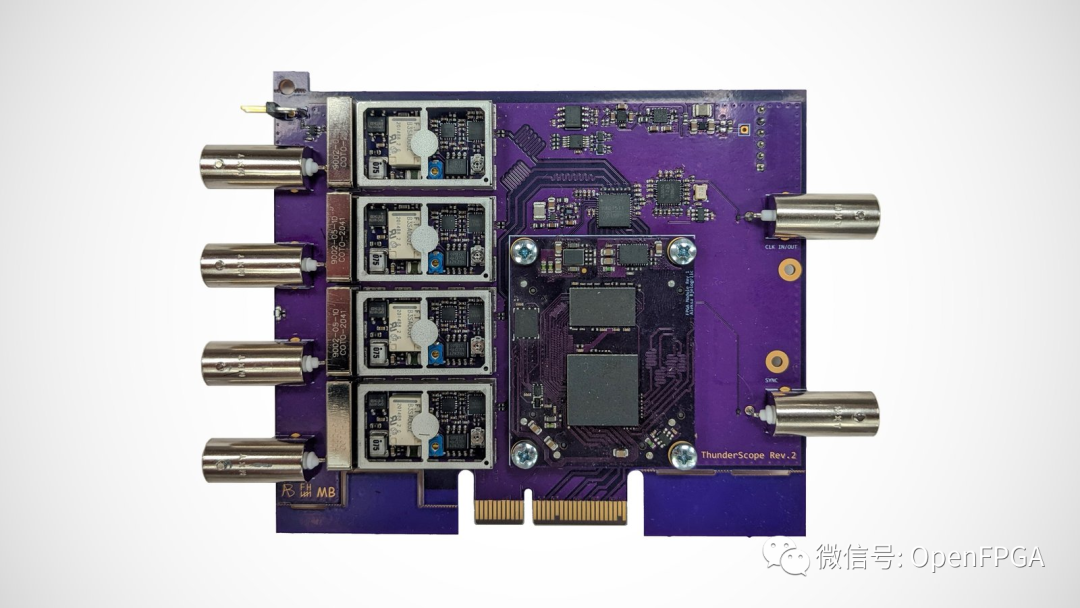

其实用FPGA做的示波器有很多，开源的相对较少，我们今天就简单介绍一个使用FPGA做的开源示波器：

特征

• 模拟通道：四个
• 模拟带宽：350 MHz
• 采样率：1 GS/s
• 分辨率：8位
• 电压范围（使用 1× 探头）：每格 1 mV 至 10 V
• 内存深度：自由可以分配多少GB！
• 兼容性：Windows 和 Linux

开源链接

❝

❝

特点和规格

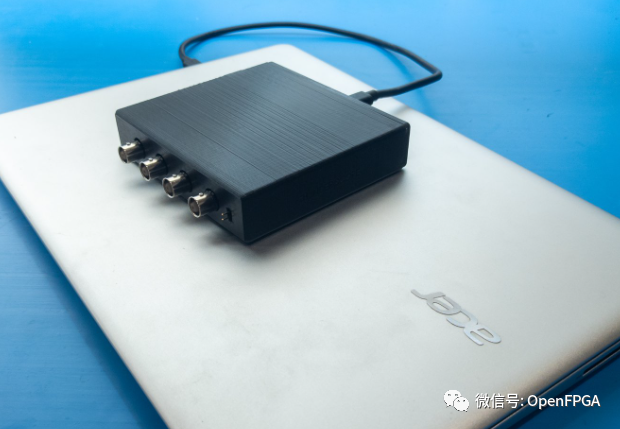

紧凑型设计

整个测试可以由笔记本电脑控制和供电，然后在测试完成后放入笔记本电脑包中。

灵活的带宽

ThunderScope 的通道均额定为 350 MHz，而不是通过将每个通道的带宽限制在 100 MHz 来削减成本。这充分利用了 ADC 的 1 GS/s 采样率.

功能强大的 Artix-7 FPGA 可实现最大数据吞吐量

通过使用Xilinx 的 XC7A35T-2CSG325C Artix-7 FPGA，ThunderScope 可以将 1 GB/s 的实时采样数据传输到设备上，而不会丢失任何一个采样数据！具有 1 Gb/s 能力的 SelectIO 输入通过 10 个 LVDS 对从 ADC 接收 1 GB/s 的数据。然后使用 32 位宽 DDR3L 接口缓冲该数据，原始吞吐量为 3.2 GB/s。最后，数据使用 4 个 PCIe Gen 2 通道以 2 GB/s 的速度发送到设备上 - 直接或通过 Thunderbolt 3。该 FPGA 总共可处理 6.2 GB/s 的数据 - 同时控制板上的所有其他部件！
