做嵌入式的兄弟们在做嵌入式图像识别处理类项目SoC选型的时候，一般都会选择集成了ISP的SoC。

那什么是ISP呢？

ISP（Image Signal Processor，图像信号处理器）的作用是对前端图像传感器输出的原始信号进行后期处理，听起来有点类似PS的功能（谁说视频不能PS，我直接在芯片里就完成了视频的PS）。

不同的人PS出来的照片美感不同，而ISP如果不调试优化，也很难输出高成像质量的视频。

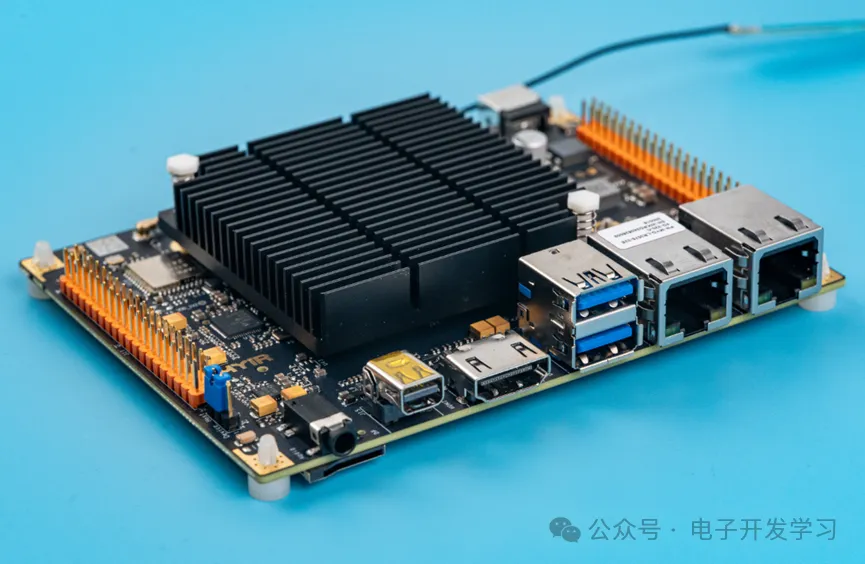

本文基于米尔RK3576开发板（我之前测评过：）进行MIPI Camera ISP调试，让开发者能快速理解ISP调试的过程。

一 ISP调试的必要性

说白了，ISP调试就是解决摄像头硬件本身的缺陷，把拍出来的画面搞成和人眼看到的画面尽可能一致。摄像头硬件有以下三大缺陷需要靠算法来弥补：

1、弥补传感器的物理缺陷

光谱响应曲线不同的问题：图像传感器和人眼本身对不同颜色的感知度就不一样，也就是说，二者的光谱响应曲线存在差异，需要通过色彩矫正矩阵CCM来给进行矫正。

噪点和坏点问题：在暗光环境下，传感器本身会因为半导体热运动而产生暗电流噪声，而且还可能存在坏点，这些问题反映在画面上就是噪点。需要通过黑电平校正BLC、坏点校正DPC和降噪模块进行处理。

2、镜头本身有畸变

镜头阴影问题：受镜头的物理结构影响，画面边缘进光量天生就比中心少，所以拍出来的图像四角会偏暗。可以通过镜头阴影校正进行补偿。

变形问题：镜头是圆的，但传感器是平的，光线经过折射之后会导致图像变形，可以通过几何校正算法来修正。

3、还原真实的色彩环境

人眼有一个比较牛的功能叫“颜色恒常性”——不管是在暖黄的灯泡下还是冷白的日光下，咱们看白纸都觉得它是白的。但是传感器不一样啊，在不同光源下拍同一张白纸，一会儿偏黄一会儿偏蓝。这需要通过自动白平衡AWB算法来校正色温带来的偏差，从而确保在不同光源下得到与人眼看到一样的画面。

说到这里，你可能也发现了，ISP调试是一个与“审美”相关的事。你可以基于标准光源箱、色卡、图卡等设备，通过量化指标（如信噪比、色彩误差、清晰度等）建立科学的成像基准，确保系统参数的准确性，这叫做客观调试。也可以从人眼感知的角度和视觉审美的角度去调试，从而达到更好的成像效果和质感，这叫主观调试。

二 调试准备

1、硬件准备：这里我们采用米尔RK3576开发板，另外需要准备专业ISP调试灯箱，摄像头模组。

2、摄像头资料准备：为保证调试方向正确，需要准备传感器和模组的规格书、初始化序列、曝光配置公式、模组靶向尺寸等等。

3、实验设备：以下这些设备用来搭建标准化的光学实验环境。

• 镜头盖或者遮光布，用来遮挡镜头，进行黑电平BLC标定。

• 标准光源，配备至少7 种标准光源（HZ、A、CWF、TL84、D50、D65、D75）及可调亮度光源，用于AWB、CCM 等模块在不同色温下的标定。

• 匀光片，用于镜头阴影校正LSC。

• 爱色丽24 色色卡，用于色彩校正矩阵（CCM）及自动白平衡（AWB）模块的标定。

• 灰度渐变卡，用于噪声分析、动态范围及Gamma 曲线标定。

• 棋盘格标定板，用于几何畸变校正（LDC）参数提取。

三 环境搭建

1、buildroot系统

下载Linux 对应的 rkaiq_tool_server，推送到板端，然后运行rkaiq_tool_server，输出类似以下的打印信息，说明这一步完成了。

Linux,Create domain socket success.Found single camera node: /tmp/UNIX.domain0Connect to /tmp/UNIX.domain0rkaiq_tool_server connect AIQ successlo IP: 127.0.0.1eth0 IP: 192.168.1.173

2、Windows PC 端

在PC上下载RKISPTuner 工具，并打开运行，这是RKISPTuner 主界面。

3、连接与验证

通过ping测试板端IP，来确认米尔RK3576开发板与PC 实现网络连接；

在RKISPTuner 中填入板端 IP 地址，点击"连接"；

连接成功后，工具界面左侧可看到实时预览画面；

如果连接失败，可以检查rkaiq_tool_server 是否正常运行、防火墙是否放行对应端口、通过ifconfig来确认开发板IP地址是否正确

四 摄像头标定（客观调试）

在标定之前，需要搞明白上面这个图，ISP的各个子模块之间存在依赖关系，比如必须在LSC之前完成BLC的处理。某一个模块的参数调错将会传递到其他模块，从而导致调试失败。因此必须按照上图所示的顺序进行调试（通常为：BLC -> LSC -> AWB -> CCM -> 其他），不要随意跳过或颠倒步骤。而且每完成一个模块的调试，要立即确认参数的效果，不能干了半天发现前面的模块没调好，又得从头再来。

下面按照顺序进行调试：

1、黑电平BLC标定

BLC 是整个 ISP 流水线的第一步，其作用是消除传感器的暗电流偏移，为后续模块建立正确的信号基准。

先用镜头盖或者遮光黑布完全遮挡住镜头，保证无光线进入传感器。

然后在RKISP Tuner 中切换到 BLC 模块页面，点击"Capture"采集当前黑帧 RAW 数据。建议在多个增益档位（1x、2x、4x、8x、16x）下分别采集，以获取不同增益下的黑电平偏移值。

工具会自动计算R\Gr\Gb\B各通道的黑电平均值，然后将结果写入IQ文件（IQ 文件建议直接从/etc/iqfiles/ 找个相近进行拷贝修改，减少工作量。直接使用 RKISP Tuner 生成 IQ json 文件，工作量较大）的对应字段，一般要求R\Gr\Gb\B各通道的黑电平值在50-65之间（（10bit RAW）），而且R\Gr\Gb\B这四个通道的差异不超过2。

如果BLC的值偏大，将会导致画面整体偏暗，而且动态范围减小；如果BLC的值偏小，画面的暗部容易出现彩色噪点。所以BLC的值需要精确标定，这一步也是后续工作的基石。

2、镜头阴影校正LSC标定

前面说过，镜头本身的物理结构导致边缘进光量和中间有差异，而LSC就是用来补偿这个差异的。

首先将匀光片贴在标准光源箱上，确保照射到镜头的光线均匀柔和，无明显热点和暗角。

然后在每种标准光源下，分别采集匀光图像。在 RKISP Tuner 中切换至 LSC 模块页面，点击"Capture"进行采集。

工具会自动生成各种光源下的增益补偿表（Gain Table），用于补偿画面边缘的亮度衰减。确认生成结果后，保存至 IQ 文件。

做完这一步标定之后，需要进行验证，验证方法也很简单，对着纯白墙壁拍照，然后检查，确保照片的四角和中心亮度差异在5%以内。

3、自动白平衡AWB标定

如前文所述，AWB模块是用来在不同色温的光源下消除色偏，还原白色的。

先在标准光源箱的各色温光源下（HZ、A、CWF、TL84、D50、D65、D75），分别拍摄 24 色色卡。

然后在RKISP Tuner 的 AWB 模块中，框选色卡白色区域，工具将自动统计 R/G/B 三通道的增益比（WB Gain），并生成不同色温下的白平衡增益曲线。

最后，把各色温下的WB Gain值写入IQ文件的AWB配置段。注意确认白色区域 R/G/B 三通道比值接近 1:1:1。

4、色彩校正矩阵CCM标定

解决传感器和人眼对颜色的感知不同，可以通过色彩校正矩阵CCM来实现。这其实是两种色彩空间的映射，相当于把传感器的色彩空间映射到 sRGB 标准色彩空间。

在各标准光源下拍摄24色色卡，要保证色卡充满画面的60%以上。

然后在RKISP Tuner 的 CCM 模块中，框选色卡区域，工具将自动计算 3×3 校正矩阵。我们需要关注 ΔE（色差）指标，一般要求平均 ΔE < 5，最大 ΔE < 10。

为适应不同光源场景，需在多种色温下标定CCM，并通过插值算法实现色温间的平滑过渡。将各色温下的 CCM 矩阵写入 IQ 文件对应段落。

通过以上的流程，我们完成了BLC、LSC、AWB、CCM 的客观标定，建立了科学的成像基准。接下来还要搞搞AE、3DNR、锐化、Gamma、3D LUT 等主观调试。

五 主观调试前知识准备

主观调试包括以上流程。

这是RK3576 ISP39 Pipeline 架构。

我们这次采用的板子是米尔RK3576开发板，它搭载的ISP39是瑞芯微的第三代ISP架构，支持 3 拍 1 出（3路 MIPI 输入 + 1 路输出）的处理能力。以下是ISP39内部 Pipeline 包含的主要模块，按处理顺序依次说明：

六 主观调试

先使用 selfpath 节点进行预览：

# 找到 selfpath 对应的 video 节点grep . /sys/class/video4linux/video*/name# 进行摄像头预览gst-launch-1.0 v4l2src device=/dev/video12 ! \'video/x-raw,width=1920,height=1080,framerate=60/1' ! \videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink# 确认 mainpath 节点是否被占用，查看 Output 一列为 rkisp_selfpathcat /proc/rkisp-vir*

接下来使用 RKISP Tuner 进行在线调试

在 PC 端 RKISP Tuner 连接成功后，左侧面板为实时预览画面，右侧为各 ISP 模块参数调节面板。

1、自动曝光AE调试

自动曝光AE是用来控制画面整体亮度和动态范围的，这是影响观感的第一要素。RK3576 的 AE 算法是基于直方图统计和权重映射的，可以支持多区域测光。

在调试AE时要注意防止闪烁（Anti-Flicker），室内照明灯的闪烁频率如果是50Hz，所以曝光时间必须调整为10ms的整数倍。如果是60Hz，曝光时间调整为8.33ms的整数倍即可。

2、3D降噪3DNR调试

3DNR降噪模块是RK3576 ISP39的重要降噪模块，可以结合时域（帧间）和空域（帧内）降噪的策略，在保持细节的同时能有效抑制噪声。

在进行3DNR调试时要注意以下几点：

• 时域降噪强度：在静态场景下可适当加大，而运动场景则需减小以避免拖影（Ghosting）

• 运动检测阈值：阈值过高时会导致运动物体拖影，过低则会导致降噪效果不足

• 空域降噪强度：需与时域降噪配合使用，通常空域强度低于时域，这样可以避免过度涂抹

• 降噪与锐化的平衡：降噪会损失画面细节，需要通过后续的Sharpen

模块进行适当补偿

3、锐化/边缘增强Sharpen调试

前面说了，降噪会损失画细节，而锐化模块Sharpen就是用来补偿前级降噪和 Demosaic 插值带来的细节损失，提升图像清晰度感知的。

调试之后可进行验证：在类似黑色文字白色背景这种高对比度边缘区域，检查白色边缘外是否出现明显的亮环，即光晕效应。如果存在，需降低锐化强度或增大噪声阈值。

4、Gamma 调试

Gamma 校正的作用是把传感器的线性光信号映射为非线性输出，用来匹配显示设备的亮度响应特性和人眼的亮度感知特性。

• 标准 Gamma 2.2：适用于一般 sRGB 显示场景，是最常用的默认曲线

• 自定义Gamma 曲线：可根据项目需求调整暗部/亮部映射关系，实现特定风格

• 暗部提亮：增大低输入区域斜率，改善暗部可见度

• 亮部压缩：减小高输入区域斜率，防止高光溢出

注意：修改Gamma曲线会影响AE的目标亮度判定，所以在调整Gamma之后，需要重新验证AE行为。

5、三维查找表3D LUT调试

三维查找表用于提供对RGB色彩空间的精细调校，可以实现CCM无法覆盖的复杂色彩映射，进行色彩风格化处理。比如可以把色彩风格调成暖色调、冷色调、电影风格等等。

具体的调试方法是在 RKISP Tuner 中导入 3D LUT 文件（通常为 17×17×17 或 33×33×33 的立方体网格），通过调整网格节点值实现色彩映射。

注意：3D LUT的调整范围不宜过大，否则容易出现色彩断层或伪影。一般在CCM调试完成后再使用3D LUT进行微调。

七 IQ文件配置与烧录

通过以上的流程完成参数调节后可实时观察效果变化，确认满意后再写入 IQ 文件。写入之前我们需要简单了解IQ文件的结构。

IQ（Image Quality）是一种用JSON 格式进行存储的文件，用来存储所有ISP模块的算法参数。RK3576的IQ文件通常命名为<sensor_model>.json，在板端的存放路径为： /etc/iqfiles/

{  "sensor_info": {    "sensor_name": "imx219",    "resolution": "1920x1080"  },  "blc": {    "blc_offset": [56, 57, 57, 56]  },  "lsc": {    "lsc_table": [...]  },  "awb": {    "wb_gain": {...}  },  "ccm": {    "ccm_matrix": [...]  },  ...}

配置好IQ文件之后，按照如下流程进行烧录：

1、在RKISP Tuner中完成参数调试后，点击"Save"将参数导出为JSON文件

2、通过ADB或SCP将IQ文件推送到板端/etc/iqfiles/目录

3、重启 MYD-LR3576 开发板或重启 3A 服务使新 IQ 文件生效

# 通过 ADB 推送 IQ 文件adb push imx219.json /etc/iqfiles/# 通过 SCP 推送 IQ 文件scp imx219.json root@192.168.1.173:/etc/iqfiles/# 重启摄像头服务killall rkaiq_tool_server# 或直接重启系统reboot

注意：IQ 文件命名必须与设备树（DTS）中rockchip,camera-module-name 属性匹配，否则 ISP 无法自动加载对应参数。

八 常见问题与解决方案

1、预览画面全黑或全绿，无正常图像

这种情况的原因可能是MIPI CSI 时序配置错误，例如CLK/Lane 数量错误、速率不匹配等，也可能是因为传感器的初始化序列没有正确加载或I2C通信失败，还有一种可能是电压/时钟未使能。

可以按照如下步骤排查：

• 检查内核日志：dmesg | grep -i "mipi\|csi\|sensor"

• 确认Sensor I2C 通信：i2cdetect -y <bus> 检查传感器地址是否响应

• 使用media-ctl -p 检查Media Pipeline 拓扑是否正确连接

2、画面明显偏色（整体偏蓝/偏黄/偏绿）

可能的原因有AWB 参数未标定或标定时光源不充分，CCM矩阵的偏差过大，或者是因为LSC色彩补偿不均匀。

可以按照如下步骤排查：

• 检查 BLC 和 LSC 是否已正确标定（前置模块偏差会级联影响 AWB）

• 在当前光源下重新标定AWB，确认WB Gain 是否合理

• 检查CCM 矩阵的ΔE 指标是否达标

3、画面存在明显暗角

画面存在四角偏暗的情况一般是因为LSC参数标定有问题。当然也不排除镜头本身暗角严重，超出了LSC的补偿能力。

可以按照如下步骤排查：

• 先重新标定 LSC，过程中确保匀光片使用正确，光源均匀

• 在RKISP Tuner 中查看LSC Gain Table，确认增益值是否合理（一般不超过4x）

• 若LSC增益已很大但仍有暗角，说明镜头本身暗角严重，需更换

4、运动场景出现拖影（Ghosting）

这个情况可能的原因是3D降噪时时域降噪强度过强，或者运动检测阈值设置不合理，也可能单纯因为视频帧率太低。

可以按照如下步骤排查：

• 适当降低 3DNR 时域降噪强度，或增大运动检测灵敏度

• 确认帧率是否达到预期（通过v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60）

• 在快速运动场景下反复验证，找到降噪与拖影的平衡点

5、RKISP Tuner 连接板端失败

这个可能的原因是rkaiq_tool_server 未运行或已崩溃，也可能是rkaiq_tool_server 版本与 RKISP Tuner 版本不匹配，当然，最后还有一种可能性，就是网络不通或者防火墙拦截。

可以按照如下步骤排查：

• 在板端确认进程运行：ps | grep rkaiq_tool_server

• PC端ping 板端IP确认网络连通

• 确认版本一致：RKISP Tuner和rkaiq_tool_server 必须使用同一SDK 版本

• 重启rkaiq_tool_server 后重试连接

6、曝光闪烁

曝光闪烁是指室内灯光场景画面周期性明暗变化，这很可能是因为曝光时间没有和光源闪烁频率同步，还有另外一种可能性就是Anti-Flicker 未开启或频率设置错误。

可以按照如下步骤排查：

• 市电50Hz时确保最小曝光时间为 10ms 的整数倍，60Hz时8.33ms的整数倍

• 开启Anti-Flicker并设置为电网频率，国内为50Hz

• 在IQ文件中确认AE Anti-Flicker配置已生效

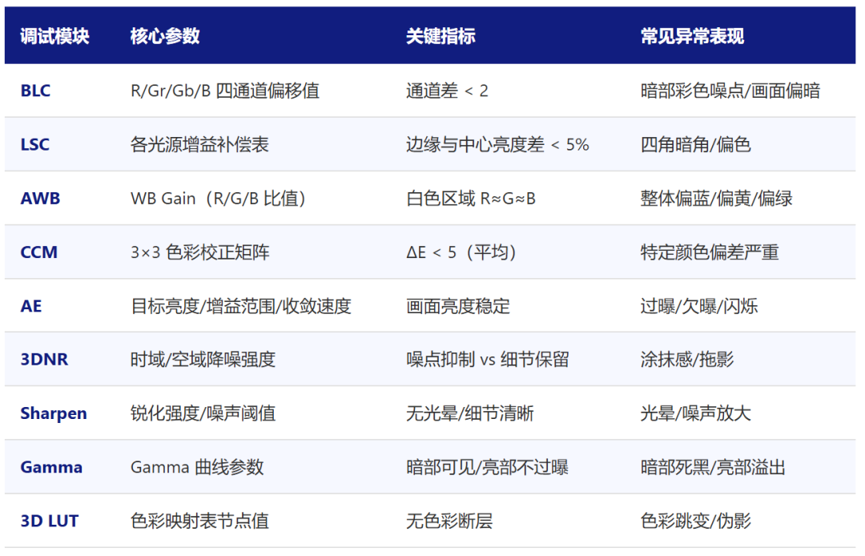

这个调试速查表，详细归纳了每个模块的调试指标和异常表现。

九 调试经验总结

到此为止，我们已经基于RK3576开发板走完了ISP调试的流程。整个流程简单总结就是：资料准备 → 环境搭建 → BLC 标定 → LSC 标定 → AWB 标定 → CCM 标定 → AE/3DNR/Sharpen/Gamma/3D LUT 主观调试 → IQ 文件烧录 → 多场景验证 → 完成。

通过这次调试，我们总结以下几点经验：

1、由于ISP内各模块是串联的，前级模块的输出是后级模块的输入，所以在调试的时候，要严格按照Pipeline的顺序进行调试。例如跳过BLC直接进行AWB调试，或者跳过AWB直接进行CCM调试，都会导致参数级联失真。

2、控制单一变量，每次只调一个模块的参数。切忌一次调两个以上模块，原因很简单，同时修改多个模块参数，你就没法判断某一个效果到底是哪个模块导致的。

3、调试效果要在室内\室外、强光\暗光、静止\运动等多种场景下进行验证，这样才能保证参数的泛化能力。

4、做一个参数变更日志，每次的调试最好都记录参数变更和效果，方便后续回溯、对比。

5、瑞芯微官方的SDK中一般有提供多个IQ文件供我们参考，可以直接找相近模组的IQ文件进行修改，这比从零创建高效。

6、比较麻烦的一个方面是：Gamma 改变影响 AE、3DNR 强度影响Sharpen、LSC 改变影响 AWB……这些模块之间存在耦合，调试时需关注上下游联动效应。
