板子能跑，不等于信号健康。那个藏在示波器里的“眼睛”，才是判断信号能不能在产线上活下来的唯一标准。
做硬件的兄弟大概都经历过这种至暗时刻：
板子打样回来，上电，跑起来，功能全对。你长舒一口气，准备收工庆祝。结果一上高速信号——屏幕开始闪，数据开始错，系统莫名其妙地重启。你查了三天三夜，电源纹波没问题，时钟频率准确，代码也看不出bug。
最后，你把示波器探头怼到差分线上，调出眼图模式。
屏幕上出现一只半睁半闭的“眼睛”，像熬了三个通宵一样耷拉着。
问题找到了。
那只眼睛的状态，就是信号的真实体检报告。
一、为什么非得看这张“眼睛”？
传统的示波器测试有个致命缺陷：你看到的只是一个或几个周期内的波形，但高速信号出问题，从来不是“某几个比特”出问题，而是成千上万个比特在统计意义上开始恶化。
当信号速率超过1Gbps时，PCB走线的趋肤效应损耗和介质损耗会导致上升沿退化15%~30%。当你把速率推到10Gbps以上，仅仅1英寸的FR4走线就能吃掉1~2dB的信号幅度。
这还不是最麻烦的。
真正可怕的是码间干扰（ISI）——前一个比特的残余能量，干扰了后一个比特的正确判决。这种效应用单次触发根本看不到，但用眼图叠加，它会清晰地表现为“眼睛”横向闭合。
所以，行业里形成了一条铁律：眼图测试是高速串行信号物理层测试的必检项，没有之一。
二、眼图到底在看什么？
讲原理之前，先打个比方。
你拍一张照片，只能看到一个人的瞬间状态。但如果你把一个人一年里每天同一时刻的照片全部叠在一起，就能看出他的“规律”——这个人的精神状态稳定不稳定、有没有黑眼圈、脸色是不是越来越差。
眼图干的就是这个事儿。
示波器把一串伪随机码（通常是PRBS-7、PRBS-15或PRBS-31）里成千上万个比特周期的波形，按照时钟同步叠加到同一个屏幕上，形成一张统计分布图。
叠加的比特数越多，统计意义越强。测试10Gbps以上信号时，通常要求叠加至少100万个UI（单位间隔）才能覆盖低频抖动成分。你要是只叠几千个比特，那叫自欺欺人。
这张叠出来的图如果中间张开像眼睛，说明信号1和0区分得足够清楚。如果眼睛变小、变歪、甚至闭合——恭喜你，误码率已经在路上了。

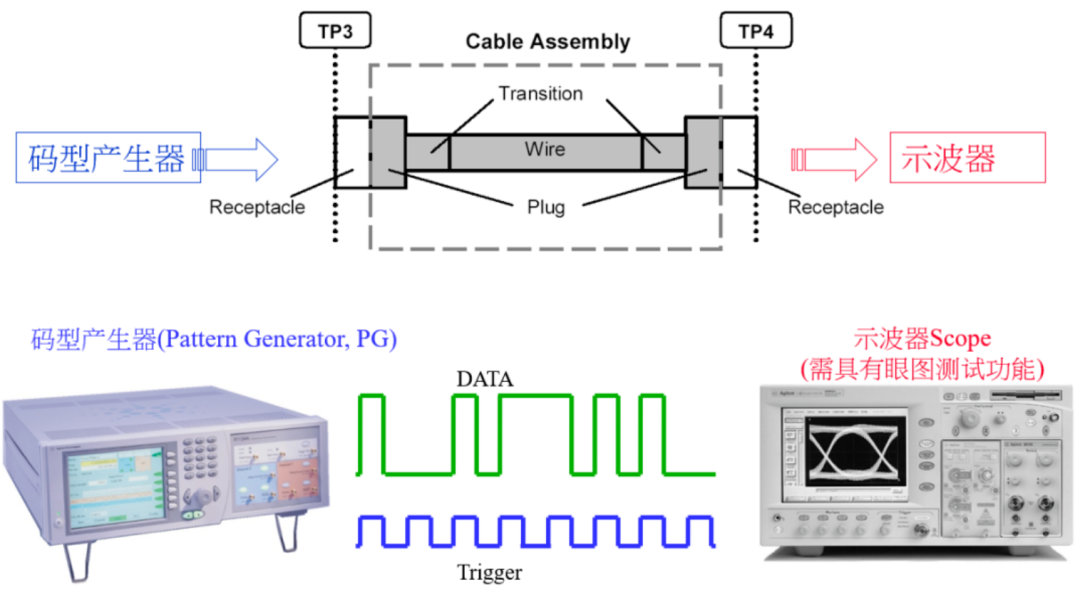

眼图测试的基本配置主要由码型产生器发出信号，通过DUT传输后到示波器上，将简单的0和1的信号，利用荧光的方式将信号的余辉留在荧幕上，不断的叠加就能产生信号图形，从而得到眼图。
眼图的具体形成是我们把电压讯号不断的送入，不断的叠加才形成的眼图。
三、一张眼图能读出什么“内伤”？
我拆开讲，一张完整眼图至少告诉你四件事：
第一，眼高——电压裕量够不够。
眼高是“1”电平平均值与“0”电平平均值之差。你可以把它理解成信号的“嗓门”。嗓门太小，接收端分不清你说的是“1”还是“0”。
在25Gbps以上的链路里，PCB设计不良可以让眼高直接衰减超过40%。这时接收器就算使出了均衡的看家本领，也救不回来。
第二，眼宽——时序窗口还剩多少。
眼宽是信号在判决阈值处横向张开的时间宽度。每个比特周期就是一个“时间窗口”，眼宽越宽，留给接收器采样判决的余量越大。
眼宽每缩减10%的UI（单位间隔），就等于有效数据窗口损失对应比例。简单说：你的传输速率上限被拉下来了。
第三，抖动——信号在“哆嗦”。
抖动分两种：随机抖动（RJ）和确定性抖动（DJ）。
确定性抖动占大头，通常能到总抖动的60%~80%，根源是码间干扰、反射这些“可重复的坏习惯”。随机抖动则服从高斯分布，它告诉你一个残酷的事实——抖动随观测时间增长而发散，根本不存在“零抖动”这种好事。
第四，模板余量——人家给你画了条底线。
协议标准（IEEE 802.3、PCIe、USB这些）给每种信号规定了“强制通过区”，做成一个阴影模板。你测出来的眼图如果碰到了模板，就是Fail，没商量。
四、举个真实的例子：串行链路在高温下的“睁眼失败”。
说个具体案例。
Maxim的工程师曾经用MAX9217/MAX9250串行器/解串器芯片组做过一组实验，跑的是660Mbps串行数据，用了5米长的汽车级屏蔽电缆。
他们在常温（+25℃）、高温（+95℃和+105℃）三个温度点分别测了眼图和误码率。结论很直接：温度一上去，电缆损耗增大，眼图明显收窄。同样的信号幅度下，常温能轻松通过模板测试的配置，到了105℃，模板余量直接变成负值，误码率飙升。
这个实验揭示了一个硬道理：原型阶段眼图张得开，不代表量产阶段还能张得开。 温度、电压波动、器件老化，每一个变量都在收窄那只“眼睛”。
五、实操里最容易掉进去的三个坑。
眼图测试这东西，测对了帮你排雷，测错了就是给你埋雷。下面这三个坑，我见过的工程师没有没踩过的。
坑一：探头接地线太长。
你用标准6英寸接地引线，寄生电感大约15~20nH。信号上升沿如果低于50ps，这个寄生电感能在地线上蹦出超过100mV的噪声，直接把眼高压下去一截。
怎么破？换≤3mm的接地弹簧针。这是高速测试的基本功，别偷懒。
坑二：示波器带宽不够。
测10Gbps的信号，示波器带宽至少要30GHz——这是基频的3倍，不是5倍就算对得起你了。带宽不够，示波器自身就相当于一个低通滤波器，把信号的高频分量切掉了，眼图看起来“虚胖”，实际上是假象。
坑三：时钟恢复（CDR）参数设置错了。
串行信号没有独立的时钟线，示波器得用锁相环（PLL）从数据里恢复时钟。不同协议对PLL环路带宽有严格规定，比如PCIe Gen3是5MHz~16MHz。你把带宽设偏了，眼宽能差出±5%~±10%。
六、测完Pass就完事了？远远不够。
很多硬件工程师把眼图测试当“过场”——模板Pass，截图，收工。
但真正有经验的硬件老炮知道：模板余量小于5%的Pass，约等于Fail。
一个被行业反复验证的数据是：量产阶段失效的硬件中，约60%在原型阶段眼图模板余量就已经低于5%。而那些把设计目标定在“余量>15%”的团队，硬件返修率可以降低一个数量级。
换句话说：你现在把眼睛睁大一倍，产线上少哭十回。
眼图测试的终点，从来不是给出一张Pass的报告。
它告诉你的，是一条走线在亿万次跳变之后，还能不能守住自己的“体面”——那个张开的眼睛，就是你交付产品的底气。
下次拿示波器怼上板子的时候，记得多看它一眼。
