IP市场，直逼100亿美元

半导体设计知识产权（IP）市场规模高达94.5亿美元，但它却是整个全球半导体价值链的绝对架构瓶颈。如今在IP层做出的选择，决定着下游技术经济的成本、功耗和安全性，而这个经济正迅速迈向本十年末万亿美元的规模。

根据SemiWiki最新发布的《设计IP报告》，全球设计IP市场预计在2025年增长12.7%，达到94.519亿美元。在复杂的宏观经济环境下，如此强劲的两位数增长证明，设计IP仍然是芯片创新的关键基础。

然而，仅仅关注总体增长率会忽略一个深刻的战略张力，这个张力正将行业拉向两个不同的方向：处理能力的绝对集中和市场为重新夺回设计控制权而加速做出的反应。

要真正了解硅芯片设计资金的流向，我们必须超越宽泛的市场细分，深入研究现代片上系统 (SoC) 的实际构成要素。全球 94.5 亿美元的设计 IP 预算分布在 12 个不同的子类别中，其中 CPU IP 和有线接口 IP 两大支柱占据主导地位，两者合计占整个行业支出的 69%。

正如这种架构分析所揭示的，虽然处理核心和高速数据通路占据了绝大部分工程预算，但剩余的31%市场份额则被高度专业化的模块瓜分。诸如通用模拟和混合信号以及无线接口IP等细分领域虽然市场份额较小，但它们正日益成为硬件差异化竞争的主要战场。

尽管授权收入稳步增长了10.7%，但专利使用费收入却飙升了16.1%。这种分化是生产规模化发展的一个里程碑。大量历史性设计订单的签订，正式完成了从设计到流片的多年流程，并进入了大规模晶圆制造阶段。正是这种实体生产的成熟，导致了2025年专利使用费收入增速超过新增授权业务增速的局面。

处理器IP仍然是设计IP市场的主要驱动力，占据了总支出52.2%的主导地位。在该领域，Arm实现了令人瞩目的26.4%的增长，占据了49.4%的整体设计IP市场份额，以及惊人的93.3%的CPU IP市场份额。

但随着Arm进军芯片生产领域，围绕它的战略紧张局势加剧。Arm自主研发Arm通用基础设施（AGI）芯片，标志着公司业务边界发生了巨大转变。

对于系统架构师、云超大规模企业和基础设施提供商而言，从纯粹的IP合作伙伴到商用芯片供应商的转变，引发了一场严峻的战略危机。被授权方如今面临着这样一个现实：他们主要的CPU架构合作伙伴同时也是基础设施硬件市场的直接竞争对手。这种“竞合”的焦虑正推动着整个行业积极迈向架构自主化。

这种防御性对冲的主要工具是开放标准的 RISC-V 架构。随着各公司争相摆脱供应商锁定，2025 年的数据显示，定制 RISC-V 核心提供商的发展势头日益强劲，尽管市场反应仍然高度两极分化：

高增长专家：随着芯片制造商积极投资替代方案以重新掌控设计控制权，RISC-V 专业厂商正经历着两位数的爆炸式增长。SiFive 的 CPU IP 收入飙升 34.6%，而 Syntacore 等专业内核供应商增长了 35.3%，Semidynamics 增长了 22.2%。

企业产品组合及生命周期变化：与此相反，老牌厂商的CPU收入出现下滑。Synopsys的CPU IP收入下降了27.3%（该公司于2026年将其CPU IP业务战略性地出售给了GlobalFoundries）。与此同时，RISC-V先驱Andes Technology的收入小幅下滑了6.2%，这凸显了该层级厂商的年度业绩很大程度上取决于主要授权合同里程碑的完成时间，而非长期市场趋势。

这种分歧表明，对架构自主性的追求竞争非常激烈，设计团队将他们的备用 CPU 预算集中在特定的高性能定制 CPU 专家身上。

整体市场平均水平掩盖了竞争优势的获得或丧失之处。虽然整体市场增长了12.7%，但各个细分市场的表现却截然不同：

• 安全知识产权增长了 22.5%。

• 系统 IP 增长 22.2%。

• 相反，物理库（标准单元和 I/O）IP 减少了 4.6%。

随着 AI 工作负载迁移到边缘，数据中心需要安全、高带宽互连，产品团队正积极地将预算转向硬件级信任和先进的 SoC 架构，同时减少对标准单元库许可的投入。

虽然 Arm、Synopsys（占 18.5% 的市场份额）和 Cadence（占 6.4% 的市场份额）合计控制着全球 74.4% 的市场份额，但其余的参与者之间正在展开一场激烈的战争。

在行业巨头背后，一些专业的中端IP供应商正在争夺高速接口、定制模拟和非易失性存储器等关键细分市场的主导地位。一些专业厂商凭借系统、安全和混合信号模拟需求的强劲增长势头，在2025年实现了两位数的爆炸式增长，而另一些厂商则随着传统制程节点的萎缩，遭遇了意料之外的收入停滞。

目前，半导体行业格局正在经历一场结构性变革，因为“数据中心转型”将行业的重心从智能手机转移到高性能计算 (HPC) 和人工智能基础设施。

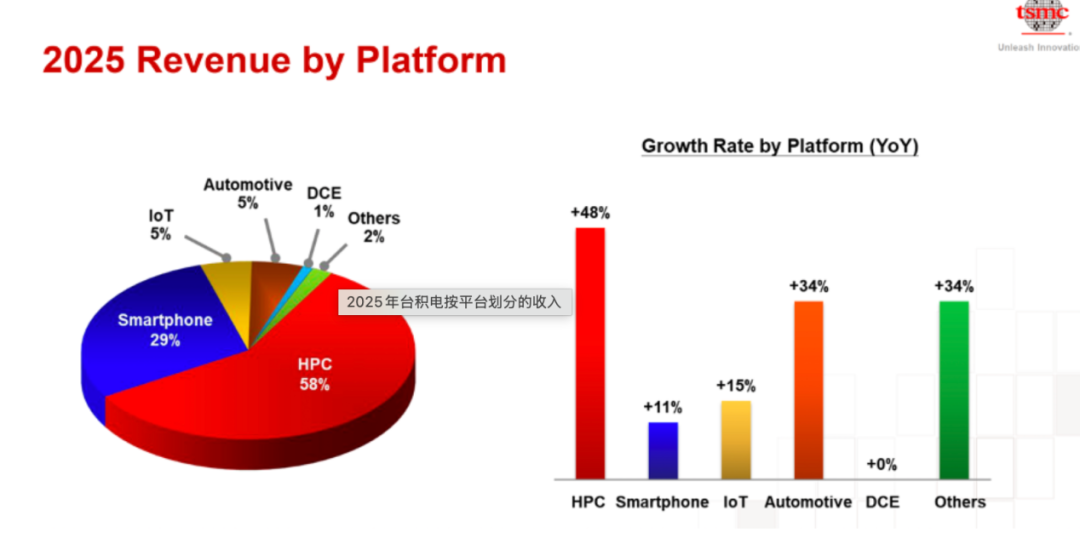

台积电2025年的财报清晰地印证了这一转变，财报显示高性能计算（HPC）平台正式占据市场主导地位，贡献了58%的总收入。这一宏观转变是推动接口IP市场增长的主要动力，该市场在2025年估值达到24.38亿美元，预计到2030年将以13.2%的强劲复合年增长率增长至45.37亿美元。高速串行协议已成为现代SoC设计的主流选择，是推动这一增长的关键因素。

这张图表证实，市场规模不再仅仅扩大，随着先进IP开发成本的飙升，其价值也在不断增长。例如，一个3nm PCIe 7 PHY解决方案的授权费如今高达400万至450万美元，与传统协议的历史成本相比，可谓天壤之别。

尽管 Synopsys 仍以 57% 的市场份额稳居行业领先地位，但 2025 年的数据揭示了一些有趣的结构性变化。尽管 Synopsys 在 USB (75.4%)、PCIe (63.1%) 和 MIPI (80.4%) 领域占据主导地位，但由于前沿加速器设计开始优先考虑高度定制化的互连解决方案，而非标准化模块，以满足严苛的 AI 带宽和功耗要求，Synopsys 在 2025 年的收入略有下降。

Cadence 已稳固确立其作为主要挑战者的地位，凭借在 DDR 和 PCIe 领域的显著增长，市场份额已提升至 17%。与此同时，Credo 和 Rambus 等专业厂商继续在高速 SerDes 和安全 IP 领域开辟利基市场，并采用“多极”战略，通过授权和硬件连接产品实现盈利。

过去一年中最重要的竞争事件或许要数高通与Alphawave的合并了，该合并已于2025年12月完成。此举将一家高增长的知识产权挑战者转变为高通更广泛的数据中心和人工智能平台战略的关键引擎。高通高层早期的表态表明，他们将采取“双用途”模式，继续向外部客户授权Alphawave的商业知识产权，同时将其用于内部下一代定制芯片的研发。

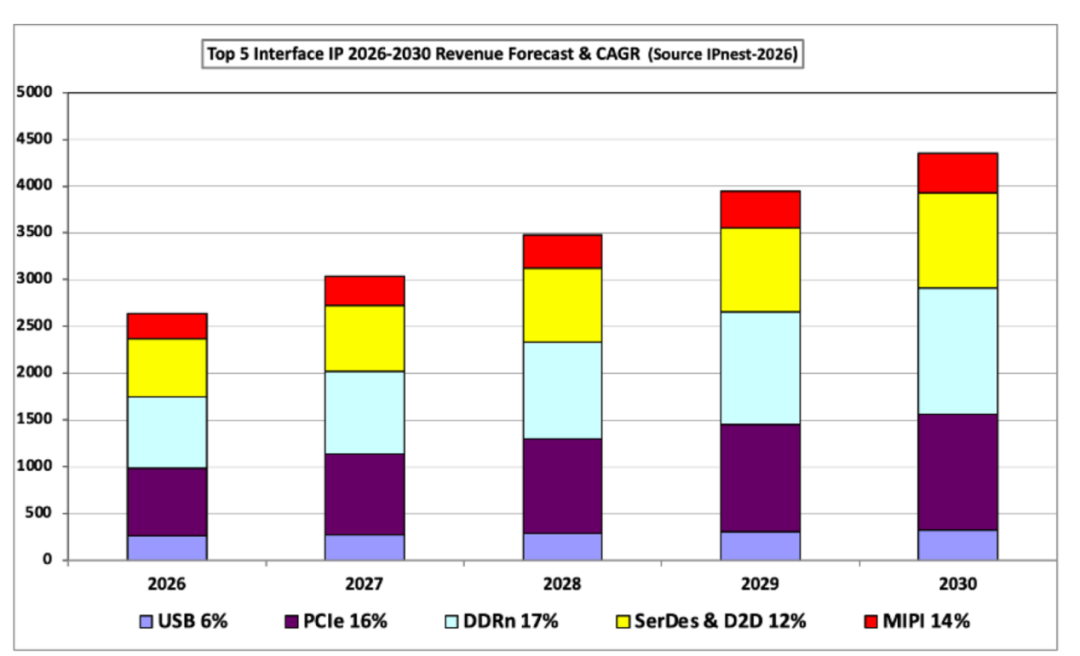

这份“前五”榜单突显了真正的营收竞争焦点：USB、PCIe、DDR、SerDes/D2D 和 MIPI。预计到 2030 年，这五大协议系列的总价值将达到 43.56 亿美元。其中，芯片间通信 (D2D) 领域增长最为迅猛，年复合增长率高达 23.7%，因为芯片分区已成为超大规模数据中心架构设计的首要决策。

在协议快速更新换代的环境下，例如从 400G 以太网过渡到 1.6T 以太网以及 UCIe 标准芯片的出现，依赖过时的市场假设会带来重大风险。在这个价值 40 亿美元的市场中，成功的开拓者需要的不仅仅是宏观趋势；他们还需要供应商排名、许可定价指南以及许多其他能够影响实际采购和设计决策的重要细节。
