朋友送了我一台鼠标，让我拆着玩。微软的Sculpt Comfort Mouse，型号1534，2013年6月认证的产品。
这台鼠标是微软专门给Windows 8做的周边。它最大的特色一眼就能看到——滚轮下面那条蓝色的东西，不是装饰，是一块电容触摸条。当年微软给它的手势设定是：上滑呼出Charms超级按钮栏，下滑回到开始屏幕，左右滑切换应用。
Win8死了十来年了，这块触摸条的手势逻辑，倒是被后来的触控板、侧边快捷键们继承了个遍。时代的眼泪，但眼泪里全是好点子。
翻到底面。电源开关、蓝牙标志配对滑块排得整整齐齐。
依然是强大的MADE IN CHINA。
打开电池盖，标签就贴在电池仓里。
标签特写再来一张，Microsoft Sculpt Comfort Mouse，3V 125mA，一节AA/LR6电池，型号1534。
认证标签给了个特写：发证日期2013年6月12日，CMIIT ID：2013DJ1643，各国认证编号排了一排。记住这个2013，后面有个反转。
拆解开始。先是电池仓里的螺丝，然后死活打不开，也找不到螺丝，围着鼠标转了两圈才反应过来：藏在脚垫底下。
微软的脚垫是特氟龙材质，撕下来基本不残胶，这种细节在当年的一线外设上是标配，现在反而成了情怀。底部的螺丝孔位：四个角各一颗，加上电池仓两颗，一共六颗螺丝，剩下的全靠卡扣。
撕下来的脚垫和螺丝来个合影。

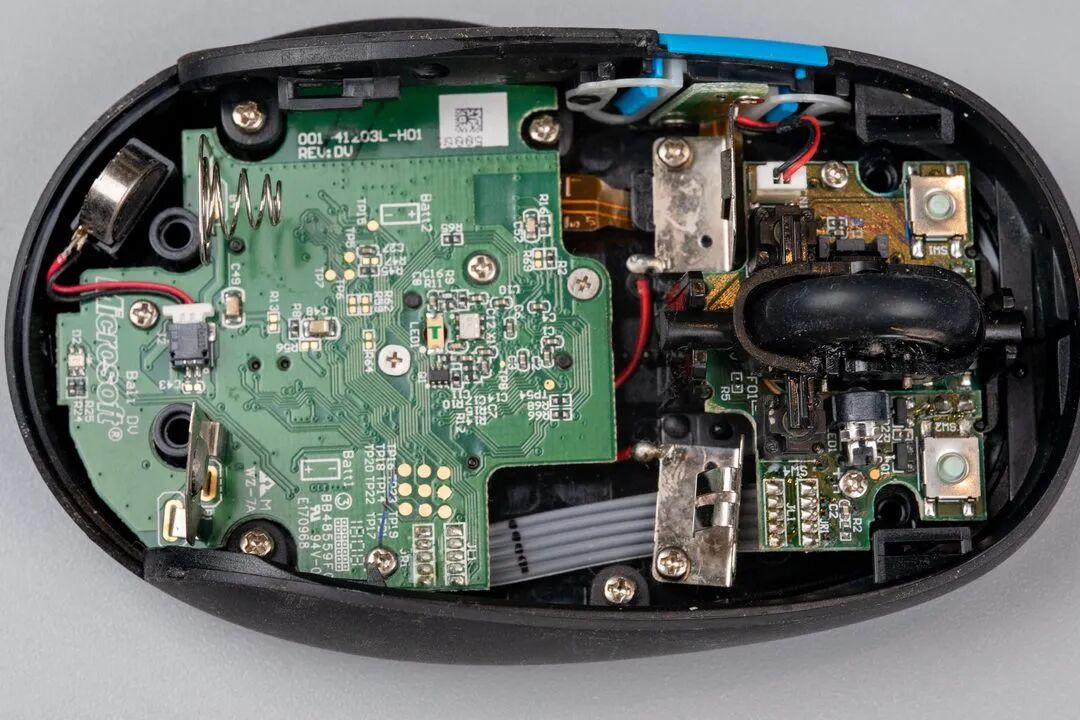

上壳掀开，内部全貌：主板、按键板、滚轮、蓝条触摸FPC、电池触点，各就各位。
换个角度看内部，主板通过螺丝固定在下壳上，滚轮和按键板在头部，蓝条触摸的FPC从主板一路延伸到侧边。
电池触点金属片是用螺丝固定在下壳上的，接触可靠性比焊接弹片到PCB的方案好一些。
主板丝印上明晃晃印着Microsoft®，板子上测试点TP1到TP22排了一排，大厂留测试点的习惯一览无余。
主板取出来之前，FFC排线、滚轮、蓝条FPC的连接关系先记录清楚，装回去的时候不迷路。
主板背面，Microsoft®的丝印又出现了一次，还有弹簧天线的一角。
滚轮拆下来是这样一个组件，橡胶轮加轴承，中键微动单独一个支架。
按键板，左键、中键、右键三颗微动，加滚轮的光电编码器。
主板和按键板之间用FFC软排线连接，两块板叠起来的样子。
主角之一：蓝条触摸条。蓝色塑料件下面贴着一条FPC软板，触摸电极就做在FPC上，通过连接器和主板相连。
还有一个LED小板，丝印001-2120XL-E01，两根红黑线。按压Windows徽标的时候，LED会把徽标点亮。
主板和按键板的连接关系。
按键板再细看一下，微动的按压手感怎么样，装回去试试才知道。
两块板叠放，FFC排线用的是标准的0.5mm间距软排线连接器，这种排线在老旧的游戏机里见的比较多。
接下来看主板的核心。这颗QFN封装的芯片就是主控，丝印CYW20719。这是Cypress（现英飞凌）的蓝牙5.0 SoC，内置ARM Cortex-M4内核、512KB SRAM和2MB Flash，蓝牙射频也是集成的，一颗芯片包办了鼠标的全部逻辑和无线连接。
芯片再来一张特写，批号1743，也就是2017年第43周生产。
有意思的来了：这台鼠标的认证标签是2013年的，CYW20719却是2016年之后才有的芯片。也就是说，这是一台2017年还在生产的型号，而芯片换了一代。
为什么？因为博通2016年把自己的物联网和蓝牙产品线卖给了Cypress，后续生产的设备就换上了Cypress的芯片。一颗蓝牙芯片背后，是博通、Cypress、英飞凌三代东家的资本故事。板子还是那块板子，芯已经不是那颗芯了。
主控另一面特写，旁边的晶振给蓝牙射频提供时钟基准。
主控区域看完，沿着板边继续找细节。
然后是本文最骚的一张图：光学传感器。这颗传感器的封装上直接开了一个窗，die裸露在外，像素阵列和周围的打线看得清清楚楚。市面上的鼠标传感器，都是芯片藏在镜头下面，能直接看到die的机会不多。
左边是换了个角度的正对视角，右边是斜着凑近的微距，die上的电路纹理和金线键合都在反光。
传感器旁边的U3是一颗SOP-8封装的芯片，是来自ST的M24256，这是一个256Kbit的I2C接口的EEPROM。
按键板背面再来一张，PCB上的板号和认证丝印都齐全。
外壳上还卡了一个震动马达，这是用来进行感知反馈的。
板子丝印001-41203L-H01 REV:DU也在这张图里。
还有一个差点被我当垃圾扔掉的小东西：光学传感器的独立镜片。透明塑料注塑，两个镜筒分别对着LED和传感器，把桌面反射的光路折到die上。
来一张全家福。上下外壳、蓝条触摸条和它的LED小板、主板、按键板、滚轮、编码器、微动开关、独立镜片、脚垫和六颗螺丝，一个不落。以上就是这台微软Sculpt Comfort Mouse的拆解。
整体来说，这台13年前的微软鼠标，做工和设计在当年是教科书级别的：脚垫不残胶、六颗螺丝加卡扣的克制的固定方式、板子上成排的测试点、敢把传感器die开窗给你看的坦诚，多个板子叠加、排线连接，对一个鼠标来说，复杂度还是有的。
你用过这台带触摸条和震动马达的鼠标吗？
