前言
街电近期推出的这款67W 15000mAh三合一笔记本移动电源，巧妙将充电器、移动电源与伸缩线融为一体，实现了出门只需带一件的使用体验。
相关阅读：
这款产品专为日常通勤、商旅出行及户外摄影打造，内置的15000mAh电池符合上飞机与高铁的安全标准，能为笔电、大疆无人机、运动相机以及各品牌手机快充。
在快充兼容性方面，移动电源模式下支持67W的输出，并且兼容PD3.0/PPS、UFCS、QC3.0、FCP、SCP、AFC等多种快充协议，可精准匹配各类笔记本、平板及主流终端设备的快速充电需求。
此外，产品包装内还附赠了一张权益卡，用户可免费获得1年线下共享充电宝使用权益，尽显共享充电宝品牌的独特生态特色。
智能交互是该产品的一大核心亮点，机身正面配备了智显屏，搭载街电自研智能系统，能够让用户直观地查看各端口实时输入输出功率、预计充放电时间、边充边放状态、电池健康度及循环次数等详细信息。
该产品还支持精准识别iPhone机型，并能通过蓝牙连接手机端的街电微信小程序，实现自定义屏保壁纸切换、监控产品状态以及对充电宝进行OTA固件升级，玩法极其丰富个性。
我们此前已经评测过这款产品。
相关阅读：
下文充电头网将为您带来这款产品的拆解，一探其内部用料做工。
产品外观
包装盒正面采用纯白设计，中心压印有3 IN 1字样，顶部标有CHARGER、POWER BANK、CABLE，直观展现了产品的三合一特性。
包装盒背面印有详细的产品规格参数，这里我们到后续的实物环节再介绍。
包装盒侧面印有街电品牌标志性的Logo。
包装盒另一侧面则简洁地印有三合一笔记本移动电源的产品中文名。
打开包装，内部包含移动电源本体、专属收纳袋、便携挂绳、产品使用说明书以及权益卡。
附带的便携收纳袋采用高级灰色亲肤材质，束口设计，正面印有街电Logo，既方便日常携带又能有效防止机身刮花。
权益卡温馨提示用户可免费获得1年线下共享充电宝使用权益，尽显共享充电宝品牌的独特生态特色。
随机附赠了一根深灰色的挂绳，方便挂在手腕或背包上。
街电67W三合一移动电源本体采用银色磨砂工艺外壳，正面设有了一大块亮面黑色亚克力面板，内置智显屏。
整体机身线条圆滑修长，顶部集成了折叠AC插脚以及USB-C伸缩线。
机身侧面的印有67W字样，标明了这款产品的最大输出功率。
机身的另一侧面，从上至下依次配置了电源按键、USB-C接口以及一个USB-A接口。

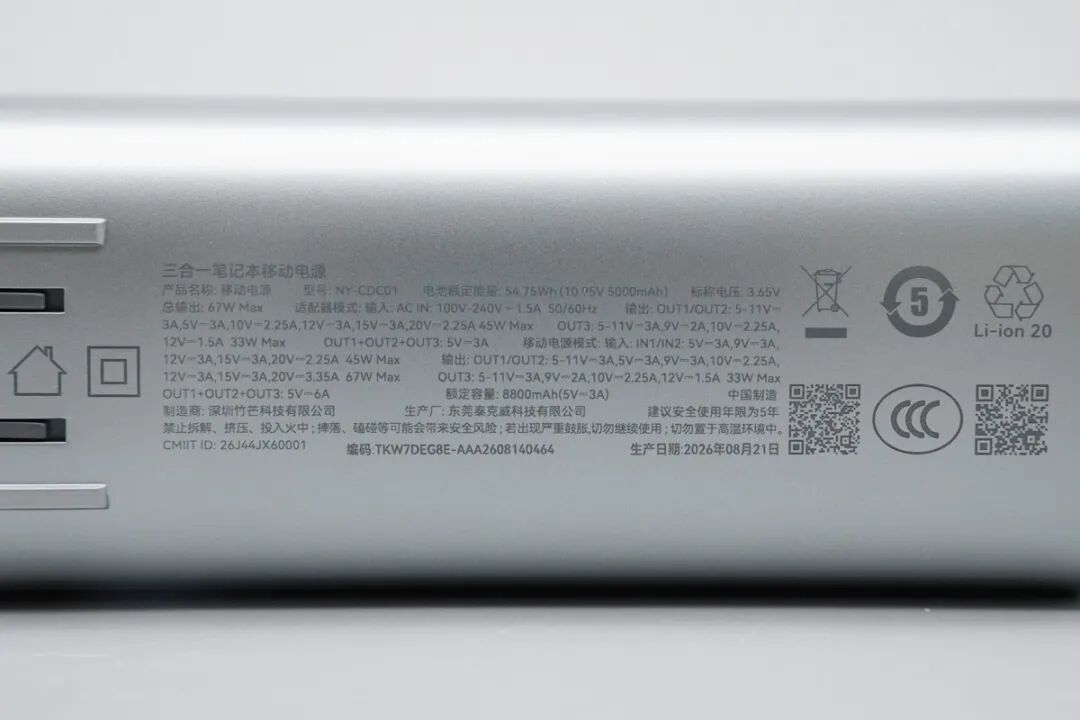

机身背面印有产品参数铭牌。
产品铭牌如下：
三合一笔记本移动电源
产品名称：移动电源
型号：NY-CDC01
电池额定能量：54.75Wh (10.95V 5000mAh)
标称电压：3.65V
总输出：67W Max
适配器模式
输入：AC IN：100V-240V~ 1.5A 50/60Hz
输出：
OUT1/OUT2：5-11V 3A, 5V 3A, 10V 2.25A, 12V 3A, 15V 3A, 20V 2.25A 45W Max
OUT3：5-11V 3A, 9V 2A, 10V 2.25A, 12V 1.5A 33W Max
OUT1+OUT2+OUT3：5V 3A
移动电源模式
输入：IN1/IN2：5V 3A, 9V 3A, 12V 3A, 15V 3A, 20V 2.25A 45W Max
输出：
OUT1/OUT2：5-11V 3A, 5V 3A, 9V 3A, 10V 2.25A, 12V 3A, 15V 3A, 20V 3.35A 67W Max
OUT3：5-11V 3A, 9V 2A, 10V 2.25A, 12V 1.5A 33W Max
OUT1+OUT2+OUT3：5V 6A
额定容量：8800mAh(5V 3A)
中国制造
制造商：深圳竹芒科技有限公司
生产厂：东莞泰克威科技有限公司
生产日期：2026年08月21日
顶部的新国标双脚插脚采用折叠式设计，收纳后与机身顶部平齐，放进包里不会刮伤其他电子产品。
侧面边角处预留了穿孔，可安装编织挂绳，提升外出携带的便携性。

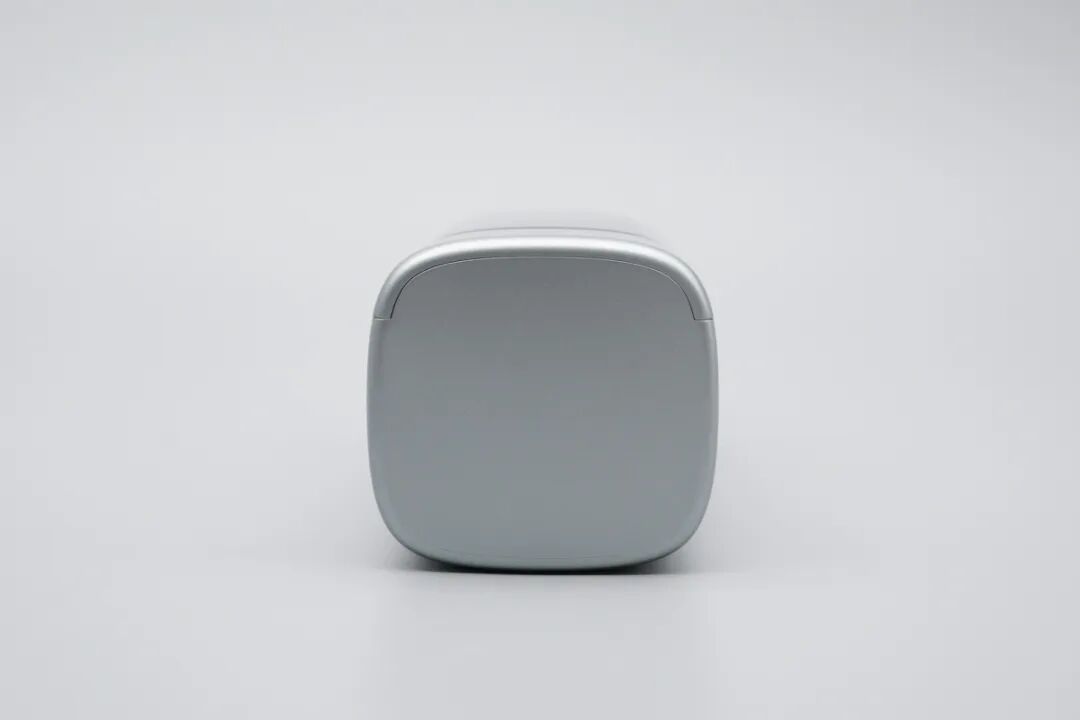

机身底部外壳没有任何多余的开孔。

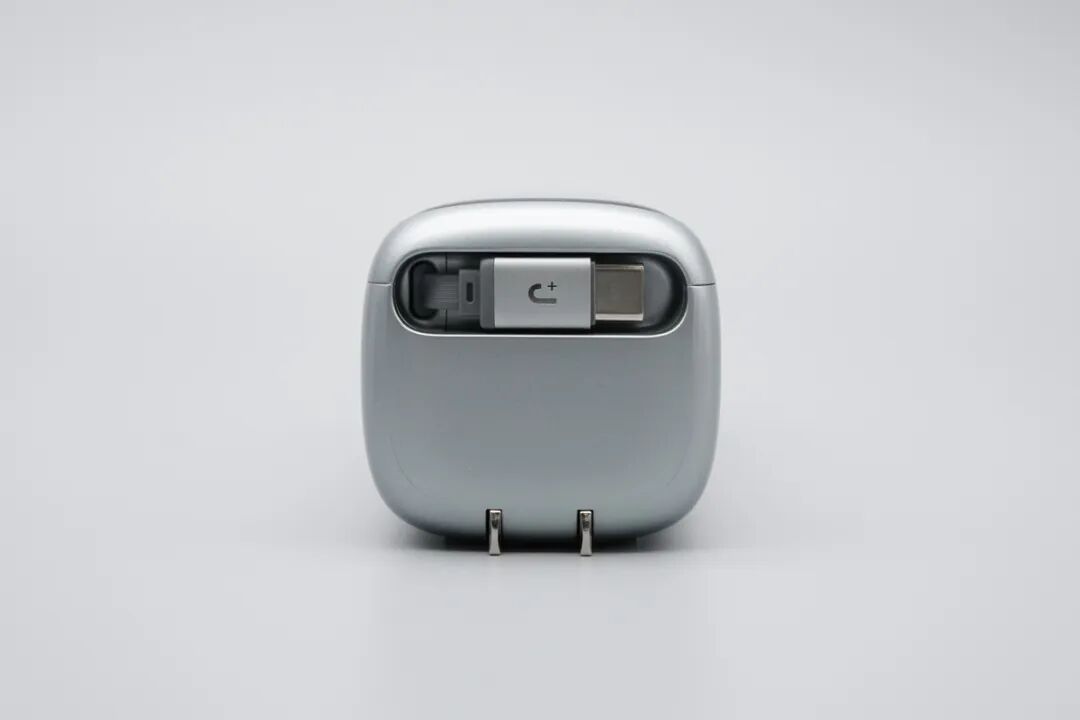

顶部自带一根USB-C伸缩线，通过巧妙的U型凹槽磁吸设计，线缆可以轻松收纳。
自带线端子特写，表面印有街电Logo，网尾处做了加长的抗弯折处理，耐用度更高。
自带线缆采用扁平设计，表面带有纵向细条纹肌理，增加耐磨性并防止缠绕。
侧面USB-A口与USB-C口均采用纯黑色胶芯，旁边的电源按键表面加入了精细的CD纹理处理，按压反馈清脆。
产品智能交互
街电三合一笔记本移动电源也搭载了街电自研智能系统，搭配彩屏以及蓝牙互联，可实现状态、体验一屏掌握。
在屏保界面可显示日期时间，并可通过小程序替换壁纸，个性化玩法丰富。
在移动电源充放电时也会显示充放电预计时间以及当前电量。

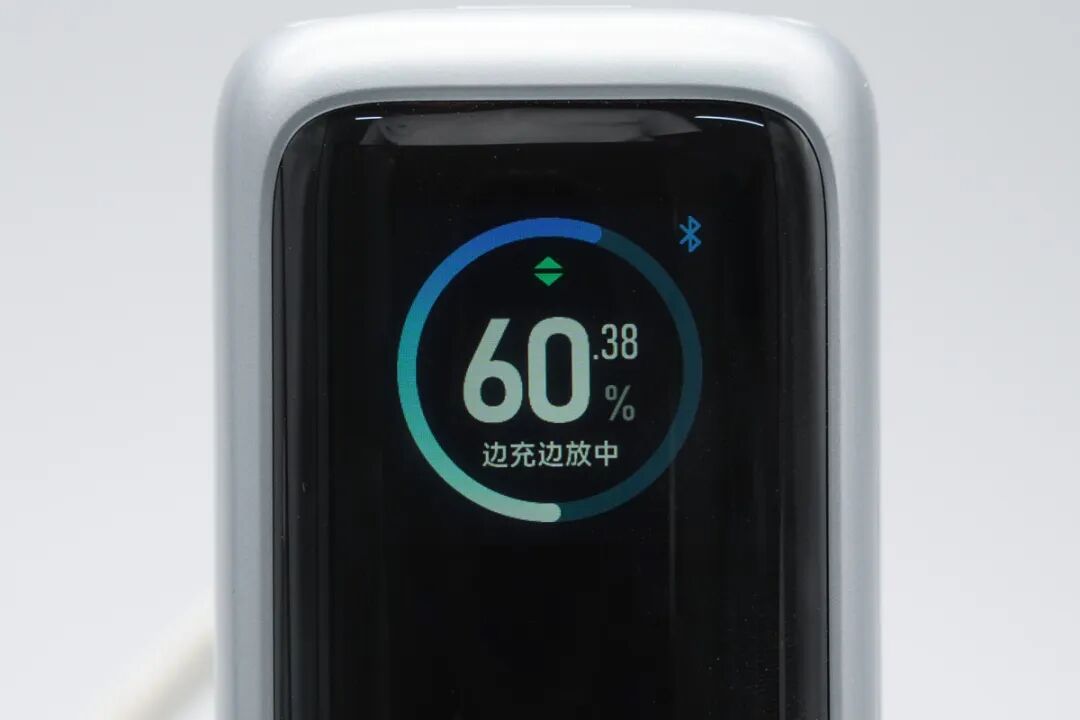

在边用边充时也会显示当前电量。
按动电源按键可切换至端口功率页面，可实时查看各端口输入/输出功率。

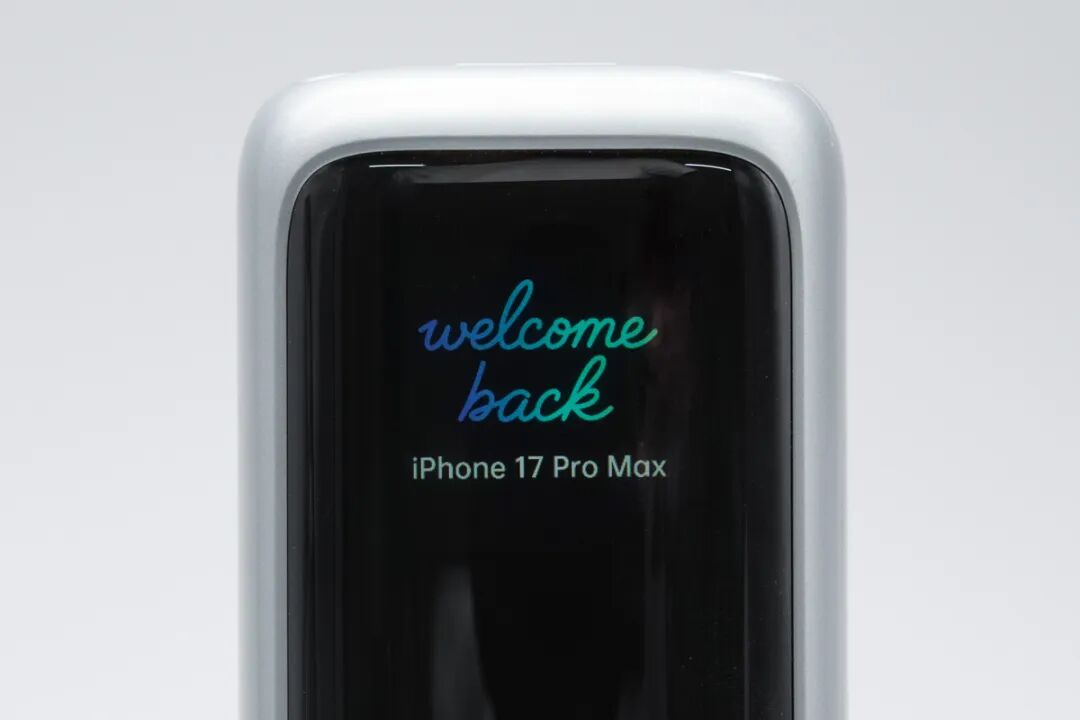

产品也支持iPhone机型识别，可精准识别iPhone17 Pro Max机型。
产品同样可以精准识别iPhone 15 Pro机型。
通过电源按键可切换至电池健康页面，页面内可查看循环次数、电池温度以及电池健康度信息。
产品还支持通过手机小程序连接手机。
在手机端打开街电微信小程序，添加该设备后，可以在手机上实现监控各接口功率状态、屏幕屏保壁纸切换、对充电宝进行OTA固件升级等功能，玩法极其丰富。
产品快充兼容性
首先测试充电器模式的兼容性。
使用POWER-Z KM003C测得USB-C1自带线支持UFCS、QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP以及Apple 2.4A快充协议。
相关阅读：
读取USB-C1自带线的PDO报文，显示具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，并支持5-11V 3A的一组PPS电压档位。
相关阅读：

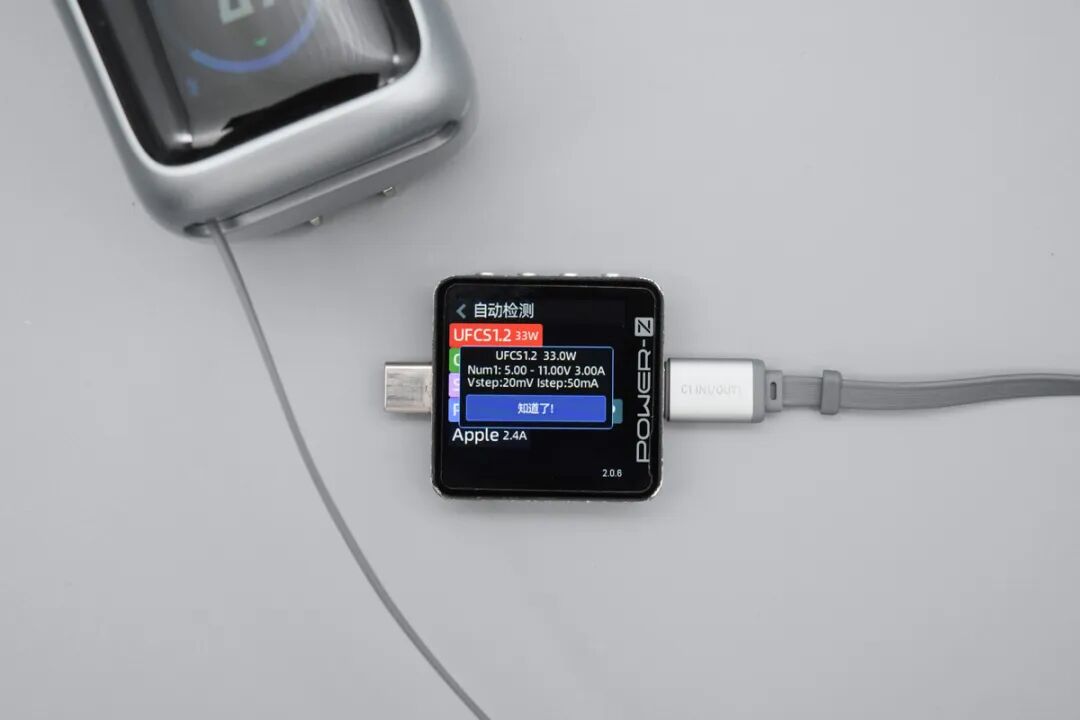

USB-C1自带线UFCS快充具备5-11V 3A的一组电压档位。
测得USB-C2接口快充协议与USB-C1自带线完全一致。
USB-C2接口的PDO也相同。
USB-C2接口的UFCS协议也与之相同。
测得USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC及DCP快充协议。

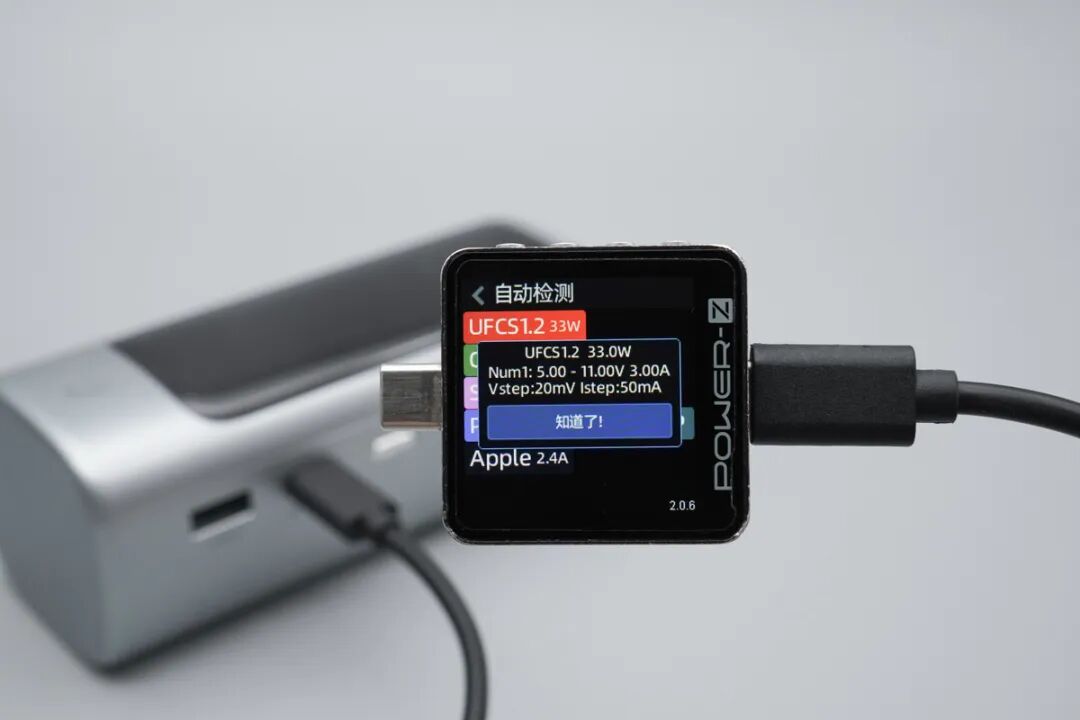

USB-A口的UFCS协议具备5-11V 3A的一组电压档位。
再来测试移动电源模式下的快充兼容性。
测得USB-C1自带线支持UFCS、QC3.0、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP以及Apple 2.4A快充协议。

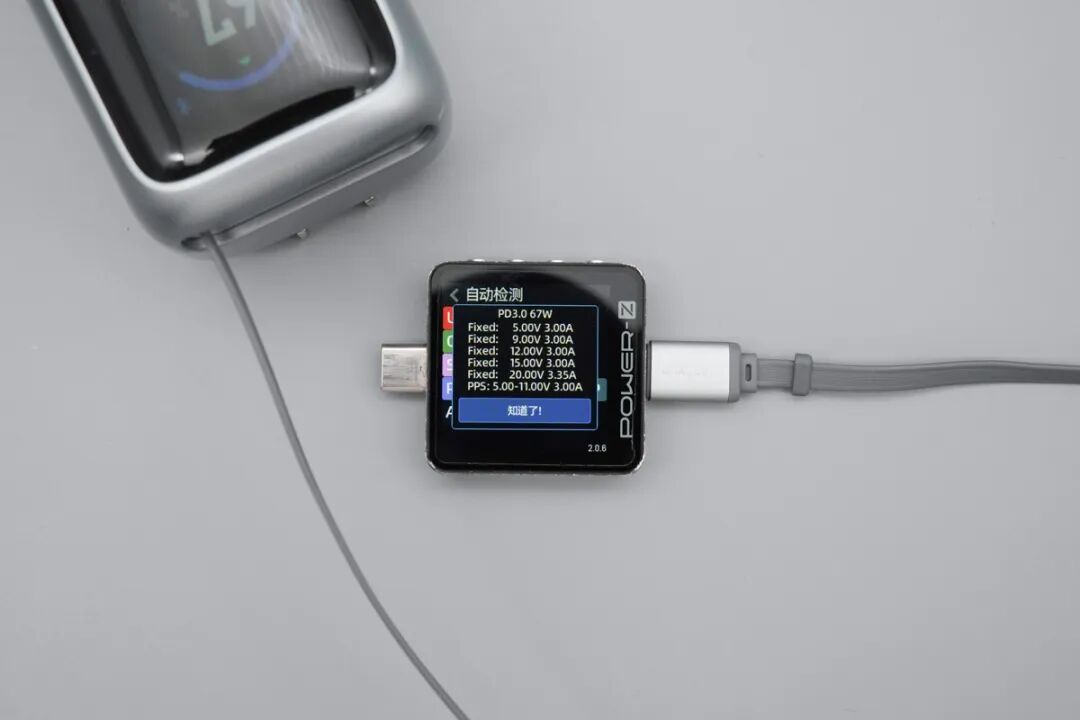

PDO报文显示支持5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位以一组5-11V 3A的PPS档位。
UFCS协议具备5-11V 3A的一组电压档位。
测得USB-C2接口与USB-C1自带线兼容性相同。
PDO也相同。
UFCS协议也相同。

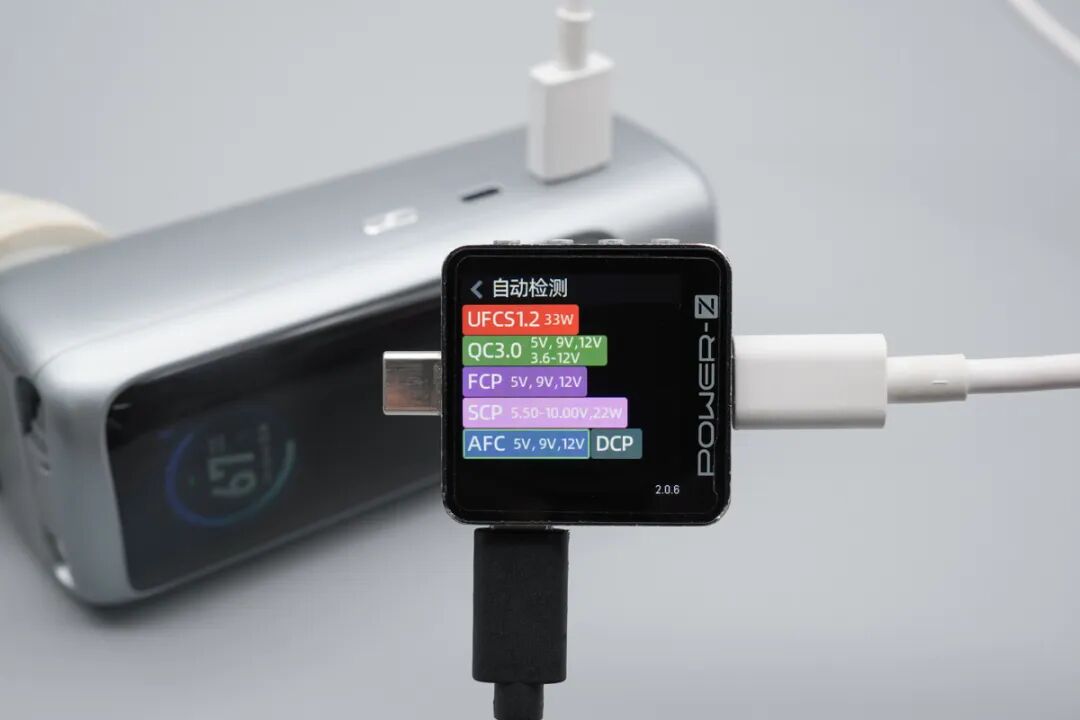

测得USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC及DCP快充协议。
USB-A接口UFCS协议具备5-11V 3A的一组电压档位。
实测为MacBook Pro16充电，可达19.6V 3.3A 65W的功率。
相关阅读：
产品尺寸重量
实测USB-C1长度约为17cm，长度适中，满足与手机贴合握持充电的需求。

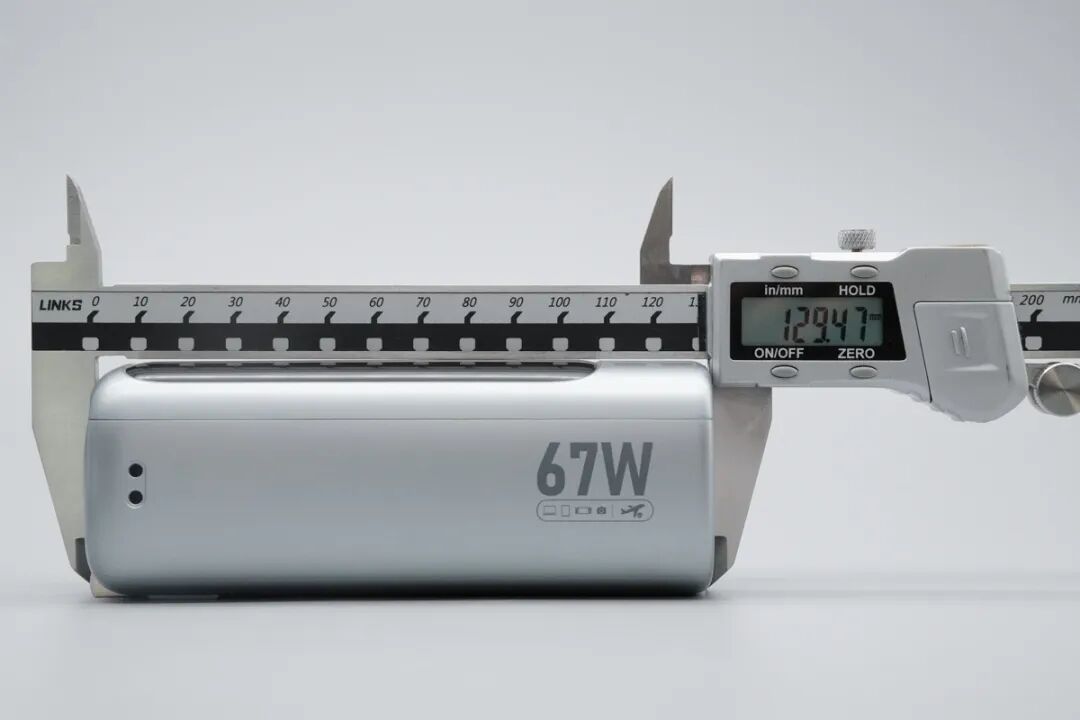

使用游标卡尺测得机身整体长度约为129.47mm。
机身宽度实测约为51.43mm。
机身厚度实测约为49.69mm。

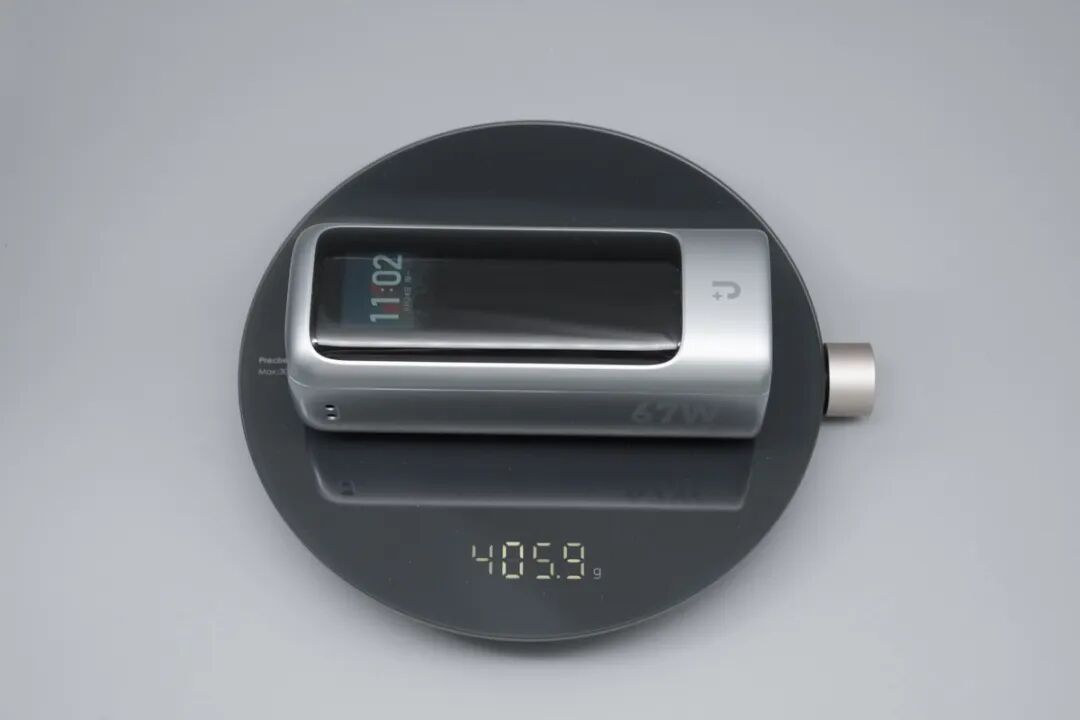

放在电子秤上测得整机重量约为405.9g。
简单看过产品外观、智能交互、快充协议兼容性等信息后，下文正式进入拆解环节。
产品PCBA全貌解析

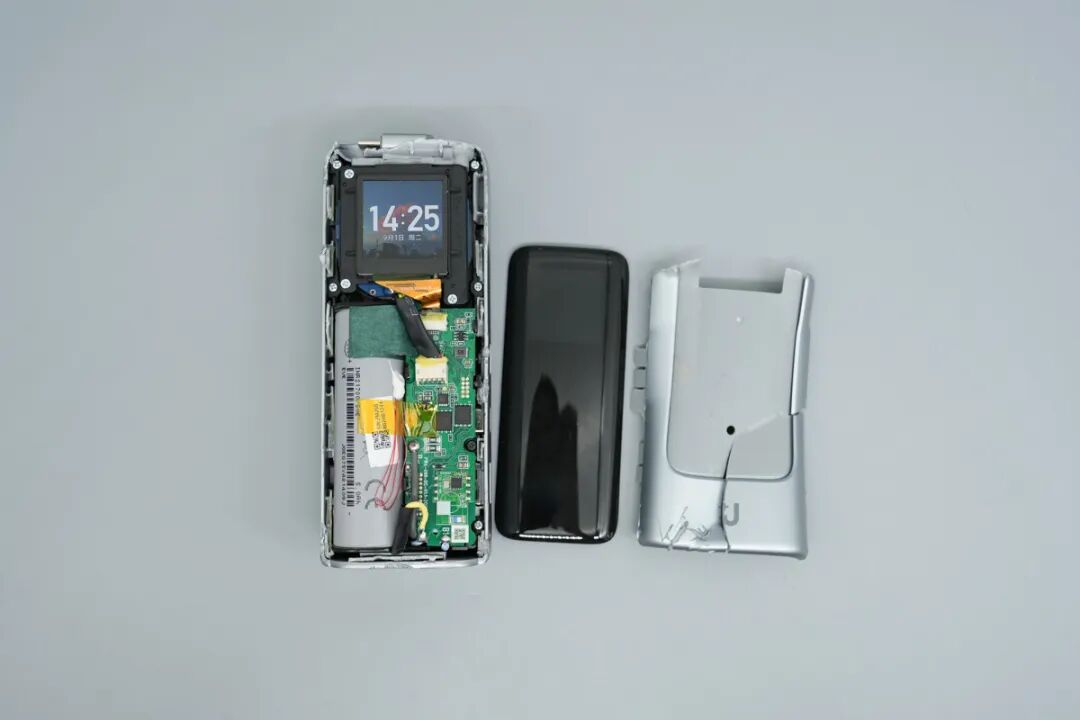

沿外壳接缝撬开机身，可见内部结构紧凑。最上方为屏幕模组，下方则排列着电池组及PCBA。

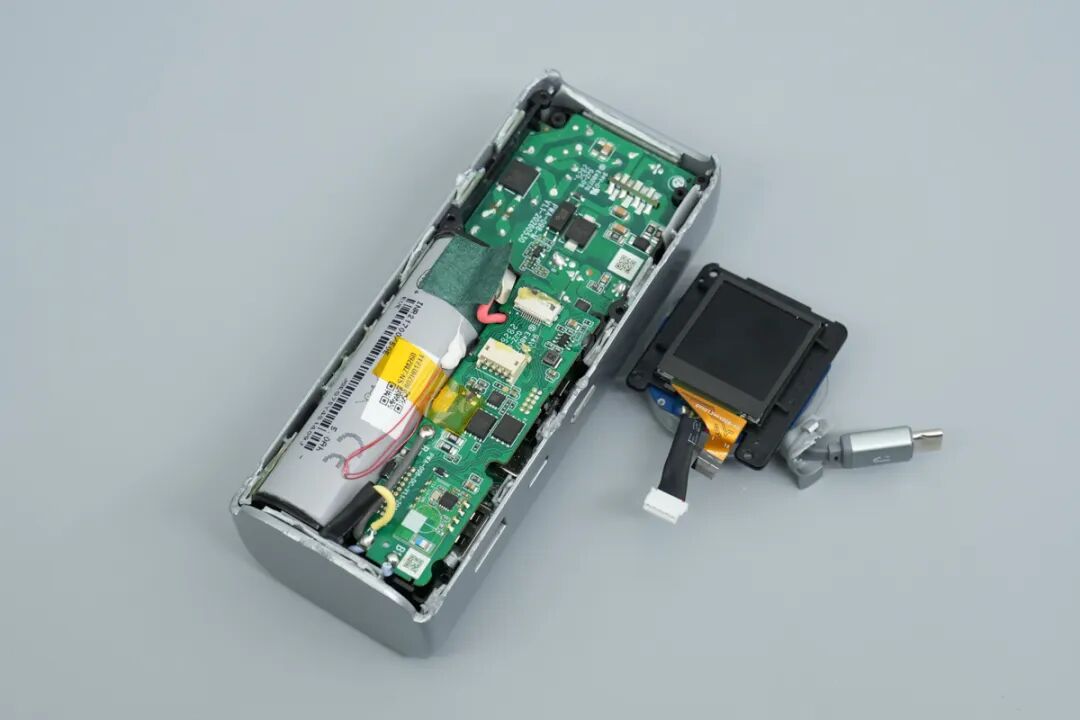

先拆下屏幕模组。
屏幕模组正面如图所示，通过FPC柔性排线连接PCBA。
屏幕模组背面设有对应USB-C1的伸缩线模块。
继续将PCBA模块分离。
电池组镍片采用激光点焊工艺，电芯四周还垫有黑色泡棉，起到缓冲减震的作用。
产品采用三串EVE亿纬锂能的21700电芯，单节容量5000mAh，三节组成等效15000mAh的总容量。
产品PCBA模块正面如图所示，总体分为上下两层小板设计。
产品PCBA模块背面如图所示。
将上下层小板分离，先来看上层小板。
上层小板功能区域划分清晰，左侧为移动电源区域，分布移动电源SoC芯片、升降压MOS管以及VBUS管等；右侧为充电器区域，分布EMI滤波电路、高压/低压滤波电容、变压器、初级主控芯片以及同步整流芯片等。
上层小板另一面左侧充电器区域分布光耦、Y电容、整流桥等；右侧移动电源区域分布升降压电感、电源按键、USB母座、滤波电容、VBUS管以及连接下层板的排针座。
下层板一面分布排针连接座、锂电保护AFE、MCU、NOR FLASH等元器件。
下层板另一面分布锂电保护管、蓝牙通信芯片以及用于连接屏幕和伸缩线模块的连接座。
产品充电器部分采用QR+SR开关电源架构，移动电源部分采用一颗移动电源SoC芯片实现充放电管理。
产品充电器部分解析
一颗输入端保险丝，用于过流保护。
一颗共模电感，采用双线并绕工艺，用于滤除EMI干扰。
一颗黑色的NTC热敏电阻，用于抑制浪涌。
输入端一颗WRMSB60M整流桥来自World沃尔德，采用MSB封装，规格为6A 1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德WRMSB60M资料信息。

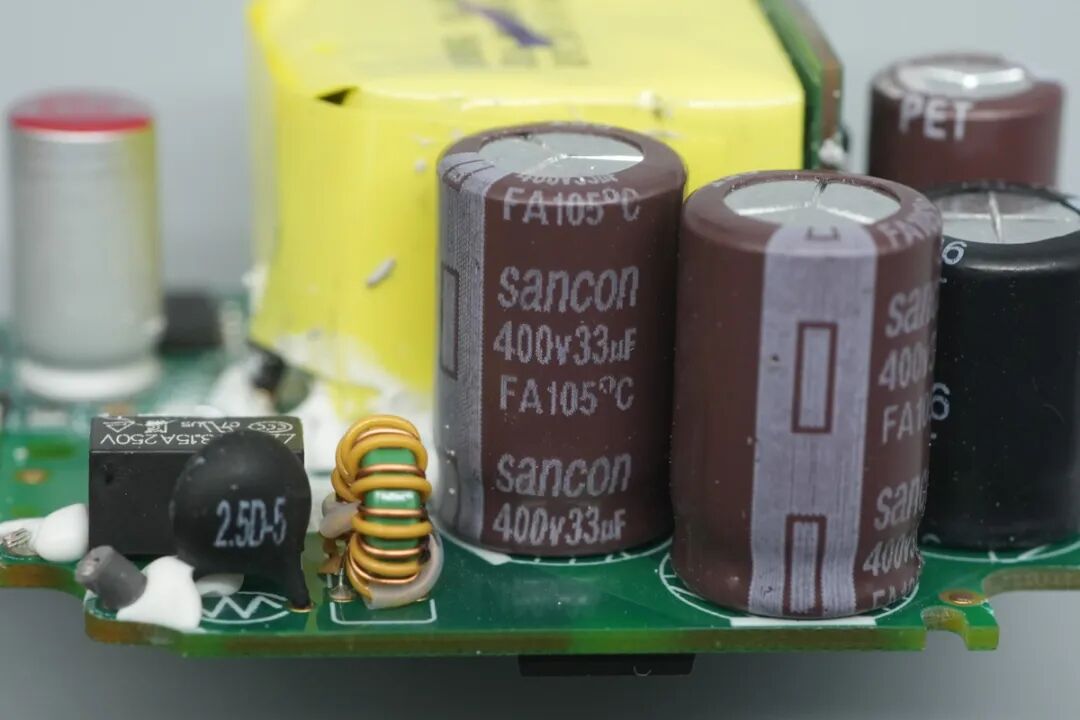

两颗高压滤波电容来自Sancon三鑫，规格为400V 33μF。
另外一颗高压滤波电容来自三鑫，规格为400V 22μF。
还有一颗高压滤波电容来自三鑫，规格为400V 18μF。

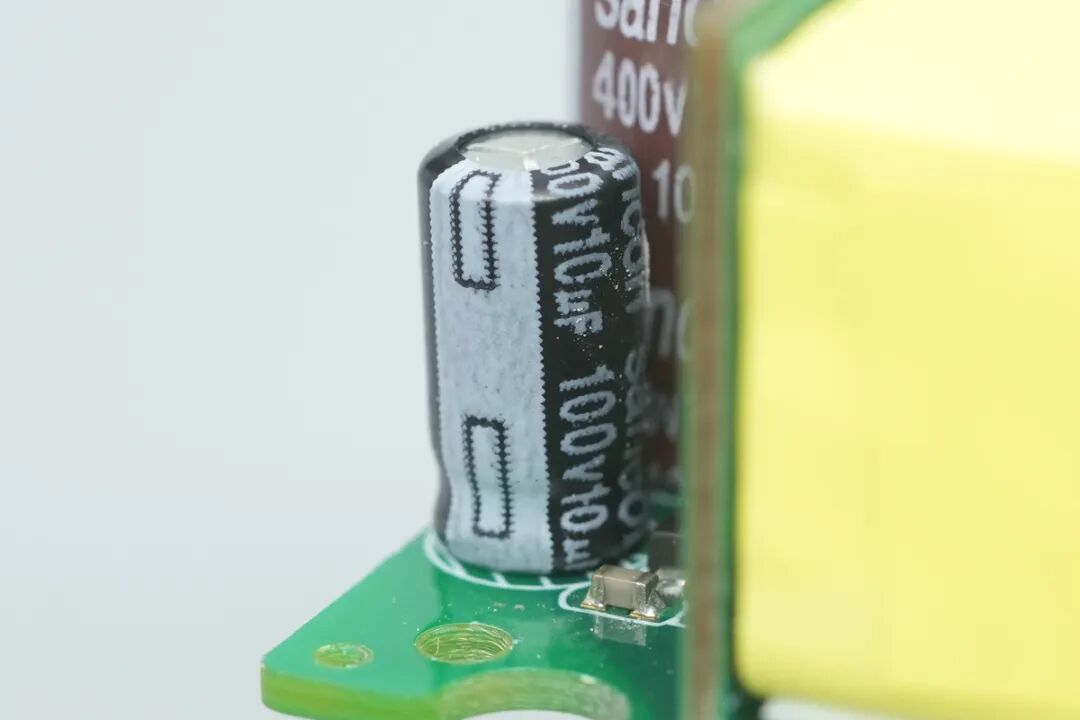

一颗主控芯片供电电容规格为100V 10μF。
初级主控芯片来自Kiwi必易微，型号KP22084，为KP2208X系列芯片。该系列芯片是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。
相关阅读：
芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。
KP2208X的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。
芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。芯片采用ESOP-7封装，满足高效快充应用需求。
相关阅读：
一颗变压器，喷码BCK-25-103T 2620。
一颗光耦，丝印1018。
一颗贴片Y电容。

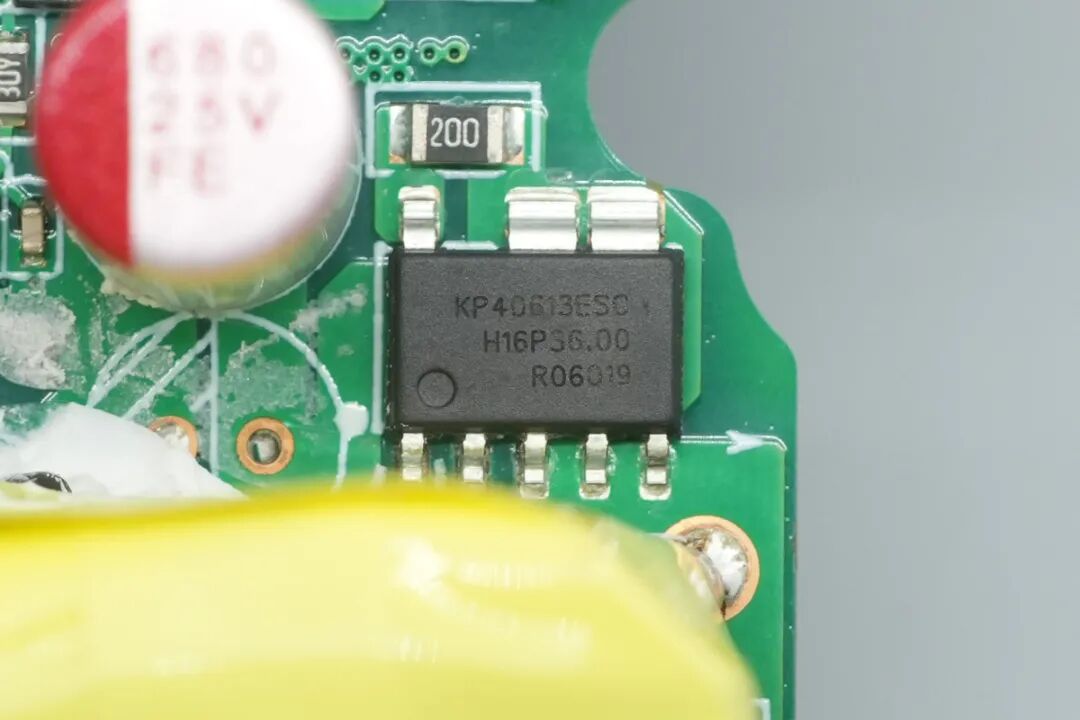

产品内置的同步整流芯片来自必易微，型号KP40613，采用ESOP-7封装。该芯片内置100V MOSFET，可在 GaN 系统中替代传统肖特基整流二极管以提升整体系统效率。
相关阅读：
该芯片内部集成了180V高压检测与供电电路，无需额外的VDD辅助绕组供电，在简化外围电路设计的同时降低了系统成本。
同时，该芯片具备小于30ns的极快开关延时，并集成智能开通与过零检测功能，可有效避免由寄生参数振荡引发的误开通问题，确保高频运行下的稳定性。
KP40613支持反激（Flyback）及有源钳位反激（ACF）拓扑，能够灵活适配断续（DCM）、准谐振（QR）和连续（CCM）三种工作模式，并同时兼顾高边与低边的电路部署配置。
芯片专门面向支持 PD、QC 等快充协议的宽电压输出应用，是30W~45W快充电源适配器的理想选择。
一颗滤波电容规格为25V 680μF。
一颗供电切换控制MOS来自Eternal宜源，型号为ET6303，PMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装。
产品移动电源部分电路解析
产品内置的移动电源SoC为南芯科技SC2016AD。
该芯片是南芯科技最新推出的一款三合一移动电源SOC解决方案，支持2到5串电池，支持3.3V至22V的输入电压，通过将MCU、协议控制器以及升降压控制器集成于一颗芯片中，可为设计师和开发人员提供高性能、高集成度、低成本的电源管理方案。
产品内置的两颗升降压开关管来自Eternal宜源，型号为ET6300，NMOS，耐压30V，导阻7.9mΩ，采用PDFN3333封装。其中两颗如图所示。
另外两颗宜源ET6300升降压开关管，共计四颗。
一颗升降压电感，规格为6.8μH。
一颗VBUS管为宜源ET6300。
另一颗VBUS管为宜源ET6300。
还有一颗VBUS同样为宜源ET6300。
一颗滤波电容来自ymin永铭，规格为25V 220μF。
一颗锂电保护模拟前端芯片来自Cellwise赛微微电，型号为CW1573，采用SSOP24封装，适用于3~7串锂离子、磷酸铁锂、锂聚合物以及钠离子电池包。
该芯片配合MCU使用，可提供实时电压、电流、温度、电池容量等信息，同时为电池组提供完善的保护功能。
两颗锂电保护管来自宜源，型号为ET6310，耐压30V，导阻1.7mΩ，采用PDFN5*6封装。
还有一款锂电保护管为宜源ET6300。
一颗用于屏幕驱动和整机逻辑控制的MCU来自WHXY武汉芯源，为CW32L012系列产品，这是一颗ARM® Cortex®-M0+ 32 位低功耗微控制器，内置64KB FLASH，8KBRAM，采用QFN48封装。
一颗NOR FLASH来自Puya普冉，型号为PY25Q128HA，容量128Mbit，采用SOP8封装。
一颗蓝牙通信芯片丝印US6270。
一颗晶振，用于发出时钟信号。
一颗电源按键。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
街电67W 15000mAh三合一笔记本移动电源将移动电源、充电器以及伸缩线完美融合，并支持智能交互功能，为用户带来了极佳的使用便利性与可玩性。
从内部的做工与用料来看，这款产品的表现扎实可靠。其电池组采用了三串亿纬锂能5000mAh21700电芯，电芯四周垫有黑色泡棉并采用激光点焊工艺，有效提升了抗震缓冲能力与整体耐用度。
在PCBA部分，充电器模块搭载了必易微KP22084合封氮化镓芯片与同步整流芯片KP40613；移动电源SoC则采用了南芯科技SC2016AD，辅以赛微微电CW1573锂电保护AFE、武汉芯源MCU、蓝牙及通信芯片与多颗宜源MOS管。
整体内部结构紧凑规整，核心元器件用料选型扎实，充分兼顾了高功率快充输出下的稳定性与长久使用的安全性。
