充电头网第4128篇拆解报告。
前言
充电头网了解到，黑鲨近期推出了一款磁吸制冷无线充电器，将25W无线快充与TEC半导体制冷散热器二合一，可以缓解手机在无线充电及玩游戏时的发热。
据了解，这款充电器支持智能控温，产品宣称最低可将温度降至13°C。同时为了适应不同的使用环境，机身采用了双面磁吸设计，搭配专属支架即可在桌面或车载场景中灵活切换。
该产品还配备了RGB指示灯效以及一枚多功能侧键，支持一键切换制冷+充电二合一或单制冷模式。
下文充电头网就为大家带来这款黑鲨磁吸制冷无线充电器的详细拆解，一探其内部的结构设计与用料。
产品外观
除了黑鲨磁吸制冷无线充电器本体外，黑鲨还同步推出配套的黑鲨磁吸车载支架，覆盖桌面、车载等使用场景。
产品本体的包装盒均采用黑色背景，正面印有产品渲染图以及黑鲨Logo。

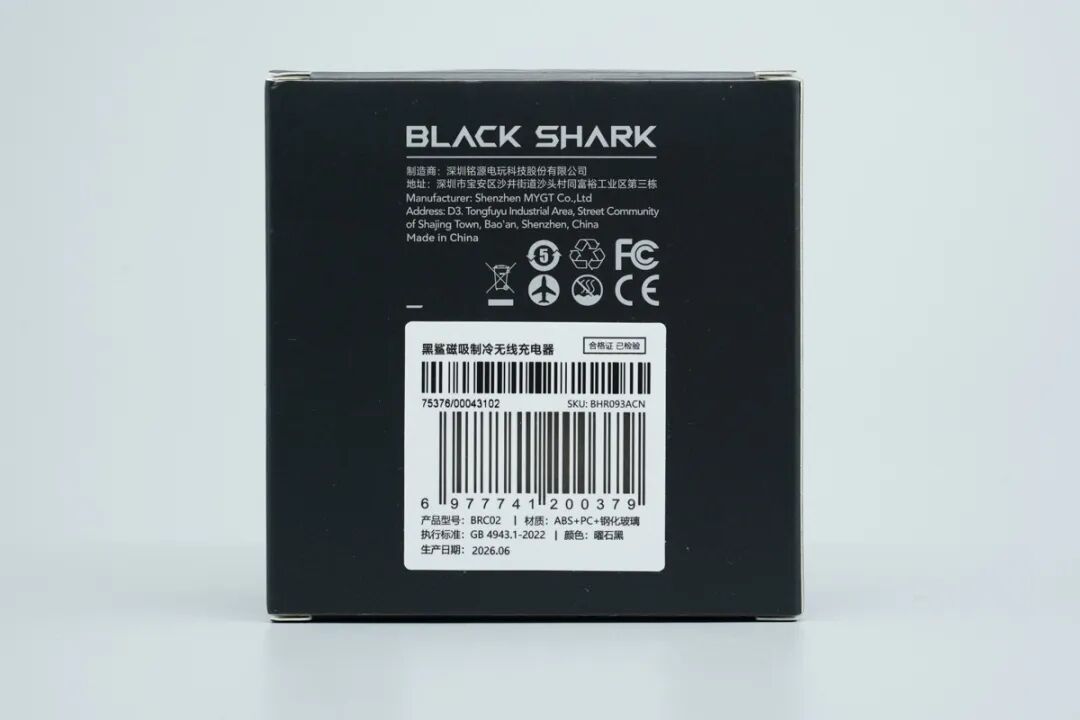

包装盒背面印有详细的产品参数信息，这里到后续的实物环节再介绍。
打开包装，内部包含黑鲨磁吸制冷无线充电器本体以及一条附赠的USB-C充电线。充电器背面设计有进风口，中心点缀有绿色的“BLACK SHARK”字样。

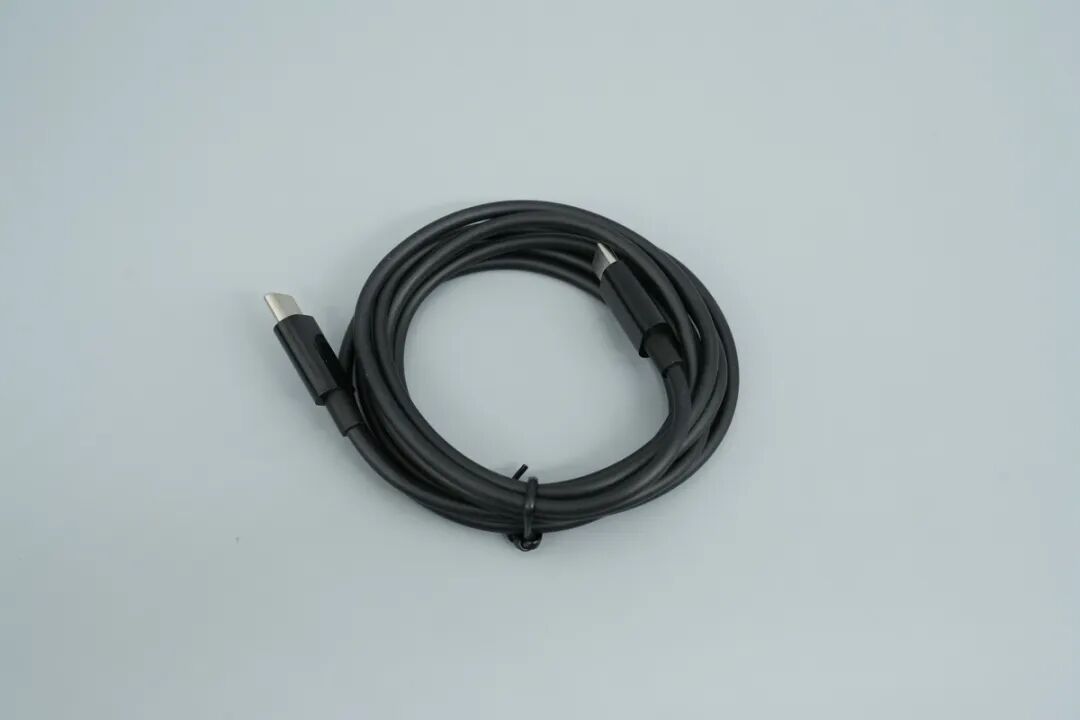

USB-C充电线使用魔术扎带固定。
USB-C线缆端子外壳采用注塑工艺，表面印有黑鲨Logo，网尾处做了抗弯折处理。

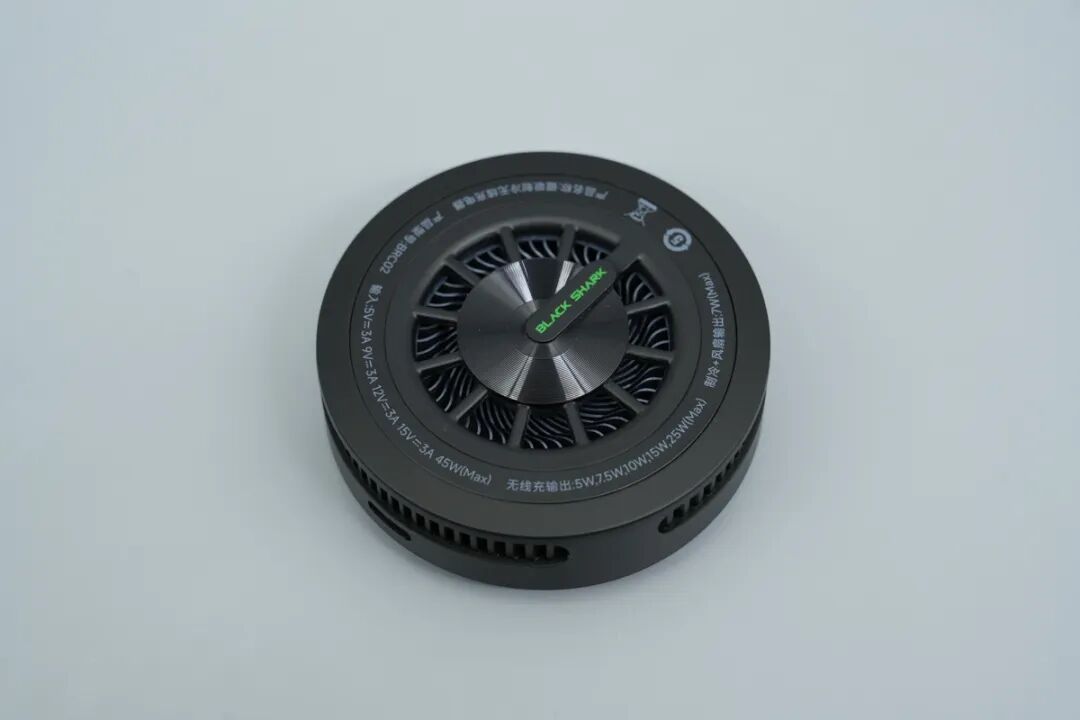

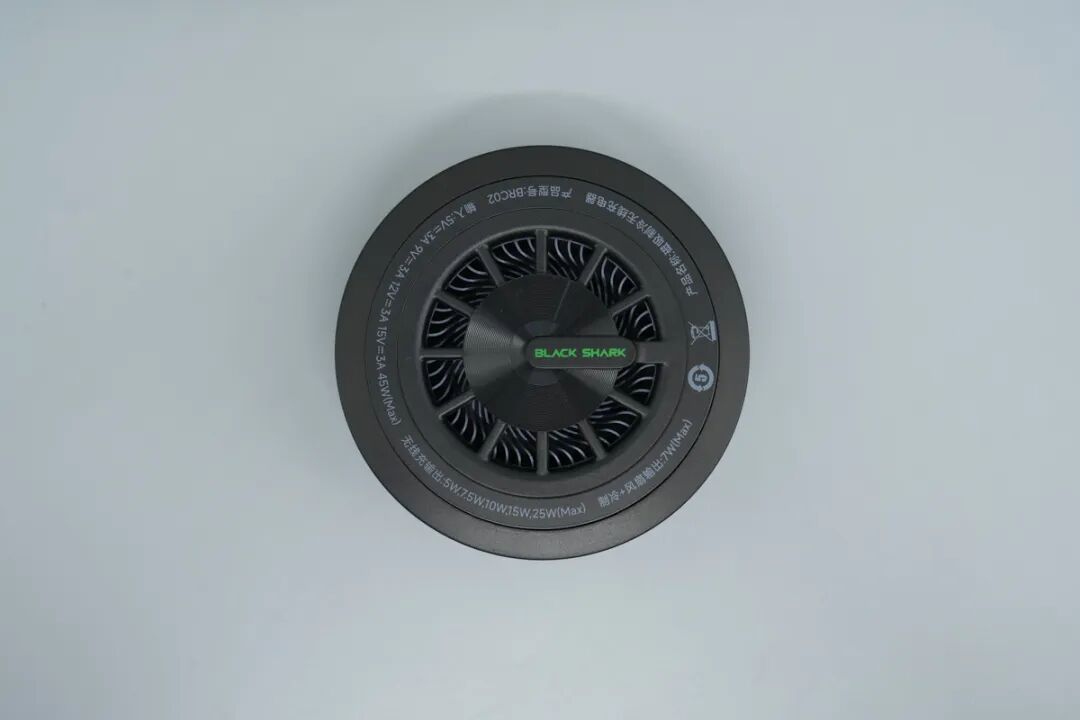

产品背面设计有进风口，中心点缀有绿色的“BLACK SHARK”字样。
充电器背面外圈印有详细的输入输出参数：
产品名称：磁吸制冷无线充电器
型号：BRC02
输入：5V3A、9V3A、12V3A、15V3A（45W Max）
无线充输出：5W、7.5W、10W、15W、25W（Max）
制冷+风扇输出：7W（Max）
充电器侧面采用了阶梯式圆柱体造型，四周分布出风口。侧边设有一枚实体按键，长按3秒可在二合一模式与单制冷模式之间切换。
侧面的出风口栅格开孔规整，透过格栅可以看到内部黑色的散热鳍片。
产品充电器贴合手机的一面采用了一整块黑色钢化玻璃面板。玻璃边缘有一圈细线组成的装饰纹理，中间印有银色Logo及25W快充功率。

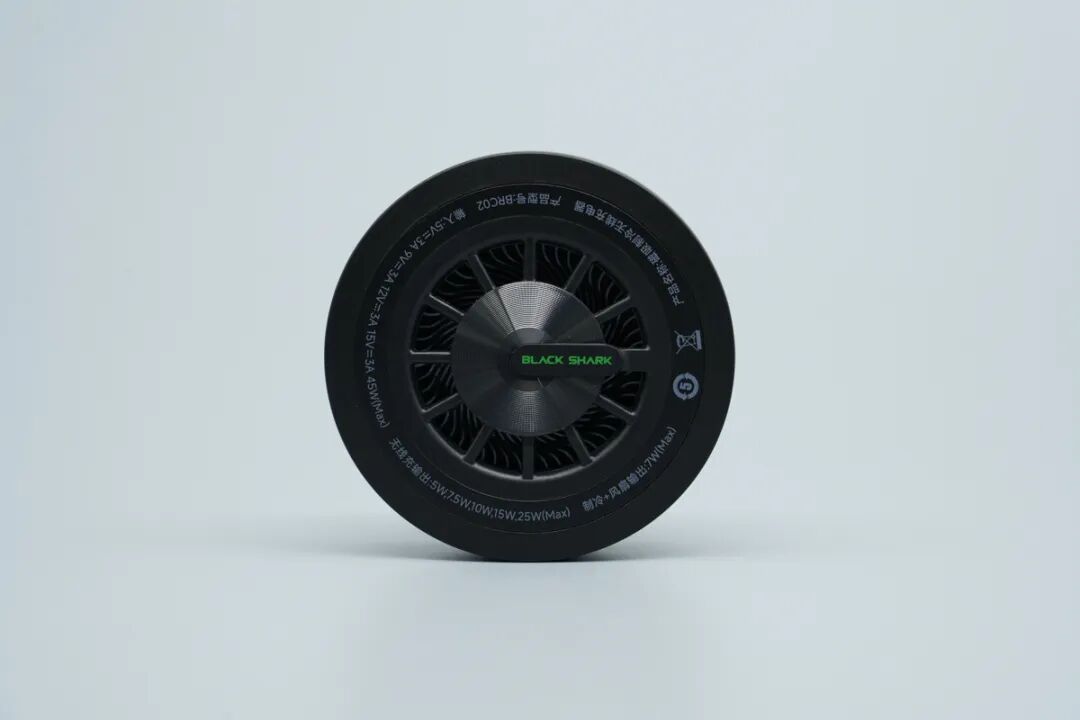

背面进风口采用了放射状格栅设计，内部内置了涡轮风扇，用于吸入冷空气并吹向内部的散热鳍片。
该充电器具备双面磁吸功能，除了正面吸附手机外，背面也可吸附在图中配套的磁吸支架上，方便在桌面以及车载导航等场景下固定使用。
产品尺寸重量

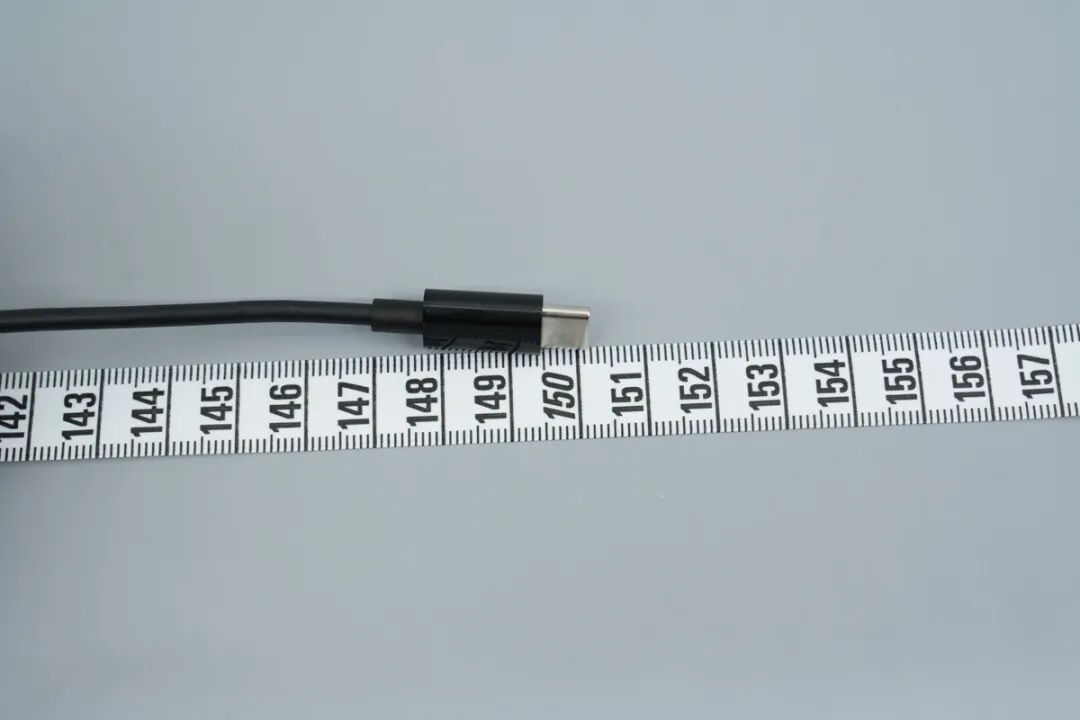

测量附赠的USB-C数据线，总长度约为150cm。

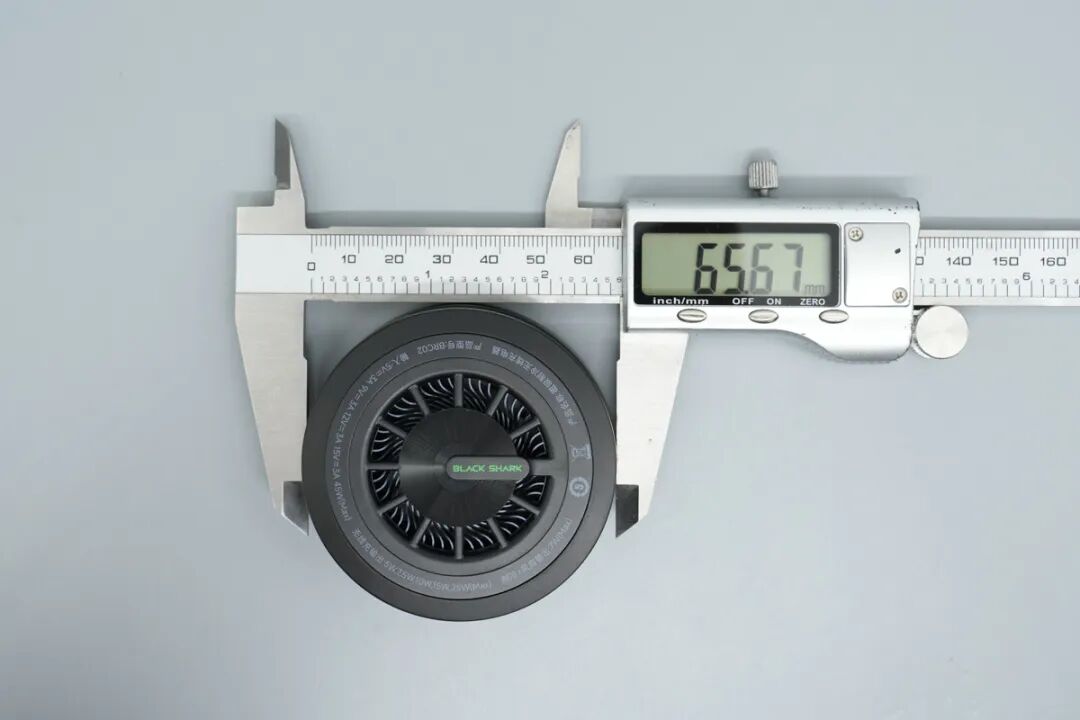

使用游标卡尺测量充电器本体的直径，约为65.67mm。
测量充电器的厚度，实测约为21.89mm。
使用电子秤进行称重，测得充电器本体重量约为90.6g。
将产品置于成年人掌心中，大小如图所示。
产品通电测试

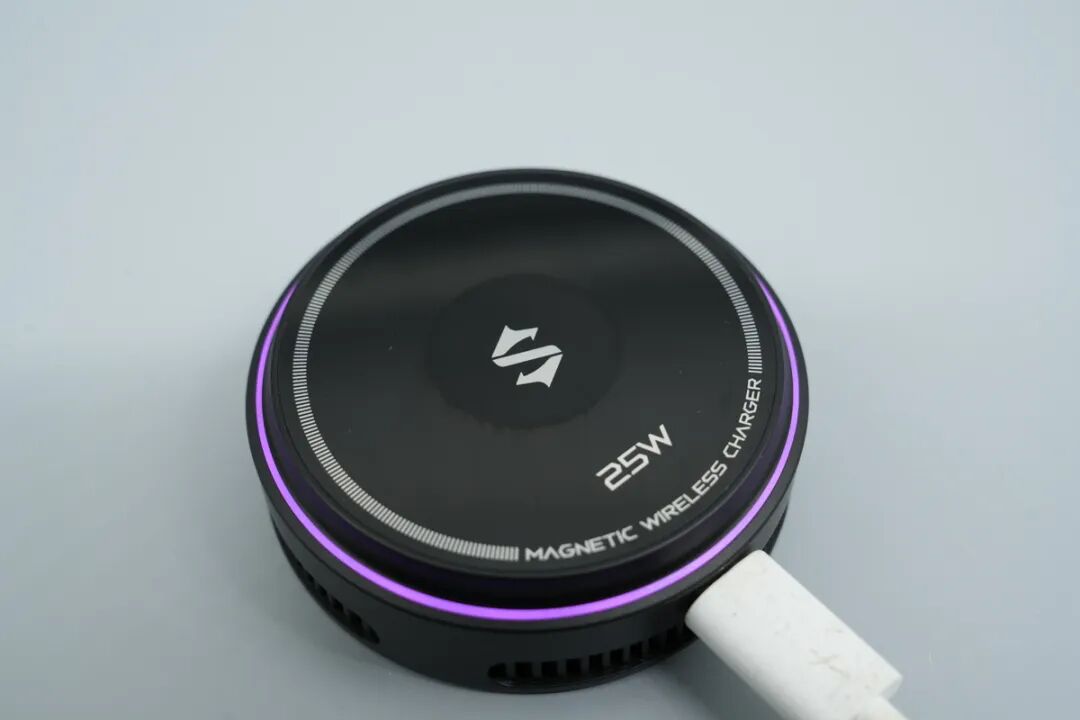

接通电源后默认为二合一模式，边缘环形灯带为紫色灯效。
单击按键可切换等效为RGB模式。同时产品支持模式切换，充电状态长按了3秒可切换为单制冷模式，同时灯带变为呼吸状态；而在待机状态长按3秒可重新切换为二合一模式，灯带变为常亮状态。
使用POWER-Z KM003C测试仪进行实测，在吸附iPhone 17 Pro Max并开启二合一的模式下，输入电压为14.68V，电流为2.35A，实时输入功率约为34.53W。
相关阅读：
简单看过产品外观，下文进入拆解环节。
产品拆解

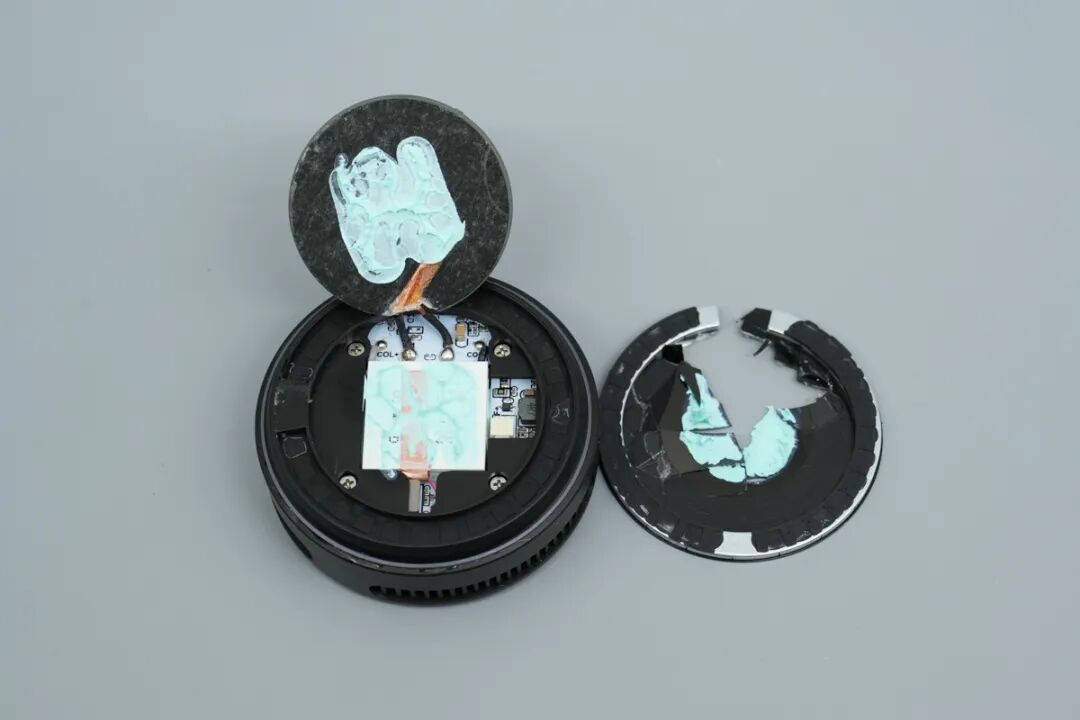

拆下玻璃面板以及引磁片后，可见内部无线充线圈与TEC半导体制冷片间打有蓝色导热硅脂辅助散热。
去除黑色盖板后后，可见白色的PCBA。

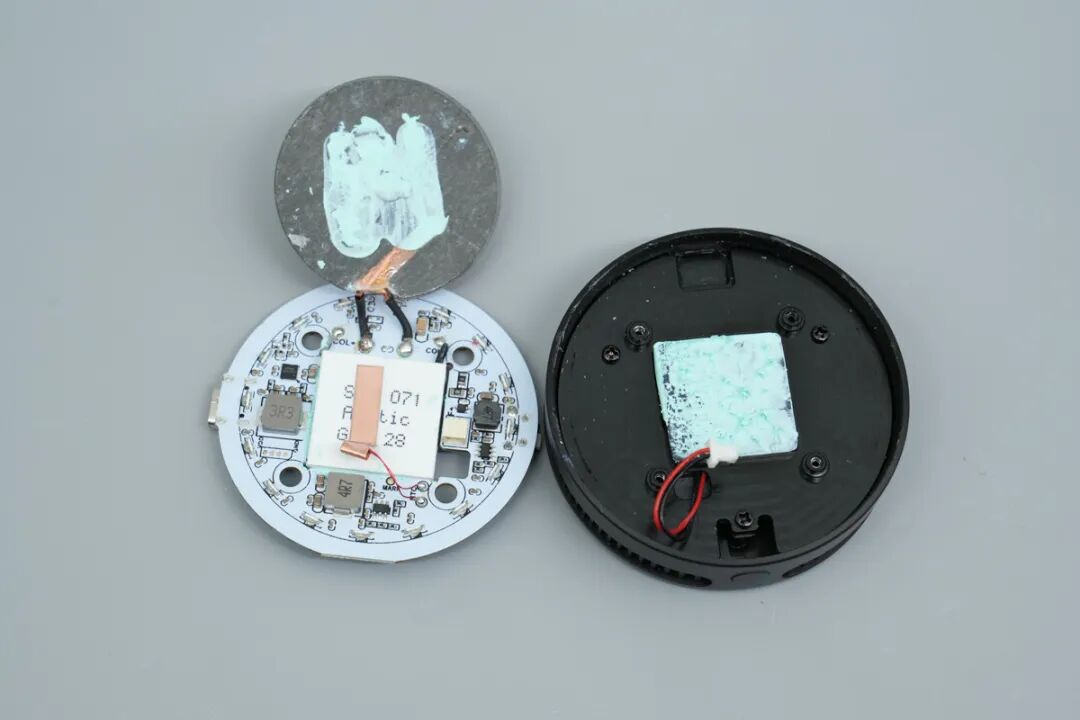

将PCBA从机身中框上取下，中框对应的凹槽内同样填充了导热硅脂，以保证TEC制冷片的热量传导。
产品无线充线圈采用利兹紧密绕制。
TEC制冷片冷侧设有NTC热敏电阻，用于检测温度数据，避免结冰。
接续分离底部的散热鳍片和涡轮风扇。
涡轮风扇通过2Pin接口与PCBA连接取电。
白色的PCBA一面设有无线充发射芯片、MCU、无线充谐振电容切换MOS以及USB-C母座等元器件。
PCBA另一面设有同步升降压芯片、电感以及NTC热敏电阻等元器件。
产品内置的同步升降压芯片来自SOUTHCHIP南芯科技，型号为SC8723，采用QFN22封装。这是一款集成四个低导通电阻功率 MOSFET 的高效同步四开关升降压转换器，采用QFN22封装。
相关阅读：
芯片支持2.7V~22V 的超宽输入电压和3V~22V 的输出电压范围，电感平均电流限制高达10A，无论输出电压高于、低于或等于输入电压，均能保持优异的转换效率与稳压性能。
SC8723采用平均电流模式控制，支持250kHz~1MHz 的可调开关频率，并提供强制PWM（FPWM）与轻载跳脉冲（PSM）模式切换及可编程输出限流功能。
芯片集成了输入欠压保护、绝对过压保护、输出短路打嗝保护及过热关断等多重安全机制，广泛应用于墙充适配器、快充移动电源、USB Type-C Hub、无线充电器及工业电源等领域。
同步降压芯片来自JoulWatt杰华特，型号为JW5359，采用SOT23-6封装。该芯片是一款18V/2A的高效同步降压转换器。
芯片支持4.5V~18V输入电压，最高转换效率达95%，具备极快的瞬态响应与完备的安全保护机制。该系列外围电路简单，提供PFM和FCCM两种轻载模式选择，广泛应用于网络设备、芯片供电及笔记本电脑等领域。

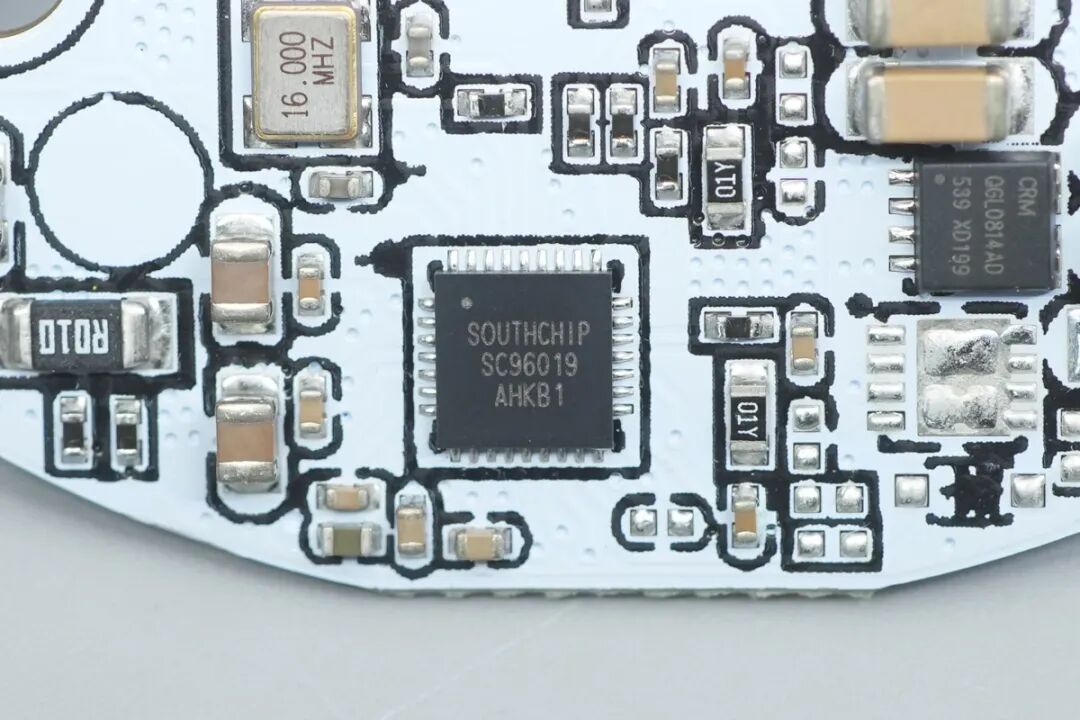

无线充电发射芯片为SOUTHCHIP南芯科技SC96019，该芯片是一颗高性能Qi2.2协议 SoC 芯片，采用FCQFN32封装。
该芯片集成高分辨率全桥控制器，支持 WPC 2.2 协议下最高25W快充，支持多通道ASK解调电路，具备3.0-20V宽输入电压范围及内置12mΩ低导通电阻全桥功率MOSFET，可直接驱动谐振电容实现高效能量传输。
SC96019内置数字核心集成 32K MTP/32K ROM/6K SRAM，配合 288MHz PLL 控制的 EPWM 模块，支持 DP/DM/USB-PD 快充接口及 Q 值检测 FOD，并集成 UVLO/OVP/OCP/OTP多重保护。
SC96019适用于WPC合规无线充电器及定制化发射端方案，满足消费电子、车载等场景的高效无线供电需求。
一颗无线充谐振电容切换MOS来自CRM祥瑞微，丝印QGL0714AD。一旁设有多颗NPO谐振电容。
一颗无标MCU用于整机逻辑控制。

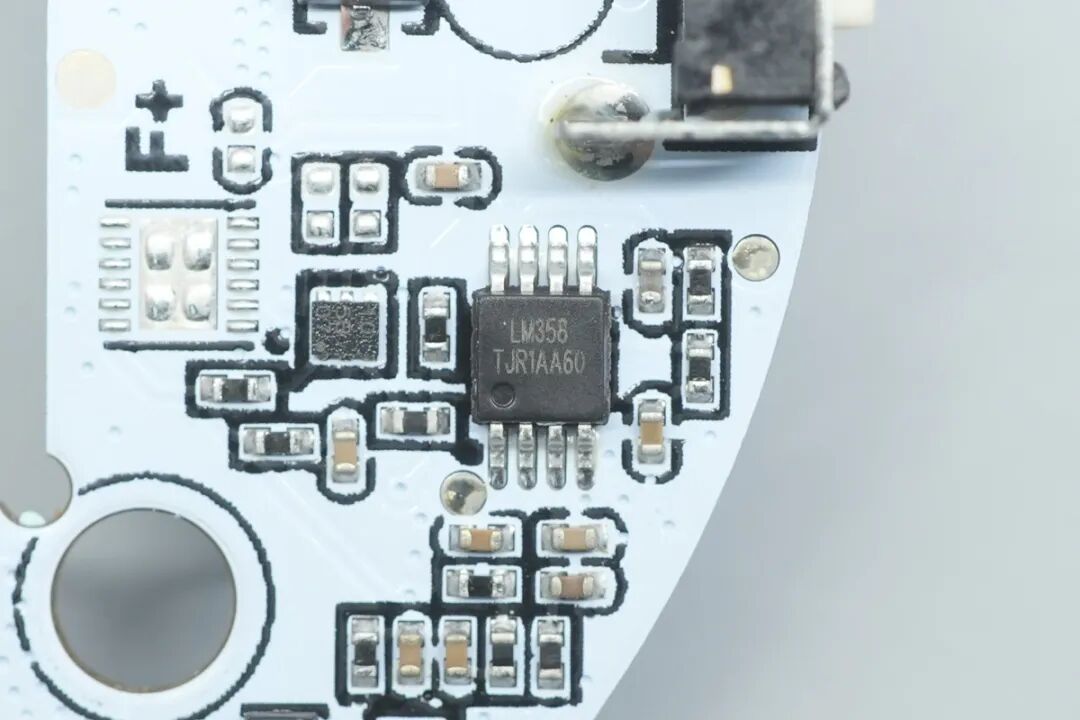

一颗运放丝印LM358。
TEC半导体制冷片，表面喷码S02 071 Arctic GA 28。

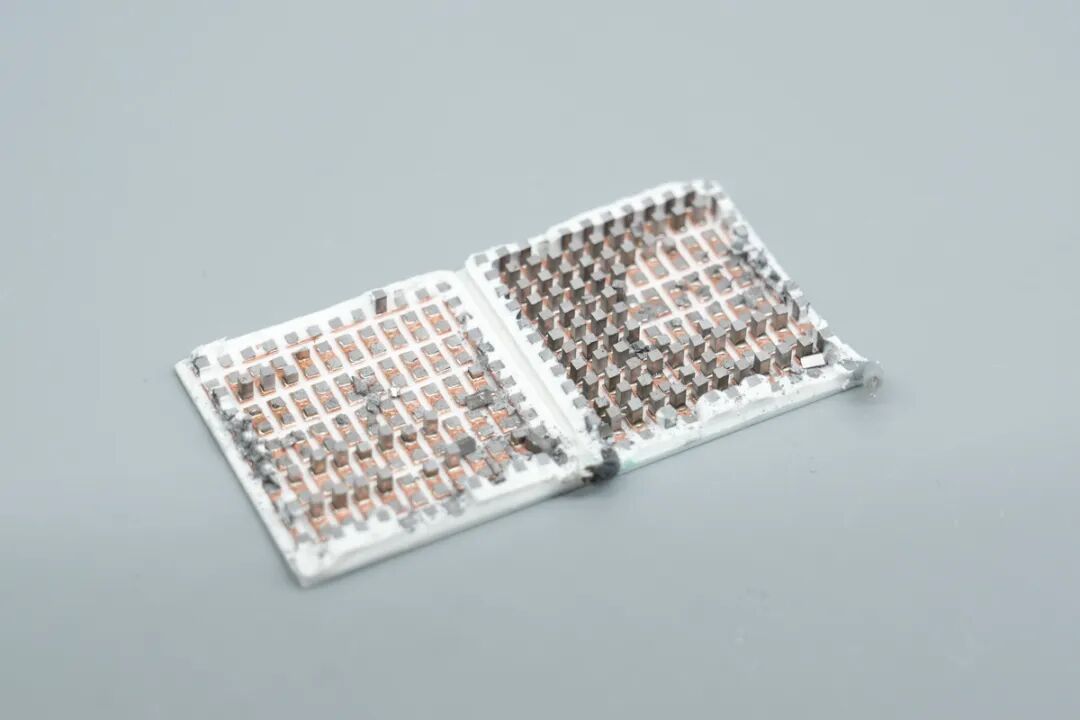

分离TEC制冷片，内部是密集排列的PN结晶粒，在通电后通过珀尔帖效应实现热量的定向转移。

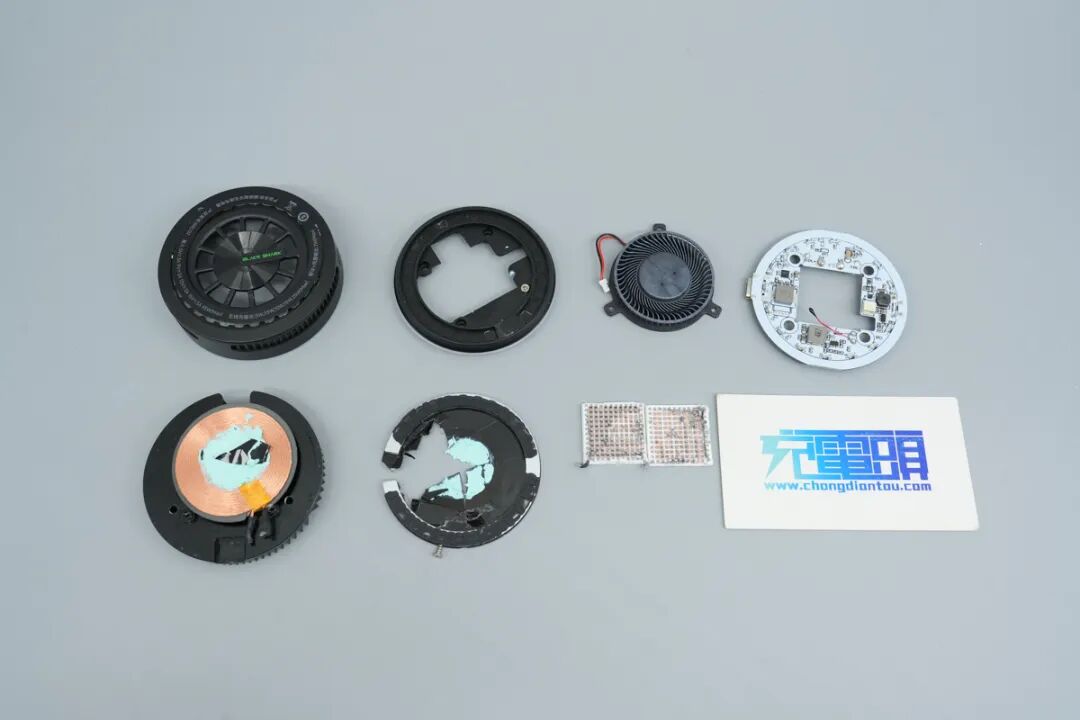

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
黑鲨这款磁吸制冷无线充电器集成了25W无线快充与TEC半导体制冷功能。
产品正面配备黑色钢化玻璃面板和RGB环形指示灯，机身采用双面磁吸设计，可搭配专属支架在桌面或车载场景使用。侧边设有一枚实体按键，支持在“制冷+充电”二合一模式与单制冷模式之间切换。
充电头网通过拆解了解到，产品内部的TEC制冷片与PCBA、机身中框之间均涂有导热硅脂，搭配底部的金属散热鳍片和涡轮风扇进行散热。制冷片冷侧及主板上设有NTC热敏电阻用于监测温度，配合控温策略防止结冰。
内部器件方面，主板采用了南芯科技SC8723同步升降压转换器和杰华特JW5359同步降压芯片进行电压转换。无线充发射端采用南芯科技SC96019 SoC芯片，谐振电容切换MOS来自祥瑞微。此外，产品还搭配一颗无标MCU负责整机的逻辑控制。
