2026年9月17日—9月23日

AI芯片越做越大，先进封装的矛盾也在移动：过去抢的是一段紧缺产能，现在比的是谁能把更多计算芯片与HBM放进同一系统，还能稳定制造、按期交付。本周，CoWoS-L与EMIB-T的竞争从路线图走向良率、基板和客户选择；台积电又把验证环节单独拉出来，试图让设备与材料更快进入量产线。与此同时，马来西亚承接的HBM相关后段业务增加，玻璃与面板级路线继续向下一代大尺寸封装靠近。新闻看似分散，背后其实是一场围绕“系统交付能力”的重新排位。

图1  本周先进封装产业脉络：架构、验证、区域分工与功率系统集成同步推进。

本周要闻概览

封装越过光罩边界，竞争单位变成一整套系统

本周最重要的变化，不是一款新封装突然取代另一款，而是AI芯片把封装尺寸推到了新的工程边界。TrendForce 9月18日指出，随着计算芯片数量和HBM堆叠增加，传统CoWoS-S使用的大面积硅中介层逐渐逼近制造限制。CoWoS-L通过在RDL中介层内嵌硅桥，为更大的封装尺寸和更灵活的芯片组合提供空间，并被认为将在2028年前继续保持AI先进封装的主流地位。

这条判断的价值，在于它解释了为什么“产能扩张”不再足以概括竞争。CoWoS-S、CoWoS-L与EMIB-T并不是三个可以直接相加的产能桶，而是面对不同芯片数量、互连距离、HBM配置和成本边界的系统方案。客户选定路线之后，计算裸片、HBM、互连结构、封装基板、散热和测试会被绑定在同一开发周期里，临时更换方案的代价随之上升。

CoWoS-L的优势来自成熟度和较完整的制造生态。它保留高密度硅互连能力，同时减少对单片超大硅中介层的依赖，更容易向多计算芯片、多HBM组合扩展。但更大的RDL中介层仍会推高材料使用、翘曲控制和封装成本，封装面积扩大也不会自动带来更高良率。规模越大，局部缺陷影响整颗高价值封装的风险越需要被管理。

英特尔EMIB-T走的是另一条路：把硅桥嵌入封装基板，并通过TSV缩短信号路径。它有机会减少大面积硅中介层的成本压力，也让基板厂商承担更关键的互连集成任务。9月23日的产业报道给出一个醒目信号——EMIB基板良率据称从第二季度约30%提升到约45%，供应链希望在2027年第一季度达到60%。这些数字来自媒体转述和产业消息，并非英特尔正式产线公告，但它把竞争的薄弱环节暴露得很清楚：架构能够设计出来，还要让硅桥与ABF基板在反复热处理中保持位置、平整度和界面可靠性。

因此，Google或AWS评估EMIB的新闻，不能简单理解为订单已经从台积电流向英特尔。TrendForce预计Google将在2027年采用EMIB-T，AWS也在测试EMIB；这些仍带有预测与验证属性。真正改变格局的证据，将是客户产品完成验证、良率跨过经济门槛，并出现连续批次交付。路线竞争正在升温，但“备选方案”与“规模量产”之间仍隔着制造数据。

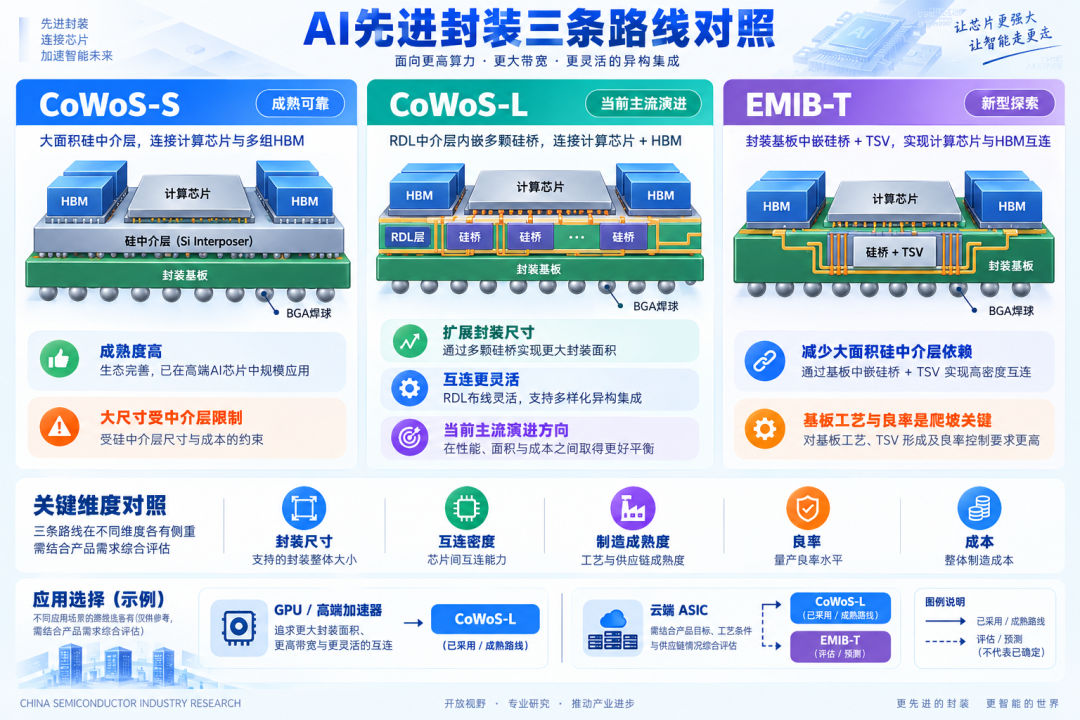

图2  CoWoS-S、CoWoS-L与EMIB-T的结构差异及共同评价维度。

三条路线比的不是名字，而是约束落在哪里

CoWoS-S把高密度互连集中在硅中介层上，制造经验丰富，适合已经成熟的计算芯片与HBM组合；当封装继续放大，中介层面积和成本会成为约束。CoWoS-L把硅桥嵌入RDL中介层，使高密度互连集中在关键位置，同时让更大面积的布线由RDL承担，扩展性更好，但也提高了大尺寸重布线、翘曲和组装的一致性要求。

EMIB-T则把制造难点更多压向封装基板。硅与有机材料的热膨胀差异、桥槽加工、NCF材料中的气泡和表面平整度，都会影响后续键合。基板供应商不再只是提供承载件，而是进入决定系统互连良率的核心位置。这个变化会重新分配产业链价值，也会改变客户选择供应商时的审查重点。

从成本看，三条路线没有脱离产品条件的统一答案。若一款ASIC只需要有限数量的计算裸片与HBM，成熟的CoWoS-S仍可能具备良好经济性；当封装尺寸与芯片数量继续增长，CoWoS-L的扩展性更重要；若EMIB-T基板良率提高、供应链稳定，它可能为云端ASIC提供有吸引力的第二来源。比较时必须固定芯片组合、互连密度、封装尺寸与可靠性要求，否则“单颗封装成本”只是失去分母的数字。

台积电把验证线前移，产能竞赛进入导入效率

9月21日的报道显示，台积电计划在高雄建设模块化Mini-Loop，用于新设备、材料和工艺整合的验证，再把合格方案导入CoWoS量产线。报道援引公司人士估计，CoWoS产能到2027年的复合增长率将超过80%，并提出Mini-Loop有望把验证效率提高25%至50%。后两组数字都属于报道引用的规划或目标，不能直接写成已经形成的新增产能。

Mini-Loop更值得关注的地方，是它试图解决先进封装扩产中最容易被忽略的一段时间。设备进场不等于可以生产，材料送样也不等于能在客户产品上使用。每一项变化都需要经过参数窗口、互连完整性、翘曲、热性能、可靠性和批次稳定性验证。若这些验证散落在供应商与量产线之间，排队和反复试错会拖慢导入；把小规模流程集中起来，有机会提前暴露问题，减少量产线承担实验风险。

这也意味着，下一轮竞争未必只看谁买了更多设备。谁能缩短“方案提出—工艺验证—客户验证—稳定量产”的周期，谁就更有机会抓住快速迭代的AI芯片。对于设备和材料供应商，进入Mini-Loop只是获得测试机会，真正的商业价值仍取决于能否通过验证并进入量产工艺包；对于园区项目，验证平台可以增强生态协同，但不能按厂房面积或设备数量直接折算产值。

报道还提到台积电继续评估CoPoS与玻璃相关技术。CoPoS把圆形晶圆级流程向方形面板级载体延伸，目标是容纳更大的系统封装并改善面积利用。面板级加工并不是PCB板级封装的同义词，也不意味着几何面积优势会自动变成成本优势。大面积布线均匀性、玻璃微裂纹、TGV金属化、翘曲与检测，都会决定最终的合格品成本。现阶段更适合把CoPoS视为下一代工艺路线的试验和准备，而非已经成熟的量产替代。

图3  从设备材料送样到稳定量产的导入闭环，验证线与量产线承担不同任务。

亚洲后段地图移动，HBM流向透露制造分工

9月22日，TrendForce News援引韩国海关及媒体数据称，韩国对马来西亚的HBM相关出口在一年内增长5.7倍，8月相关多芯片集成电路出口额达到16.2亿美元。贸易统计的商品编码包含HBM相关产品，不能把全部金额都解释为先进封装收入，但货物流向已经显示：马来西亚在AI后段制造中的角色正在加深。

这一变化不是单一工厂的扩产故事。马来西亚原本就拥有较完整的封装测试基础，ASE已在槟城增设工厂，英特尔当地项目覆盖EMIB和Foveros流程中的晶粒筛选与准备，TF-AMD计划在Batu Kawan增加凸点与先进封装服务。不同企业承担的工序并不相同，不能把“HBM运到马来西亚”简化为当地已经掌握全部HBM堆叠或CoWoS制造能力。

更准确的理解是，AI封装正在把区域分工从传统装配测试推向更复杂的前后段衔接。HBM本体制造、堆叠、晶粒准备、逻辑芯片集成、封装组装与最终测试可能跨越多个厂区和国家。货量增长提高了当地承接后段环节的确定性，也增加了跨区域质量追溯、交期与物流协调的要求。

这条线索对中国大陆封测企业同样有启发。竞争焦点不只是争取一项“先进封装”标签，而是明确自己能承接哪一个高价值环节，能否与客户前后工序共享数据，出现异常时能否快速定位。拥有Bumping、晶圆级封装、倒装与测试的组合能力，可以减少交接；真正形成壁垒，还需要客户产品在连续批次中证明交付稳定性。

玻璃与功率封装同时冒头，先进封装边界继续外扩

英特尔9月22日披露的一项玻璃基板封装专利，把Micro LED、嵌入式裸片和TGV放进同一结构。专利原始申请早于本周，本周发生的是公开披露和讨论升温。它展示了玻璃在大尺寸、高密度互连和光电集成中的可能性，却不能证明相关产品已经进入量产。专利解决“可以怎样做”，工程样品回答“能否做出来”，量产线还要回答“能否稳定、低成本地重复”。

玻璃之所以持续受到关注，是因为它在尺寸稳定性、平整度和高密度布线方面具有潜力，适合更大封装和光电协同；弱点则集中在微裂纹、TGV加工、金属化与检测。英特尔、台积电及其合作伙伴都在推进不同形式的玻璃与面板级验证，未来的胜负不会由一项专利决定，而会由工艺窗口、良率、供应链和客户设计共同决定。

同一周，onsemi发布Embedded Power Platform，以12英寸硅晶圆作为封装基础，将硅、SiC、GaN器件以及驱动和控制裸片嵌入同一晶圆级架构。公司称该平台有望提高功率密度、改善散热并缩短开发周期，2026年开始向战略客户送样。这不是AI计算芯片的2.5D封装路线，却揭示了相同的产业逻辑：封装正在从保护器件的外壳，变成决定电气、热和机械性能的系统架构。

这一趋势会让研发与制造的接口更紧。单项材料性能、最小线宽或实验室样品仍然重要，但只有与封装结构、热循环、功率循环、失效分析和客户工况连起来，才可能转化为可复制的产品。研究课题越早带入制造边界和验证方法，进入产业流程的路径就越清楚。

技术与企业进展对照

竞争格局快照

表中把公司正式披露、媒体转述、技术验证和专利分开列示。贸易数据反映流向，不能替代企业产能、份额或收入。

图4  先进封装价值从制造底座、关键互连走向系统集成与商业兑现。

接下来，三类证据会改变市场判断

第一类是客户证据。CoWoS-L已经进入高端AI加速器，EMIB-T需要进一步确认云端ASIC的验证与量产节点；玻璃和CoPoS则要从专利、试验线走向客户产品。客户名称并不是唯一标准，更关键的是验证范围、连续批次和采购持续性。

第二类是制造证据。良率、一次通过率、跨批次稳定性和交付节拍，会决定架构优势能否转化为经济性。EMIB-T基板良率若继续提高，第二来源价值会增强；Mini-Loop若缩短导入时间，台积电的产能扩张将更容易跟上客户迭代。任何路线都不能只凭封装面积或单项互连指标下结论。

第三类是区域协同证据。马来西亚的HBM相关流量上升，说明先进封装正在重绘亚洲后段地图。下一步要看当地增加的是哪一道工序、由谁完成、如何与前端制造和最终系统组装衔接。能够把工艺、数据和交付责任连成闭环的企业，才更可能把这轮AI封装热度沉淀为长期订单。
