前言
本期拆解带来的是苹果M6 Mac mini迷你主机，这款主机沿用M4芯片主机的外观设计，采用银色铝合金外壳。苹果M6芯片采用2nm制程工艺，内置两个超级核心，四个性能核心和六个能效核心，相比M4芯片新增两个超级核心和神经网络加速器。内存起步容量为16GB，支持24GB和32GB选项。存储具备256GB，512GB，1TB和2TB可选。
M6 Mac mini迷你主机在机身前方设有两个USB-C接口和3.5mm音频接口，并设有电源指示灯，机身背面设有电源插座，HDMI接口，2.5G网线接口和三个雷电4接口，支持外接显示器和扩展存储设备，下面服务器电源网就带来M6 Mac mini迷你主机的详细拆解，一起看看内部的设计和用料。
苹果M6 Mac mini迷你主机开箱

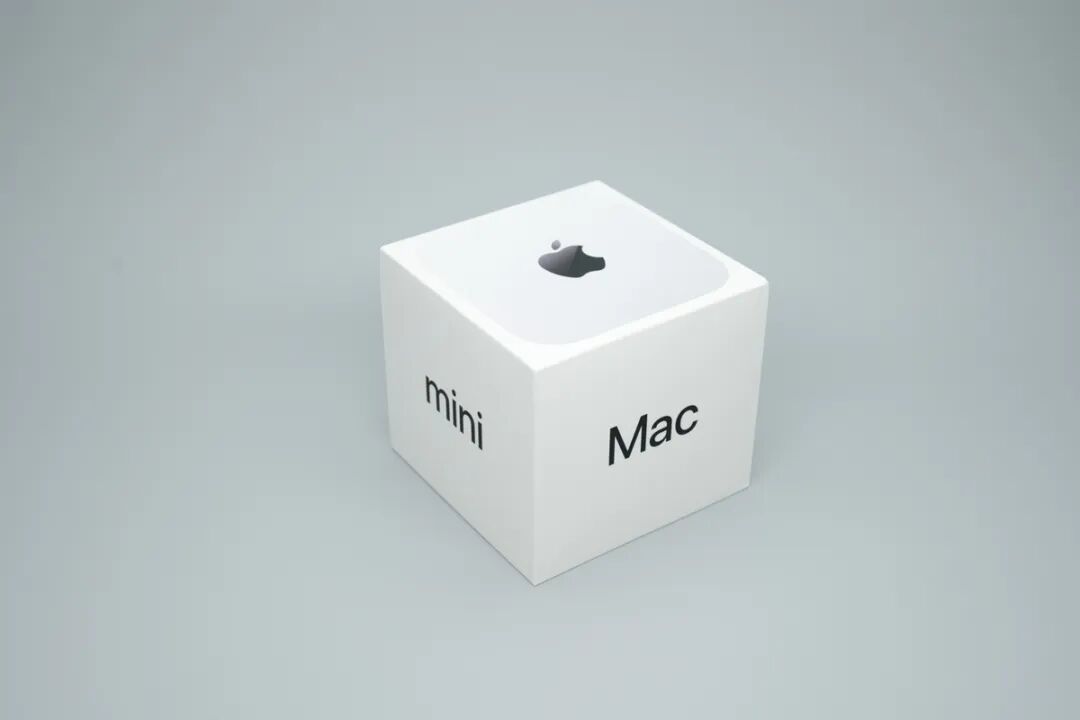

苹果M6 Mac mini迷你主机采用立方体包装，三面印有主机顶部外观，Mac和mini字样。
包装盒顶部印有主机外观。
包装盒背面印有产品信息。
苹果Mac mini迷你主机内置M6芯片，具备16GB内存和256GB储存空间，M6芯片内置12核CPU和12核GPU，具备三个雷电4接口，HDMI接口，两个USB-C接口。型号MHQK4CH/A A3534。
包装内含苹果M6 Mac mini迷你主机，电源线，说明书和保修卡。
主机顶部设有苹果logo。
机身前方设有两个USB-C接口，电源指示灯和3.5mm音频接口。
机身背面设有电源插座，网线接口，HDMI接口和雷电3接口。

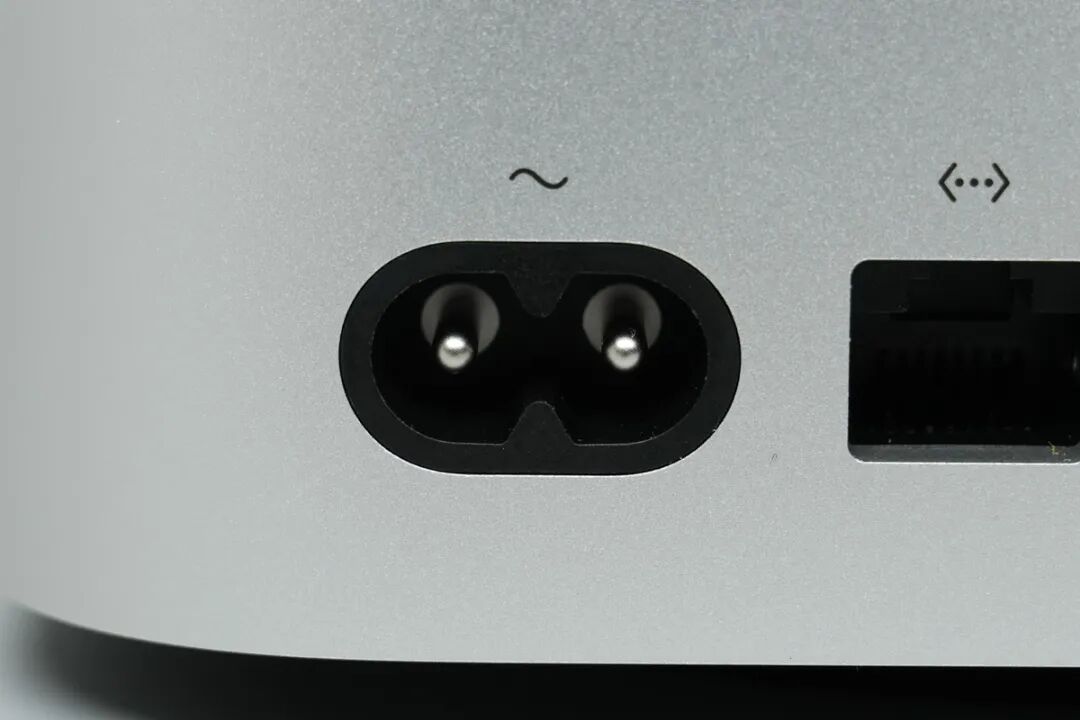

交流输入插座特写。

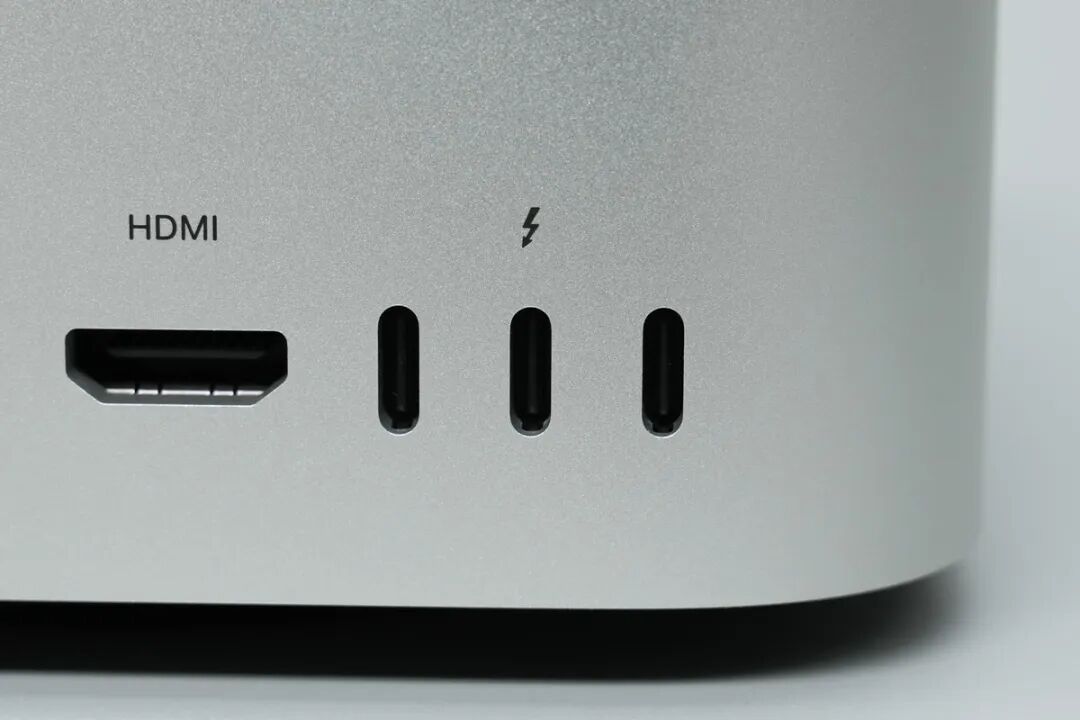

网线接口和HDMI接口特写。
三个雷电4接口特写。
机身底部为黑色塑料后盖，设有环形通风口，右上角设有电源键。
后盖中心位置印有Mac mini字样。
机身底部标注：美国苹果公司，型号：A3534，桌上型个人电脑，输入：100-240V~50-60Hz 2.5A，原产地中国，产品已经通过了CCC认证。
机身底部通风口特写。
底部设有橡胶防滑环。
侧面边缘电源按钮特写。
测得机身长度约为127.2mm。
机身宽度约为127.1mm。
测得机身厚度约为49.7mm。

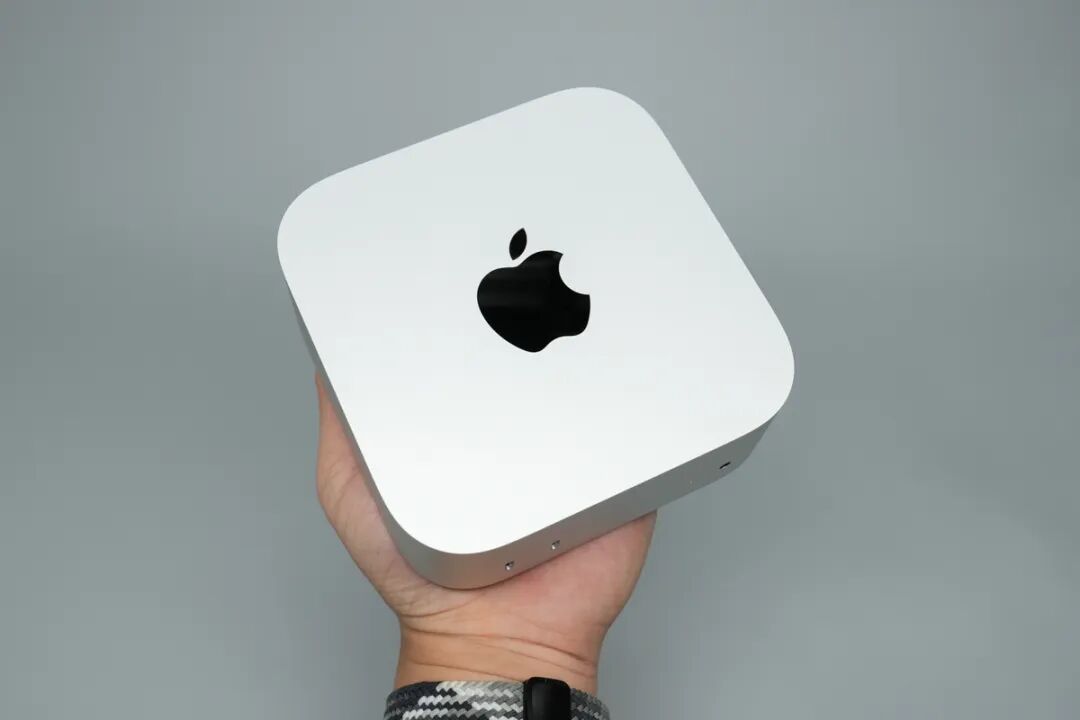

手持迷你主机的大小感受。
测得机身重量约为642.4g。
附带的电源线采用编织外皮。
电源线编织外皮特写。
插头规格为6A 250V~。
另一端规格为2.5A 250V。
测得电源线长度约为185cm。
将M6 Mac mini迷你主机接通电源。
电源指示灯亮起。

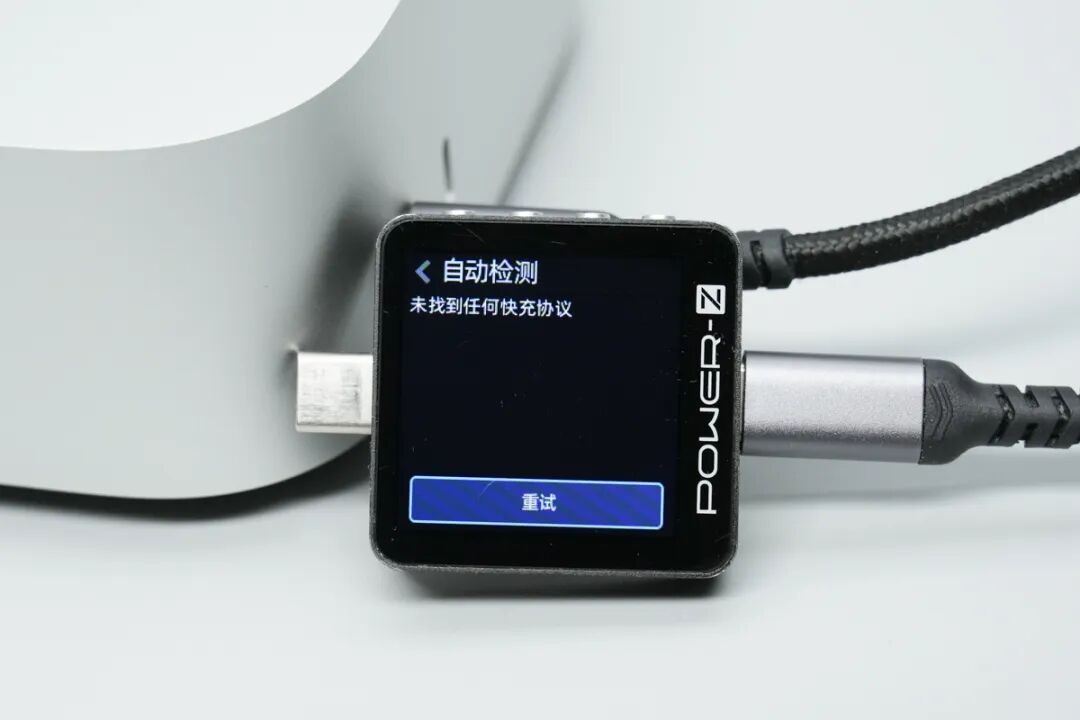

使用POWER-Z KM003C测试仪测得前置两个USB-C口不支持任何快充协议。
后置三个USB-C接口均支持PD3.0协议。
PDO报文显示USB-C接口支持5V3A固定电压档位，相比M4型号输出功率翻倍，三个接口支持的档位相同。
苹果M6 Mac mini迷你主机拆解
看完了苹果M6 Mac mini迷你主机的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先使用吸盘和撬棒撬开后盖。

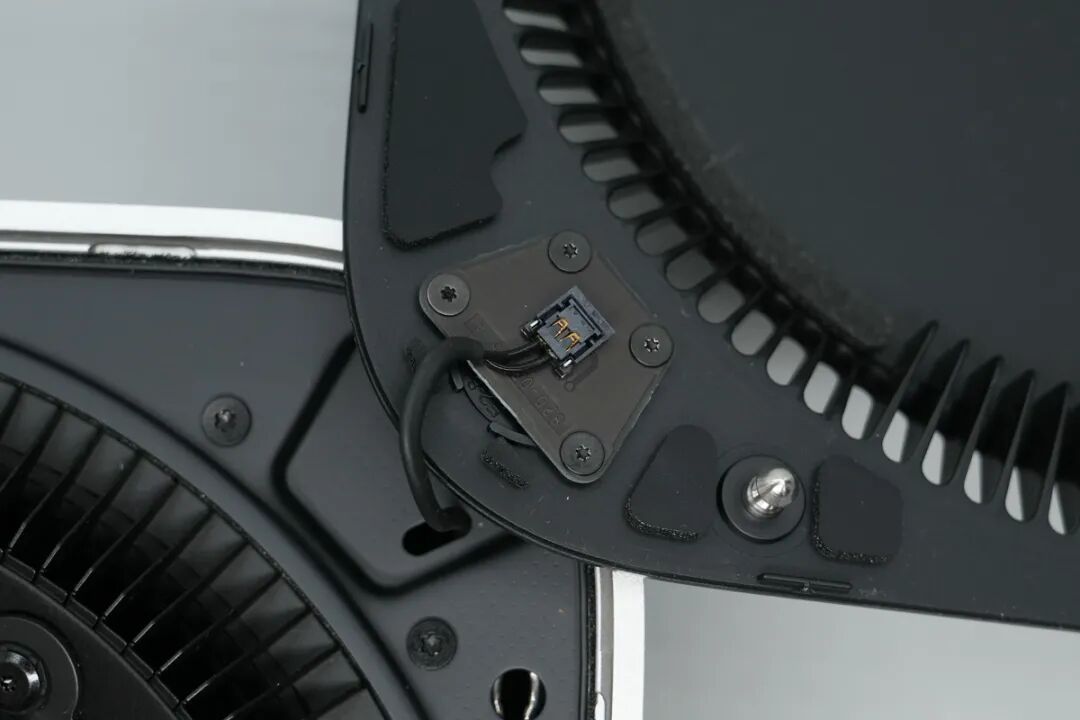

电源开关小板使用螺丝固定，通过连接器和导线连接。
出风口格栅内部设有泡棉密封。
后盖中间位置设有时钟电池，压板通过螺丝固定，并印有电池正极符号。
拧下固定螺丝拆下压板，时钟电池来自松下，型号BR1632A，为耐高温BR系列锂氟化碳电池，电压为3V，额定容量120mAh，支持-40~125℃工作温度。
对应电池负极位置粘贴导电泡棉。
在后盖内部还设有三个凸起的WiFi天线模块。
拧下固定螺丝，拆下底部金属盖板，盖板通过排线连接到PCBA模块。
盖板内部设有圆形金属盖板，通过螺丝固定。
拆下金属盖板，圆形小板设有无线和蓝牙芯片。
芯片丝印USI339M00562，左侧设有滤波电容，规格为6.3V150μF。
无线天线通过连接器和馈线连接。
用于固定后盖的卡子特写。
断开连接排线，拆下金属盖板。

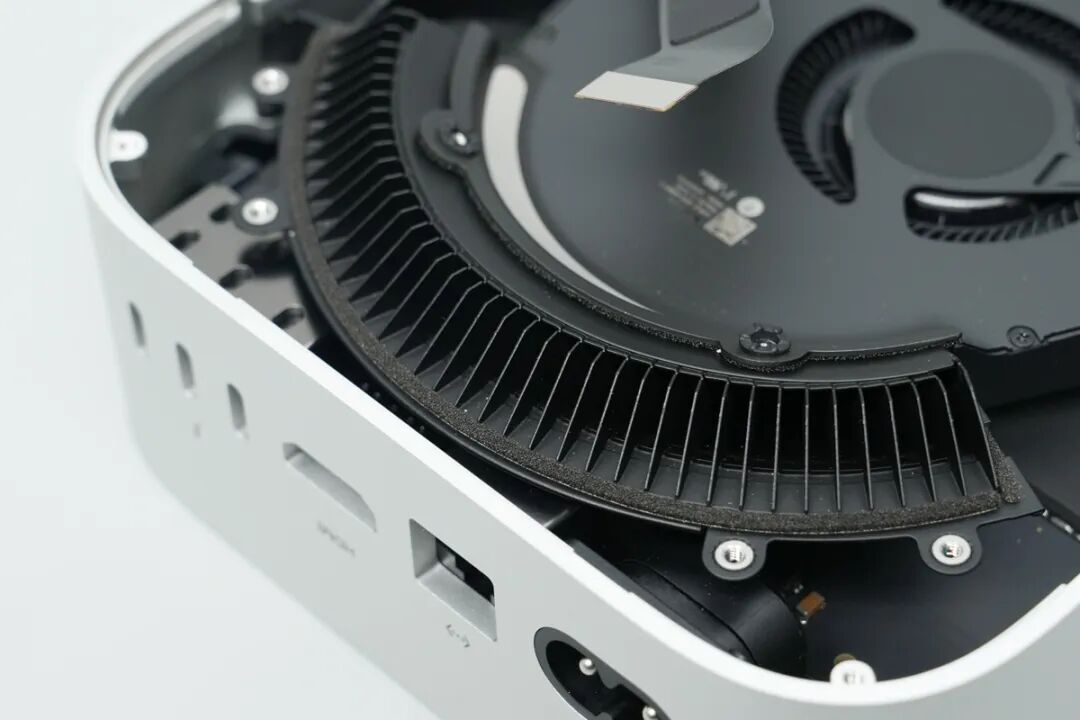

机身内部设有散热风扇，散热鳍片和扬声器，均通过螺丝固定。
散热鳍片边缘设有泡棉密封。
扬声器通过螺丝固定。
散热风扇通过排线和插座连接。
从机身内部取出散热风扇。
散热风扇金属盖板通过螺丝固定，便于拆解维护。
散热风扇来自尼得科，型号EK320K01D，规格为5V 5W。
散热风扇另一面也设有进风口。
散热风扇出风口设有泡棉密封。
扬声器下方设有排线插座。
扬声器通过导线和连接器连接。
扬声器与音腔结构特写。
背面设有连接导线。
排线通过螺丝压板固定。
左侧排线连接无线通信模块，右侧排线连接USB-C母座。
压板内部粘贴导电泡棉。
3.5mm音频插座连接排线也设有压板固定。
拧下固定螺丝拆下压板。
USB-C母座通过螺丝固定在壳体上。
3.5mm音频插座也通过螺丝固定在壳体上。
拧下固定螺丝，拆下3.5mm音频插座和USB-C母座。
USB-C母座设有金属外壳，通过导电泡棉连接到外壳接地。
3.5mm音频插座也设有金属外壳，右侧设有电源指示灯。
计算板接口与外壳之间也设有导电泡棉接地。
电源板与计算板之间通过导线和连接器连接。

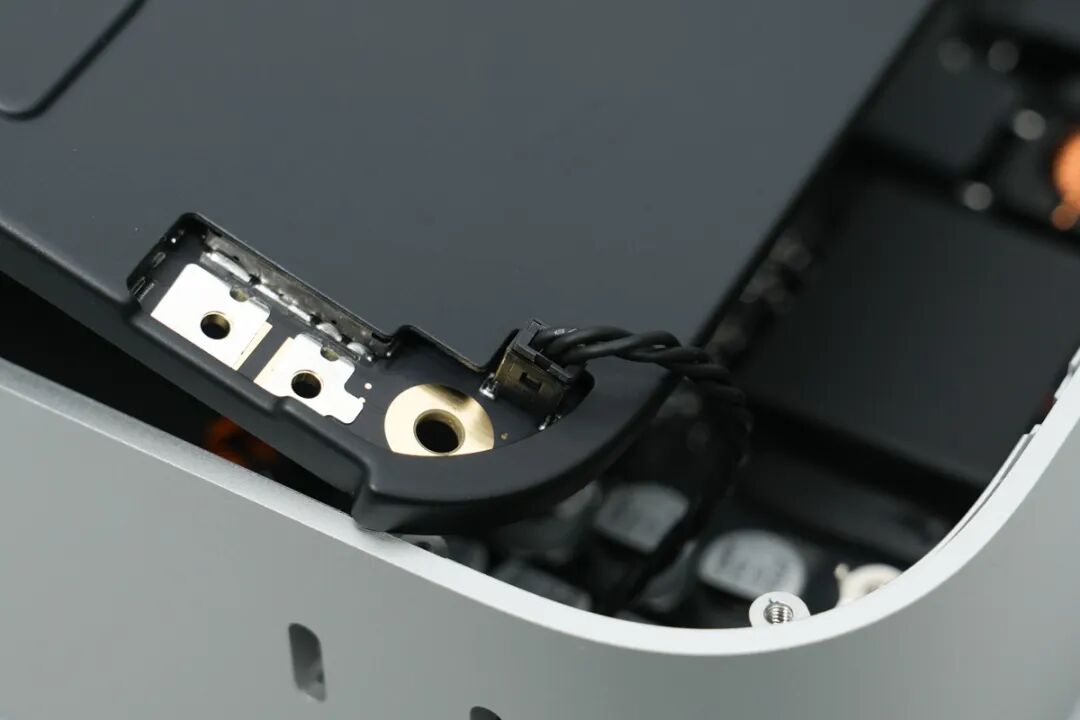

正负极连接触点和连接导线特写。
从壳体中取出计算板。
电源板通过螺丝固定在外壳内部。
固定电源板PCBA模块的螺丝特写。
电源插座通过螺丝固定在壳体内部。
电源模块正面一览，器件整体为黑色配色，输入端设有保险丝，压敏电阻、共模电感，安规X2电容，整流桥，薄膜滤波电容和滤波电感。下方设有PFC升压电感，左侧设有PFC开关管，碳化硅二极管，左侧设有高压滤波电容，中间位置设有主控芯片。
高压滤波电容下方设有谐振电感，开关管和LLC变压器，右侧设有同步整流管和滤波固态电容。并设有连接导线和输出端子。
PCBA模块背面设有谐振电容，同步整流控制器，对应共模电感，PFC升压电感，高压滤波电容和LLC变压器位置镂空降低厚度。
电源板来自光宝科技股份有限公司，型号PA-1161-1A，输入100-240V~50-60Hz 2.5A，输出12.6V⎓ 12.3A。与M4 Mac mini完全一致。
保险丝外套热缩管绝缘。
共模电感使用漆包线和绝缘线绕制，外套绝缘框架。
压敏电阻外套热缩管绝缘。
贴片Y电容来自华新科，料号YPSYW101KP00，容量为100pF。
安规X2电容特写。
共模电感采用扁铜线绕制，并打胶加固。
整流桥来自丽正，型号ULBF806，规格为600V 8A，采用ULBF封装。整流桥采用半桥连接，均摊发热。
薄膜滤波电容特写。
滤波电感采用漆包线绕制，设有黑色塑料绝缘壳体。
薄膜滤波电容特写。
电源主控芯片为光宝定制料号，丝印LTA2021，内置PFC和LLC控制器，采用SO16封装。
为主控芯片供电的滤波电容规格为100μF35V。
PFC开关管来自AOS万国半导体，丝印180A60，型号为AONV180A60，NMOS，耐压600V，标称导阻160mΩ。器件采用专有的αMOS5技术，优化的开关参数可提供更佳的EMI性能，增强的体二极管提升鲁棒性和快速反向恢复性能，适用于PFC、反激和LLC开关电源应用，适用于微型太阳能逆变器应用，采用节省空间且散热增强的DFN8*8封装。
AOS万国半导体AONV180A60 资料信息。
PFC整流管来自瑞能，型号WNSC5D06650T，为碳化硅二极管，规格为650V 6A，采用DFN8*8N封装。
二极管来自台半，型号S5KB，规格为5A 800V，采用SMB封装。
PFC升压电感打胶加固。

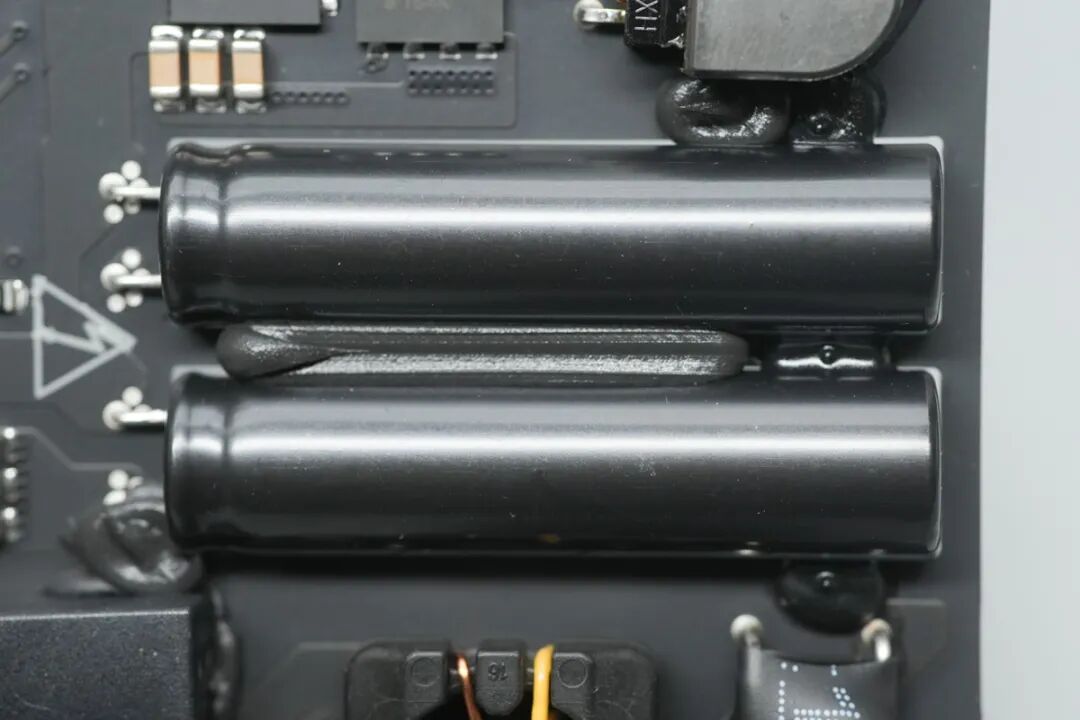

高压滤波电容打胶固定。
PCB镂空放置电容，降低厚度。滤波电容来自丰宾，规格为56μF450V。
LLC开关管来自威世，丝印240N60E，型号为SIHH240N60E，NMOS，耐压600V，导阻208mΩ，采用PowerPAK8*8封装。
另一颗开关管型号相同。
谐振电感采用利兹线绕制。
贴片谐振电容特写。

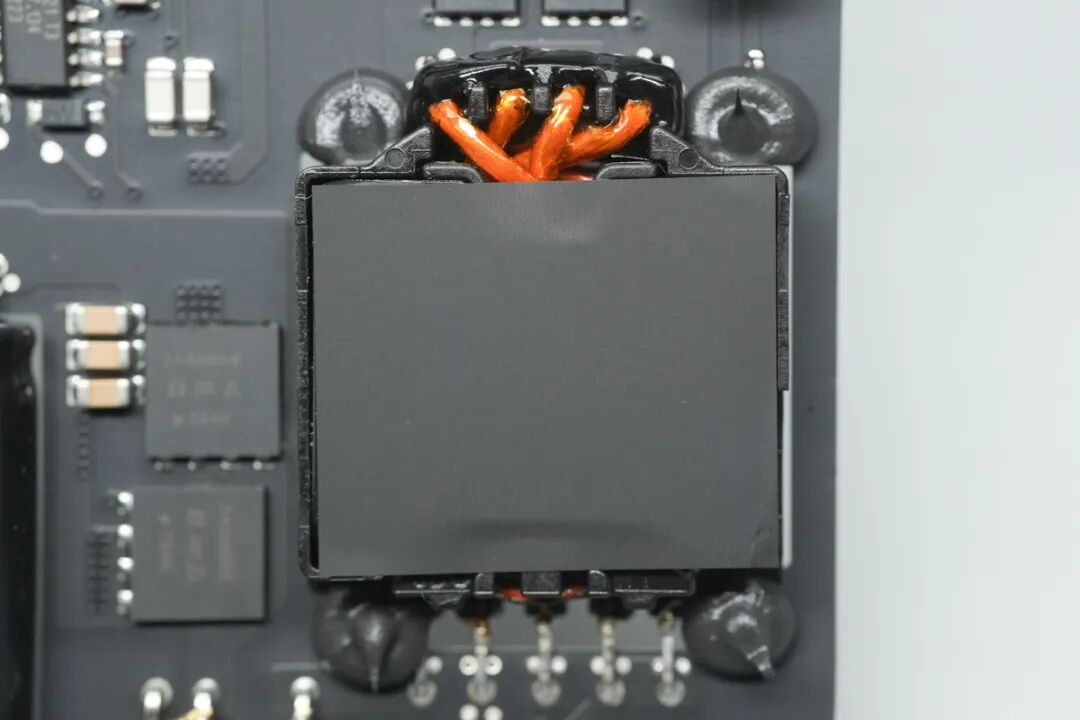

变压器磁芯外套塑料壳绝缘，并打胶加固。磁芯缠绕黑色胶带，次级采用利兹线绕制。
贴片Y电容来自华新科，料号YPSYW681KP00。
亿光EL357L光耦用于输出电压反馈。
同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。
同步整流管来自AOS万国半导体，型号AONS66614，NMOS，耐压60V，导阻2.4mΩ，支持逻辑电平驱动，具备出色的FOM，适用于高频开关和同步整流应用，采用DFN5*6封装。

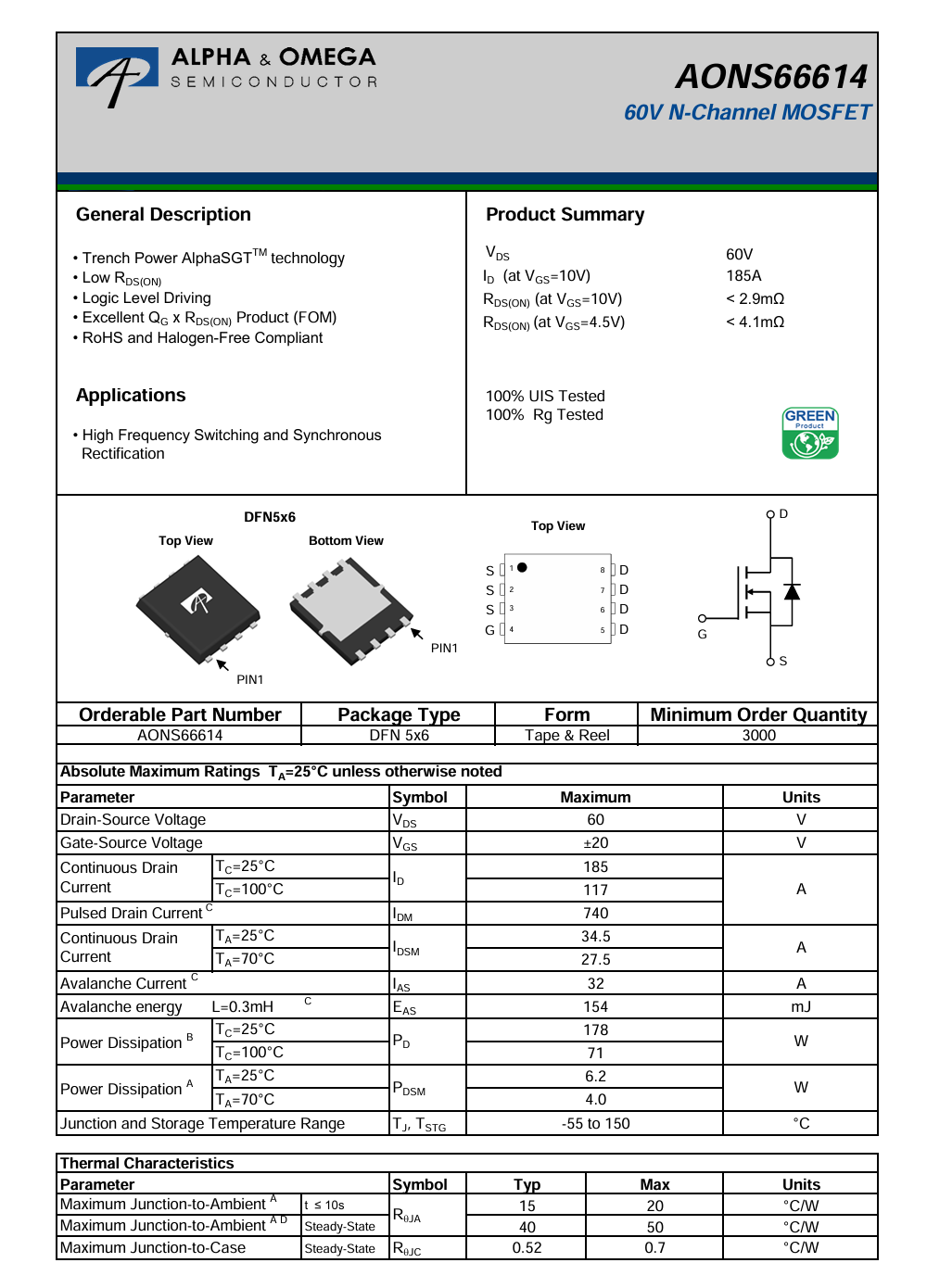

AOS万国半导体 AONS66614 资料信息。
输出滤波电容来自丰宾，为PR系列长寿命固态电容，规格为390μF16V，采用8颗并联，总容量3120μF。
电源输出接线柱特写。
导线通过连接器焊接连接。
计算板正面覆盖热管和散热鳍片。
背面设有塑料绝缘盖子。
打开盖子，在盖子内部设有散热器固定螺丝。
盖子内部粘贴铜箔屏蔽。
拧下背面的固定螺丝，拆下散热器。
散热器铜底通过热管连接到鳍片散热。
散热器对应核心位置涂有导热硅脂，对应内存芯片涂有导热凝胶。
M6芯片设有金属顶盖，顶盖镂空处焊接两片内存。
屏蔽罩内部设有雷电控制器和存储器。
另一个屏蔽罩内部设有PMIC。
PCBA模块正面中心位置设有M6芯片，上方设有闪存芯片，左侧上方和右侧屏蔽罩内部设有PMIC，左侧下方屏蔽罩内部设有雷电控制器和对应的存储器。
背面较大的屏蔽罩内部设有滤波电容，PMIC，左下角设有网卡芯片。右上角设有集线器芯片。右下方屏蔽罩内部设有降压芯片，降压开关管和USB-C控制器，还设有视频转换芯片。
M6芯片设有金属顶盖，印有苹果标识和二维码。两颗内存芯片焊接在基板上，基板边缘打胶加固。
内存芯片来自美光，丝印D8JSW，型号MT62F1G64D4AS-020DXT:D，为LPDDR5X内存，单颗容量8GB，底部封胶加固。
芯片背面设有MLCC电容滤波，并焊接金属片加强。
存储器丝印Q96NH。
闪存芯片来自海力士，丝印HN3T1HT2DAX435，底部封胶加固。并设有另一个硬盘空位。
左侧屏蔽罩内部PMIC丝印APL1067 343S00985，芯片边缘设有滤波电容。
PMIC左侧设有MLCC电容滤波。
PMIC底部设有合金电感。
PMIC右侧设有合金电感。

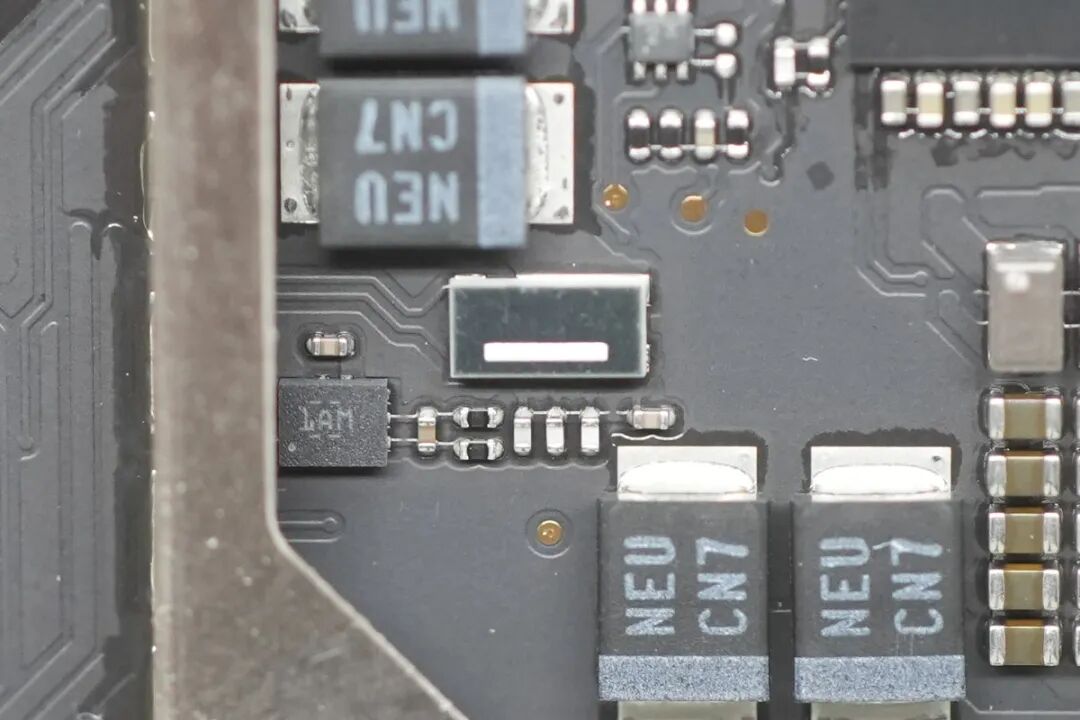

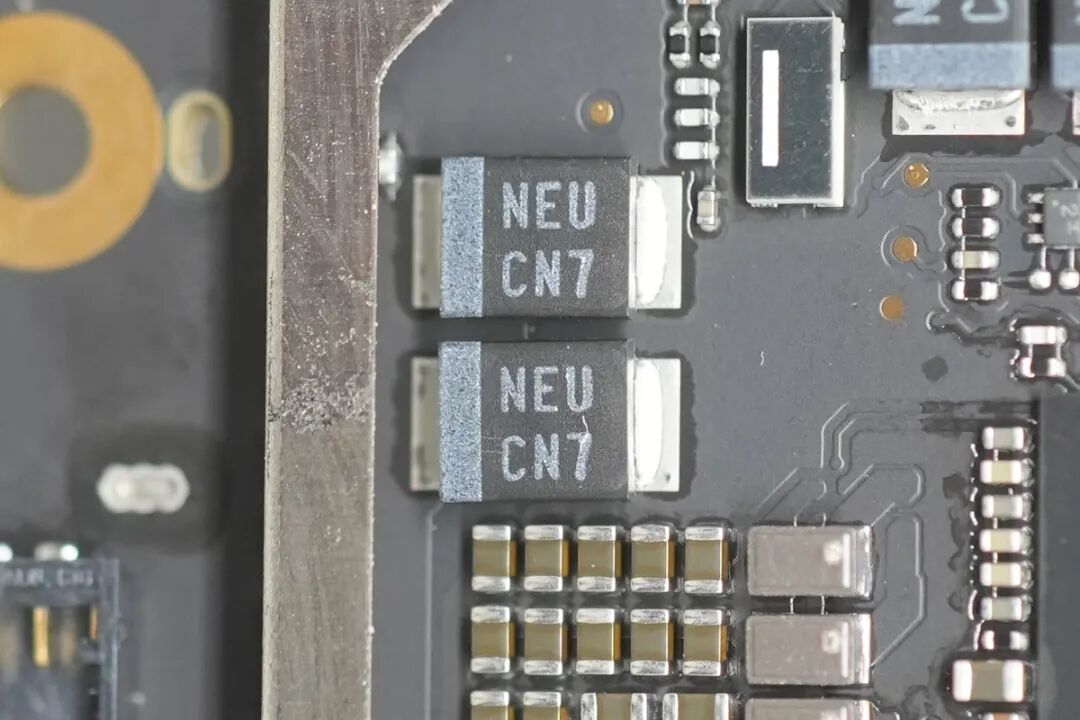

滤波电容来自国巨，为NeoCapacitor系列聚合物钽电容，丝印CN7，规格为16V33μF。
贴片电流检测电阻特写。
另外两颗电容规格相同。
电流检测芯片来自德州仪器，丝印1AM，型号INA190，为双向低功耗，零漂移，宽动态范围精密电流检测放大器，支持40V共模电压，采用UQFN10封装。
右侧屏蔽罩上方PMIC，丝印APL109M 343S00975，芯片上下两侧设有合金电感。
芯片上方两颗0.47μH合金电感特写。
芯片下方设有两颗0.47μH合金电感。
电感下方设有两颗电流检测电阻，右上方设有电流检测芯片。
滤波电容来自国巨，规格为6.3V150μF。
1μH合金电感特写。
滤波电容丝印1833 SAK。
另一颗滤波电容丝印相同。
右侧屏蔽罩下方PMIC丝印APL1066 343S00981。
PMIC上方设有合金电感。
PMIC下方设有合金电感。
PMIC左侧设有合金电感。
PMIC右侧设有合金电感。
丝印25 3M的芯片特写。
左下方屏蔽罩内部设有三颗雷电控制器，丝印U0SHT5-Y6。
芯片侧面均设有时钟晶振。
三颗存储器对应三颗雷电控制器，存储器来自兆易创新，型号GD25UF64E，容量为8MB，支持1.14-1.26V工作电压，采用USON8封装。
丝印CYUSB2408的芯片特写，共设有三颗对应三个雷电接口。
芯片侧面设有时钟晶振。
音频放大芯片来自德州仪器，料号SN012776B0。

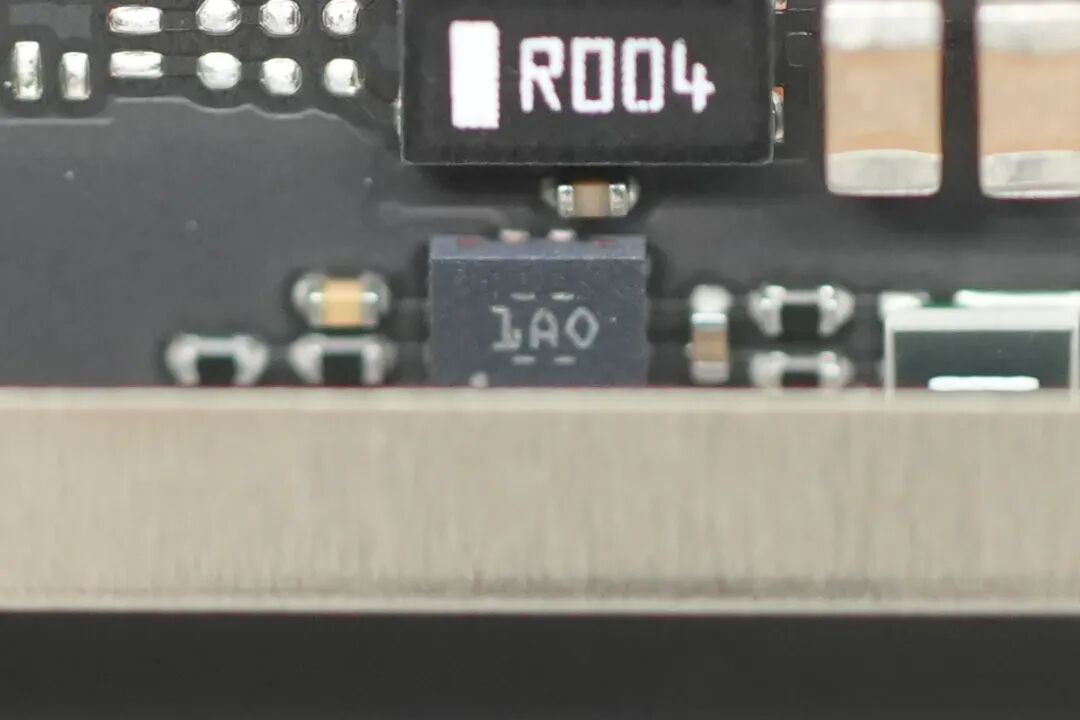

4mΩ电流检测电阻特写。
电流检测芯片来自德州仪器，丝印1AO，型号INA190。
MLCC电容特写。
丝印071SU 86867的芯片特写。
存储器丝印4H625。
丝印14861B的芯片特写。
同步降压芯片来自德州仪器，丝印200，型号TPS628502，是一颗2.7-6V输入电压，2A输出电流的同步降压转换器，支持0.6-5.5V工作电压，采用SOT583封装。
搭配使用的降压电感特写。
同步降压芯片来自德州仪器，丝印621379。
2.2μH降压电感特写。
上方两颗滤波电容规格为6.3V150μF，下方两颗滤波电容规格为16V33μF。
滤波电容规格为6.3V150μF。
两颗滤波电容规格相同。
丝印1777V的芯片特写。
电流检测芯片采用德州仪器INA190。
音频芯片丝印42L84A。
丝印44425的芯片特写。

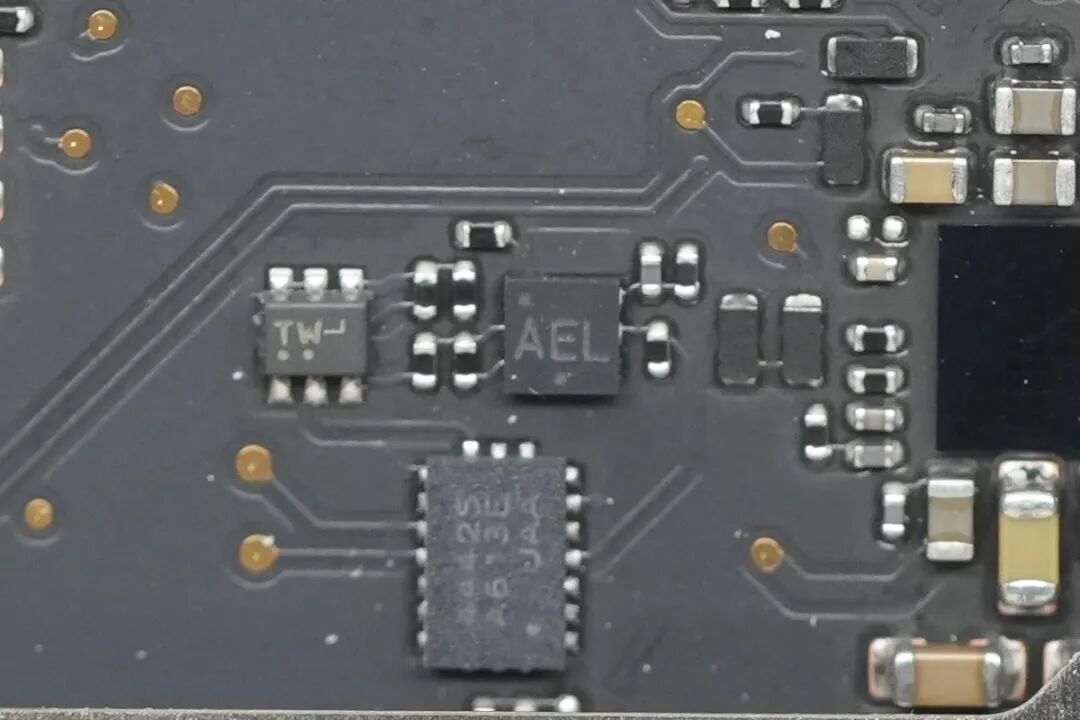

丝印AEL的芯片特写。
另一颗芯片丝印相同。
PMIC丝印APL6791 343S00801。
USB集线器来自威锋电子，型号VL822-Q8，内部集成上行端口和两个下行端口复用器，适用于两个USB-A与两个USB-C接口扩展应用，支持10Gbps速率，采用QFN-88封装。
芯片外置时钟晶振特写。
芯片外置的降压电感特写。
USB-C电源开关来自德州仪器，型号TPS25810，用于USB-C接口电源控制，具备VCONN电源，采用WQFN20封装。
存储器来自兆易创新，丝印J2EE。
丝印ZVK的芯片特写。

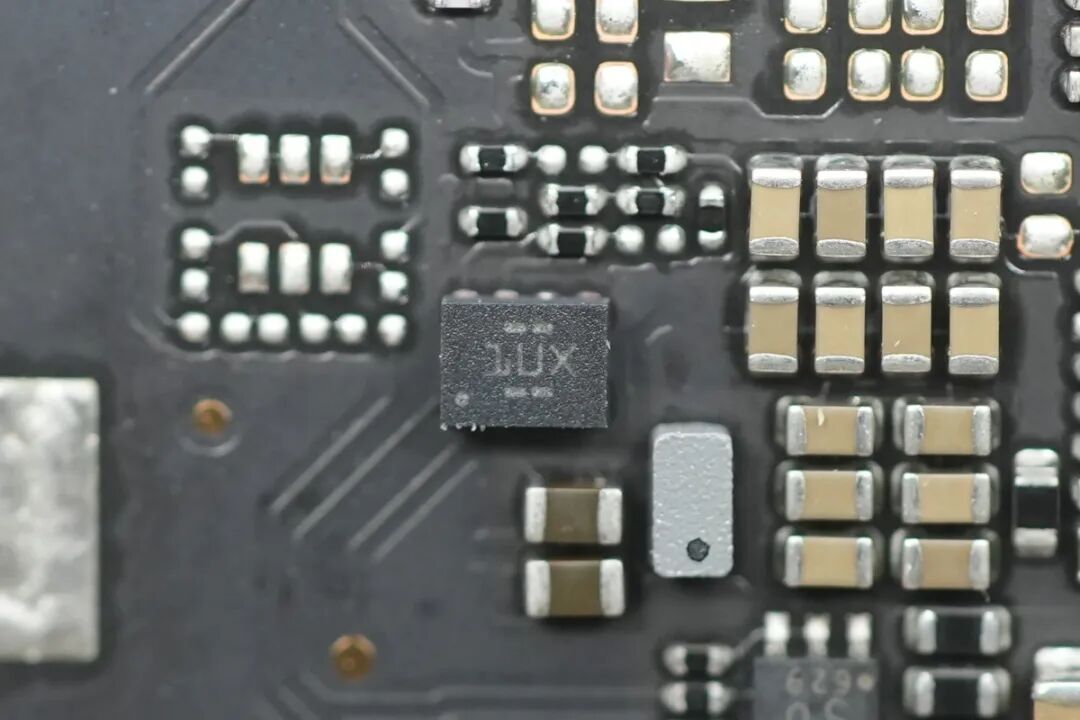

丝印1UX的芯片特写。

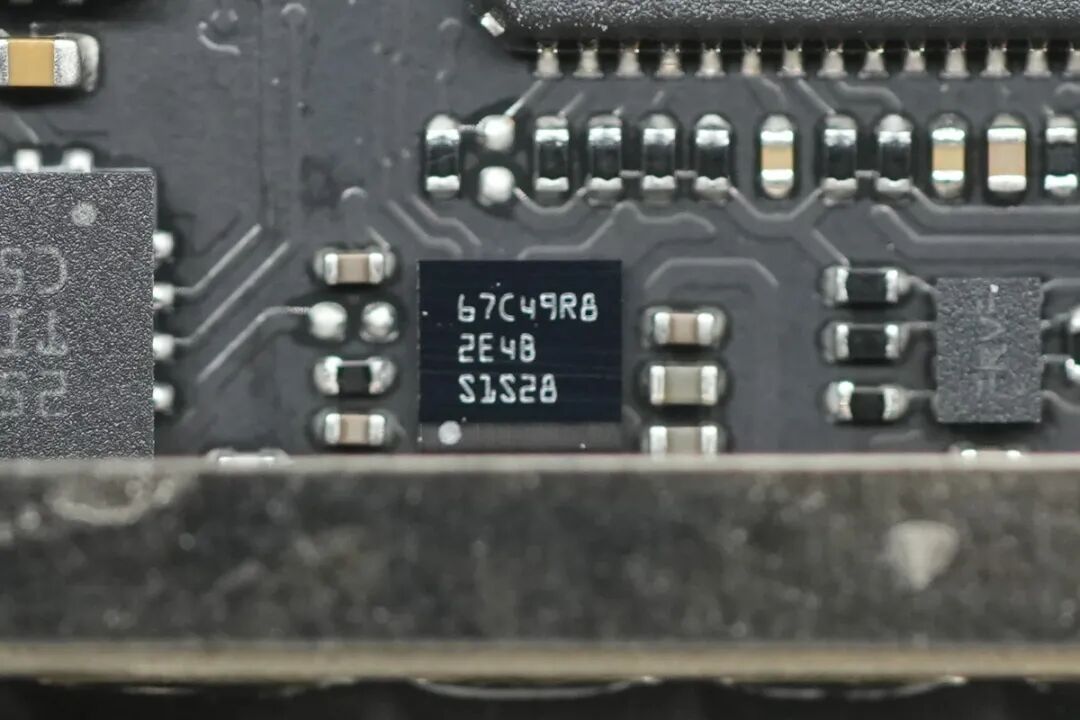

丝印67C49R8的芯片特写。
同步降压控制器来自德州仪器，丝印TPS51980A，采用QFN32封装。
同步降压开关管来自德州仪器，丝印58888D。
1μH降压电感特写。
输入滤波电容规格为16V33μF。
输出滤波电容规格为6.3V150μF。
电流检测芯片采用德州仪器INA190。
USB-C控制器来自德州仪器，丝印SN26A43。
共设有三颗对应三个USB-C接口。
存储器来自兆易创新，丝印Q4EE。
同步降压芯片采用德州仪器TPS628502。

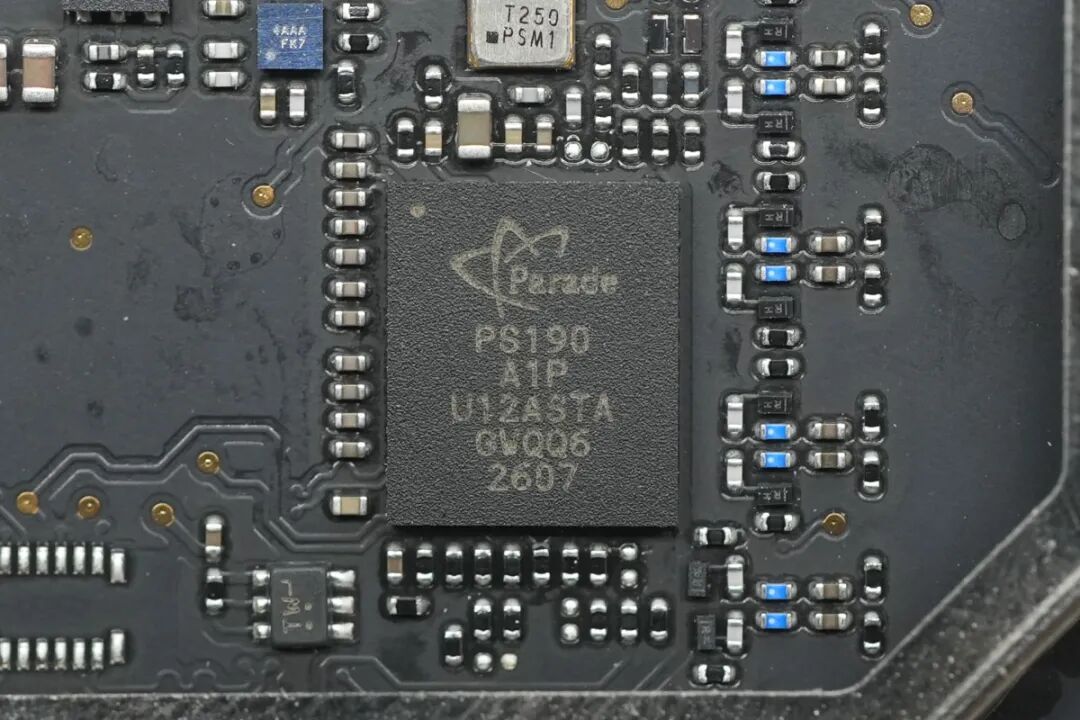

视频转换芯片来自普瑞科技，料号PS190，用于DP转换HDMI接口输出。
芯片外置时钟晶振特写。
稳压芯片来自德州仪器，丝印1MHH，型号TLV75801P，是一颗1.5-6V输入电压，0.55-5.5V输出电压的高精度可调节线性稳压器，芯片输出电流500mA，采用WSON6封装。
丝印4AAA的芯片特写。
网卡芯片来自瑞昱半导体，型号RTL8125CPA，采用QFN88封装。
芯片外置时钟晶振特写。
丝印1UX的芯片特写。
网卡网络变压器特写。
另一面也设有网络变压器。
贴片时钟晶振特写。
丝印8B21的芯片特写。

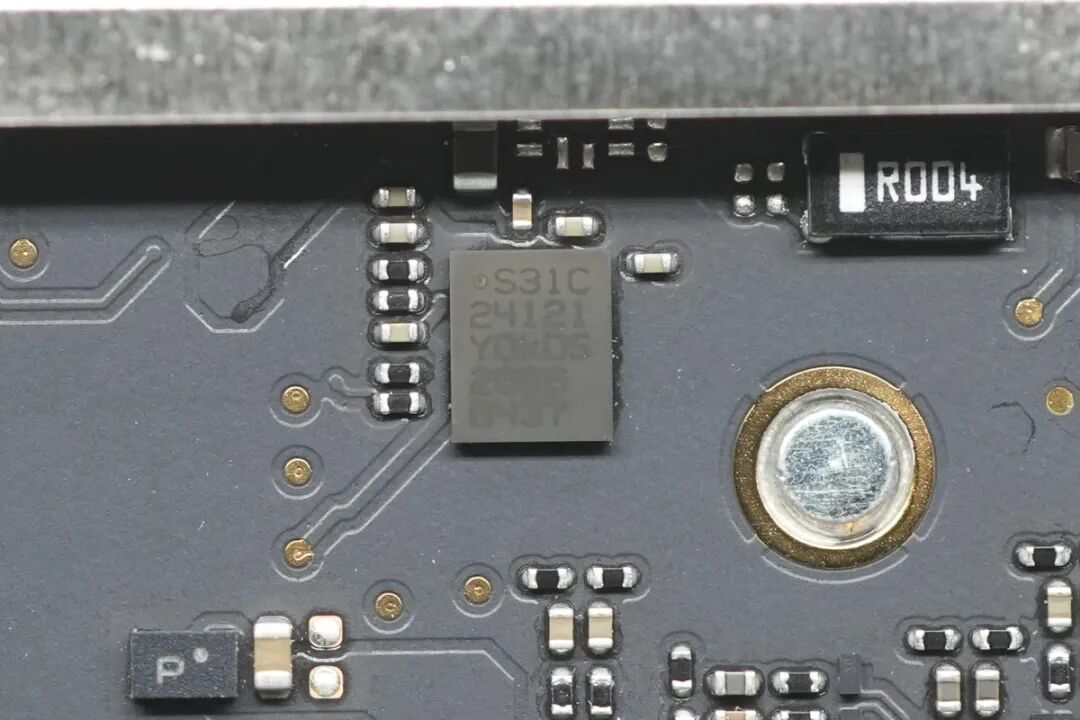

丝印S31C的芯片特写。
全部拆解一览，来张全家福。
服务器电源网拆解总结
最后附上苹果M6 Mac mini迷你主机的核心器件清单，方便大家查阅。
苹果M6 Mac mini迷你主机沿用M4芯片主机的外观设计，采用银色铝合金外壳。机身前方设有两个USB-C接口和3.5mm音频接口，机身后方设有三个雷电接口，2.5G有线网络接口和HDMI接口。迷你主机内置电源，设有八字线接口，机身底部设有环状格栅用于散热。
服务器电源网通过拆解了解到，苹果M6 Mac mini迷你主机为双层层叠结构，机身顶部设有电源板，机身底部设有计算板。计算板向下安装M6芯片，并设有散热模组。在底部外壳中设有无线小板和天线模组。
电源板采用PFC+LLC+SR架构，PFC开关管使用AOS万国半导体AONV180A60，PFC整流管采用瑞能WNSC5D06650T碳化硅二极管，LLC开关管采用威世SiHH240N60E，同步整流管采用AOS万国半导体AONS66614。
计算板底部设有M6 SOC芯片，正反面屏蔽罩内部设有苹果PMIC，并设有对应的雷电控制器。USB集线器采用威锋电子VL822-Q8，视频转换芯片采用普瑞科技PS190，网卡芯片采用瑞昱半导体RTL8125CPA。机内各个模块均采用螺丝组装固定，整体干净整洁，空间利用率高，展示了一线品牌优秀的工业设计，和扎实的内部做工。
