我是在闲鱼看到这台小爱音箱Art的，卖家说这个麦克风好像进水了，现在不听他使唤了。所以价格低到了90元，其他的都在150左右。但是卖家说插电、蓝牙、WiFi播放全都正常，所以我想捡漏回来换麦克风试试。

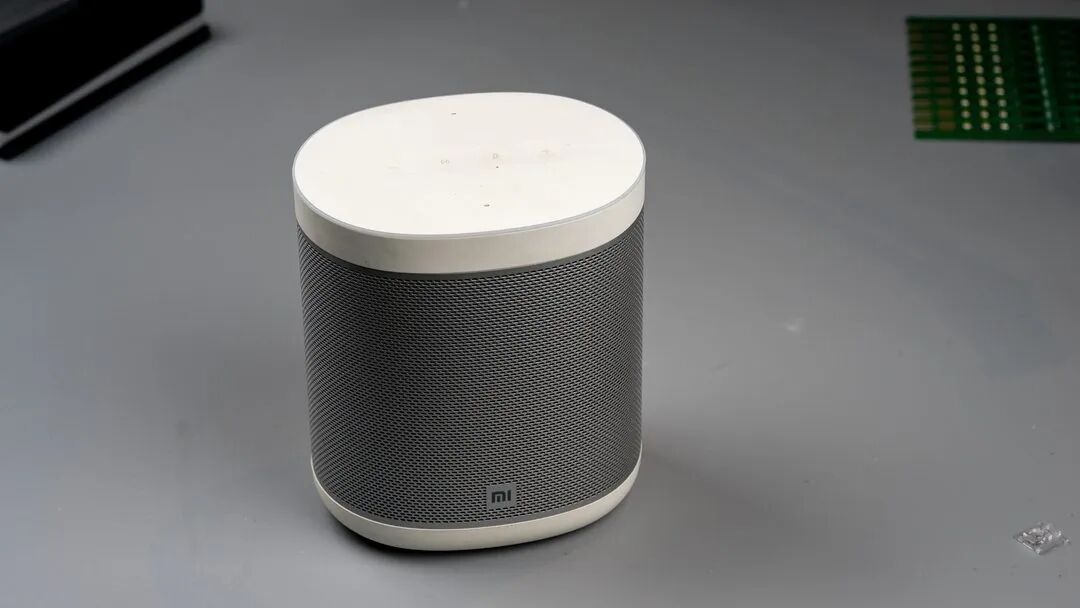

我寻思反正最坏的结果我也能做一次拆解写个文章给大家看。这个灰色的塑料网罩做出了金属质感，看着还挺漂亮！

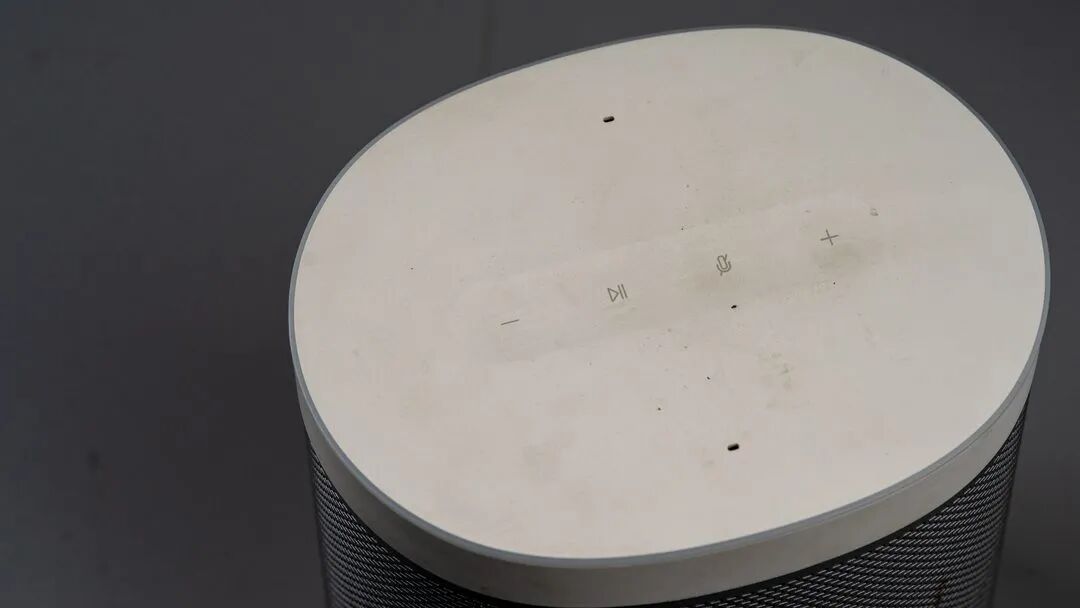

这台机器正面看就是一颗金属药罐，顶盖两个个小孔，是麦克风的进音口，还有四个用户按键。
底部铭牌写了：小米小爱音箱Art，型号L05A，输入12V⎓1.5A，有3C认证。这是2020年的机器，当年首发299元，现在闲鱼二手也在150元往上。

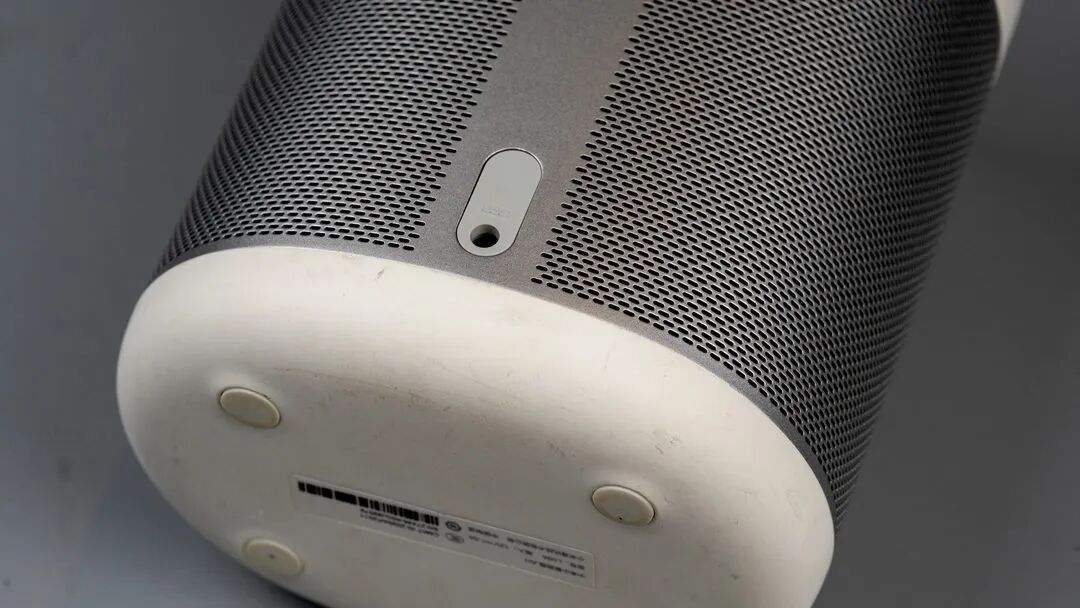

动手。底部四个橡胶脚垫，螺丝就藏在脚垫底下，撬开就能看见，很常规的操作。

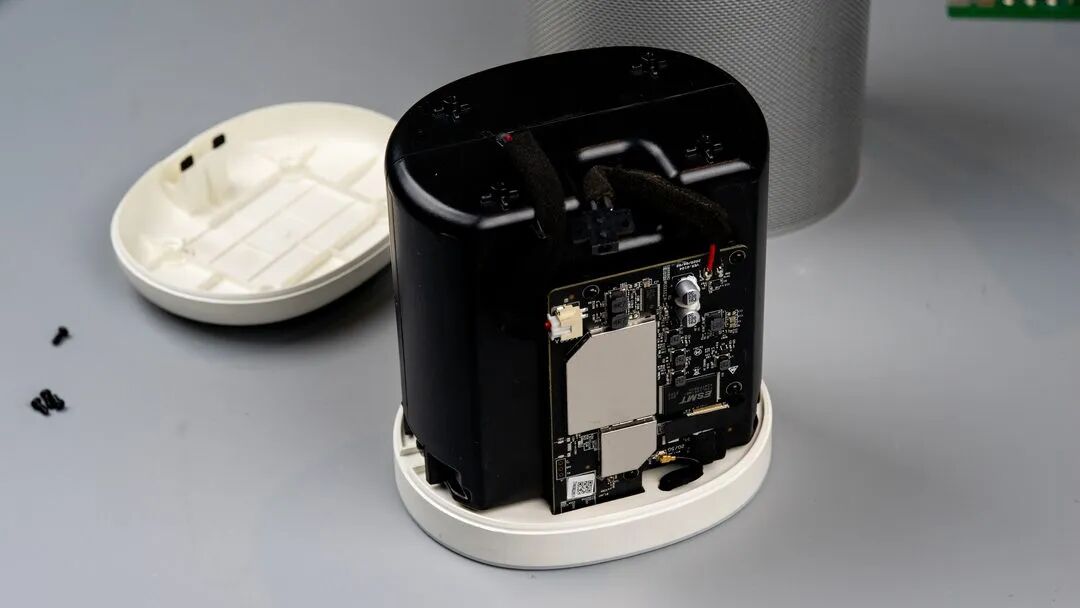

卸掉螺丝，底盖连同黑色音腔能整体抽出来。主板藏在音腔背后。

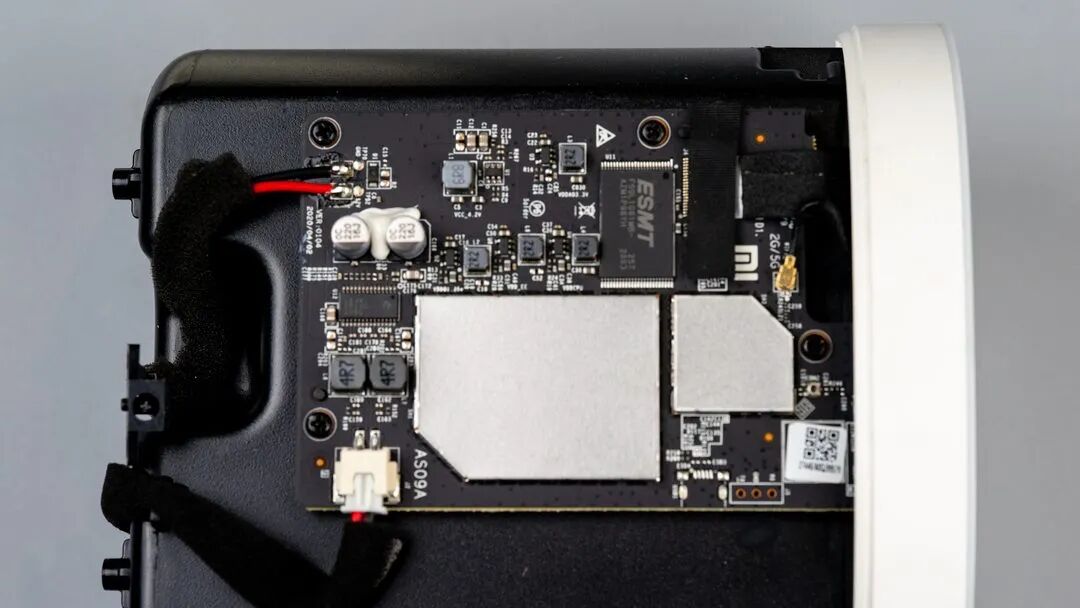

主板看起来是一块异形板，正面一半面积盖着屏蔽罩先看存储。
一颗ESMT的芯片，是SPI NOR闪存，这颗丝印F59L1G81MB，1Gb，也就是128MB，固件、系统全存在这颗里。旁边的PFC连接顶板IPEX座丝印2G/5G，是WiFi天线接口。
功放是TI的TAS5805M，D类数字功放，丝印5805，功放边上两颗4R7电感旁边TI的logo很清晰。当然，我照片拍的也清晰，这里自夸一下。

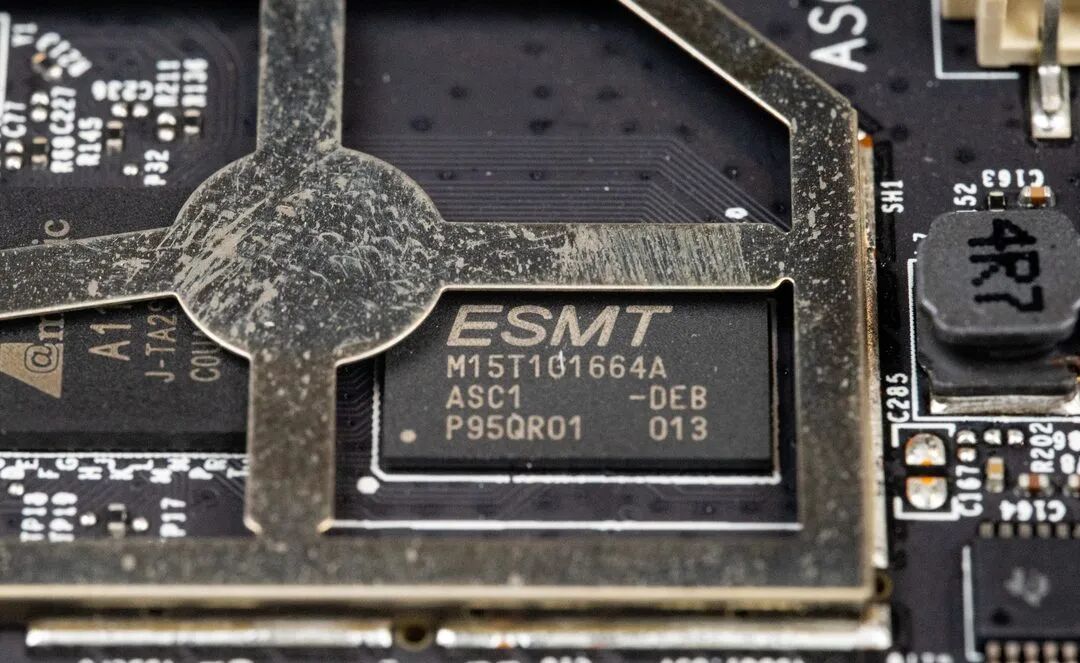

拆掉屏蔽罩，里面有一颗ESMT的DDR2内存颗粒。

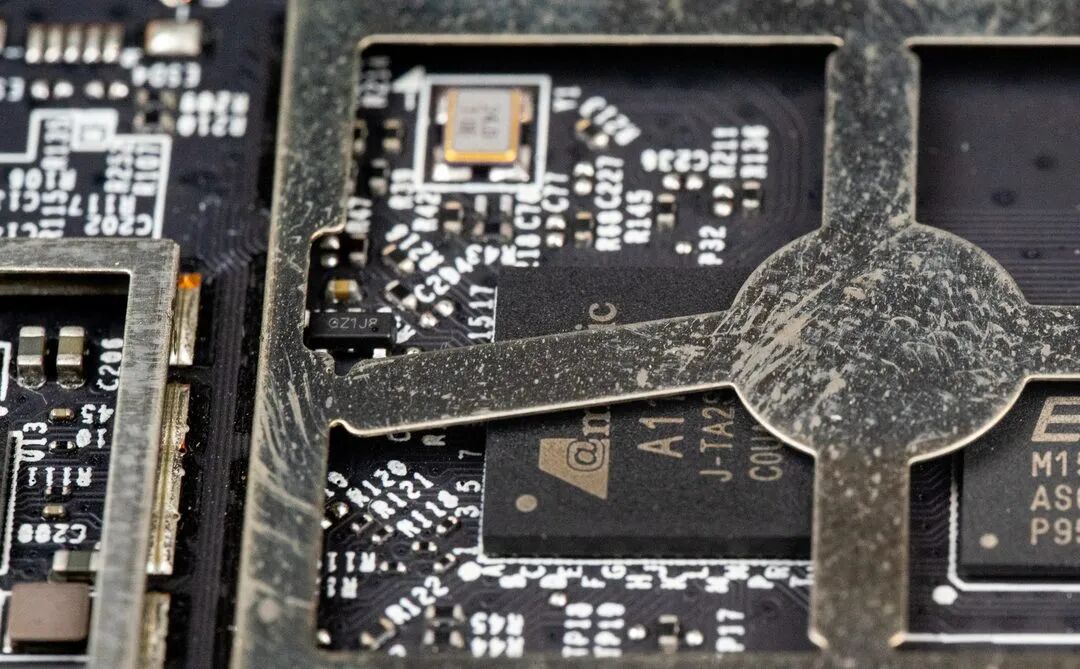

边上露出主控一角：Amlogic的logo，仔细看了一下芯片是A113X。这是晶晨的A113系列，四核Cortex-A53，给一台音箱配这个SOC，这个可真是一点都不含酸啊。
另一块罩里是Realtek的RTL8821CS，螃蟹logo印得清清楚楚，2.4G/5G双频WiFi加蓝牙。2020年的音箱，WiFi5，够用。

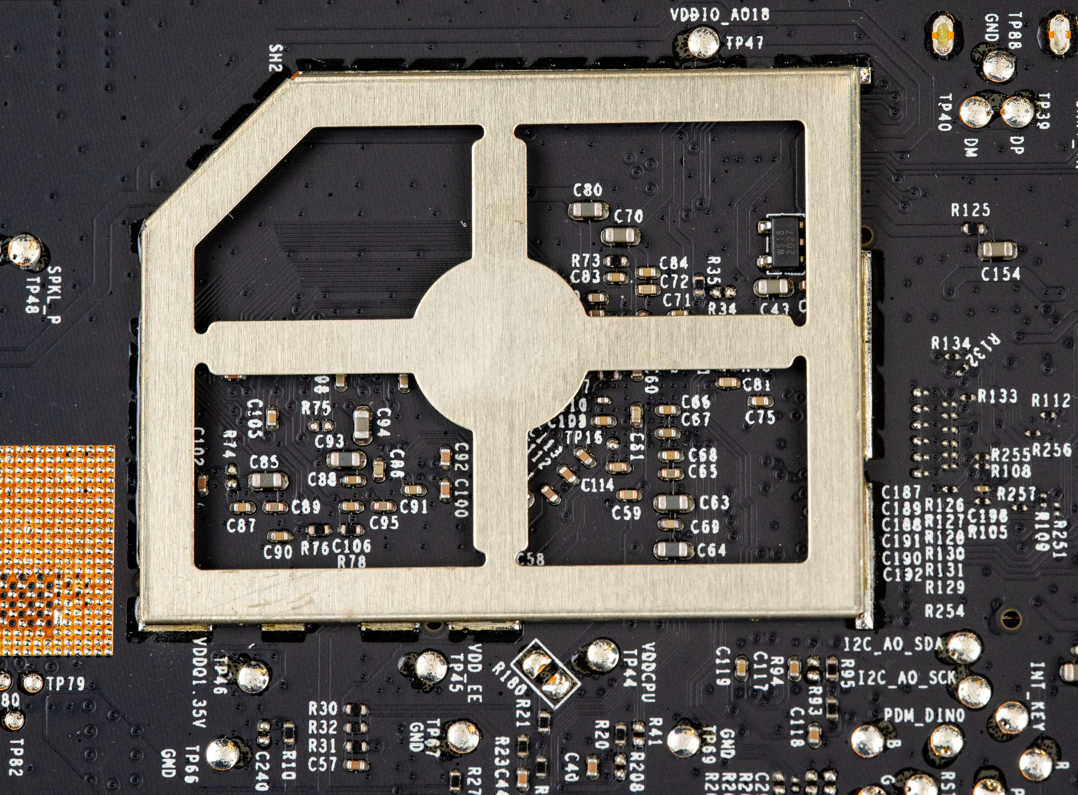

板子翻到背面，也有一个同样形状的屏蔽罩。
去掉屏蔽壳里面没有关键器件，所以就单纯是为了屏蔽壳主控和DDR背面的信号防止干扰的。
这个位置是音频功放芯片背面。做了裸露铜皮+散热过孔+锡球的操作，主要还是为了散热。
喇叭装在黑色音腔里，2.5英寸全频单元，占了大半个内胆，旁边留了倒相孔的位置。四颗十字螺丝固定，腔体做得挺厚道。

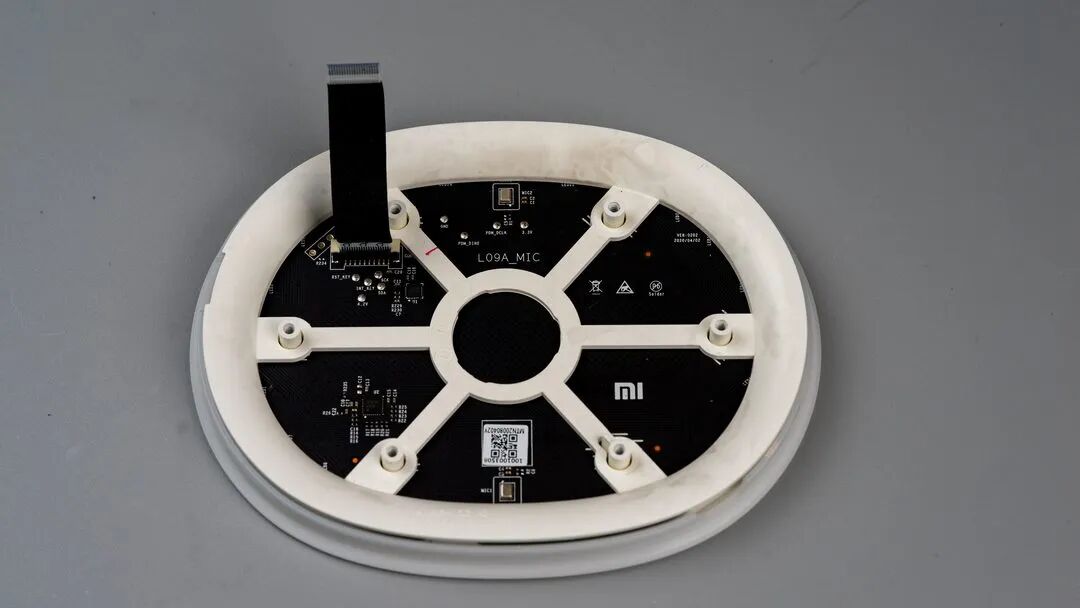

重头戏在顶盖里。撬开顶盖，是一块环形板，2个麦克风的进音孔正对着顶盖小孔。

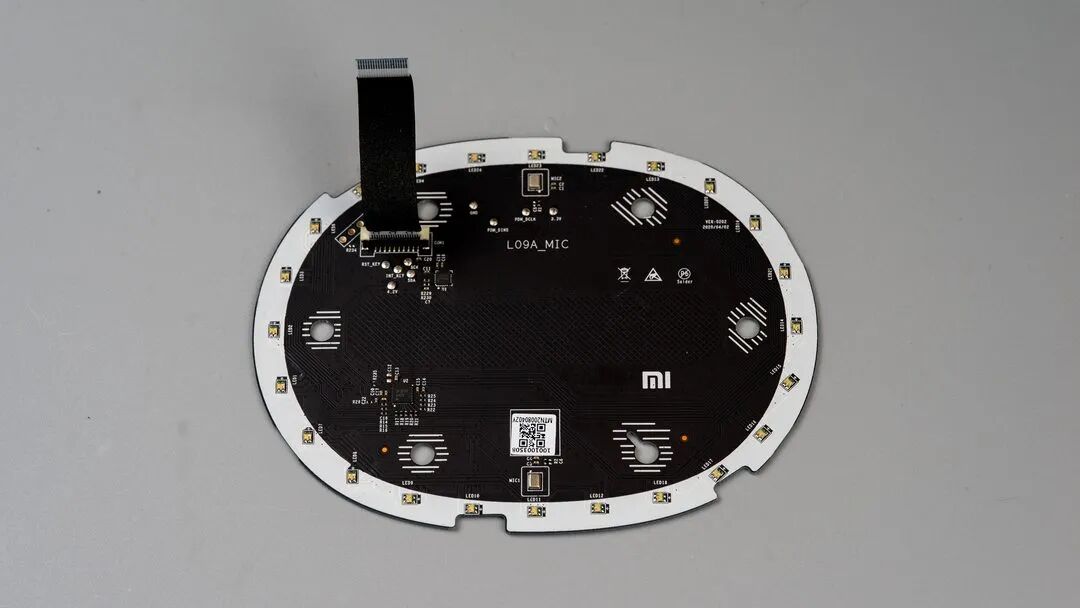

把板子从壳里取下来。环形板背面走线像水波纹，一圈LED藏在边缘，唤醒时转圈的就是它们。
麦克风是金色的小铁壳，丝印S2459 0599，板上印着MIC1，收声孔在肚子低下。板上走PDM总线，拾音就靠它。

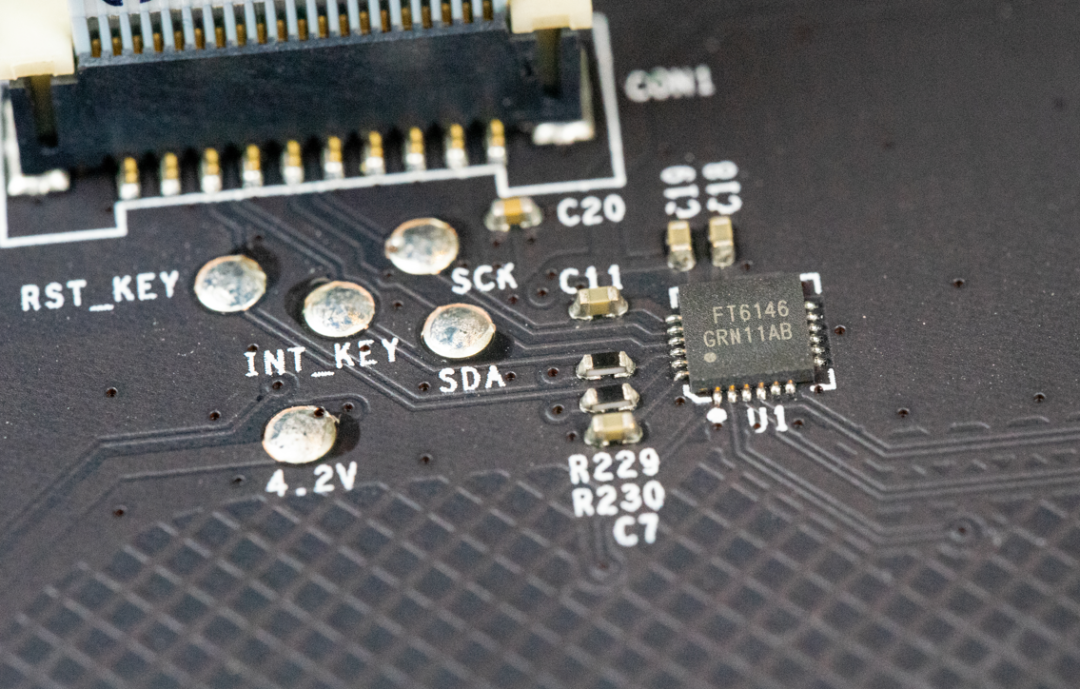

板上还有丝印FT6146的芯片，这是来自敦泰的触摸芯片。

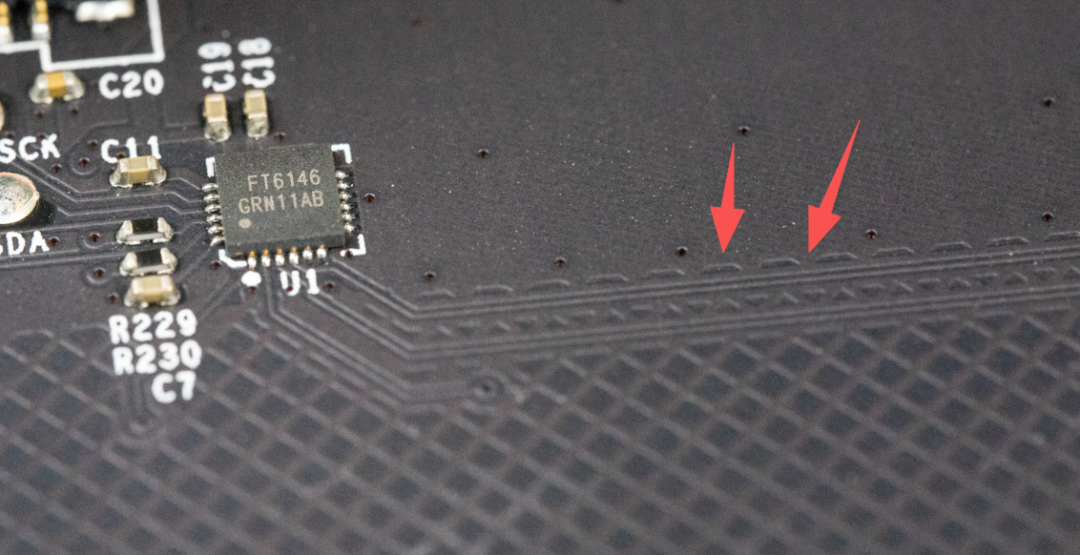

这个触摸芯片的触摸按键信号走线外面包地，但是这个地的边缘有做了挖空，不知道设计意图是什么，而且走线一边全铺铜，一边是网格铺铜。

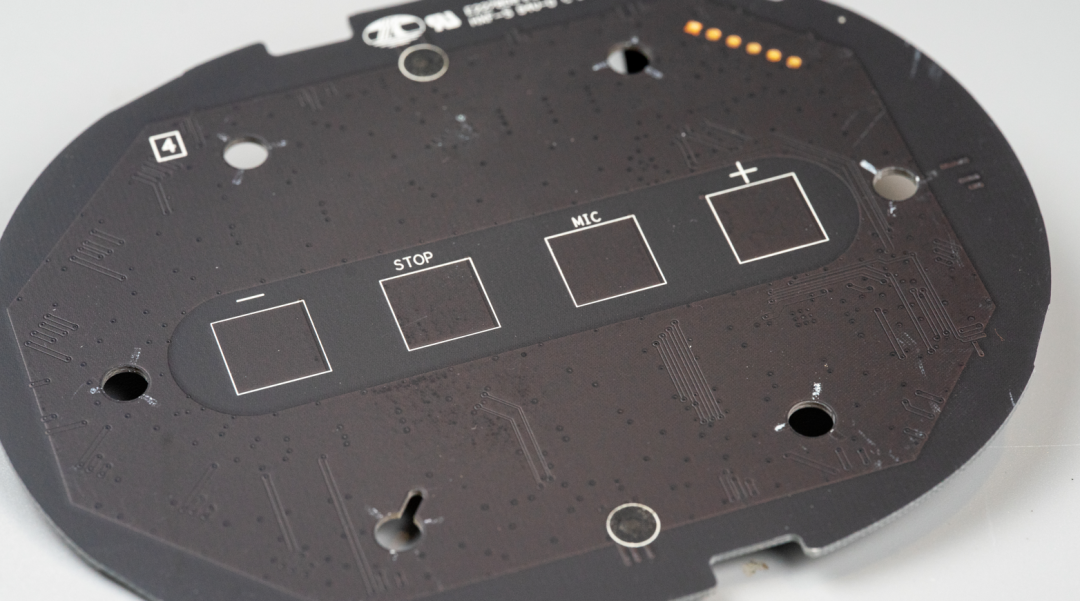

到这里顺手翻到板子背面看看四个触摸按键的设计：方的触摸盘，周围铜皮做了挖空。

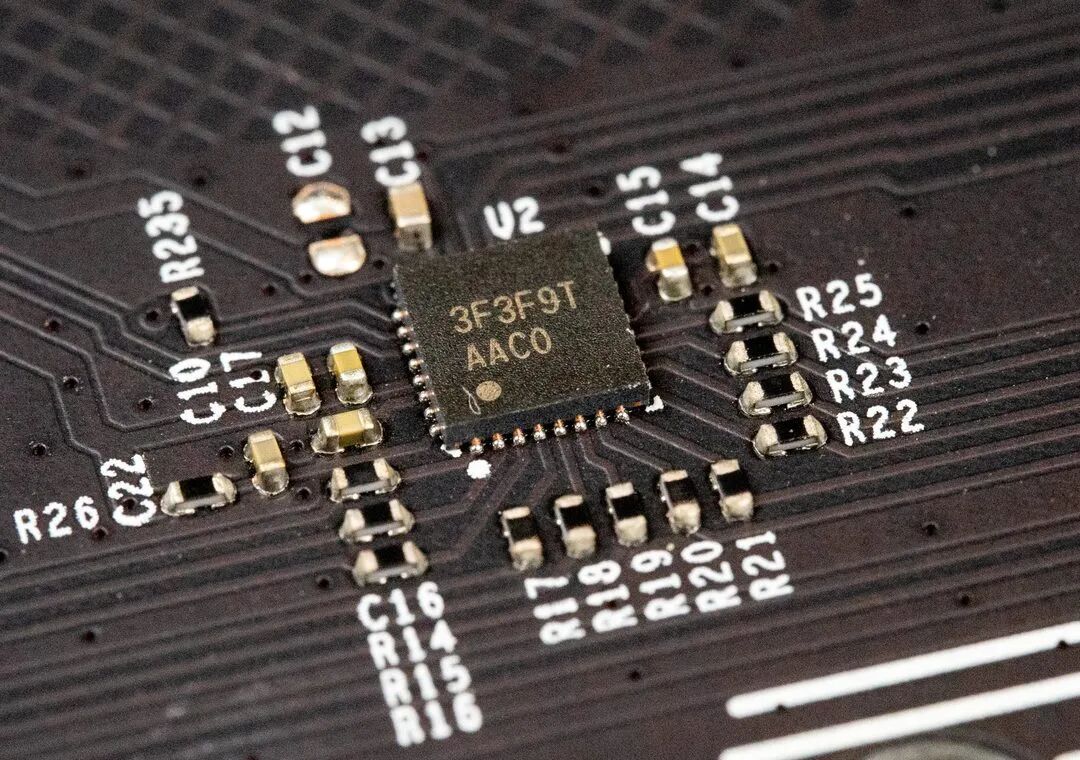

回到刚才那一面，还有U2这颗3F3F9T AAC0，看四周的走线满了，推测应该是LED的驱动。搜了一下是来自艾维的AW20072QNR，呼吸灯驱动芯片，这里要mark一下，以后我可能也用得到。

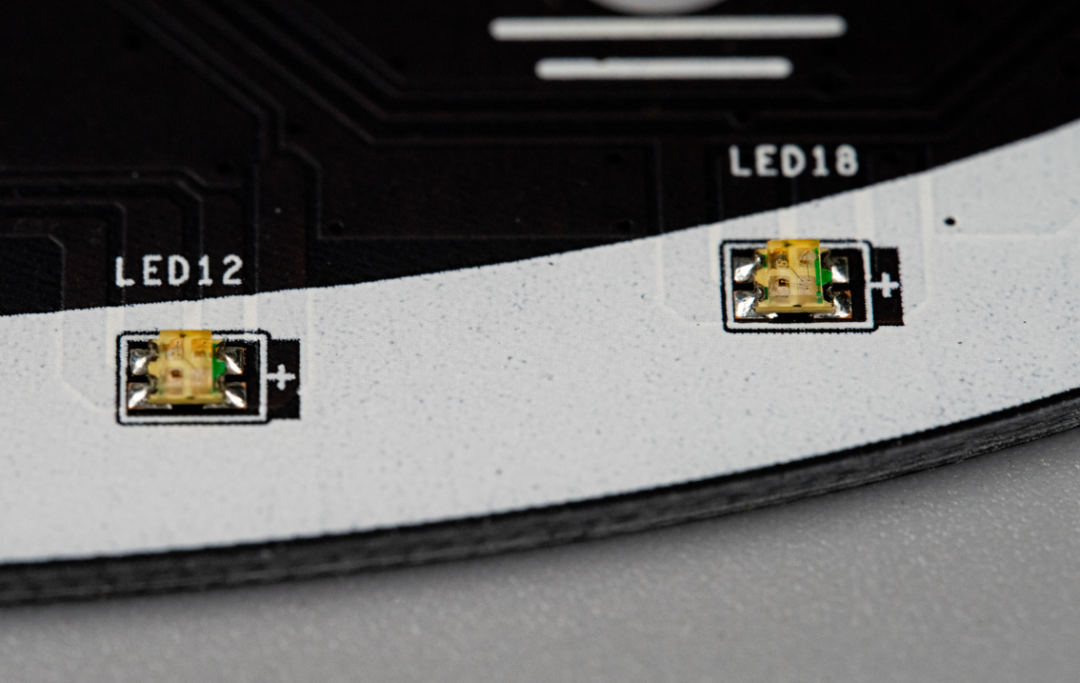

它驱动的就是周围这一圈RGB灯，总共24个。

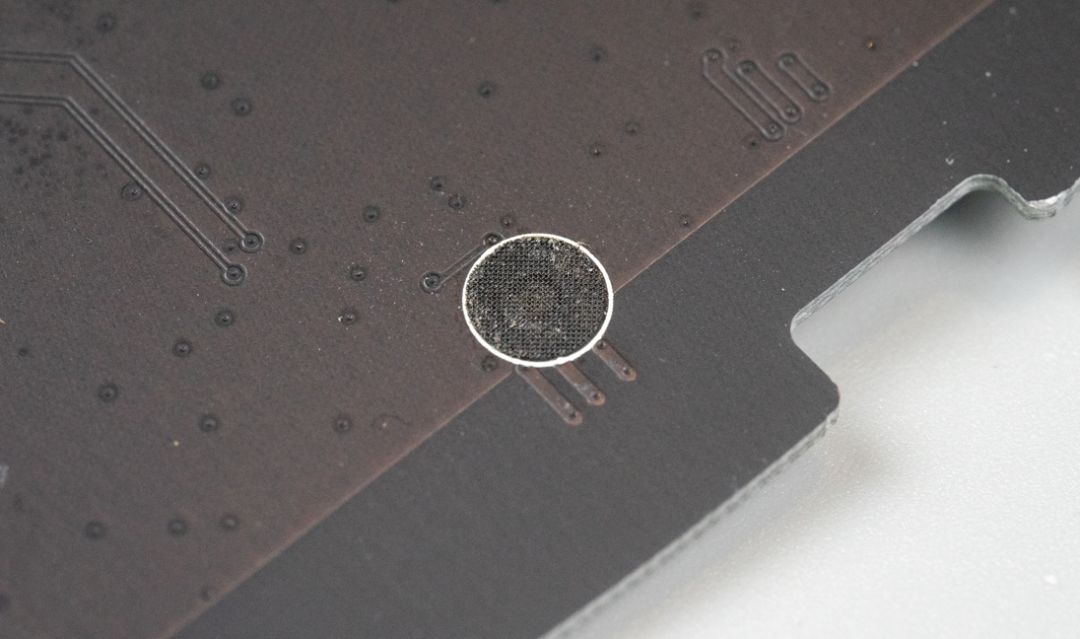

再回到板子背面，看看这个麦克风孔上贴了一个防尘网。其实麦克风本身不贵，这种MEMS麦淘宝几块钱一颗，2颗也就一顿饭钱。但是我觉得更换麦克风麻烦在工艺。麦是SMT上去的，要拆下来得热风枪伺候。而背面贴的这个防尘网有可能会被吹坏。
所以我的结论是：先不修了。蓝牙音箱的活儿它照样干，还免费附赠一个闹钟。

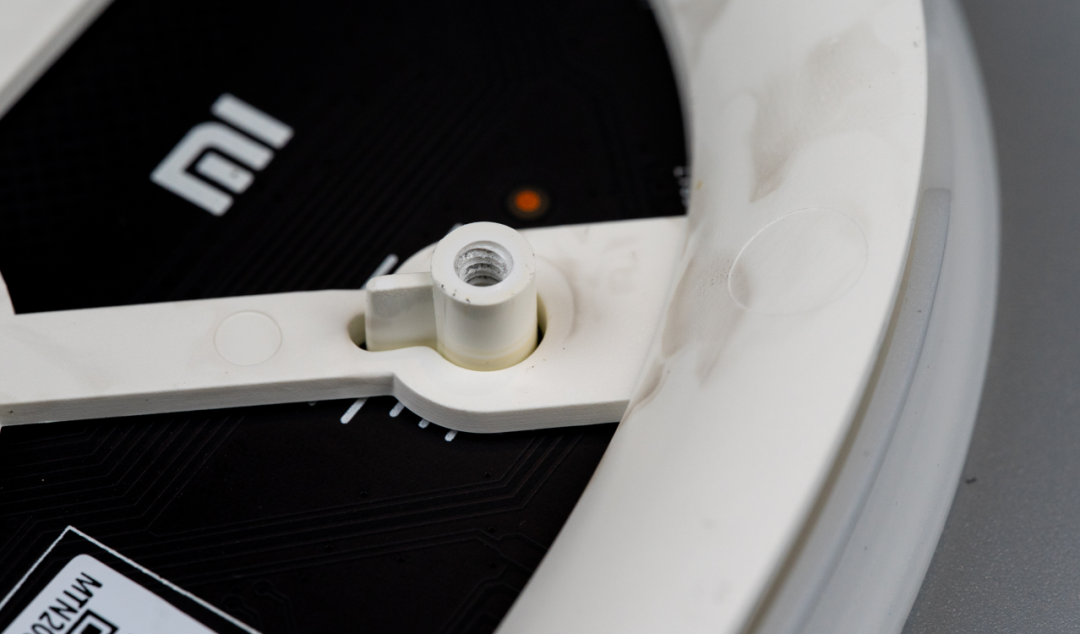

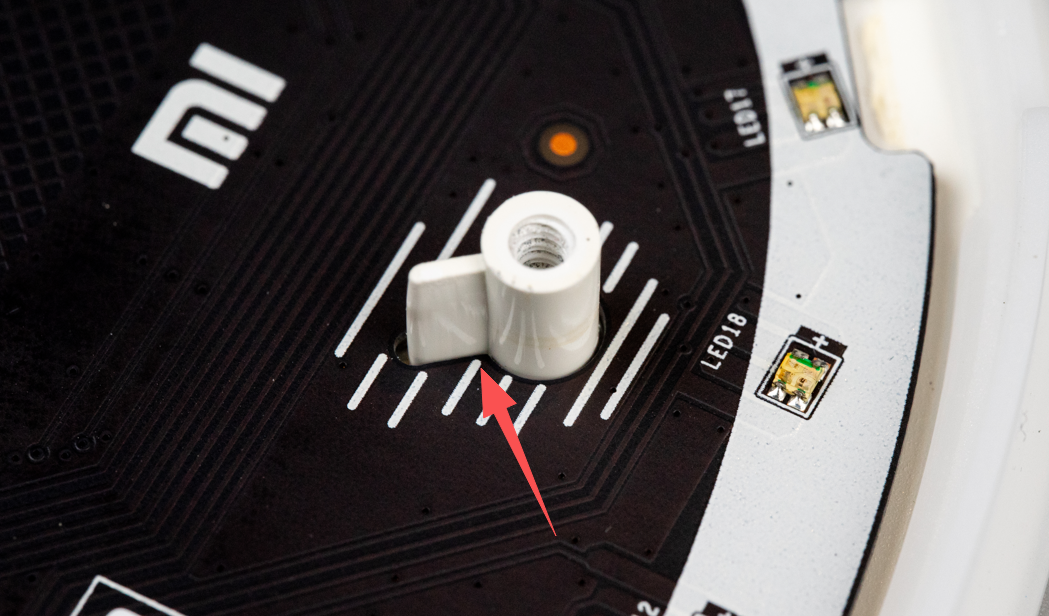

板子是椭圆的对称形状，所以在其中一个螺丝柱上开孔的时候留了防呆缺口，配合螺丝柱上的多出来的这一块可以实现防反装。
同样的，上面的结构件也有这个缺口。

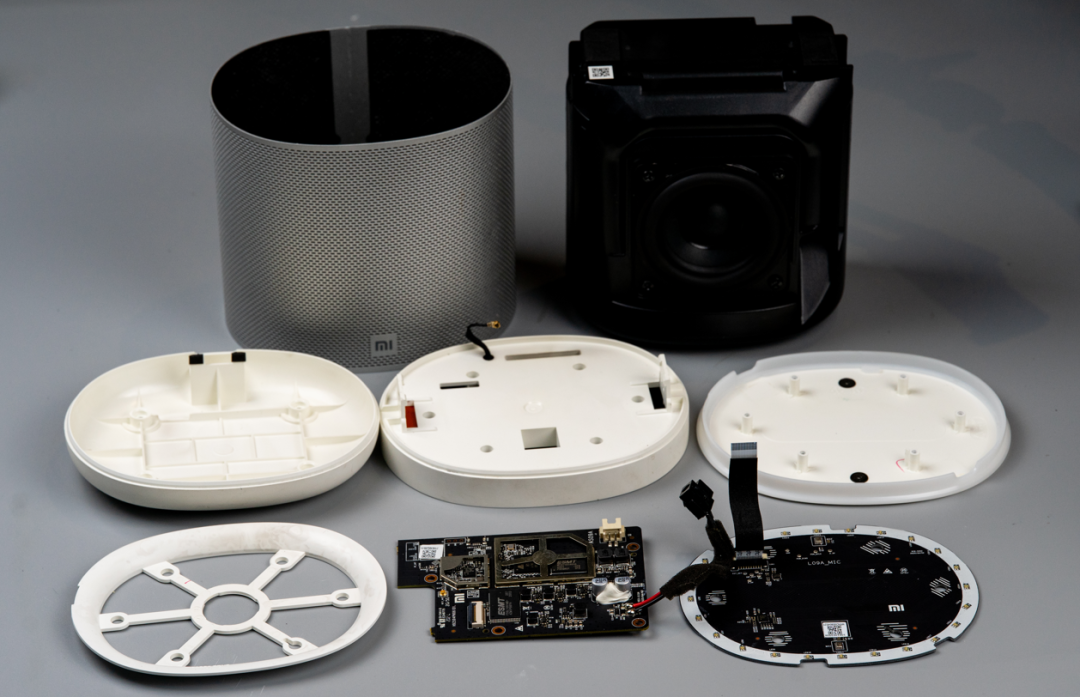

当然，拆解这台机器让我印象最深的不是进水，是那块主板还算体面。晶晨SoC加DDR3L，TI的D类功放，四个麦克风阵列，小米在用料上确实没抠。而且这个音箱的外壳做得确实漂亮。塑料的壳上开阵列孔之后，表面处理做漂亮一点，有一种金属网格既视感，同时身兼透声的功能性作用。总之，这个小米音响不管是用料还是设计，都是拿得出手的。不过我觉得150+的价格去买二手，完全没有必要，现在闲鱼的卖家的价格太贵了，而且东西水挺深，所以想买来用的话还是要谨慎。
