朋友前几天寄来个包裹，里面是一只微软的人体工学鼠标，说送我拆。其实我之前就拆过一个微软鼠标
这个鼠标是微软的 Sculpt Ergonomic Mouse，官方型号 1560。外形圆钝钝的，像个放大的鹅卵石。材质一半是光面黑，反光能照出人影；另一半是磨砂黑，是手握住的地方。
光面和磨砂之间夹着一条亮蓝色的Windows 键，按下去直接弹开始菜单，就和键盘上的Windows键一个道理。
翻过来看底部。中间是一块黑色椭圆盖，盖子上嵌着一个小小的蓝色拨块。
底部这个盖子居然不是螺丝或者卡扣结构，而是磁吸的。拿掉之后是电池仓。
一只外壳全黑的鼠标，内部全是这种亮蓝塑料，我猜微软的工程师是故意的，想让我拆开的时候有点意外。

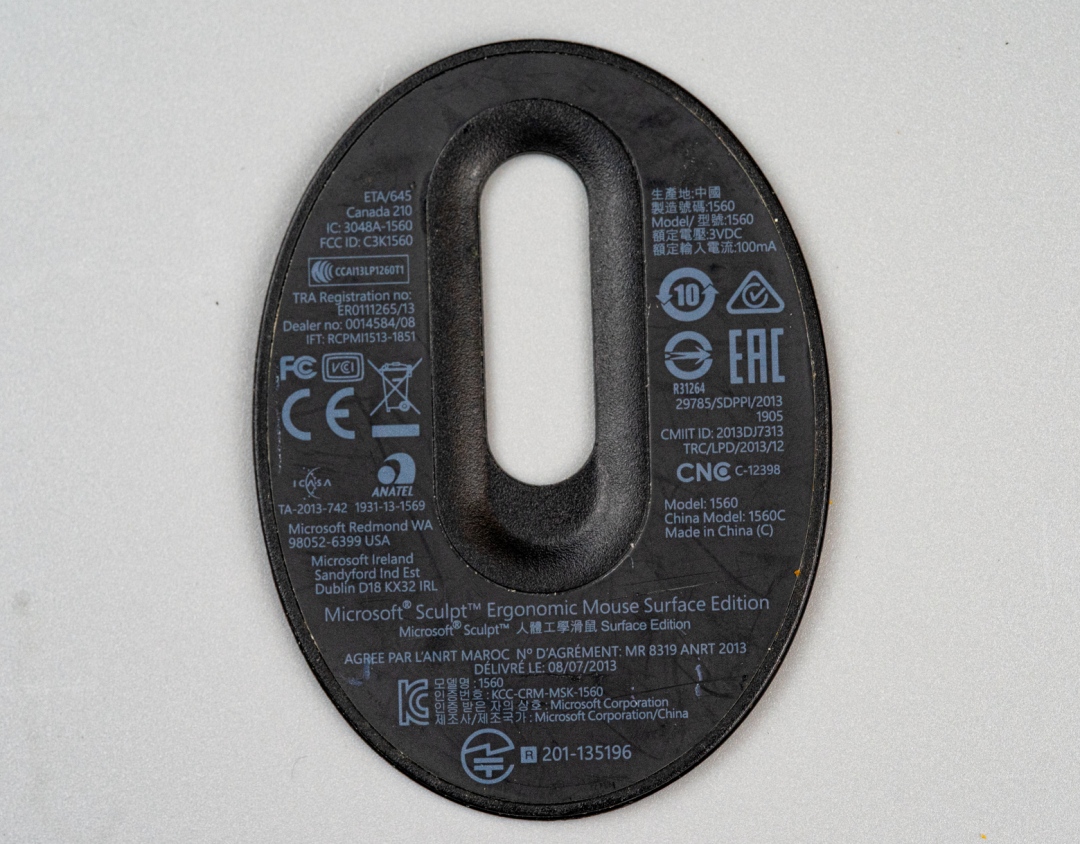

盖子内壁的铭牌。Model: 1560，China Model: 1560C，Surface Edition，中国制造。额定电压 3VDC，额定输入电流 100mA。很显然这是两节 1.5V 干电池串起来用的。
底盖拆掉之后就没有别的路了，拆掉四颗螺丝之后，整只鼠标从中间一掰两半。
继续拆解外壳。
这颗蓝色的 Windows 键在里面是通过一个类似合页的机构来实现的，底下还有一个小电路板。

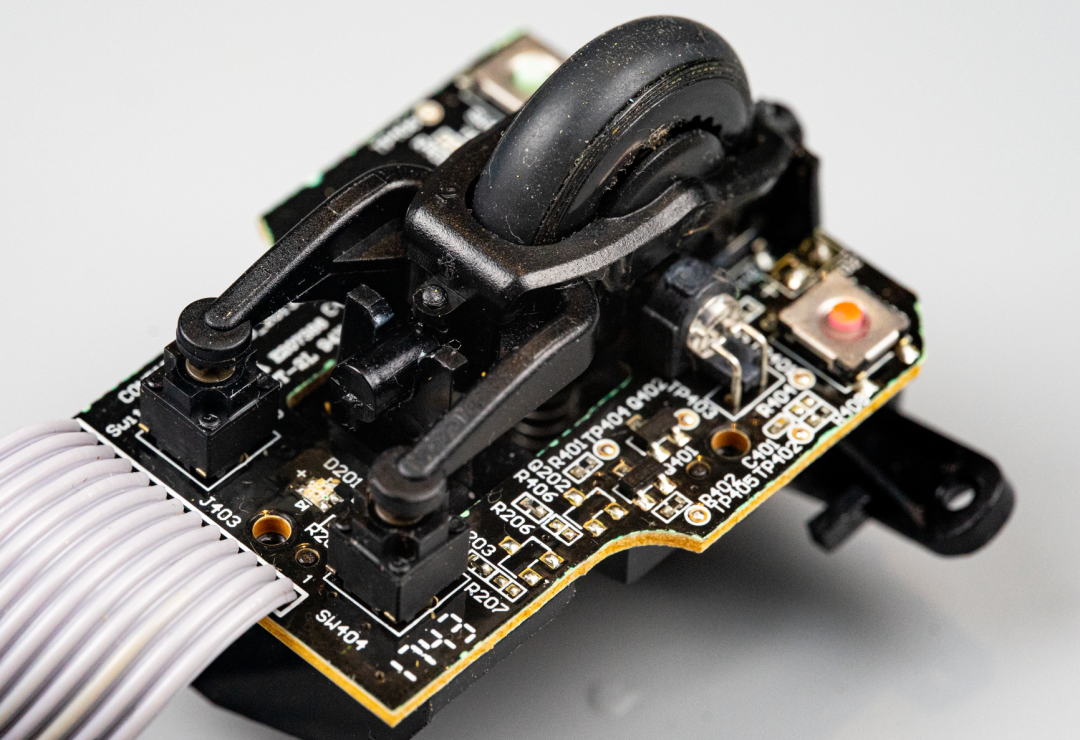

先看这块黑色电路板，滚轮装在它上面，黑色的橡胶轮，两边各有一个塑料支架。
滚轮凑近看，外面一圈是带纹路的橡胶，里面那圈是硬塑料。
去掉左边这部分上壳，可以看到滚轮支架所在的黑色电路板和下面的蓝色电路板之间通过比较硬的那种焊接排线连在一起。
完成最终的拆解，把所有电路板都分开。
滚轮后面还有两个微动开关，这样当滚轮往左或者往右按的时候，会通过支架来触发对应的微动开关。板上还有指示灯D201。
这块蓝色的射频板才是重点。位号 U201的芯片显然就是这个鼠标的心脏，根据丝印看着显然是 Nordic 的 nRF24LE1。这是一颗无线系统级芯片，一颗里面塞了完整的 nRF24L01+ 收发核、一颗增强型 8051 内核、16KB Flash、1KB 数据 Flash、512B 高耐久数据 Flash、1KB SRAM，还带 128 位 AES 加解密和 32 位乘除单元。以前做飞控用nRF24L01+比较多。
这是2.4G射频的PCB板载天线。
板子角角上有一个DC-DC电源电路。
板子背面比较干净，右上角焊接了一个电池负极弹簧。
电池仓这里还有一个板子。这个板子显然就是鼠标的另一个比较关键的部件了。

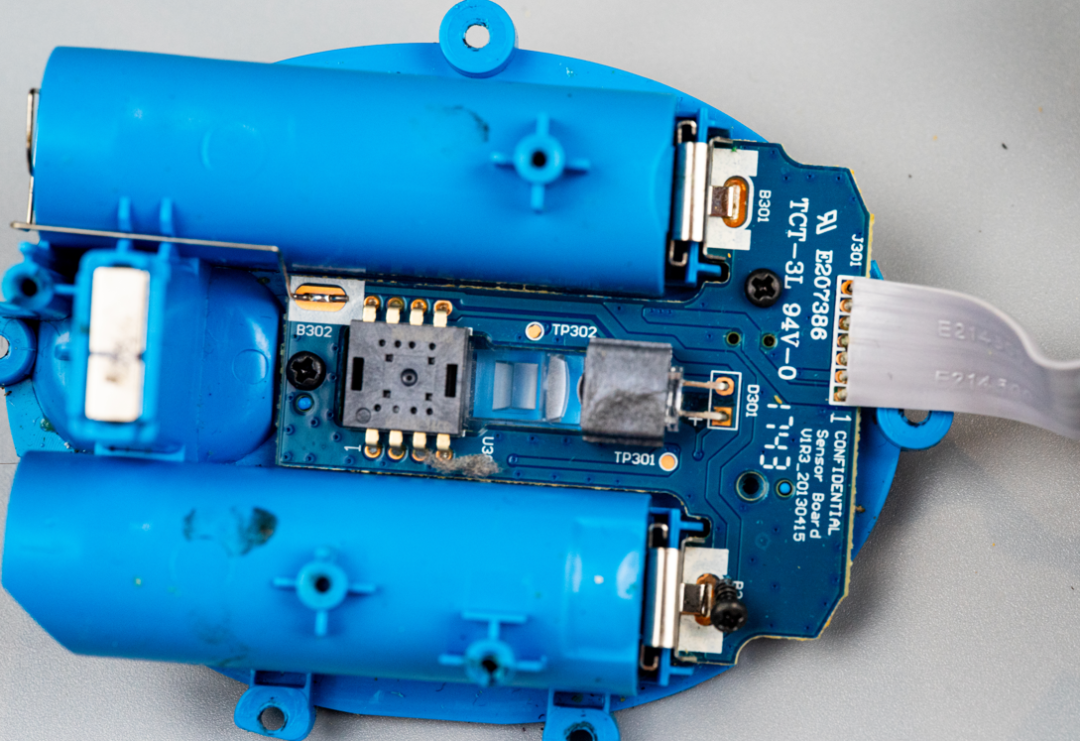

板子上安装了发光二极管、光学棱镜、光学传感器。另外电池正极弹片也是焊机在这个板子上的。
板上这颗八脚芯片是光学传感器，型号PAW3208DB-TJDL，是原相（PixArt）的传感器。它右边那块透明的塑料棱镜才是关键，光从旁边那LED灯打出去，经棱镜折到桌面上再折回来，鼠标就这样“看见”移动。
翻过来，拿下光学棱镜，可以看到光学传感器的底部采集部分是这个样子。
这里还有一个2.4G无线接收器，细心的我也没有忘记拆解。
现在看接收器。这块绿色小板上，丝印LU1P 的芯片就是 Nordic 的 nRF24LU1P，官方叫 nRF24LU1+，跟鼠标里那颗是同一代的配对方案。这颗芯片的定位，Nordic 官方产品简介写着：给无线外设用的紧凑型 USB 设备使用。全速 USB 2.0 控制器、增强型 8051、2.4GHz 收发核都做在一颗里，内置稳压器可以直接从 USB 的 5V 取电。射频的合成器和 PLL 也在片内，外部只需要一颗便宜的 16MHz 晶振加几个被动件。
主控和接收都是Nordic的芯片，看来Nordic成了微软这个人体工学鼠标背后的最大赢家。
最后照例上全家福。这套鼠标里面用的都是Nordic的芯片。当然，微软这个体量想自研一颗 2.4GHz 芯片不算难事。但是它没做，它选了 Nordic 现成的方案，把精力留给产品的外形和手感。不过说实话，我想问一下，这个圆滚滚的鼠标真的好用吗？
