拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!

电子开发学习 2026-10-08 11:05

朋友寄来一台佳能相机,说是自己收的备用机,打算等自己的相机坏了从这个上面拆配件,所以先寄给我拆解玩。

我一眼就认出来了,这是 2003 年的 PowerShot G5,佳能 G 系列里第一台五百万像素的机器。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图1

那年 6 月发布,美国标价 899 美元,国内预计 6800 元。全黑涂装是 G5 相比 G3 最大的变化。尺寸 121×74×70mm,机身 410g,我拿在手里是那种有分量的厚实感。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图2

从顶部看一眼。模式转盘、快门、开关等排列得很密集。转盘上能数出十来个档位,这台机器的玩法从头就是按单反的逻辑设计的。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图3

背面是一块 1.8 英寸的可翻转液晶屏,加一排功能键。放在 2003 年,能翻转的屏属于高档配置,我在别的同期机器上很少见到。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图4

铭牌上有Canon PC1049字样,这是佳能给这台机器的内部型号。供电写的是 DC 9.5V,产地MADE IN JAPAN。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图5

这块电池值得单独说一句。Canon BP-511A,7.4V 1390mAh。电池上贴了法文和英文两段警示语,反复强调只能用原厂充电器、不许拆、不许加热,好吧,我今天只拆相机,不拆电池。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图6

电池仓和存储卡仓都打开看看。这台用的是 CF 卡,Type II 规格。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图7

镜头是这台机器的脸面。7.2-28.8mm,等效 35 到 140mm焦距,光圈 F2.0 到 F3.0。F2.0 的广角大光圈在当年是卖点,佳能还为它内置了一片 ND 滤镜,强光下能压三档。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图8

机身正面印了一排字:5.0 MEGA PIXELS、16x、DIGIC、G5。DIGIC是佳能自研的图像处理引擎,从这一代开始成为全系标配。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图9

这台的成色说实话一般。手柄上的蒙皮整片脱胶翘起来了,露出了下面的壳子。相机放久了脱胶是常事,没有什么能扛得住时间的洗礼。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图10

侧面三个接口,盖着橡胶塞:USB、DC 输入、AV 输出。2003 年还是 USB 1.1 的年代,传一张 2592×1944 的照片要等好几秒。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图11

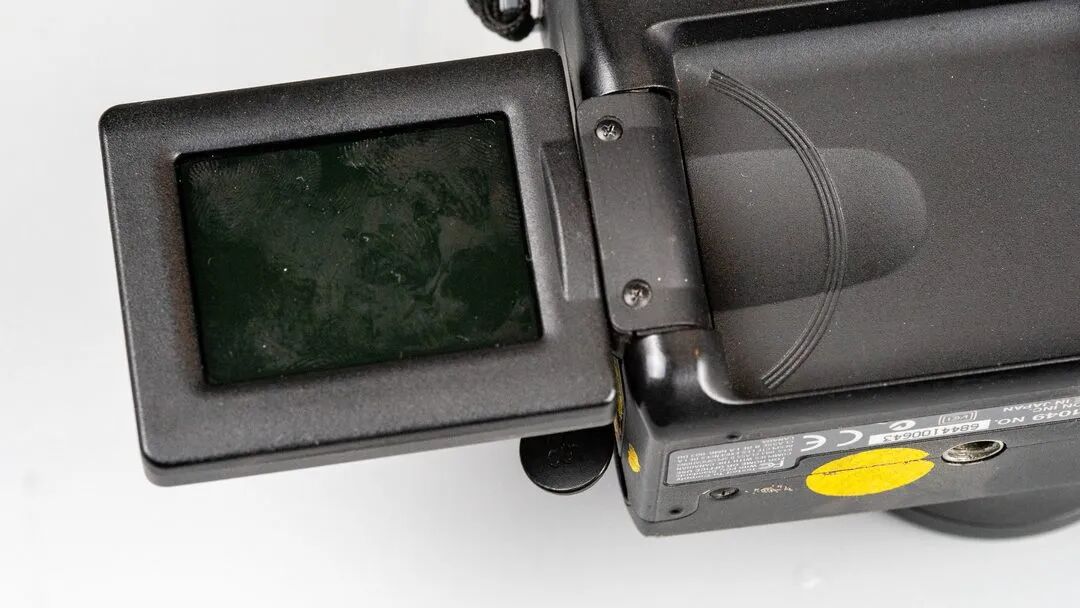

把屏翻出来,这是 G 系列最招人喜欢的设计。能旋转不同的角度,这样就能贴着地面或者举过头顶取景。我拆的这台转轴还很有力,一点不松,比我预想的好。不过这个屏幕边框,放在现在看,一个字:太宽了!

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图12

顶部按键区还有各种按键。整机十二种拍摄模式,程序、光圈优先、快门优先、全手动都在,还支持 RAW。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图13

开始拆。后盖和机身之间只有几颗螺丝,拧完就能把后壳整块端下来,然后绿色主板整个露出来,元件密度放今天看也不算低。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图14

屏幕固定在整个金属框架上,通过三根线束连接到主板上。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图15

主板上各种排线接了一圈,拆解的时候要小心翼翼,一旦排线断了,就功亏一篑了。拆排线的时候,我紧张得嗓子眼都提到了心里。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图16

主板上这三个黑色线束前面说过是连接到屏幕的。翻转屏的是通过这个看着就很解释的铰链实现的。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图17

铰链的一端还有一个小电路板,上面焊接了一个限位开关,应该是用来感知屏幕有没有打开的。看得出这台机器进过灰。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图18

主板整个拿出来,全貌是这样的,元器件密度很高。这一面四周都是各种排线座,有上抽屉式、下抽屉式、翻盖式、BTB等等。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图19

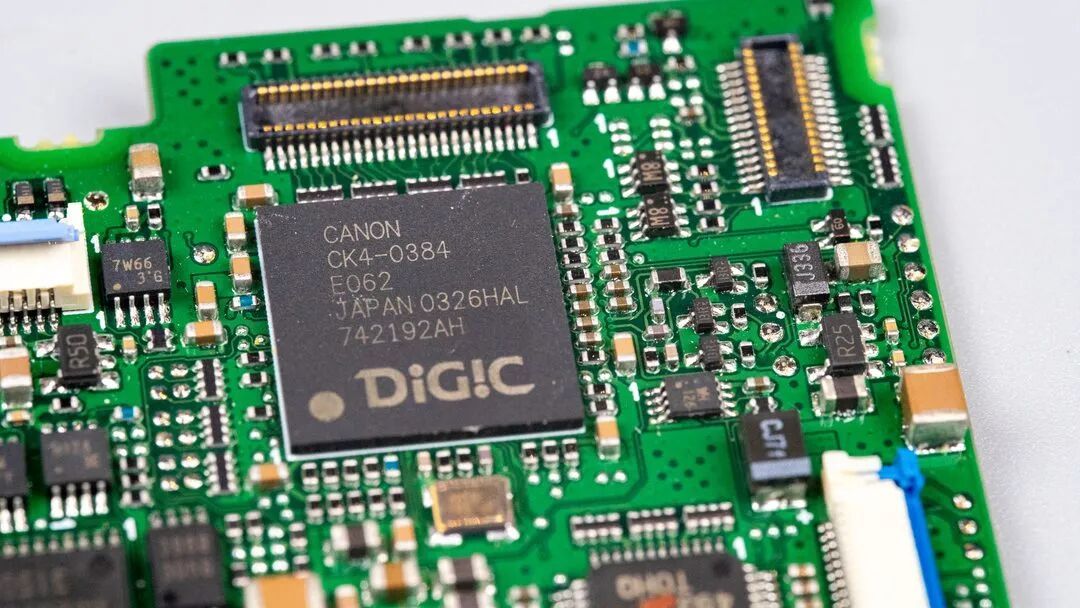

最中间的大芯片上面丝印写着 CANON,看起来是佳能自己的芯片。具体是什么功能不确定。看起来是BGA封装。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图20

放大来个特写。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图21

板子的另一个角,看起来有很多电源电路。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图22

这是板子另一面

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图23

中间一颗 NEC 的大芯片。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图24

中间这颗是 NEC 的,注意丝印第三行,CK4-0375,和正面那颗的 CK4-0384 是同一套编号方式。那也就是说,这颗 NEC 也是佳能定制的,不是买来就能用的通用型号。

它具体管什么,我没查到,但是它的位置就在传感器排线插座旁边。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图25

靠近板边的位置,还有一颗丝印是 SONY的芯片。日本这些公司就是这样,他们内部自成一体。索尼、松下、东芝、佳能这些看着是竞争关系,但是芯片也在互相使用。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图26

索尼这颗芯片的特写。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图27

再往旁边看,两颗一模一样的芯片并排躺着。ELPIDA JAPAN,型号 S1232AA,速度等级 -75-N,尔必达这个名字,是 1999 年 NEC 和日立的存储部门合并出来的。所以这是两颗内存颗粒。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图28

这颗丝印是 29LV320BE-90的器件是来自富士通的闪存,前面一行写着 JAPAN,按编号规则是 32Mbit 的 NOR 闪存,也就是 4MB。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图29

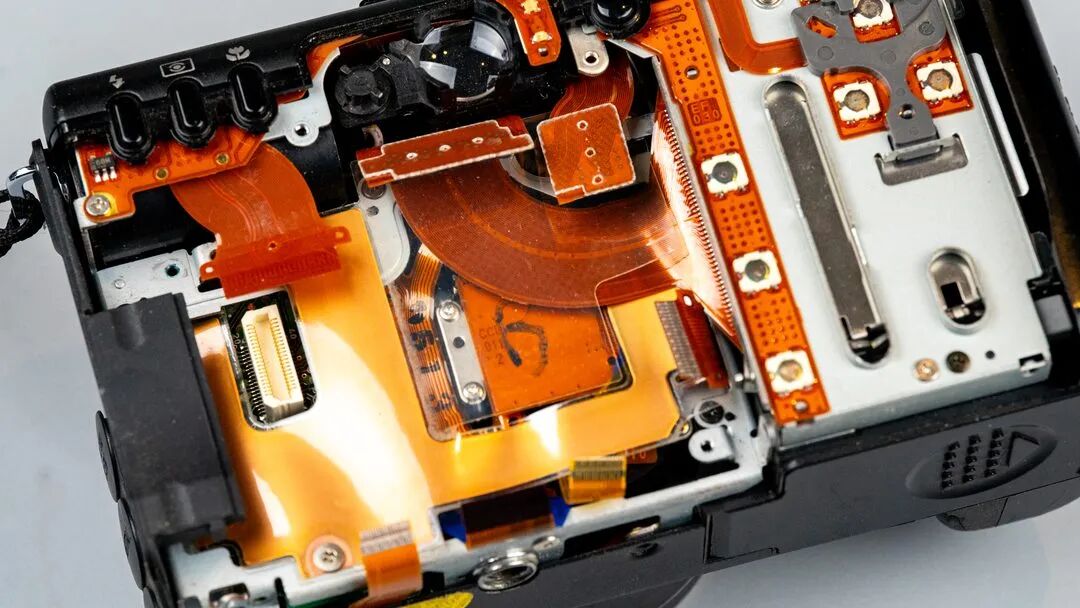

主板拿走之后,机身里就剩FPC柔板和金属框架了。橙色 FPC 折成好几层,每一层都贴在塑料骨架上定位。这种设计省厚度,但是装配的时候全靠人工,返修很麻烦。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图30

看起来底下还有电路板,和上层的主板之间通过一个铜箔隔开了。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图31

这个铜箔外面一层透明塑料,所以在这里能起到绝缘、屏蔽两个作用。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图32

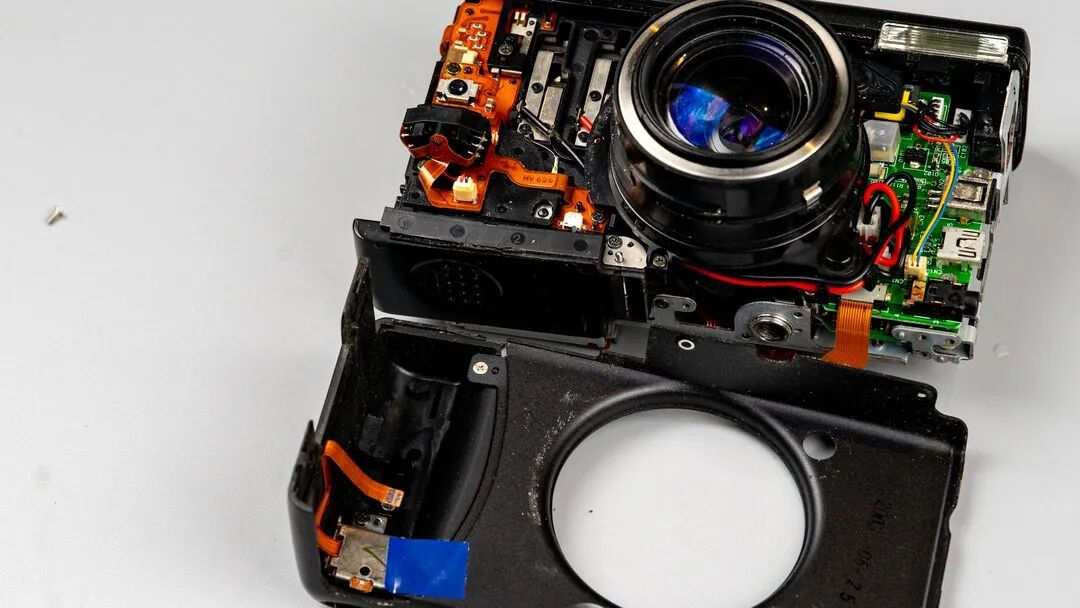

接下来把镜头这一面的外壳拆下来。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图33

机身正面,镜头和传感器还连着。CCD 就在镜头后面,在焦平面的位置上。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图34

继续往下拆,我原以为这个机器里全是螺丝固定,没想到塑料外壳之间也用了卡口。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图35

顶盖拆下来,左面有一块液晶信息屏,右边是哪些操作旋钮和按键。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图36

顶盖内部翻过来是柔板加金属支架,里面是各种旋钮和按键,所以这个里面还很复杂。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图37

现在机身里剩下了金属件和柔板,继续一层一层往下剥。白色金属框是机身的骨架,相机镜头、屏幕铰链、挂绳孔、底部四分之一螺丝孔,都是固定在这个金属框架上的。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图38

这是拆下来最大的一片柔板,形状是跟着机身轮廓走的,上面主要有前面板按键。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图39

柔板上也焊着芯片。这颗 QFN 的四周是排阻和电容,属于就近去耦的常规做法。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图40

这块是完整的电池仓组件。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图41

电池仓外壳上也贴装了很复杂的FPC排线。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图42

现在这个框架上面剩下最重要的就是镜头组件和闪光灯组件了。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图43

这是从镜头前端拆下来的圈,带着一根很细的排线,连接的是一个麦克风。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图44

闪光灯的小板单独看,中间那颗方形件是升压变压器。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图45

这块是闪光灯总成。黑壳里是高压电容,前面是灯管和菲涅尔灯罩,后面小板上升压和触发变压器。这个高压电容个头不小,氙气灯要的是瞬间大电流,全靠这玩意顶着。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图46

这块板除了负责闪光灯,还有前面说的直流供电、USB、VO接口。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图47

继续拆解,就可以从金属框架上把镜筒单独拿下来了,其实这时候传感器还在这个镜头的尾部。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图48

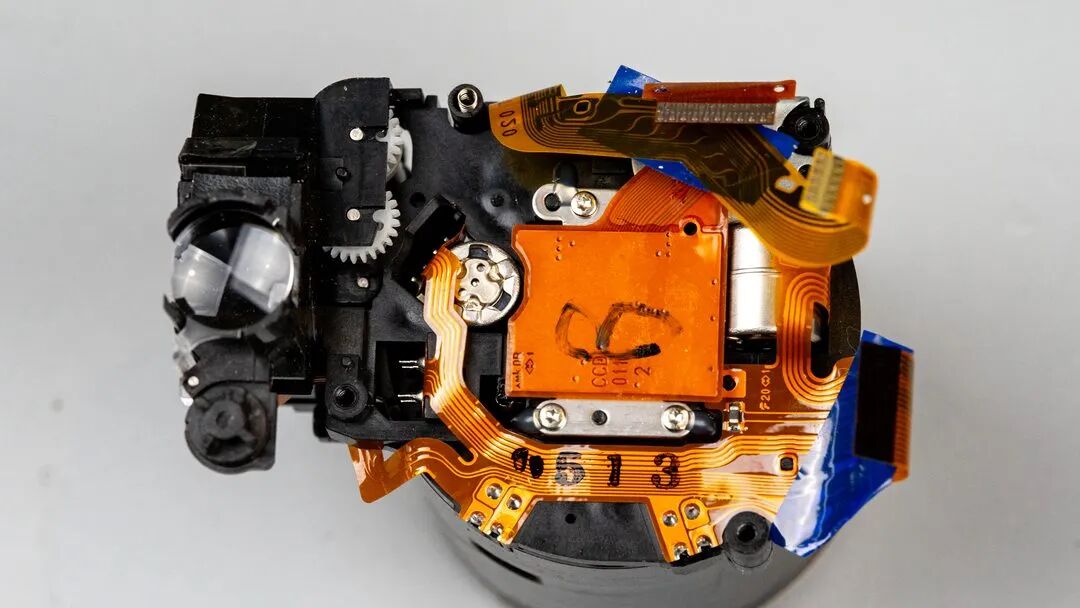

中间方形黄色排线底下的金属支架下面应该就是安装传感器的位置。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图49

拆到最后,这个金属框架上还剩一块电路板。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图50

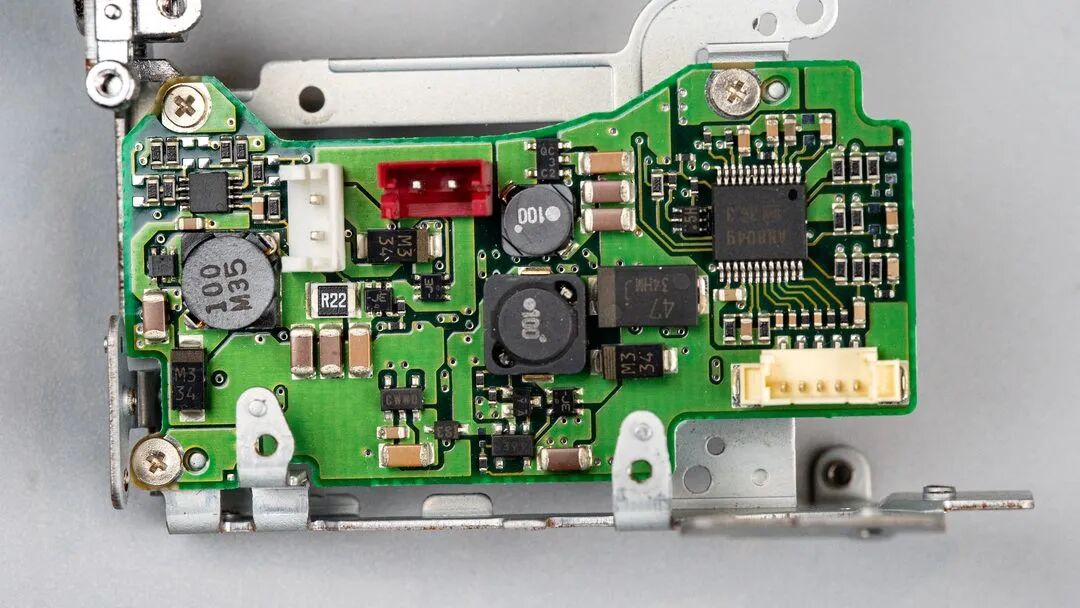

看起来电源板,两颗绕线电感加一颗方形电感,配一颗 QFP 的电源控制芯片。整机九点五伏输入,各路电压都从这块小板上分出来。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图51

这是这个电路的另一面,通过一个BTB连接器连接到了最早拆下来的那个主板上,为主板供电。

拆解23年前的第一台500万像素的佳能G5相机,内部复杂程度震惊了我!图52

上全家福。不得不说,这可能是我拆解过最复杂的产品了。这款23年前的500万像素的相机,内部的复杂程度和现在的手机相比只高不低。主板、小接口板、电源板、传感器总成、闪光灯总成、镜筒、顶盖、大量的FPC柔板、可翻折旋转的屏幕、金属框架。一台 2003 年的高端数码相机,拆开就是这些东西。

这就是日本在传统影像恐怖的统治力吗?截至目前,全世界的相机领域依然被日本索尼、尼康、佳能、富士、松下、奥林巴斯、理光这些公司占据了90%以上的份额,剩下的德国徕卡、瑞典哈苏(现属于大疆)、丹麦飞思共享最后一成。
