充电头网第4138篇拆解报告。
前言
近期，摩米士针对iPhone18新配色推出了一款新国标超薄磁吸无线充移动电源。
相关阅读：
该移动电源采用超薄设计，内置4920mAh电芯，机身采用与暮樱红的金属与玻璃工艺面板。其USB-C接口支持最高20W PD双向快充，无线充部分支持最高15W输出，满足iPhone用户日常充电补能需求。
更为亮眼的是，该产品还引入了智能交互功能，配合手机App即可实时查看充放电功率、剩余电量、电芯温度以及电池健康信息等，日常使用更安心。
充电头网此前也评测过这款产品。
相关阅读：
下面就通过充电头网的深度拆解，看看这款通过新国标认证的超薄磁吸充电宝内部用料与设计到底如何。
产品外观

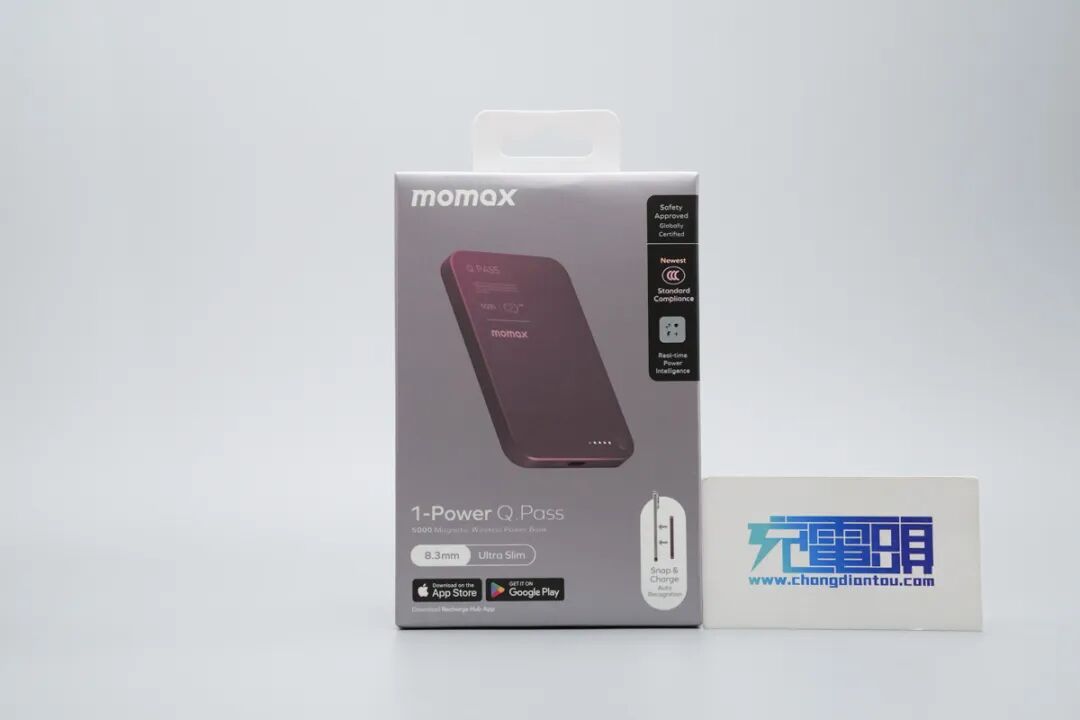

包装盒正面采用简约的纯色背景设计，上方印有品牌Logo以及产品外观渲染图，下方印有产品卖点。
包装盒背面印有产品卖点以及产品参数信息。

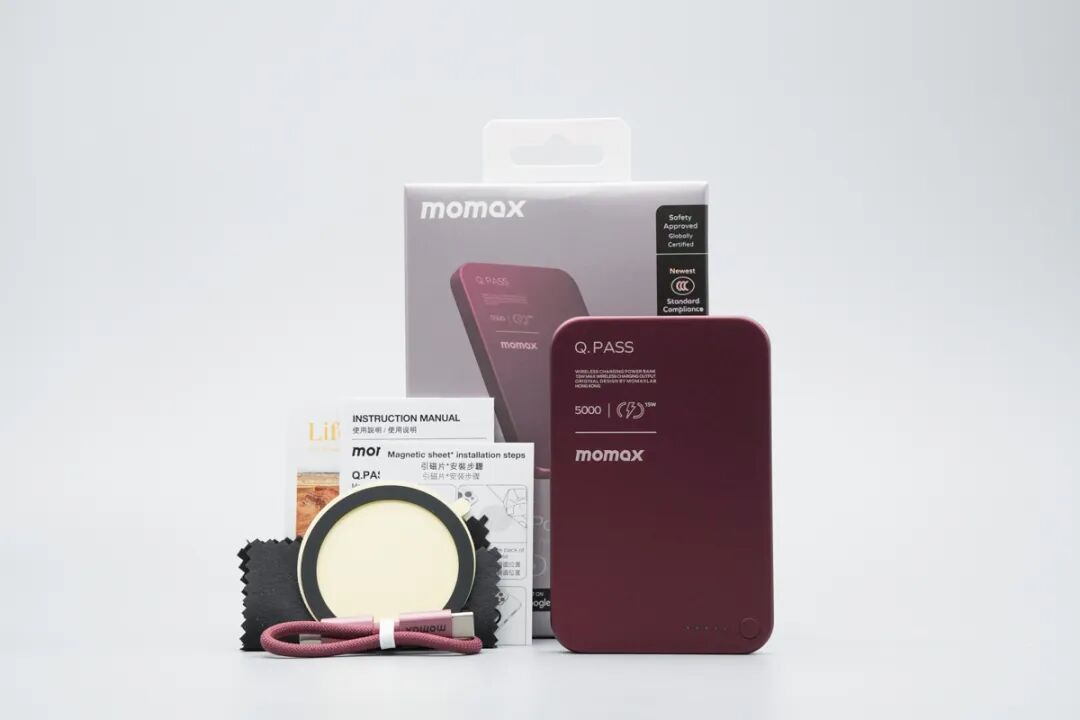

打开包装取出全部物品，内含摩米士Q.Pass移动电源本体、使用说明书、引磁环、擦拭布以及一条同色系的C to C数据线。

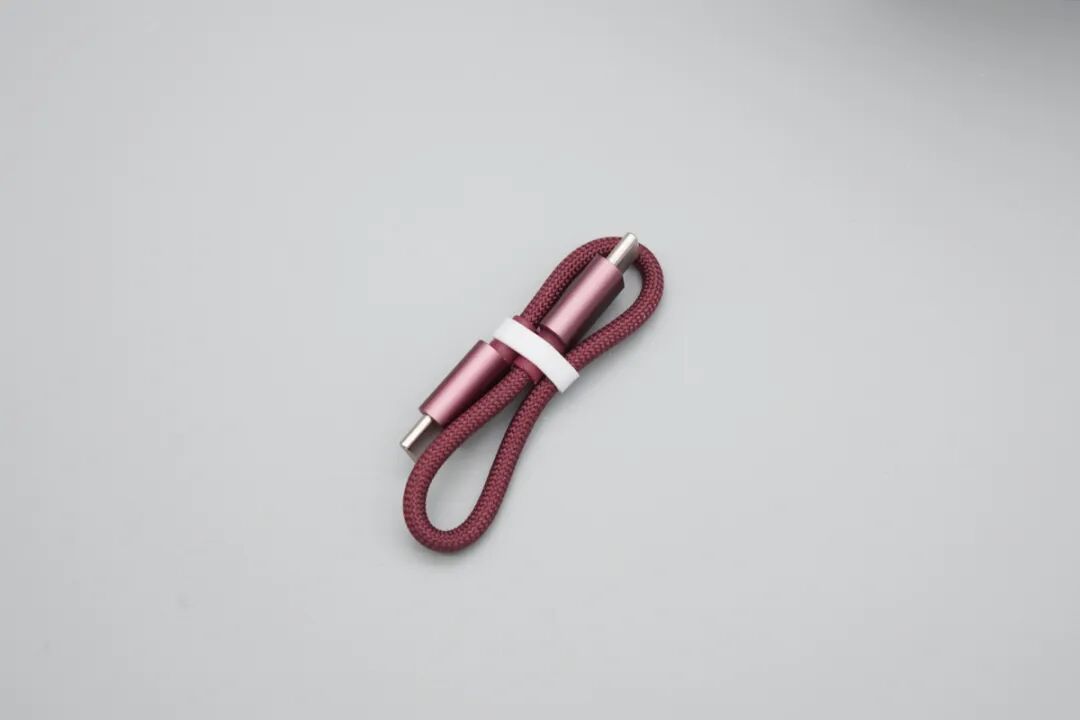

附赠的C to C数据线特写，线身采用与产品同色系的编织材质，两端端子采用铝合金外壳包裹，兼顾耐磨性与视觉一体感。

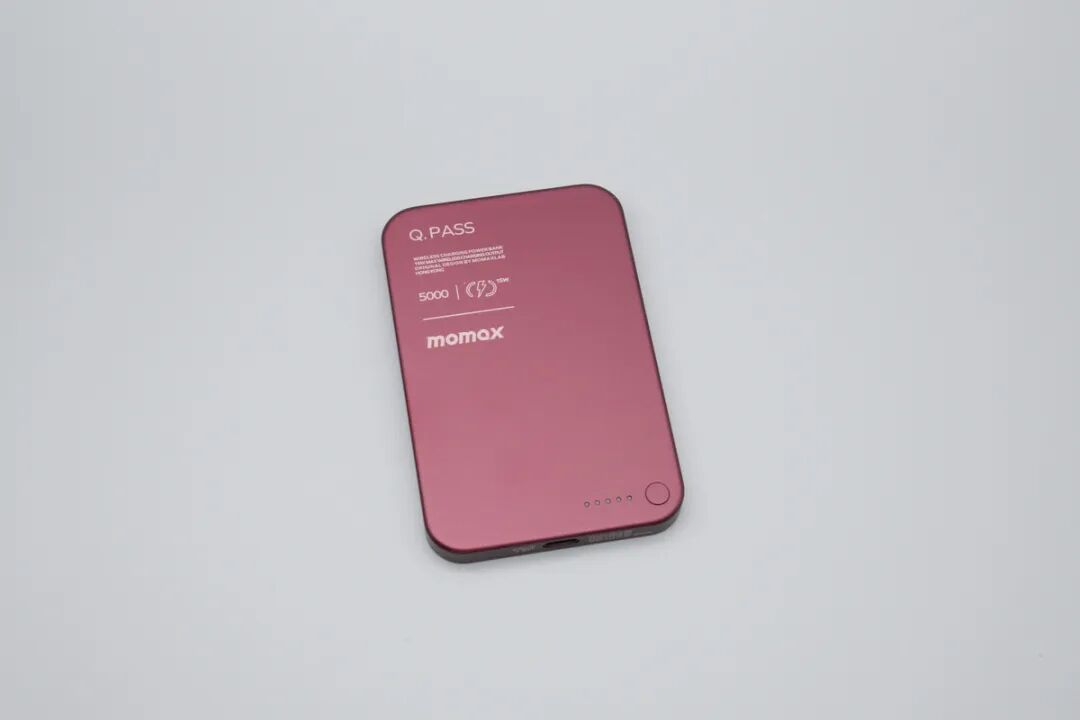

摩米士超薄磁吸移动电源正面一览，整面覆以暮樱红玻璃面板，手感细腻丝滑。
面板边缘经过微弧处理，右下侧内嵌了四颗隐藏式微孔电量指示灯以及一颗圆形电源开关按键，表面平整。
按下圆形电源键后，LED电量指示灯亮起，灯光柔和均匀。
移动电源背面为无线充电面板，表面覆盖钢化玻璃
，中间印有MagSafe磁吸定位环与磁铁定位线，下方丝印技术规格参数。
产品参数如下：
产品名称：移动电源
型号：IP116AS
额定能量：19.05Wh
USB-C输入：5V3A, 9V2A
USB-C 输出：5V2.4A, 9V2.22A, 12V1.67A
无线输出：5W, 7.5W, 10W, 15W
总输出：15W
建议安全使用年限：5年
生产厂：东莞市海陆通实业有限公司
制造商：摩米士科技（深圳）有限公司
中国制造

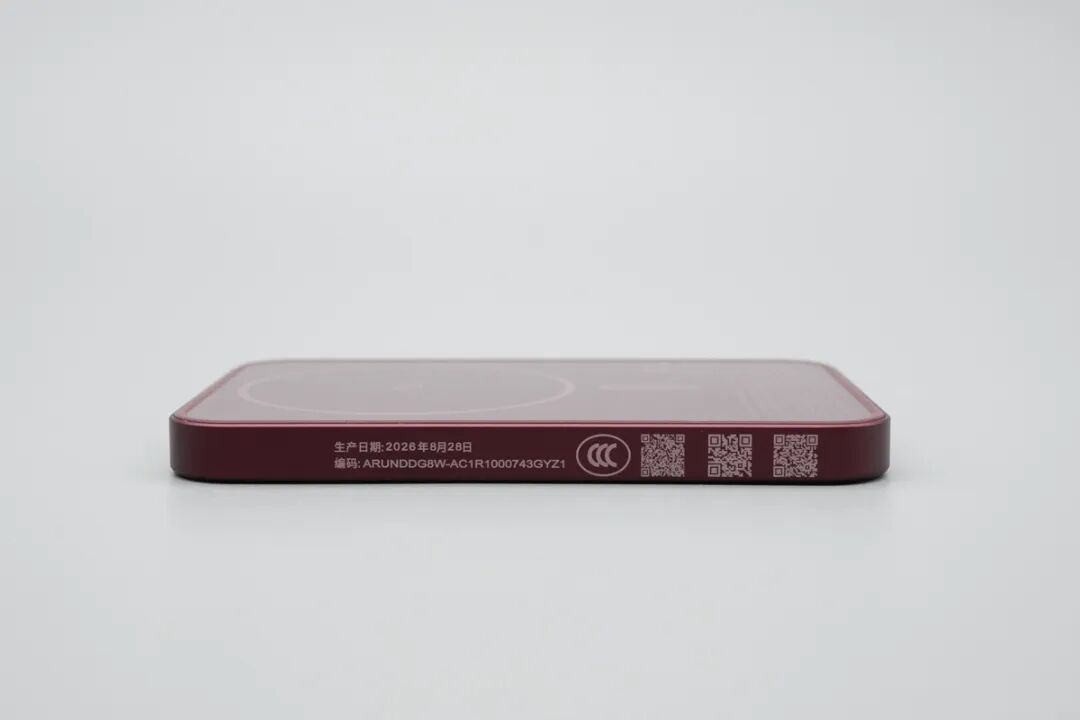

产品侧面边框印有生产日期（2026年8月28日）产品编码以及3C认证标识。
该产品通过了3C认证
通过查询该产品的3C证书，可见其已通过GB 47372-2026新国标认证，证书编号：2026010914888413，认证状态为有效，发证日期 2026年8月14日，认证委托方、生产方信息与产品标注完全一致，验证了2026新国标 3C认证的合规性。
机身底部面板设有一个USB-C接口，内部为黑色胶芯，一旁印有产品执行标准。
产品尺寸重量
测得附赠的短数据线总长度约为19.4cm。

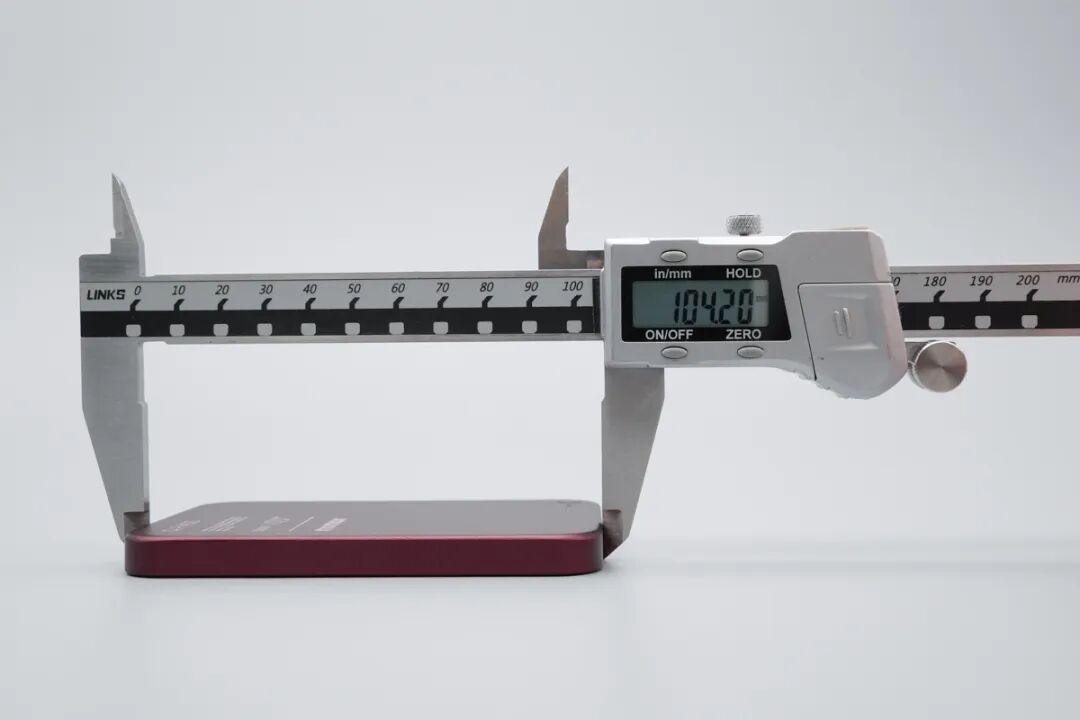

使用游标卡尺测得移动电源机身长度约为104.20mm。

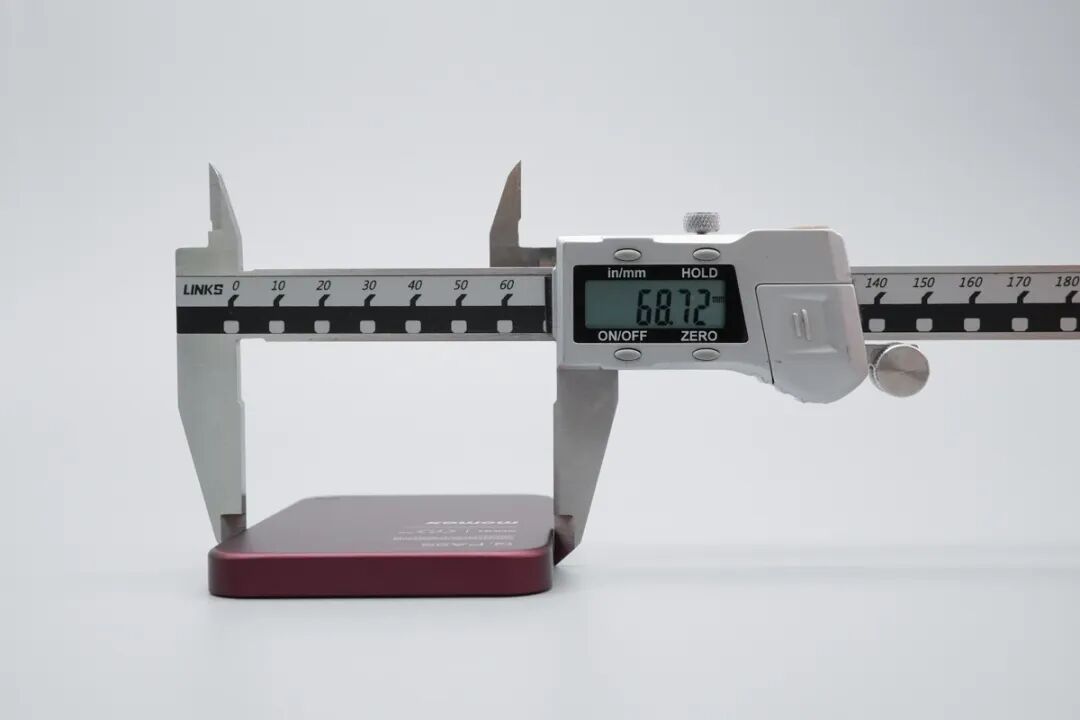

测得移动电源机身宽度约为68.72mm。
测得机身厚度为8.30mm。
称得移动电源净重约为128.0g。
将产品放置在成年人掌心，大小如图所示。
将移动电源磁吸贴合在手机背面，磁吸对位精准，吸附牢固，且避开了手机后置摄像头模组，不影响拍摄。
产品USB-C接口与手机USB-C接口处于同一中线，视觉更平衡。

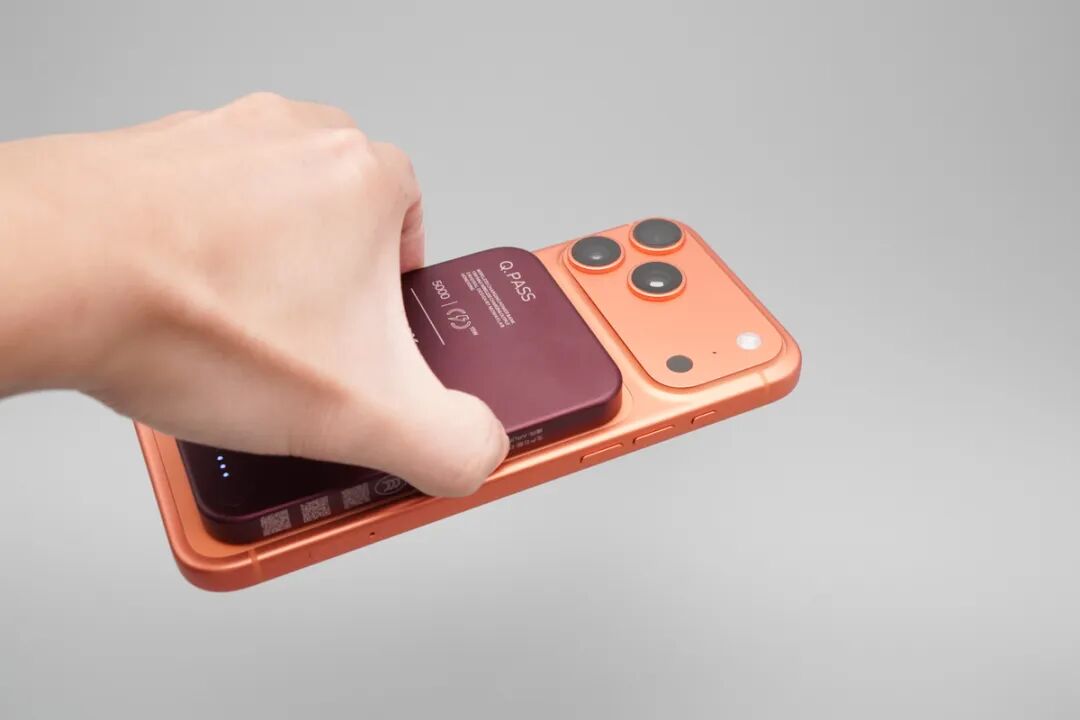

单手提起产品本体，磁力强劲不会掉落。
产品快充协议测试
使用POWER-Z KM003C测得USB-C接口支持QC3.0、FCP、AFC、PD3.0/PPS、QC4+、DCP、SAMSUNG5V2A以及Apple 2.4A快充协议。
相关阅读：
读取PDO报文，显示其具备5V 2.4A、9V 2.22A、12V 1.67A 三组固定电压档位，以及5.00-5.90V 3.00A和5.00-11.00V 2.00A两组PPS电压档位。
相关阅读：
实测为iPhone 17 Pro Max有线快充，输出电压为12.09V，电流为1.60A，充电功率达到19.39W，握手12V档位PD快充。
产品智能交互
摩米士这款移动电源支持APP智能交互，双击电源按钮进入APP通讯模式后，有线连接手机官方配套的Recharge Hub APP即可快速搜索配对。
成功连接后，点击“查看设备详情”即可进入完整的实时数据交互看板。
在App交互界面中，用户可以直观读取移动电源当前的运行模式、实时电量、电芯实时温度，以及端口实时的输出电压、电流与功率，更可向下追溯电芯型号、批次，满足新国标对电池信息可查询可追溯的要求。
产品拆解
沿机身侧缝撬开无线充面板，盖板内侧贴有绝缘缓冲垫，机身内部上半部分PCBA模块，下半部分覆盖无线充电发射线圈及环形磁铁阵列以及锂聚合物电芯。
无线充电线圈采用利兹线紧密绕制。
PCBA板正面覆盖着一层绝缘纸。
将内部电芯与PCBA模块从铝合金底壳中完整取出。
继续将PCBA模块分离。
产品电芯来自COSMX冠宇，型号为CA476489F-Q1，容量4920mAh 19.05Wh。
产品移动电源采用单板结构设计，正面设有开关充电芯片、无线充移动电源主控SoC、MCU、锂电保护芯片等元器件。
PCBA背面设有电源按键、USB-C母座、电感以及NTC热敏电阻。

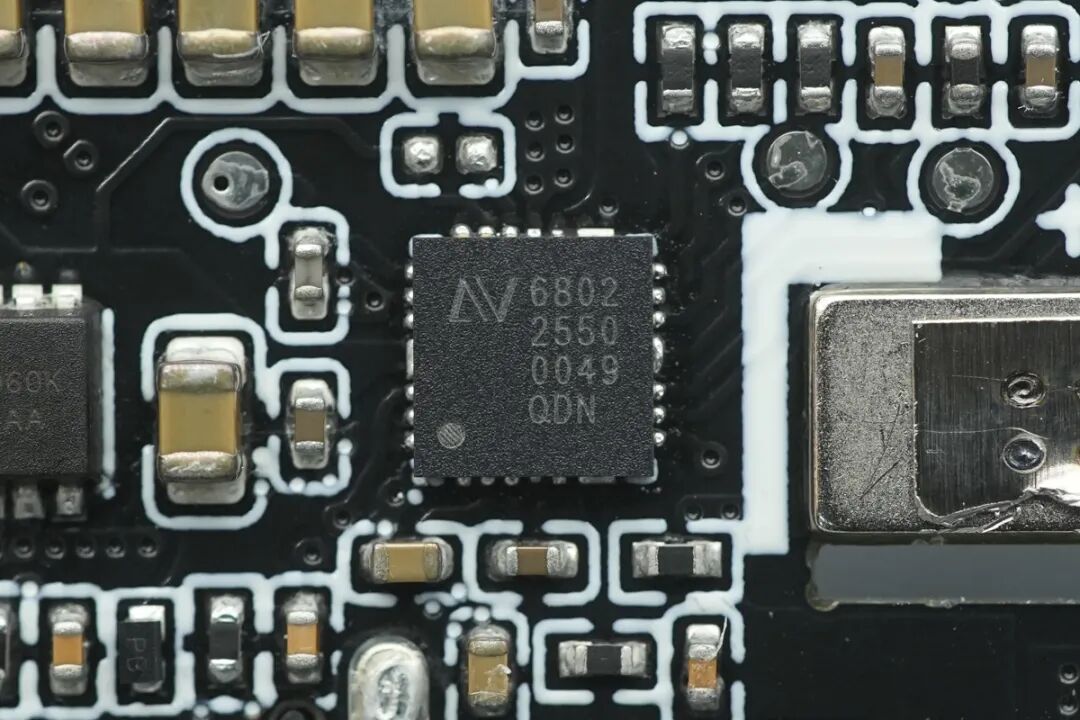

一颗开关充电芯片来自NuVolta伏达，型号为NU6802，采用QFN30封装，专为高效率降压充电、反向升压等应用而设计。
相关阅读：
该器件支持4.4V~13V的宽VBUS工作电压范围，涵盖了完整的涓流、恒流、恒压充电及终止流程。在9V/2A的工作条件下，其降压充电效率高达95.5%，而反向升压效率也达95%。
该芯片反向升压功能全面兼容PD3.1 PPS以及QI2.0 MPP TX规范，这使得该芯片成为移动电源、TWS耳机充电盒及各类便携式锂离子电池充电设备的理想解决方案。

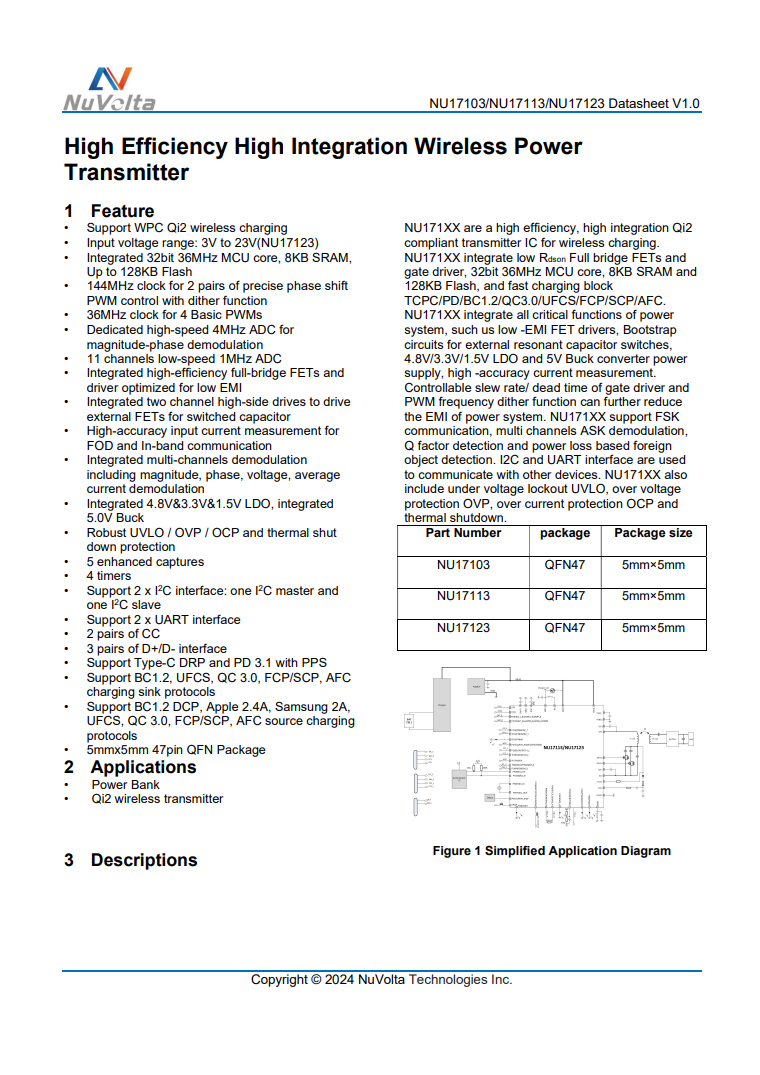

无线充移动电源主控SoC芯片同样来自NuVolta伏达，为NU171XX系列，实际型号为NU17103，专为Qi2无线充移动电源打造，支持边充边放15W MPP，可将移动电源作为常连接电源的桌面无线充电器使用。
相关阅读：
NU17103采用QFN47封装，内置32位MCU内核、低导阻全桥MOS管及其驱动器，内置了PD、QC3.0、UFCS等快充协议，精简了外围电路设计，为寸土寸金的移动电源内部空间减负。
同时，该芯片具备高精度Q值检测能力，还具备可调的功率MOS驱动以及硬件抖频功能，有效降低EMI，辅以过压、过流及热关断等多重安全保护机制，全方位保障了这款产品的稳定性。
一颗无线充谐振电容切换MOS来自Eternal宜源，型号为ET6300，耐压30V，导阻7.9mΩ，采用PDFN3333封装。
无线充谐振电容特写。

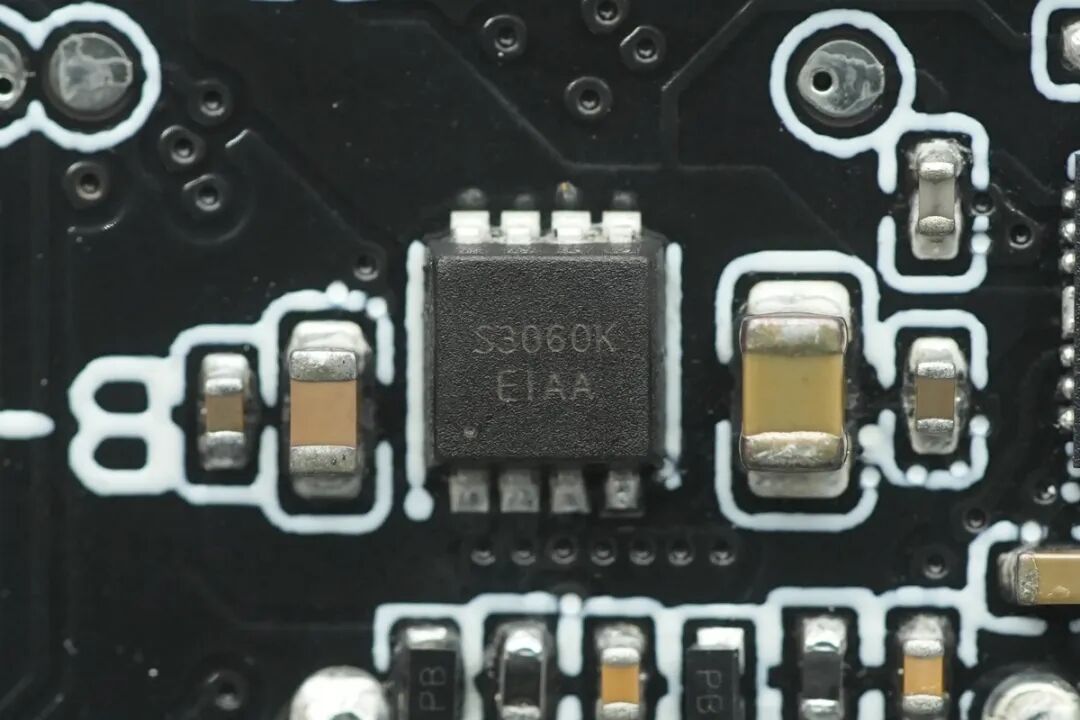

一颗VBUS管丝印S3060K。

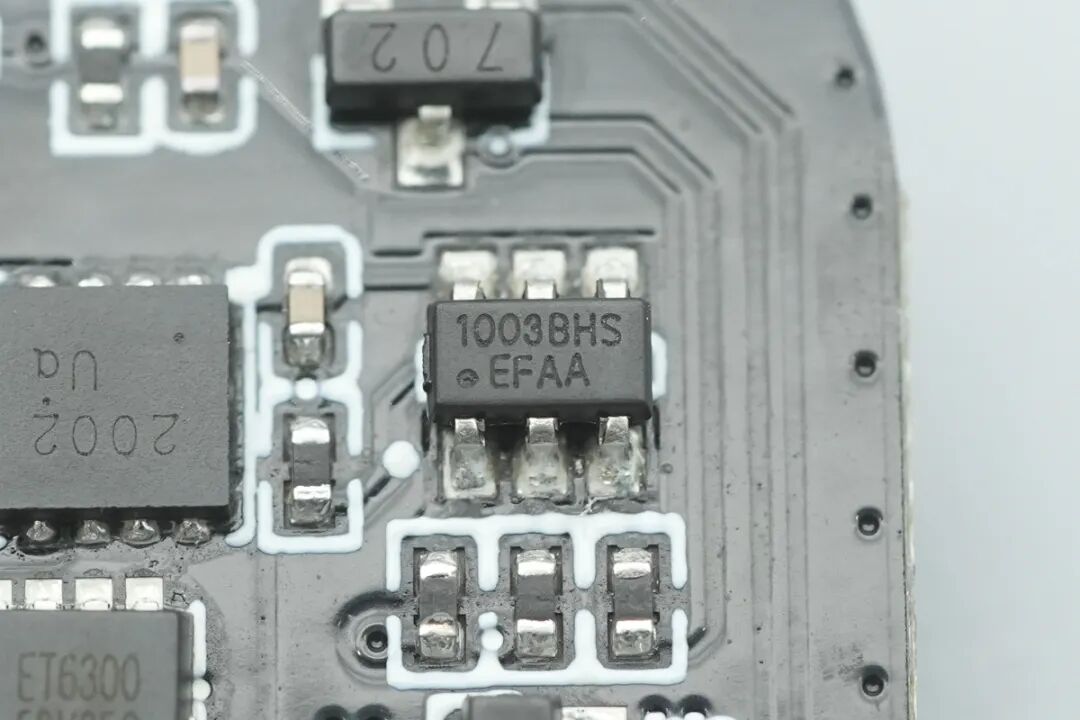

产品内置的CM1003-BHS是创芯微为单节锂离子及锂聚合物可充电电池设计的高精度保护芯片，采用紧凑的SOT23-6封装。
相关阅读：
芯片内部集成了高精度电压检测电路与延迟电路，能够精确监控电池状态，全面实现过充电、过放电、放电过流、充电过流以及短路保护，确保电池运行安全可靠。
芯片还集成了充电器与负载检测功能，支持断开负载解除过流状态，并内置禁止向 0V 电池充电的防护机制，为可穿戴设备及各类便携式锂电池应用提供了高效的保护方案。
一颗锂电保护管丝印2002。
一颗丝印E9CW03的芯片。

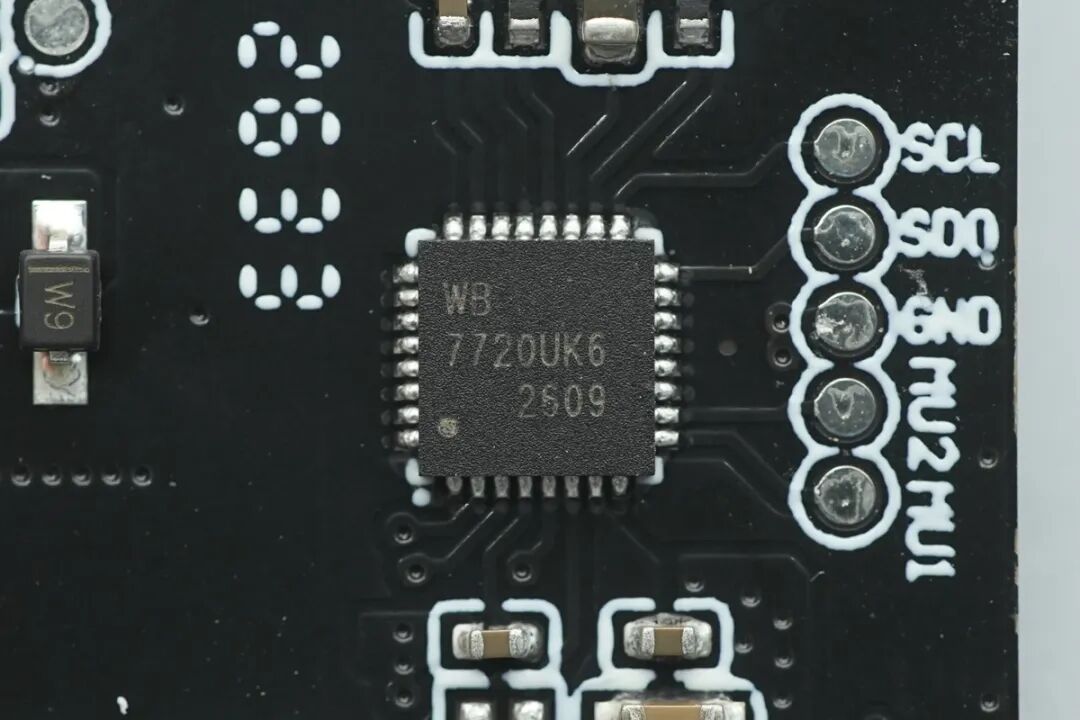

一颗用于APP智能交互、异常记录以及逻辑控制的MCU丝印7720UK6，满足新国标需求。
四颗用于指示电量以及一颗用于指示无线充状态的LED指示灯。

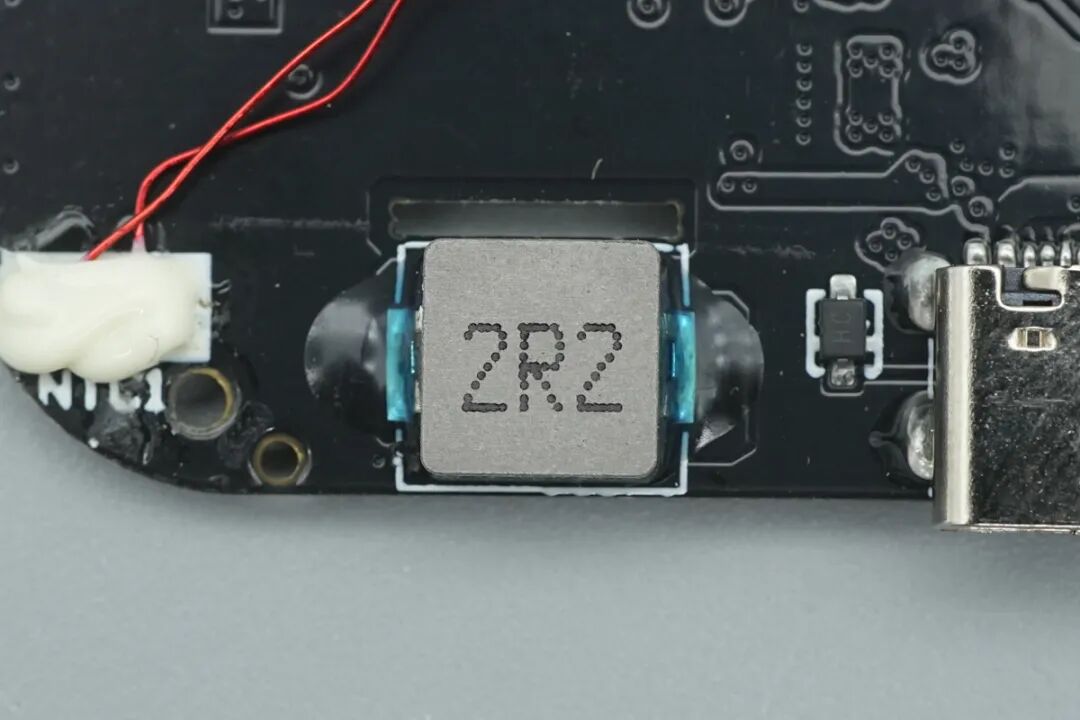

一颗2.2μH功率电感。
一颗NTC热敏电阻用于检测电池组温度。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
摩米士新国标5000mAh超薄磁吸无线充移动电源机身厚度约8.30mm
，净重约128g。产品支持智能交互功能，配合App可查看实时电量、电芯温度、端口功率，以及电芯型号、批次等等，符合新国标要求。
通过拆解发现，该产品内置的电芯来自冠宇，容量为4920mAh，配有创芯微CM1003-BHS锂电保护芯片，同时设有NTC热敏电阻检测电池组温度。
产品充放电与无线充部分采用了伏达的开关充电芯片NU6802与无线充移动电源主控SoC NU17103，谐振电容切换MOS则采用了宜源的ET6300。
