充电头网近期从拆解中发现，美芯晟推出高性能无线充电发射端控制芯片MTQ5820。该芯片支持WPC Qi 2.2无线充电标准，兼容BPP、EPP及MPP功率配置，同时支持多种私有无线充电协议，最高可实现80W功率传输。

此外，MTQ5820符合AEC-Q100 Grade 1车规级可靠性要求，集成多路MOSFET驱动、电流检测及通信解调功能，可应用于智能手机、可穿戴设备、车载无线充电以及工业电子等领域。

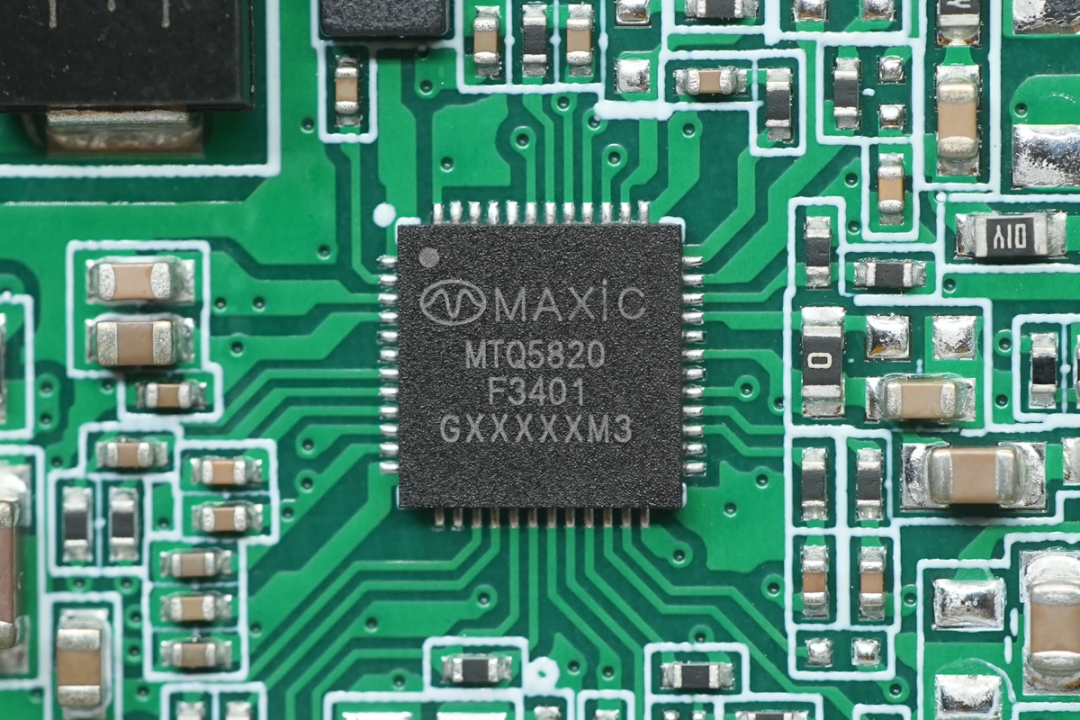

美芯晟MTQ5820无线充电发射芯片

美芯晟MTQ5820是一款高集成度无线充电发射端控制芯片，支持4～24V宽输入电压范围，内置ARM Cortex-M0处理器，配备16KB SRAM、32KB ROM及64KB MTP存储器，可满足不同无线充电方案的控制与功能开发需求。

在无线充电协议方面，MTQ5820支持WPC Qi 2.2标准中的BPP、EPP及MPP功率配置，并兼容多种私有协议。其最高80W的功率传输能力，可满足高功率无线充电系统的设计需求。

在功率控制方面，MTQ5820内部集成三组N-MOSFET驱动器，提供六对PWM信号发生器，支持FSK调制及频率抖动功能，可配合外部功率MOSFET构建无线充电发射电路。

芯片还集成两路高侧电流检测电路和两路Q值检测电路，支持16通道ASK及PSK信号解调，兼容电压模式和电流模式，有助于实现发射端与接收端之间的通信及充电状态检测。

MTQ5820还支持USB PD、QC、FCP、SCP、AFC、UFCS及TRANSSION等有线快充协议，可适配多种快充电源输入方案，提升无线充电设备对不同供电设备的兼容性。

外围功能方面，芯片内置12位100kSPS SAR ADC、12位DAC、80MHz振荡器及PLL，并提供两路UART、两路I²C等通信接口。同时集成3.3V和1.5V LDO，以及欠压锁定、过流保护等硬件功能，减少部分外部控制及辅助供电电路的需求。

针对车载应用，MTQ5820满足AEC-Q100 Grade 1可靠性要求，HBM静电防护等级达到H2，CDM静电防护等级达到C3，可满足车载无线充电系统对器件可靠性的要求。

MTQ5820可配合外置MOSFET、谐振电容及无线充电线圈构建双线圈发射端方案，同时预留温度检测、风扇及状态指示等外围电路接口，为不同结构的无线充电产品提供设计空间。

MTQ5820采用QFN48L封装，尺寸为6mm×6mm，适合对PCB面积和集成度有要求的无线充电设备。

美芯晟MTQ5820将无线充电协议处理、功率驱动、通信解调及电流检测等功能集成于单颗芯片，支持Qi 2.2标准及最高80W功率传输，同时兼容多种有线快充协议，为高功率无线充电产品提供了较为完整的发射端控制方案。

这款芯片的优势不仅在于功率规格，还在于协议兼容性与外围电路集成度。对于无线充电器、车载无线充电模块等产品，开发者可以根据不同功率需求灵活配置外部功率级、线圈及散热系统，减少部分外围控制电路的设计工作。

尤其是在车载无线充电领域，MTQ5820兼具AEC-Q100 Grade 1可靠性要求与Qi 2.2协议支持，能够覆盖消费电子与汽车电子两类应用需求。
