充电头网第4143篇拆解报告。
前言
倍思紧跟行业标准规范，推出了全新一代EnerFill掌心充 20000mAh 45W自带双线移动电源。
相关阅读：
该款产品作为通过2026新国标3C认证的新一代产品，在产品设计上进行了全面升级，电芯通过了针刺、挤压、过充、高温等测试，全面符合2026新国标。
在外观与实用性方面，倍思掌心充采用了高定珠宝镶嵌工艺灵感的嵌合式卡扣专利设计，自带 USB-C与Lightning双快充线，一解是快充线、一扣是手提绳，满足用户轻装出行需求。
输出性能上，具备45W双向闪充能力，支持PD3.0/PPS以及UFCS快充协议。同时产品还搭载了NFC安芯碰功能，手机轻碰即可一键查询电芯健康度、序列号、电芯电压等数据，信息更透明，日常使用更安心。
下面充电头网就对这款倍思移动电源进行详细拆解，一探其内部做工与用料。

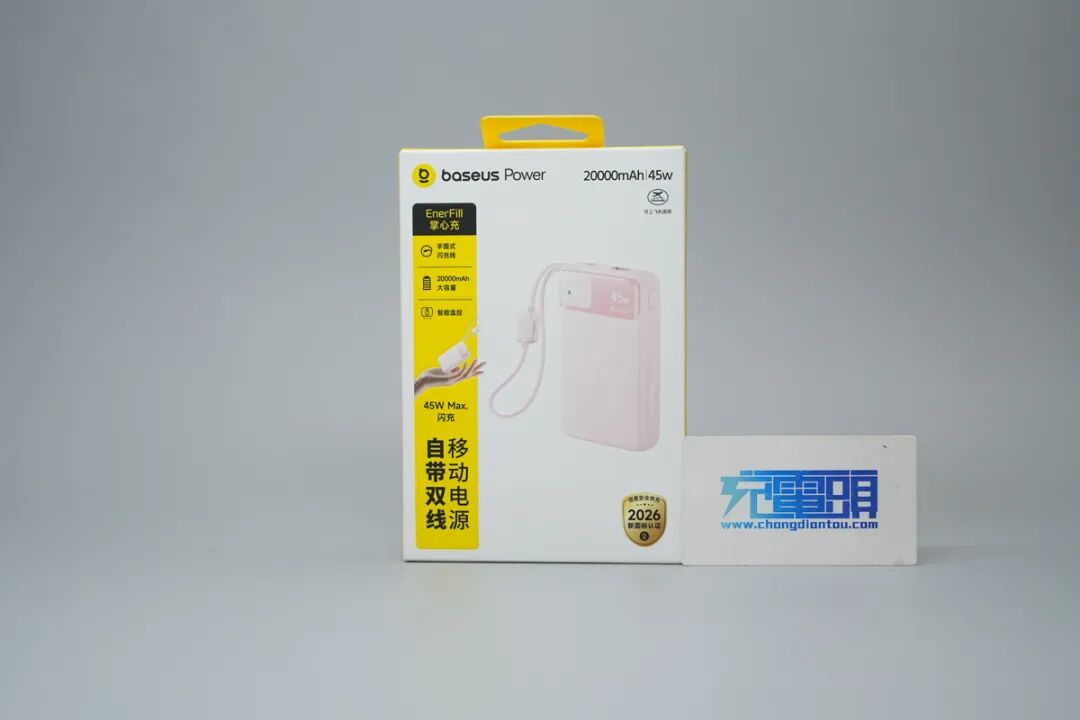

包装盒正面采用倍思家族式设计风格，印有倍思品牌标识容量与功率以及产品卖点。

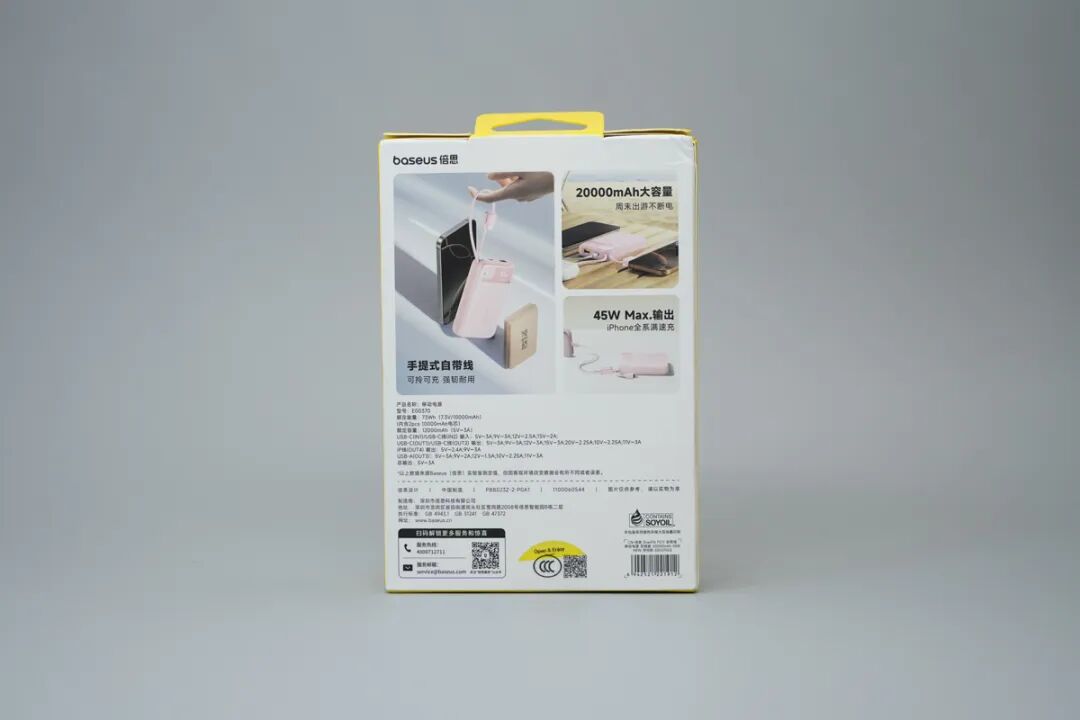

包装盒背面印有产品使用场景图，展示其为多设备同时充电与提绳便携场景。下方详细印有产品中英文规格参数，这里将在后续的实物环节再介绍。

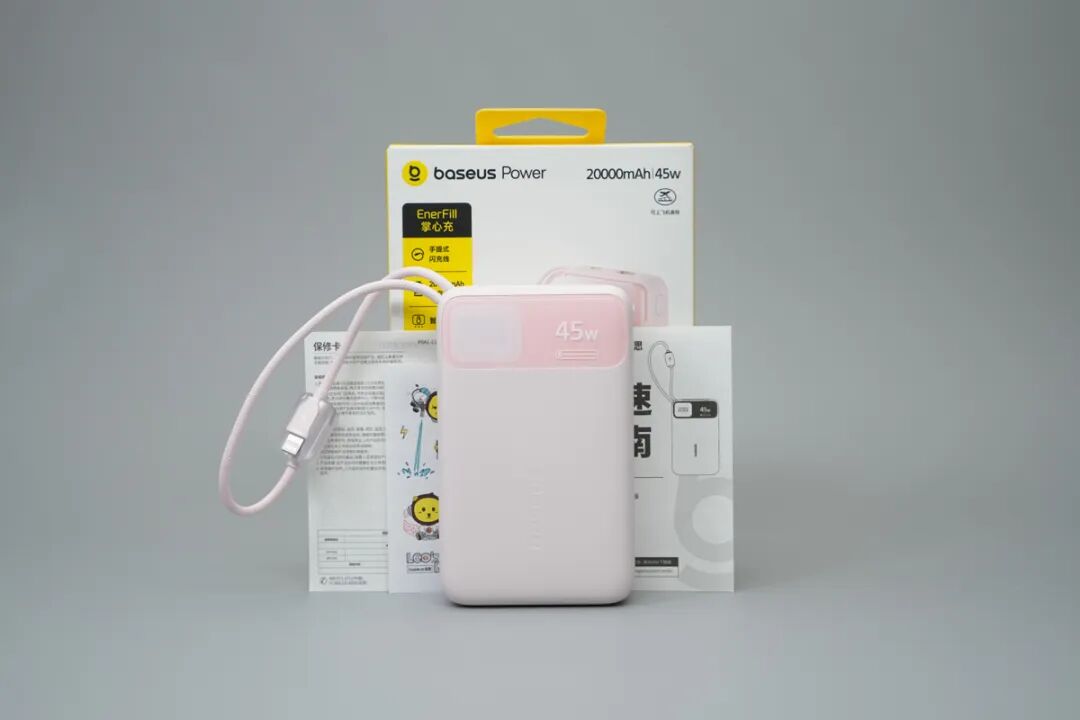

打开包装，取出包装内全部物品，除了移动电源本体外，还附带产品说明书、保修卡以及倍思IP卡通贴纸。

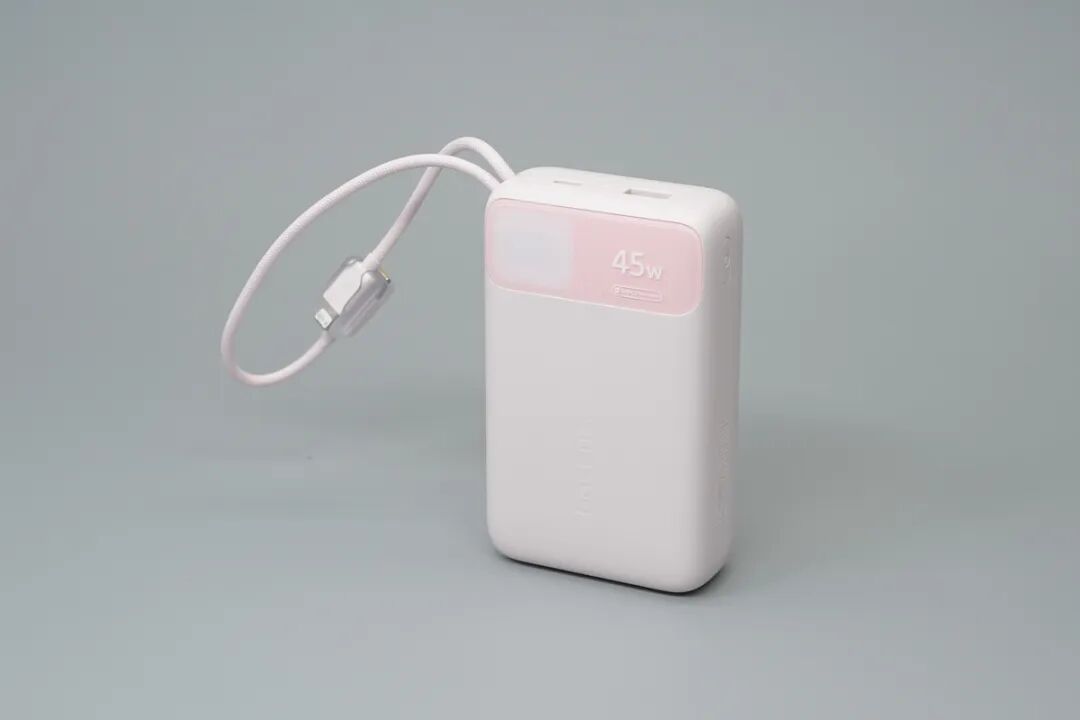

倍思这款移动电源整体采用磨砂阻燃塑料外壳，本次拆解的这款为星云粉配色，机身边缘过渡圆润，握持手感舒适。自带编织双线从机身顶部引出，兼具提绳功能。

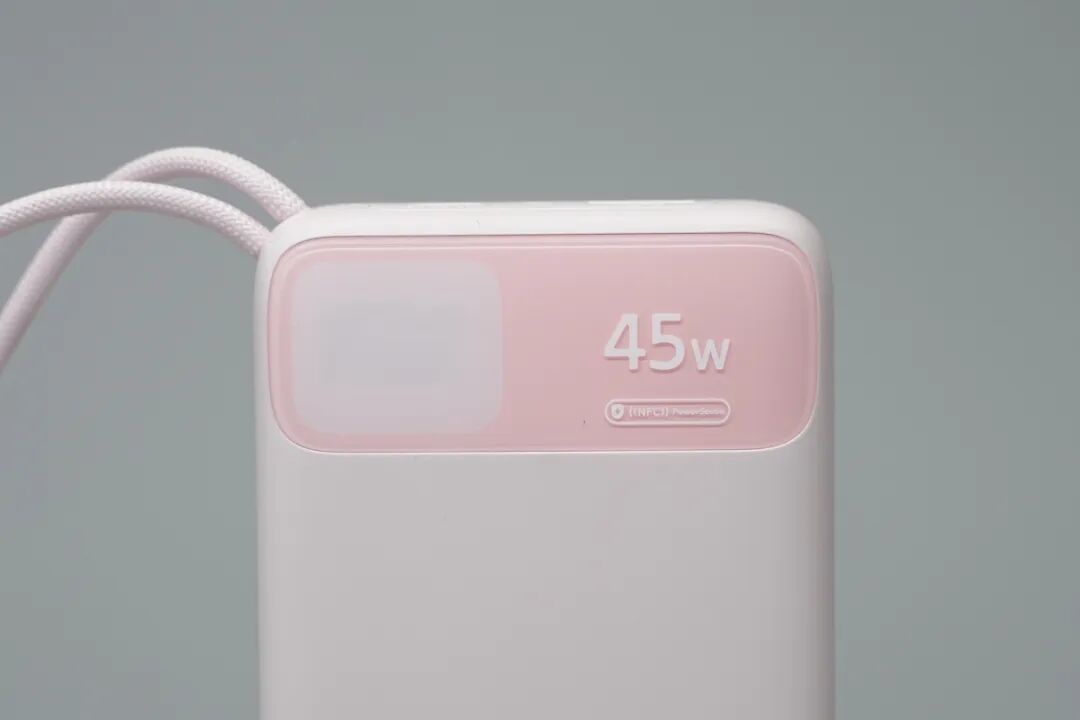

机身正面顶部设计有一块粉色半透高光饰板，左侧为数显屏幕视窗，右侧为45W功率标识，下方还带有NFC感应标识，提示用户产品支持NFC交互。

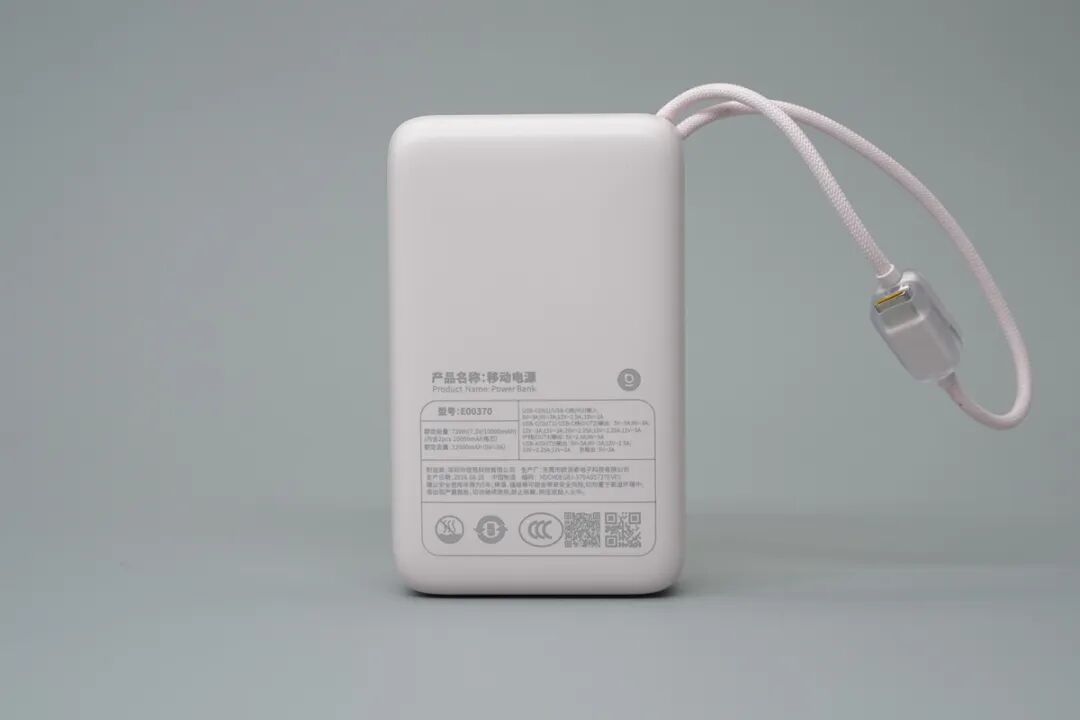

移动电源背面设计简约素雅，下方区域镭雕产品规格参数铭牌。

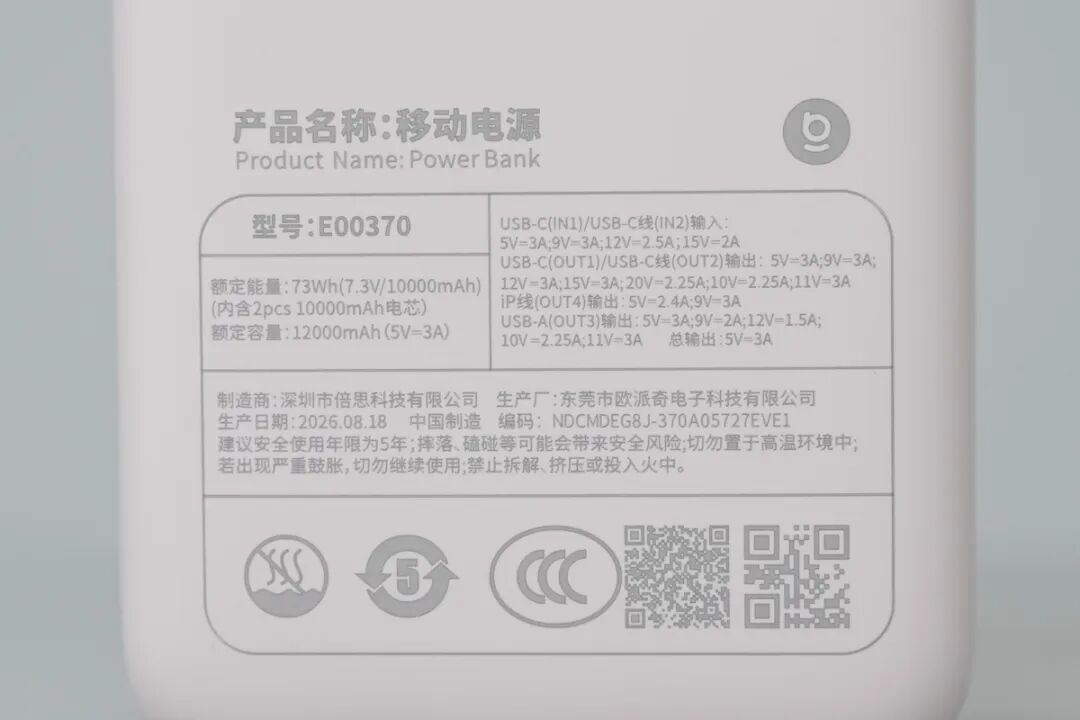

参数铭牌特写如下：
产品名称：移动电源
型号：E00370
额定能量：73Wh (7.3V/10000mAh)（内含 2pcs 10000mAh 电芯）
额定容量：12000mAh (5V3A)
USB-C(IN1) / USB-C线(IN2) 输入：5V3A、9V3A、12V2.5A、15V2A
USB-C(OUT1) / USB-C线(OUT2) 输出：5V3A、9V3A、12V3A、15V3A、20V2.25A、10V2.25A、11V3A
iP线(OUT4) 输出：5V2.4A、9V3A
USB-A(OUT3) 输出：5V3A、9V2A、12V1.5A、10V2.25A、11V3A
总输出：5V3A
制造商：深圳市倍思科技有限公司
生产厂：东莞市欧派奇电子科技有限公司
该产品通过了3C认证

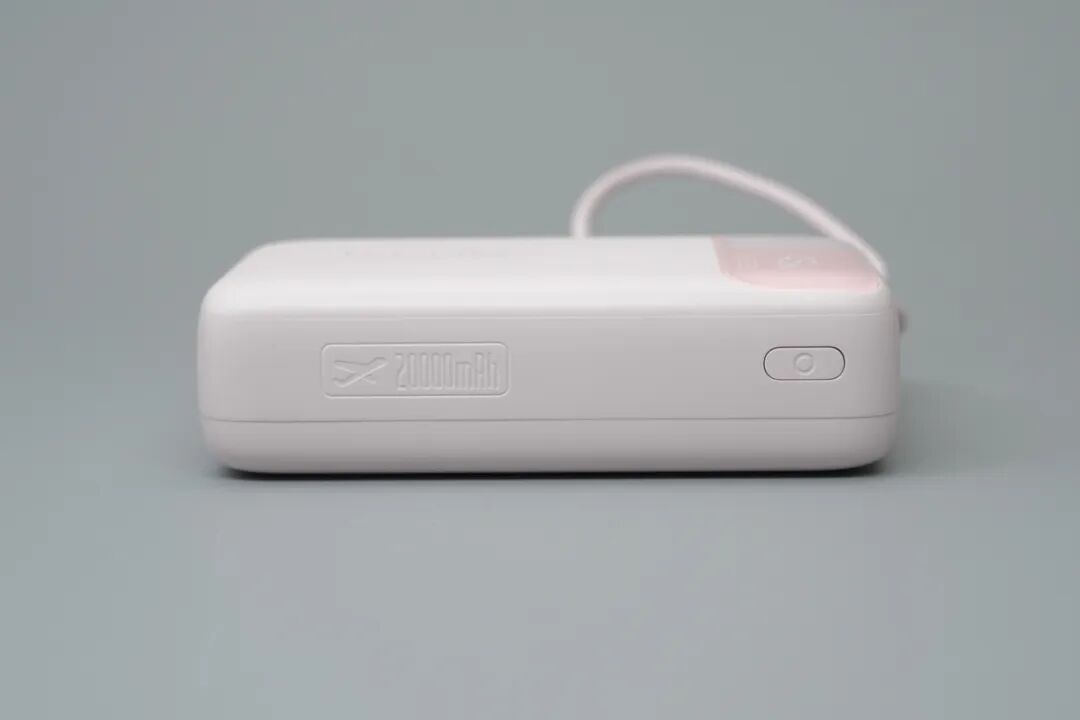

机身侧面凹印有20000mAh容量及可上飞机标识，右侧设有一颗电源按键。

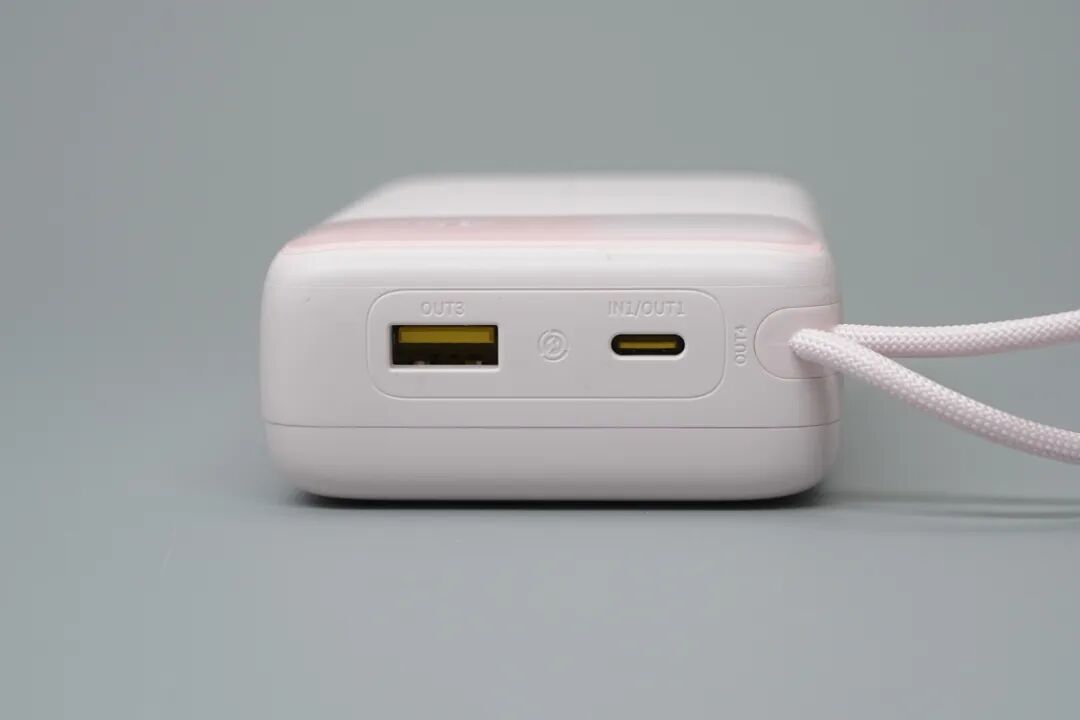

机身顶部接口从左至右依次为USB-A输出接口、USB-C快充接口以及C+L自带双线，共计2C1A1L四个接口，满足新旧款iPhone以及市面多数安卓设备的快充需求。

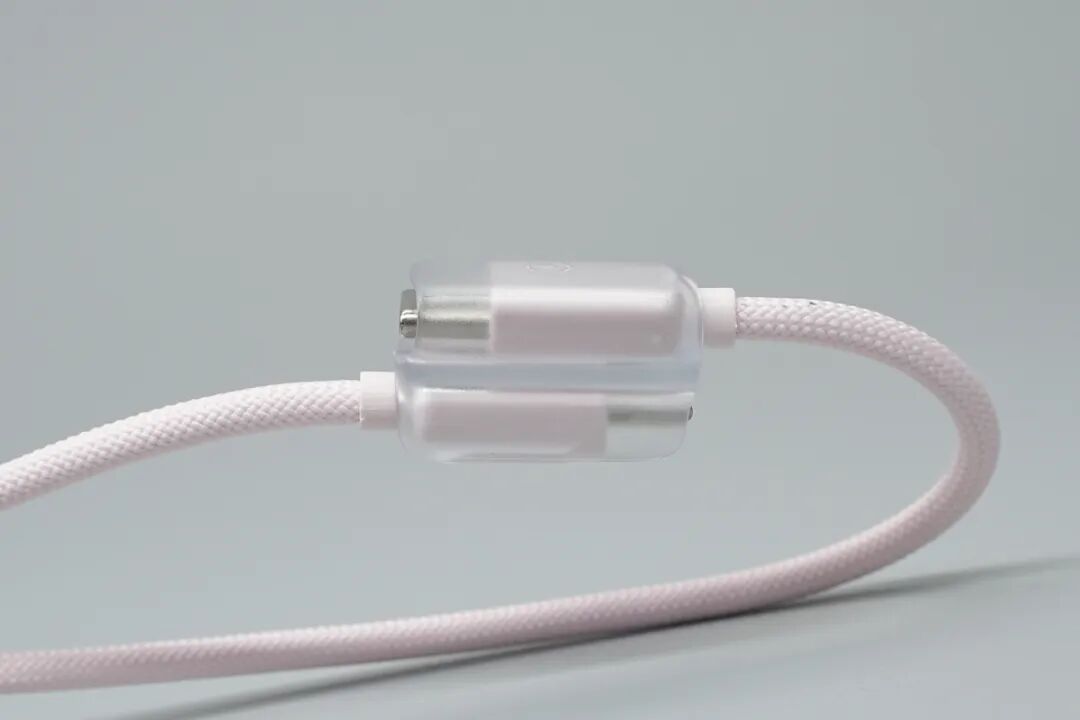

产品自带线配备了倍思专利的收纳卡扣设计，C+L两个插头固定后成环状，手提稳固，不易松脱。

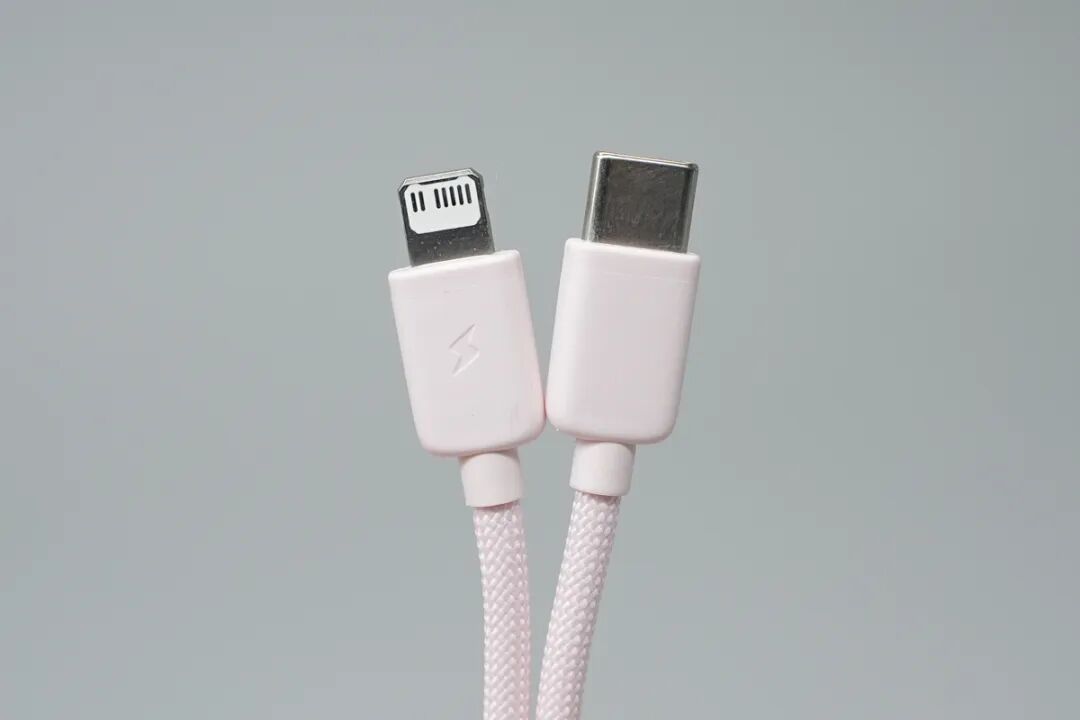

自带线分别为一个Lightning端子和一个USB-C端子，线身均采用耐磨抗拉扯的高密度编织线身。
产品尺寸重量

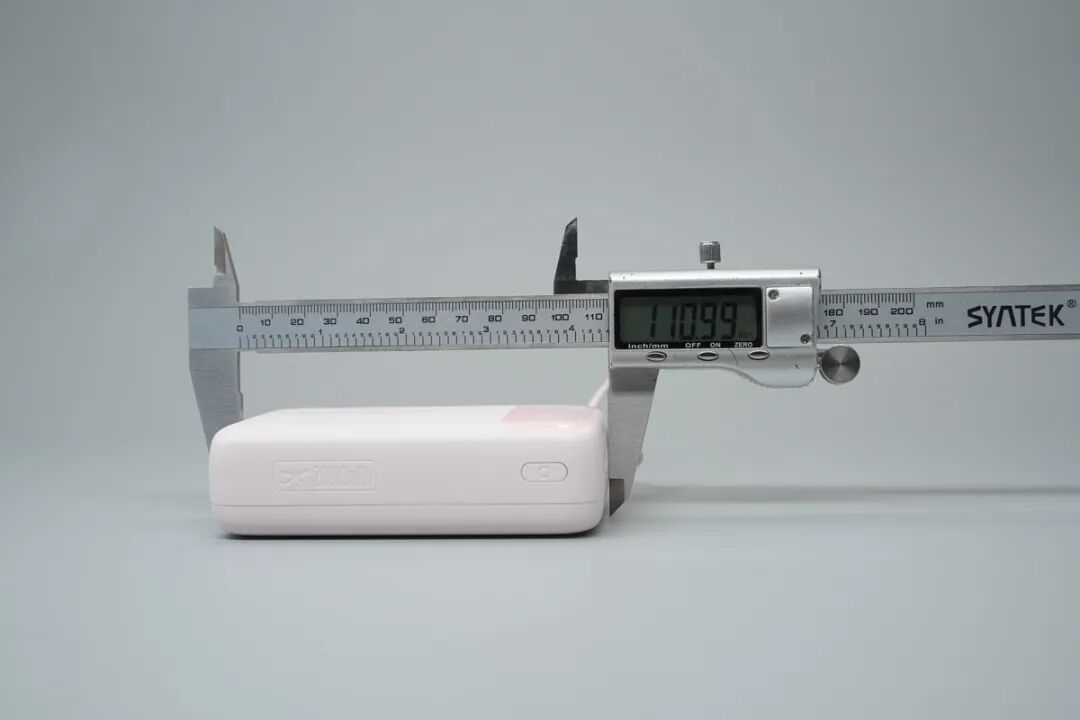

使用游标卡尺测量移动电源机身长度约为110.99mm。

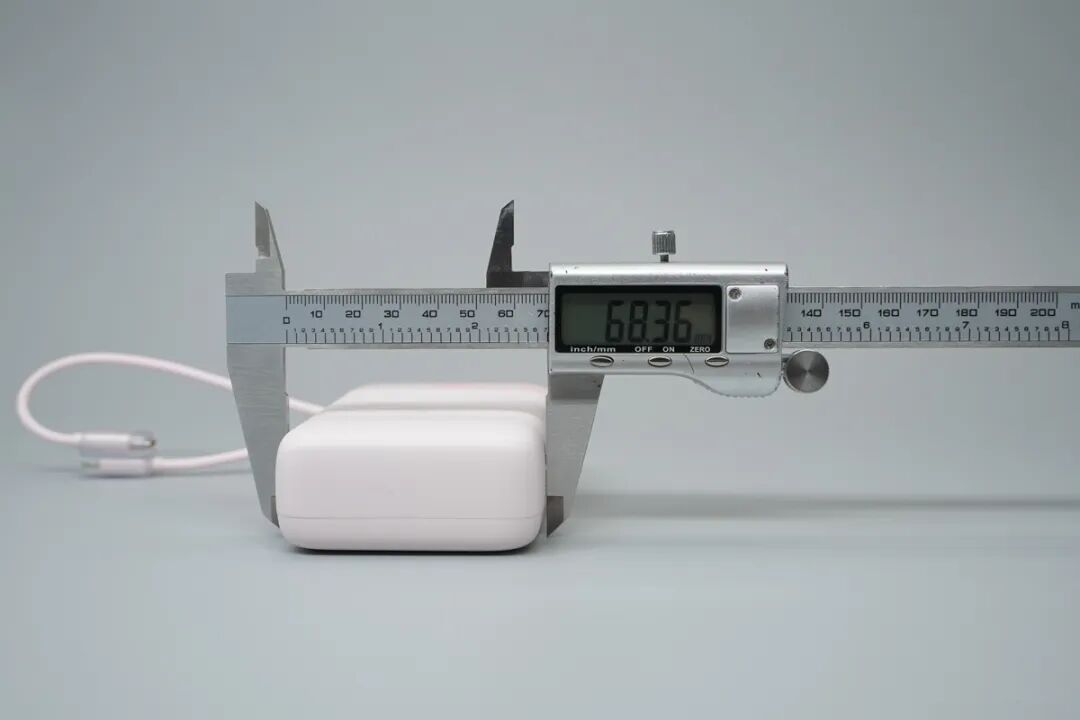

机身宽度约为68.36mm。

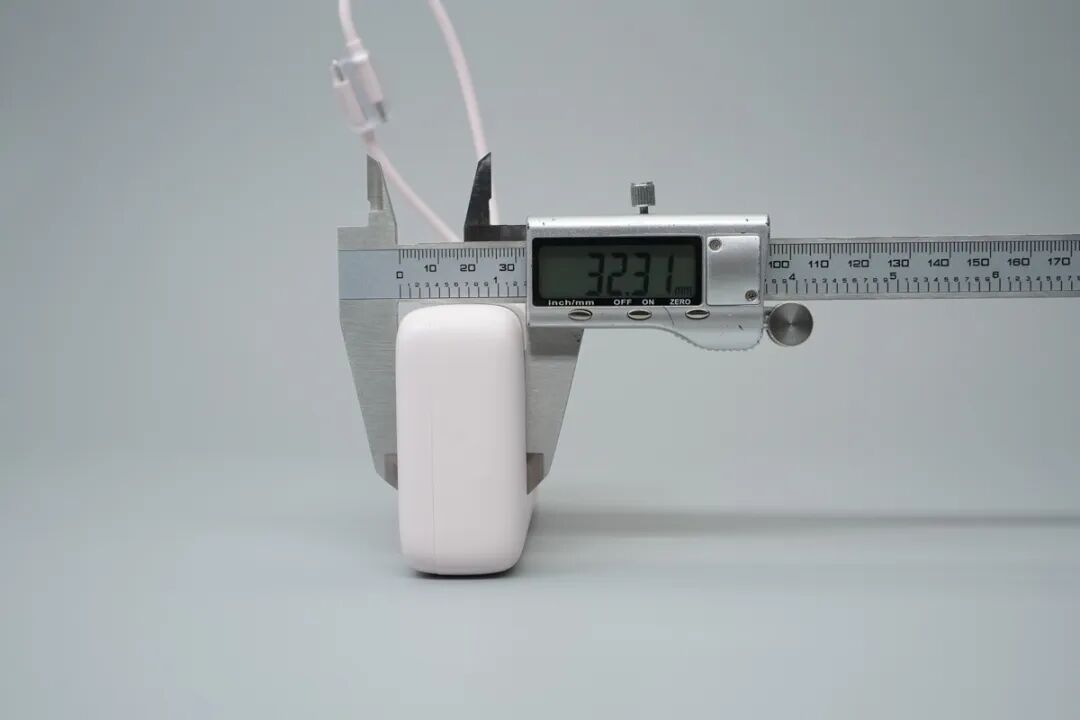

机身厚度约为32.31mm。

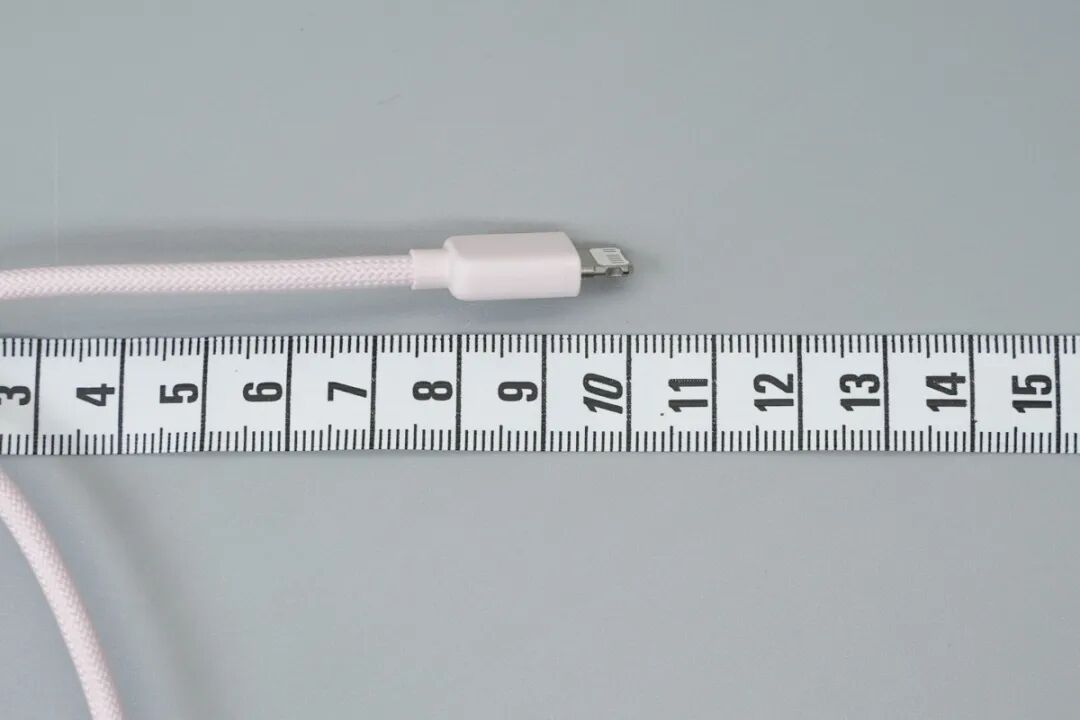

测量自带Lightning快充线长度约为10cm。

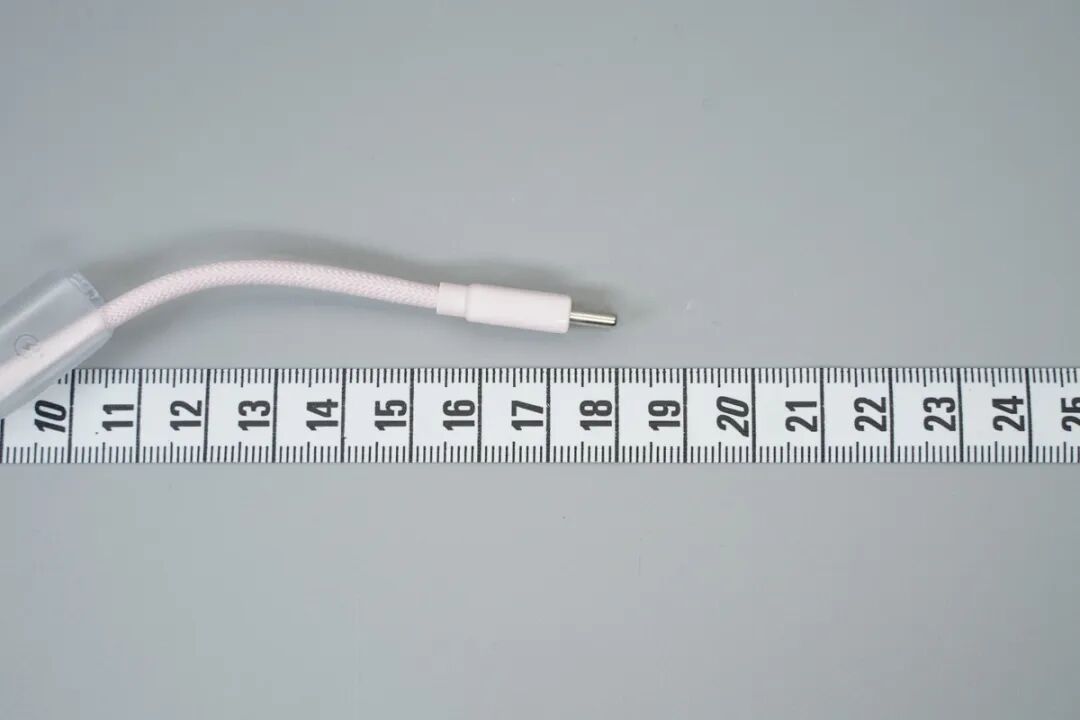

自带USB-C快充线长度约为18cm。

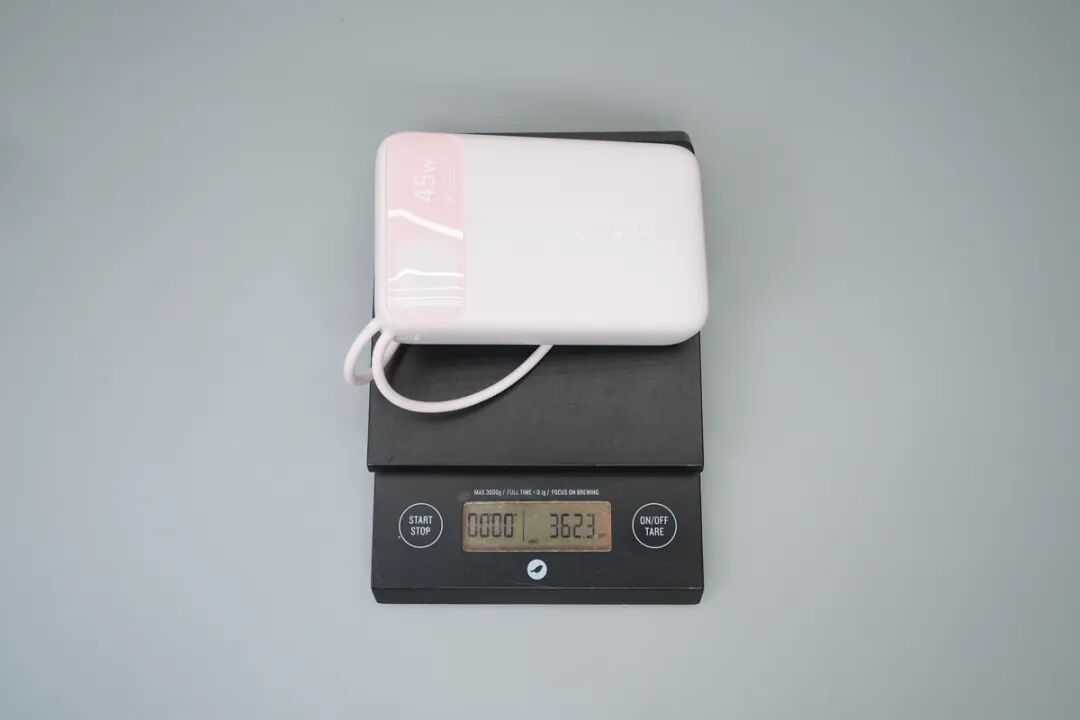

将移动电源放置在电子秤上，称得整机重量约为362.3g。

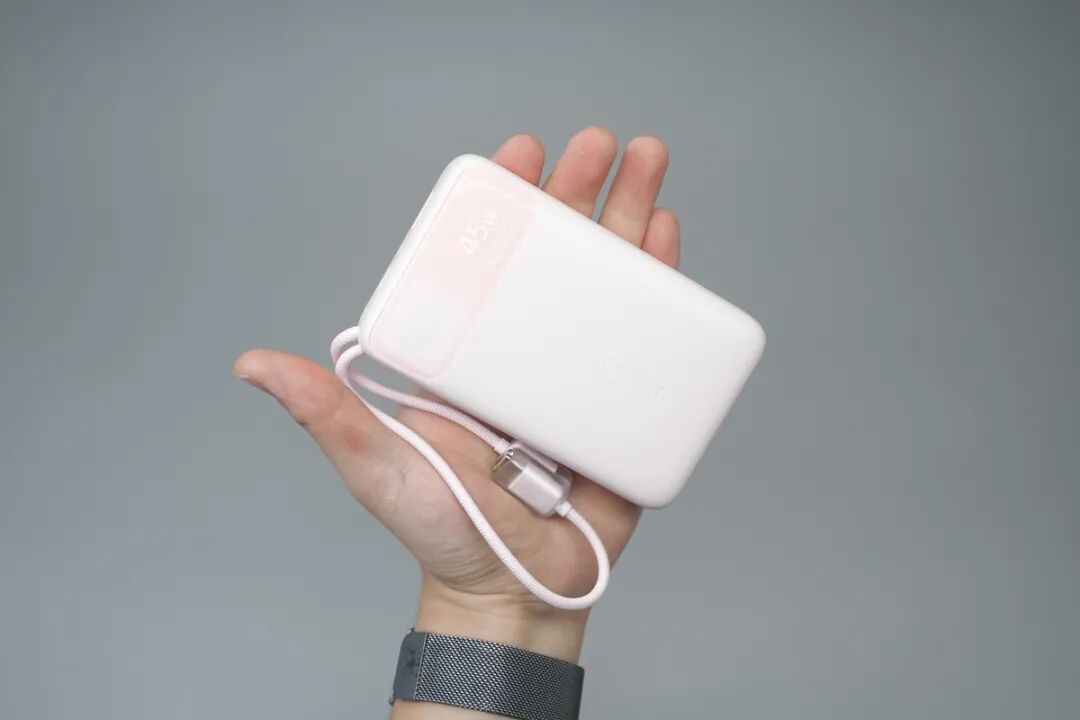

拿在手掌中大小如图所示。
产品快充协议测试

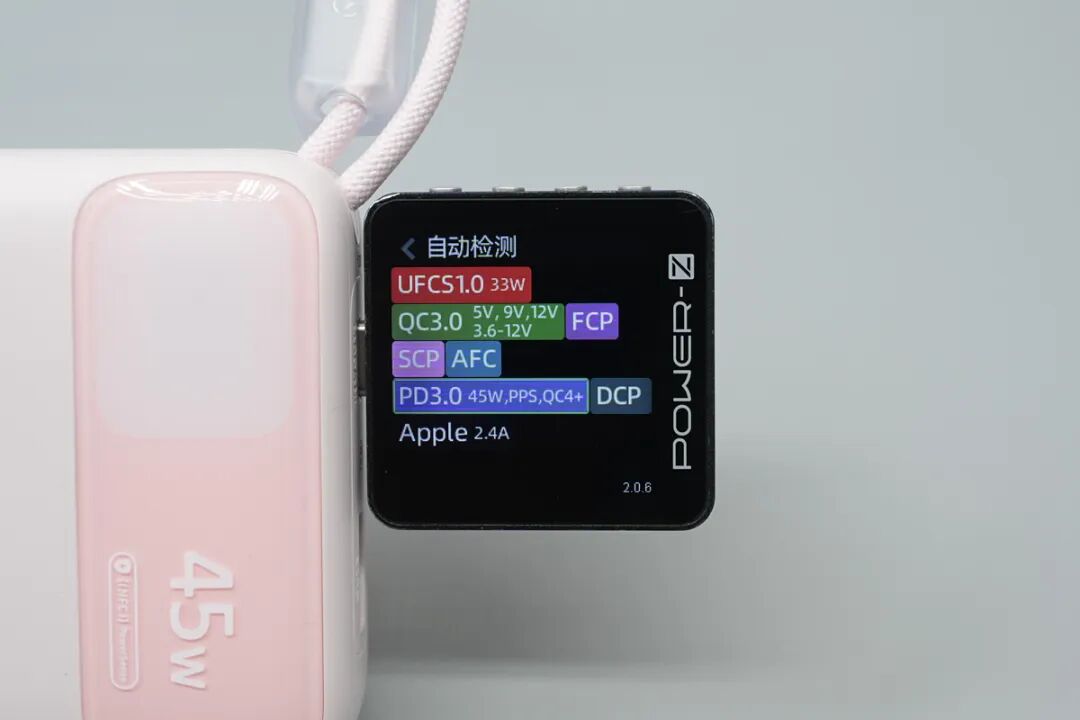

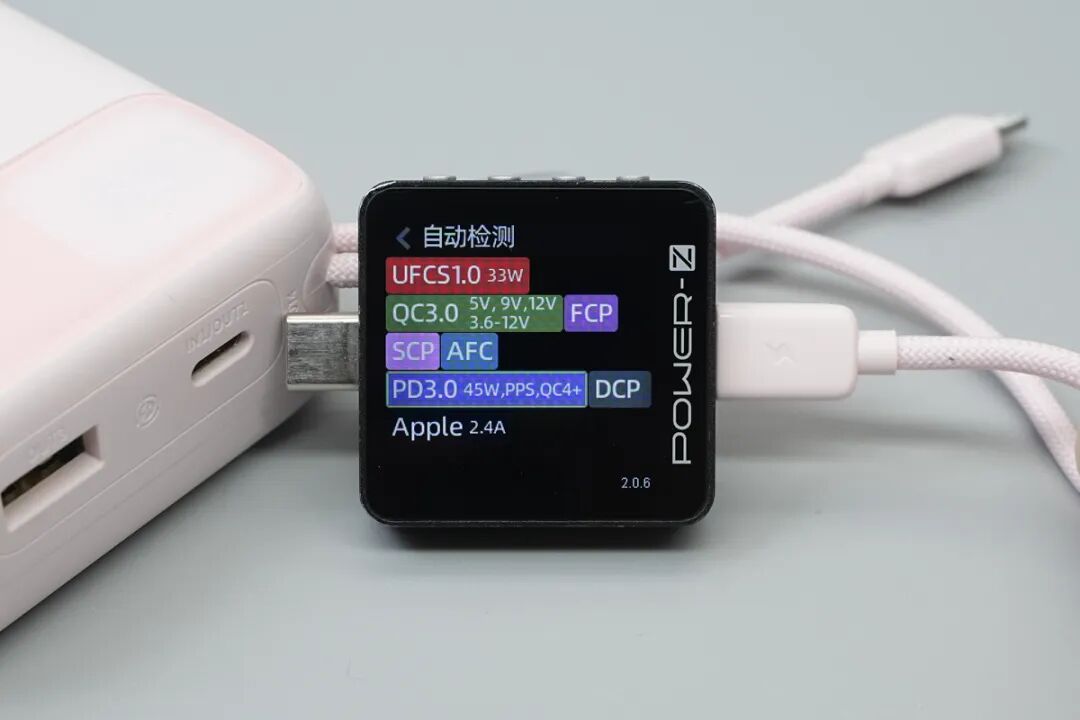

使用POWER-Z KM003C读取机身USB-C接口，显示支持UFCS1.0、QC3.0、QC4+、FCP、SCP、AFC、PD3.0/PPS、DCP及Apple 2.4A快充协议。
相关阅读：

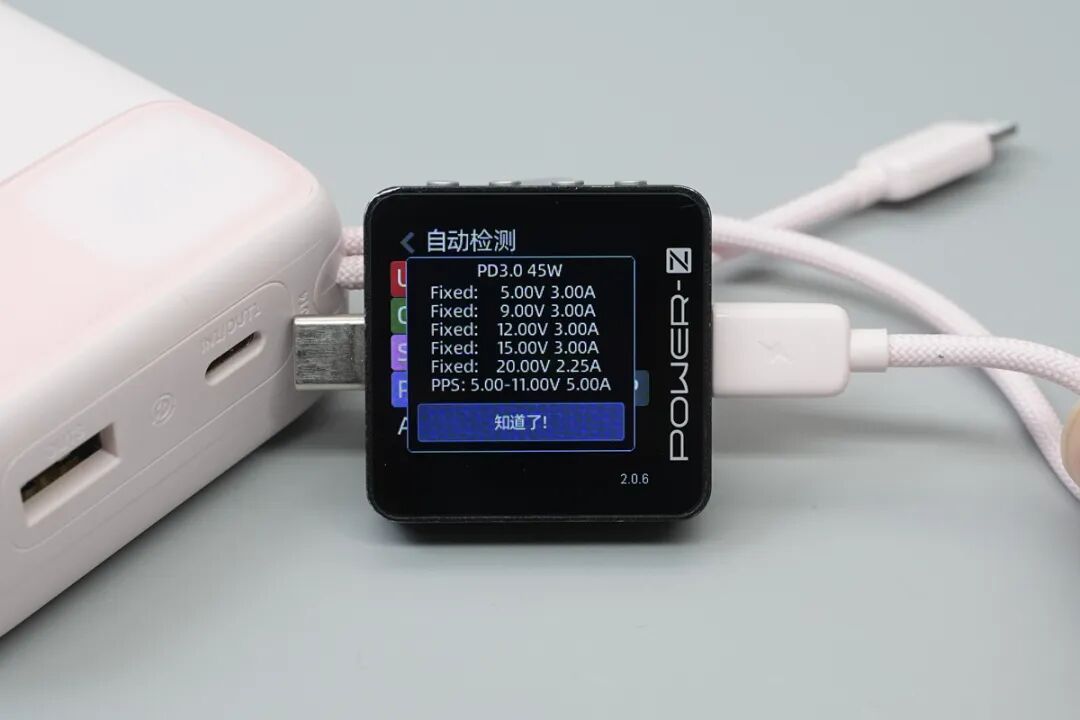

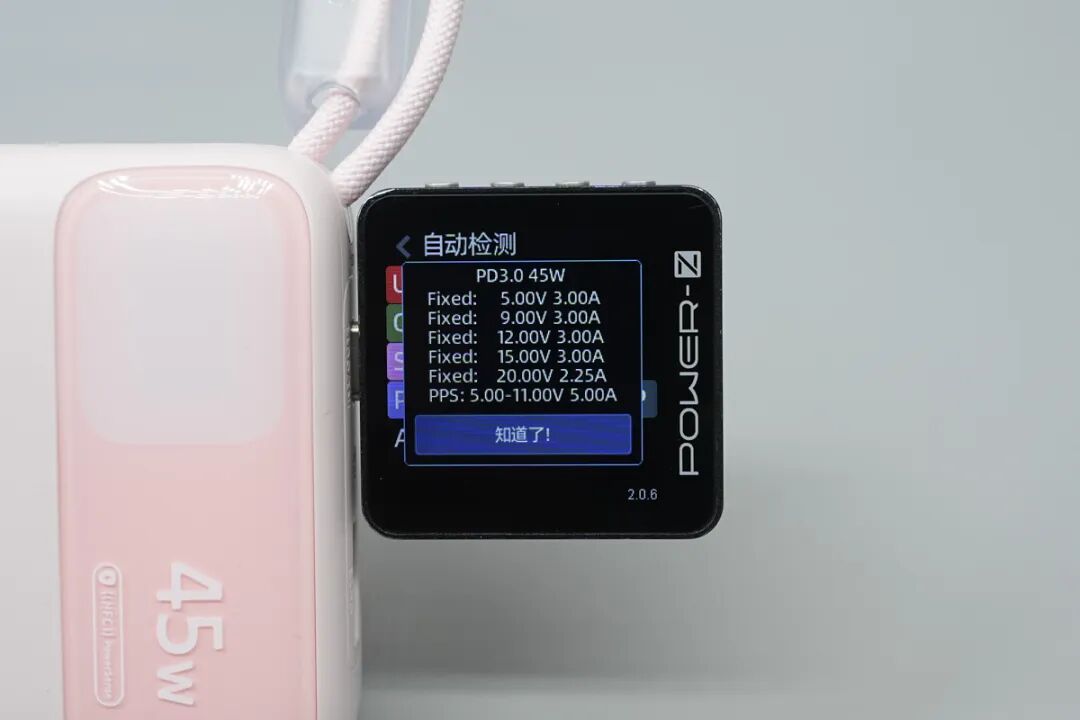

读取机身USB-C接口的PDO报文，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及一组5.00-11.00V 5.00A的PPS电压档位。
相关阅读：
测得USB-C自带线的兼容性与机身USB-C接口一致。
PDO报文也一致。

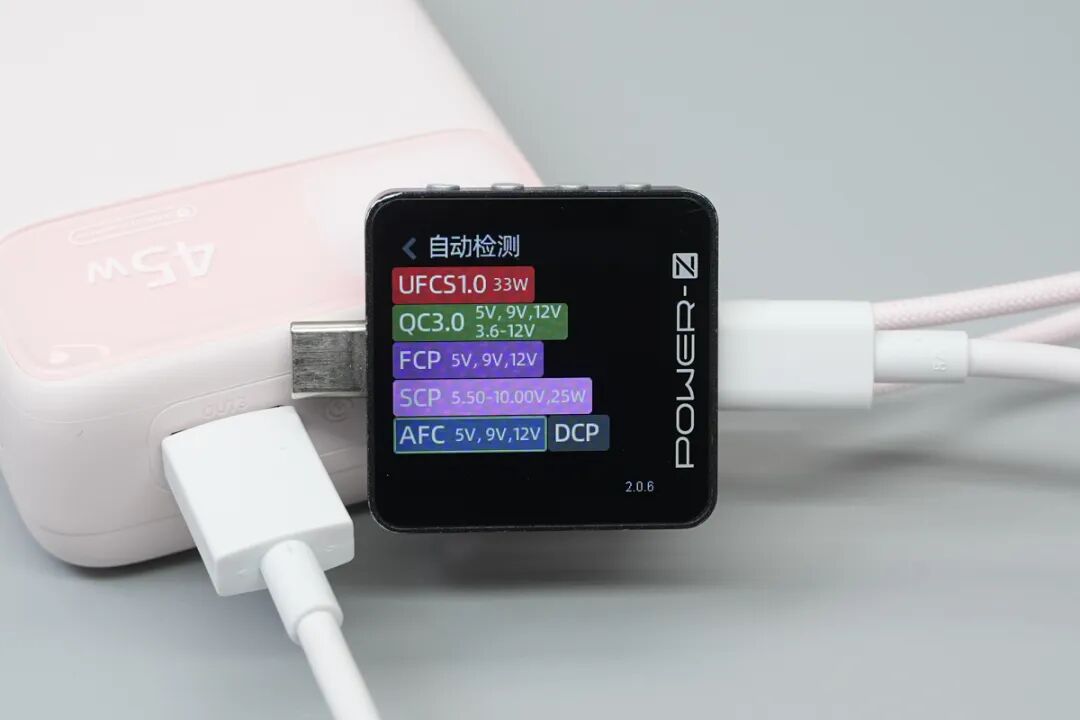

最后读取USB-A口快充协议，显示支持UFCS1.0、QC3.0、FCP、SCP、AFC及DCP协议。

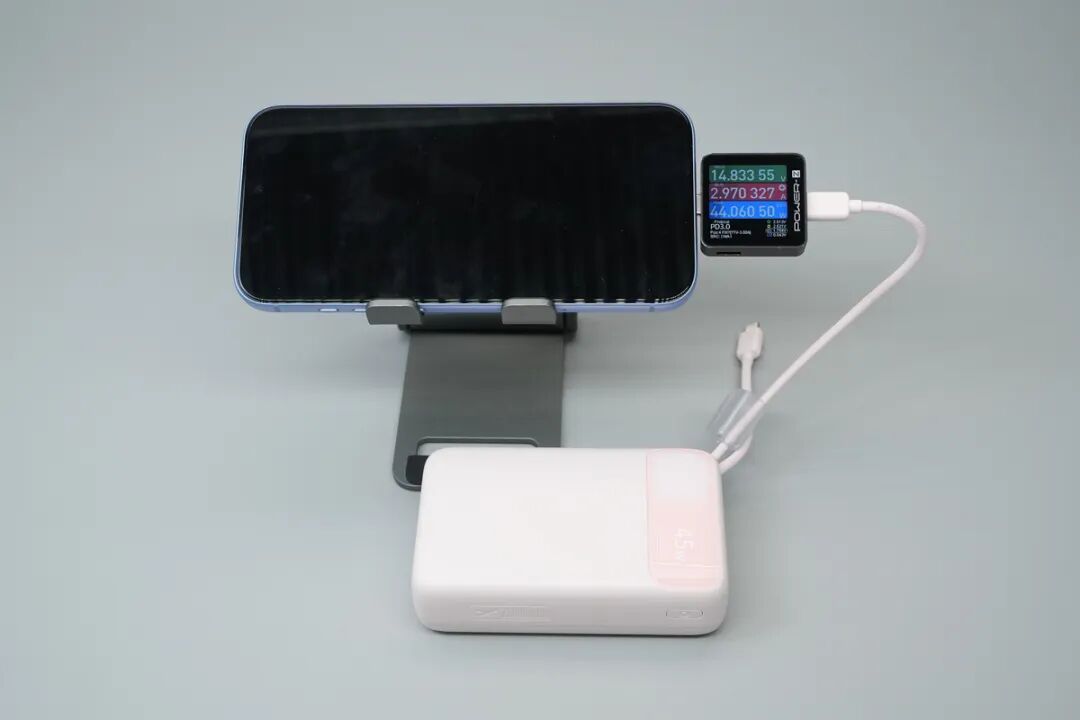

实测使用产品USB-C自带线为iPhone 18 Pro Max充电，测得充电电压为14.83V，电流为2.97A，实时输出功率达44.06W。
相关阅读：
产品智能交互
产品支持NFC安芯碰功能，支持NFC的手机安装好倍思APP后，贴近移动电源正面，即可自动感应并弹窗跳转打开倍思 APP。

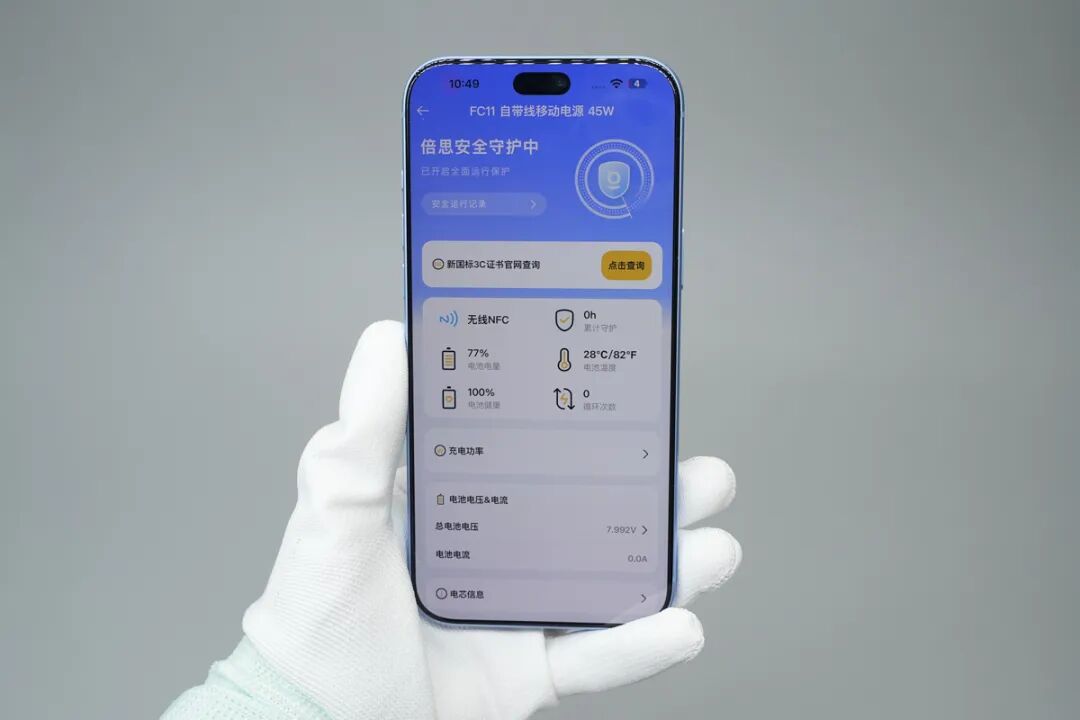

在 APP 首页中直观显示电池电量、电池健康度、实时电池温度、循环次数、实时充放电功率以及电池电压。

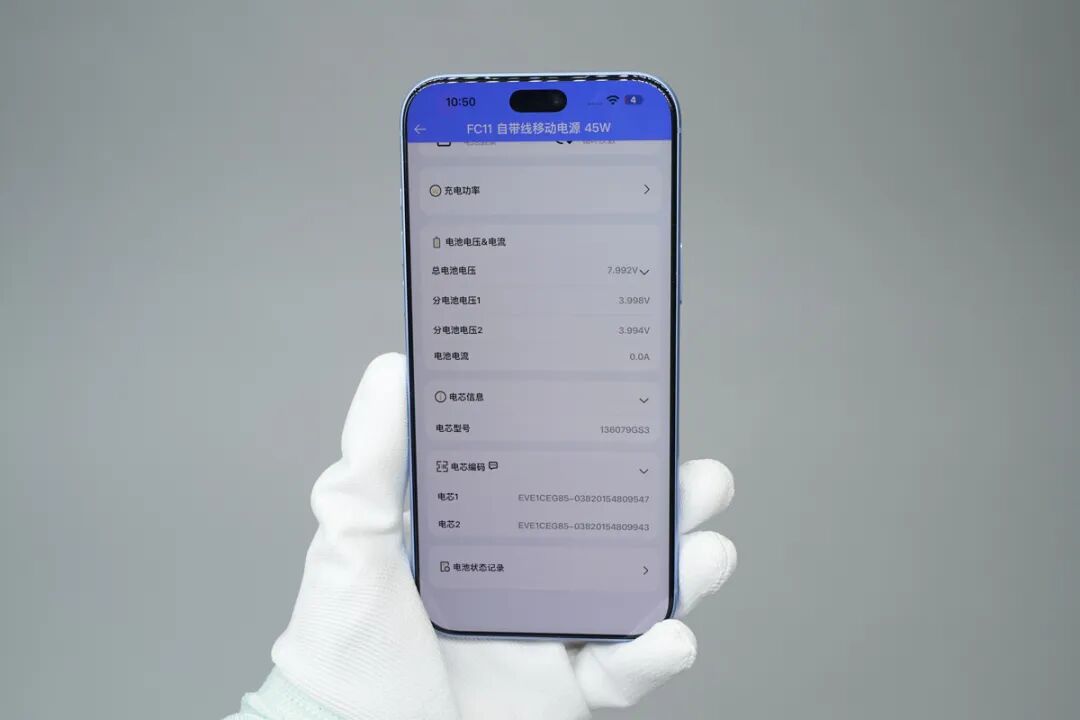

继续下滑页面，还可见2串电芯的单独电压以及电芯型号和电芯编码。

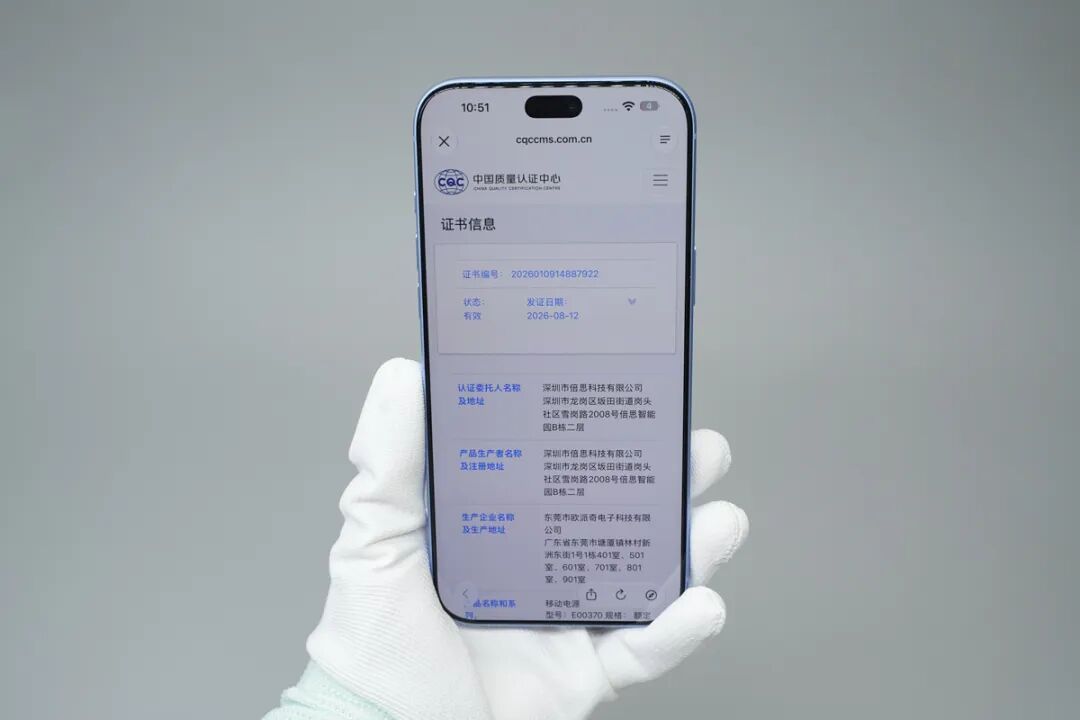

在APP界面点击新国标3C证书官网查询，可直接查询该移动电源的3C证书信息。
简单看过产品外观、快充兼容性以及APP智能交互后，下文正式进入拆解环节。
产品拆解

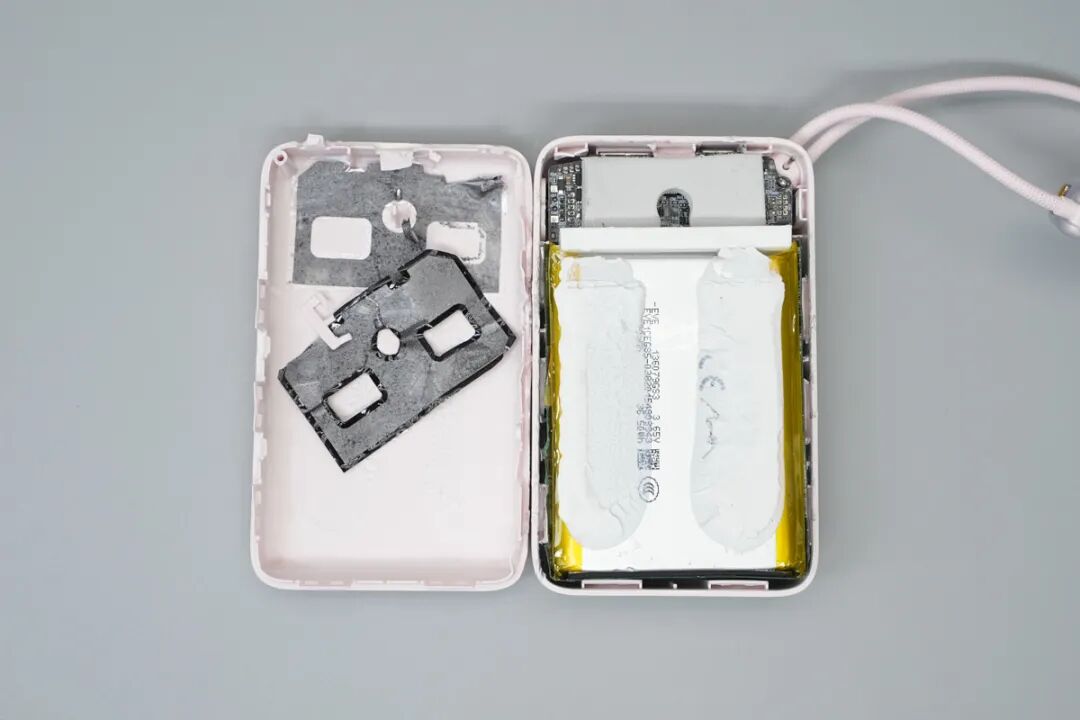

沿外壳缝隙撬开后盖，可见PCBA模块对应的外壳区域设有石墨烯导热贴纸以及导热垫，电芯与PCBA连接区域设有橡胶支架，同时电芯表面打有白胶固定。

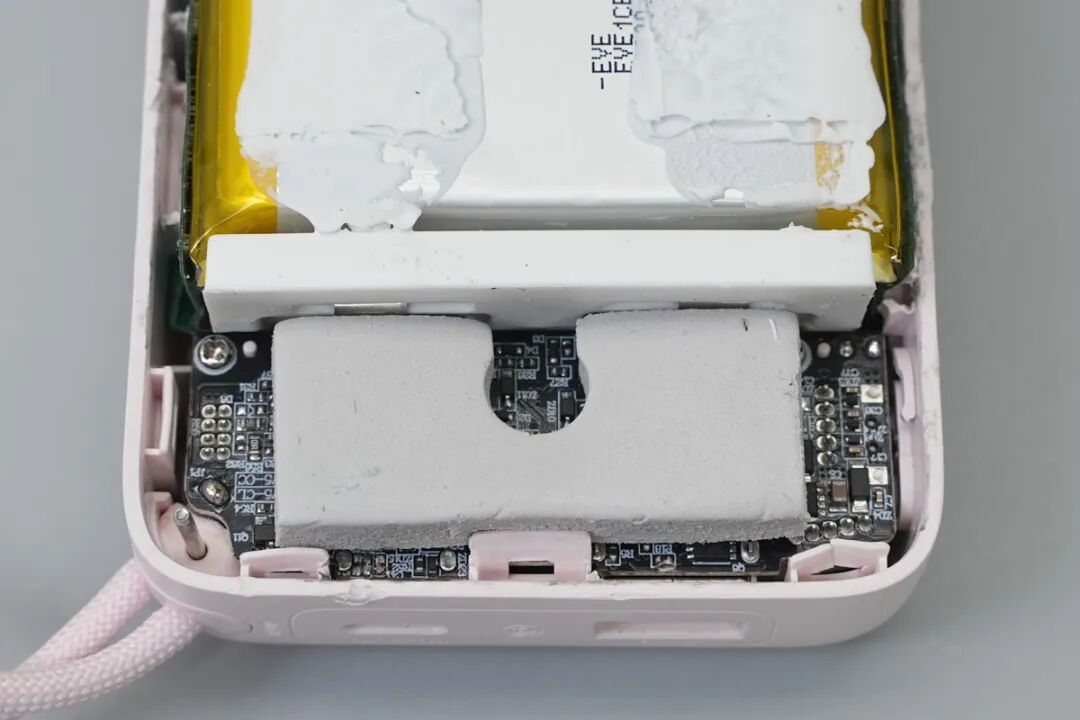

PCBA覆盖有一块导热垫，用于固定及散热。

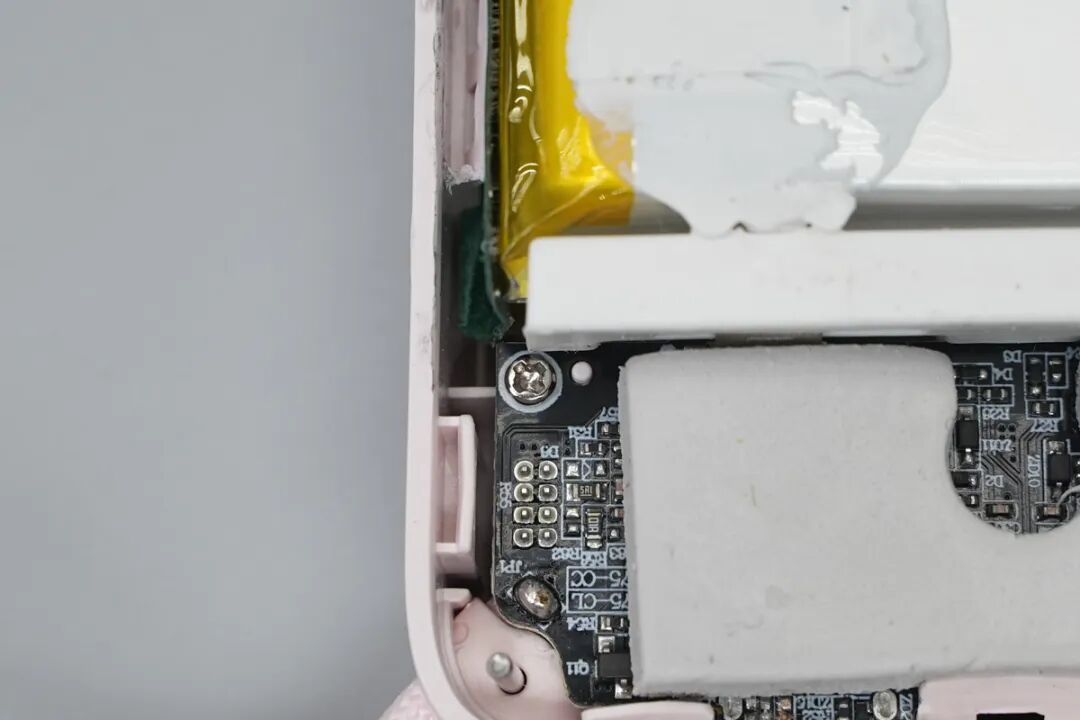

PCBA模块通过螺丝固定在外壳。

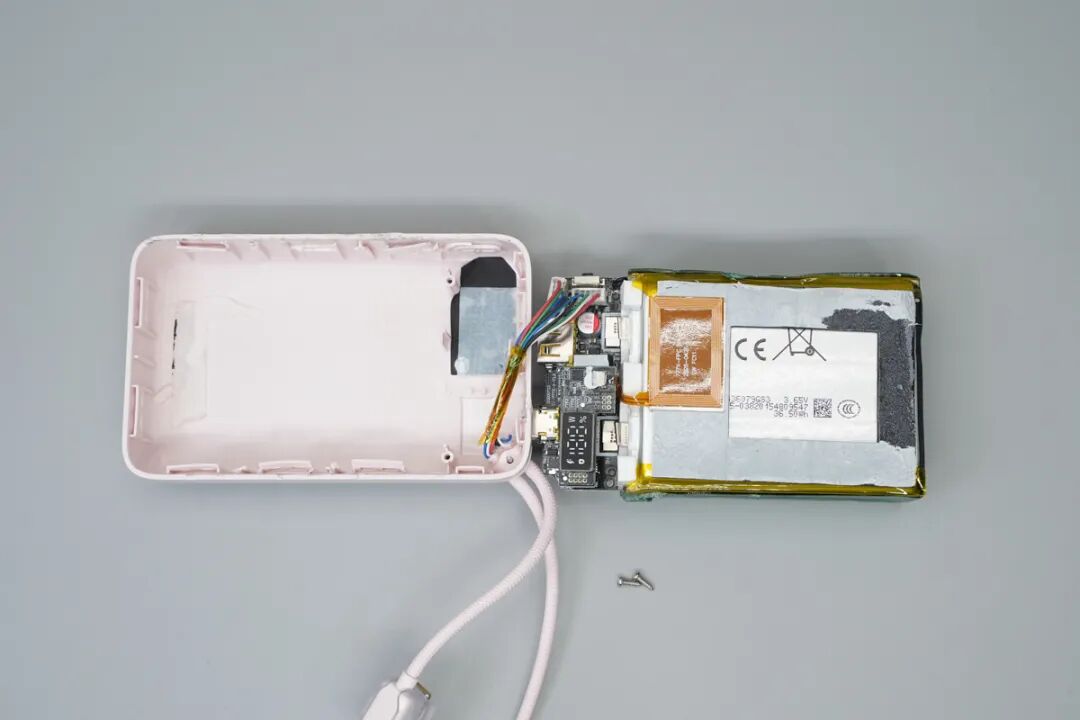

拧下固定螺丝，将PCBA模块与电池模组整体从外壳中移出。

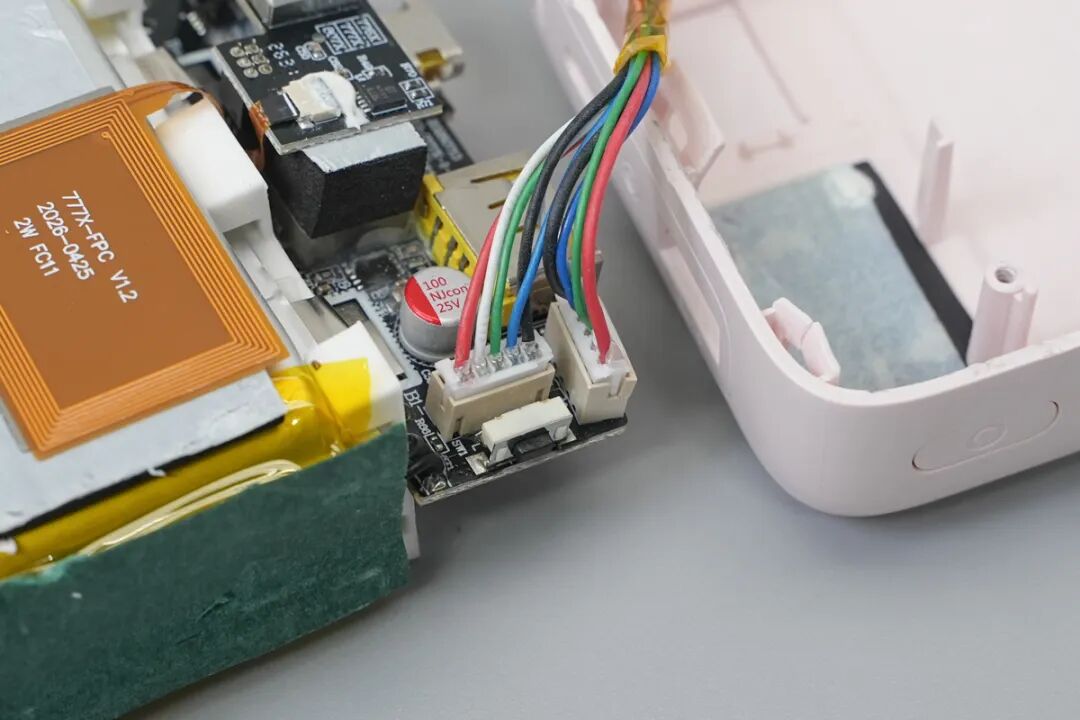

两根自带线的两个连接座特写。.

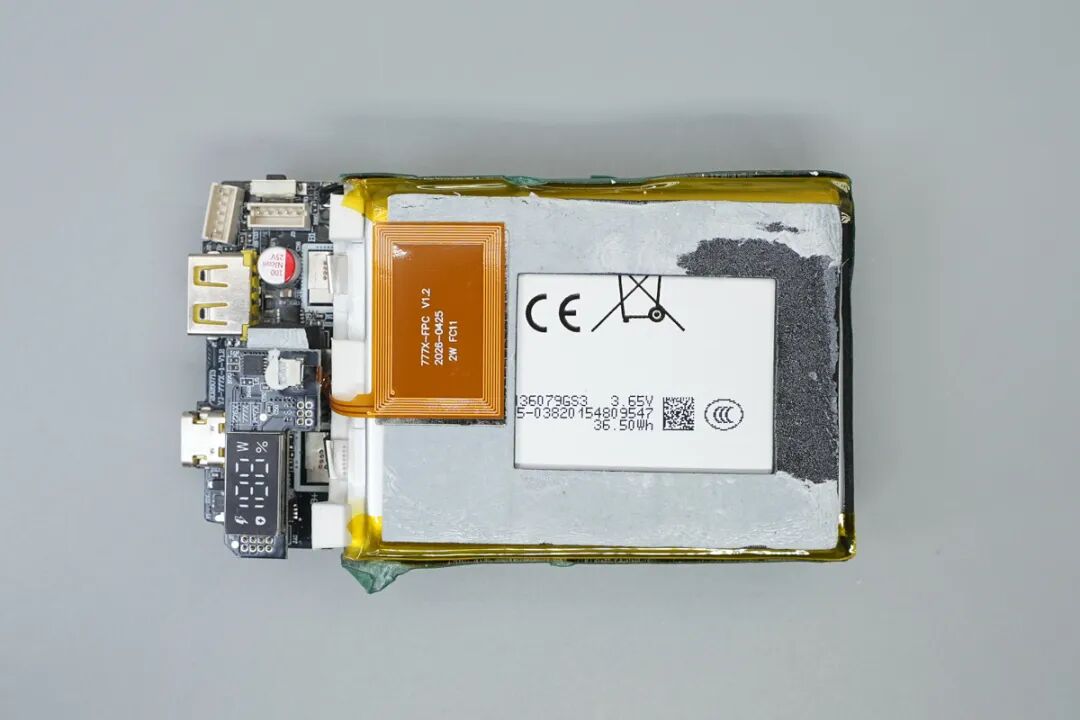

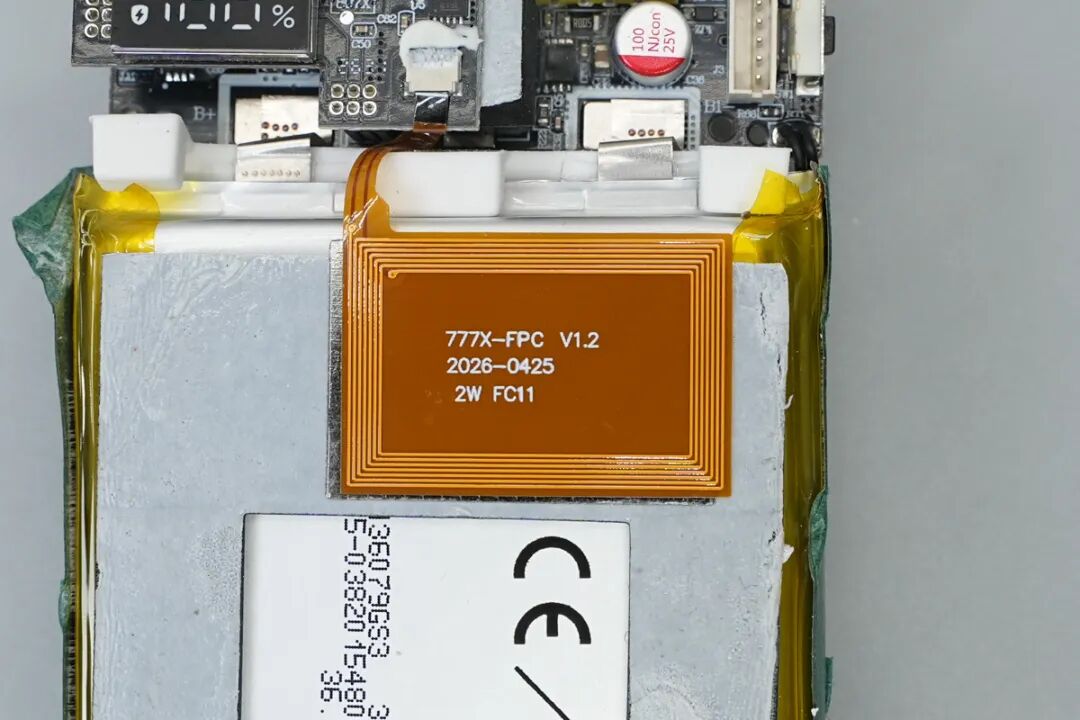

电芯另一面贴有缓冲泡棉与NFC天线。
NFC天线特写，用于APP智能交互。

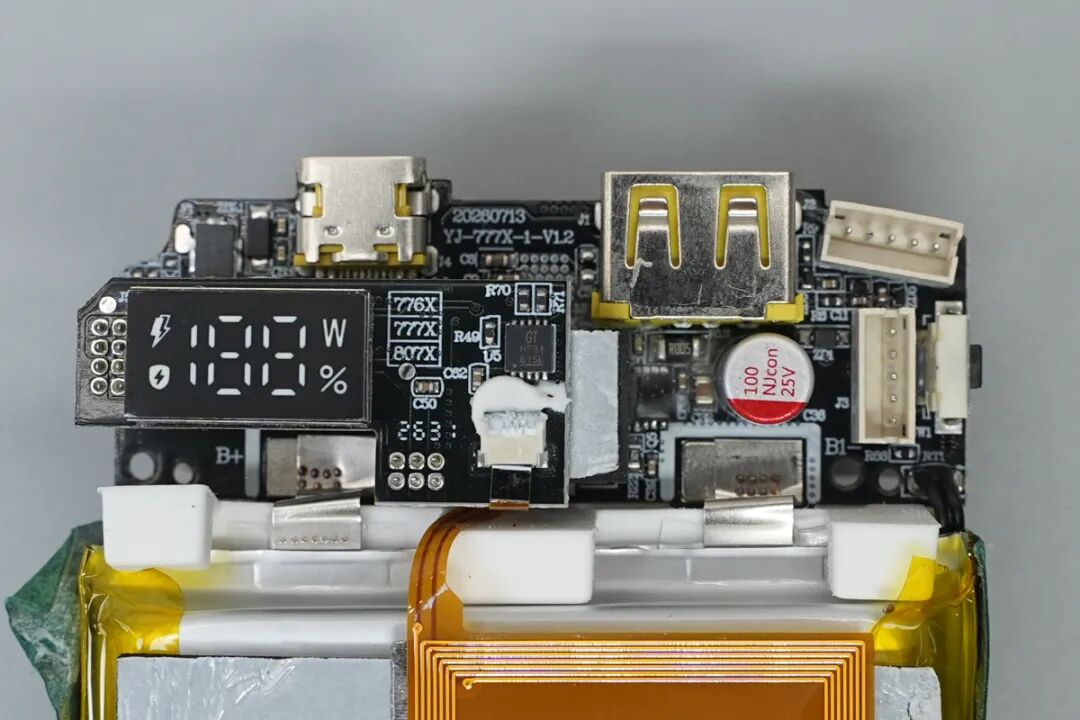

PCBA正面一览，分为主板和188数码管小板两部分，同时可见NFC排线连接至小板。

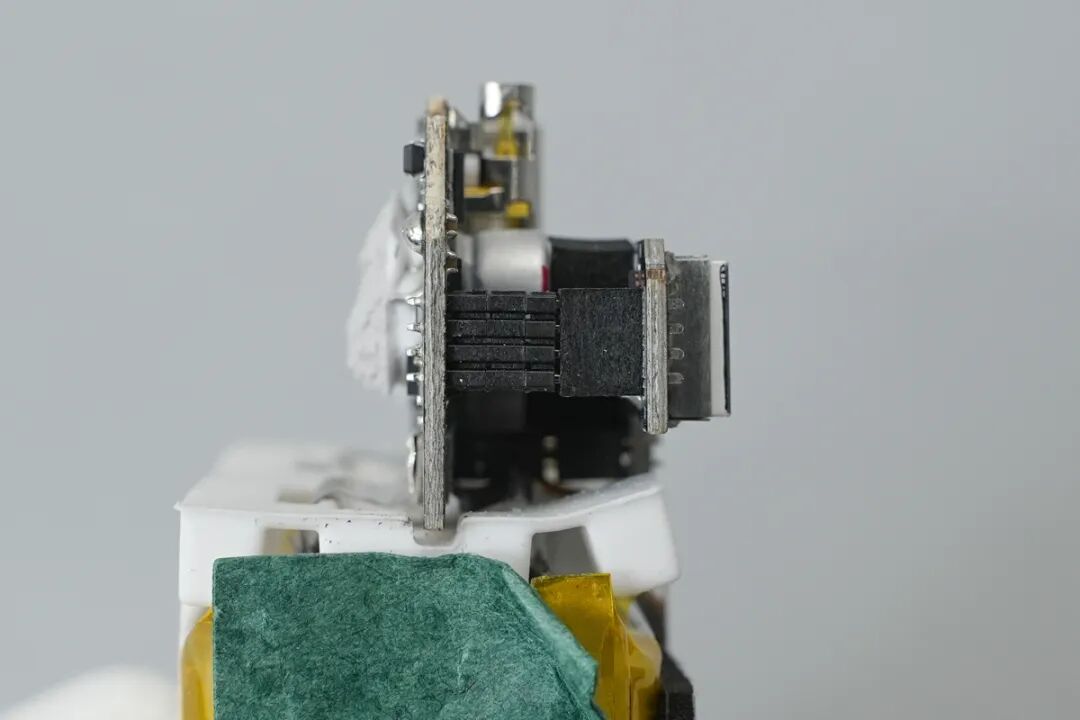

从侧面可见，小板通过排针连接至主板。
将内部所有组件依次分离。
将内部的两串电芯分离。

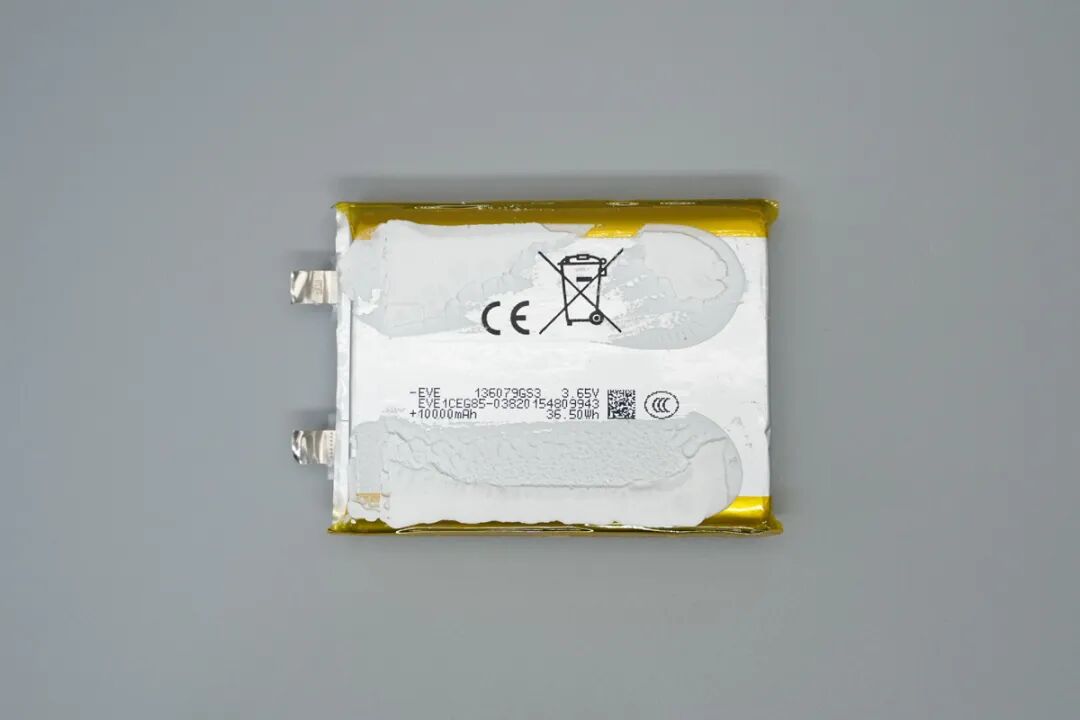

单节电芯来自EVE亿纬锂能，型号为136079GS3，标称电压为3.65V，能量为36.50Wh，容量为10000mAh。

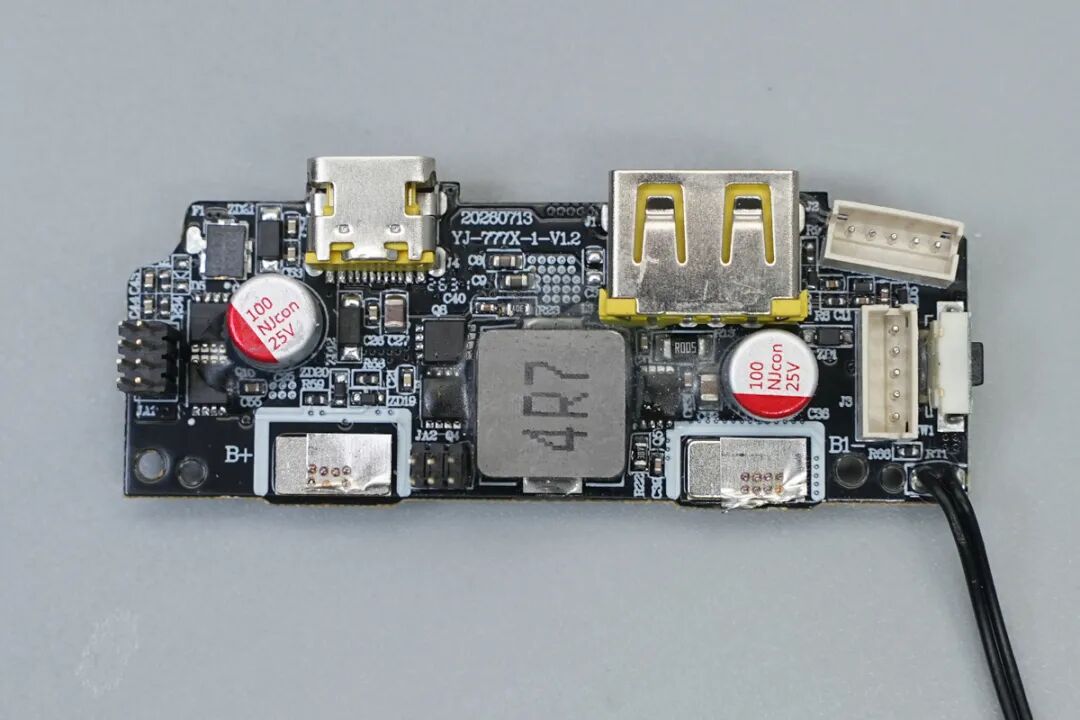

分离小板后，主板正面如图所示，可见升降压开关管、锂电保护管、升降压电感、滤波电容、电源按键、USB母座、NTC热敏电阻等。

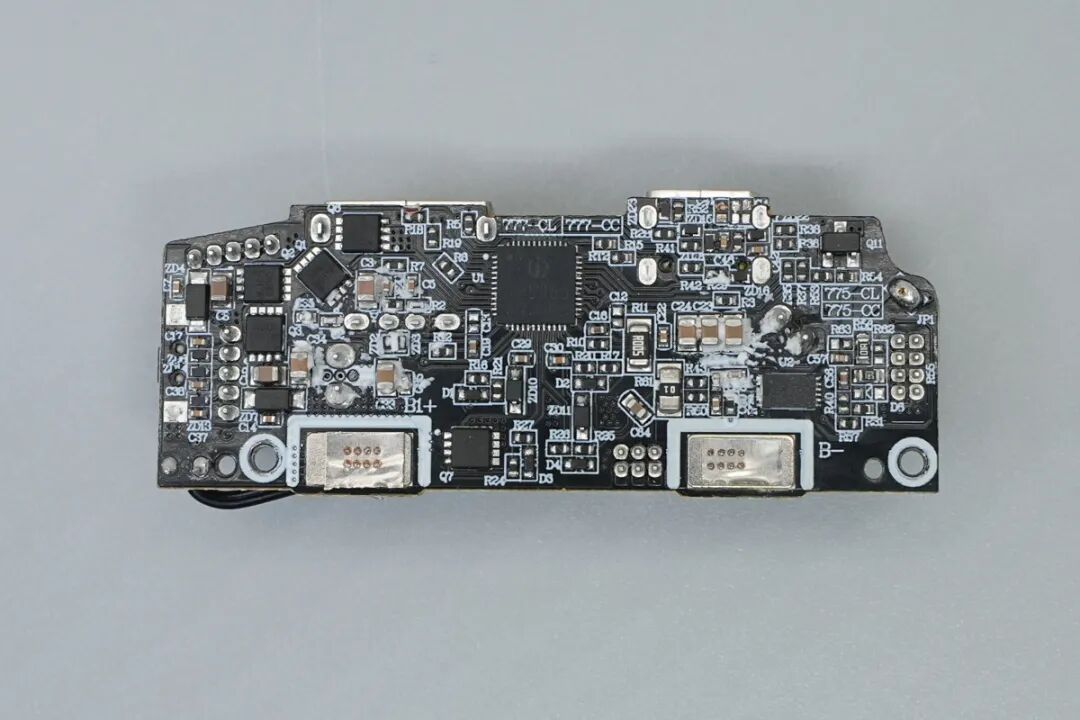

主板背面如图所示，可见移动电源SoC、锂电芯片、VBUS管等元器件。

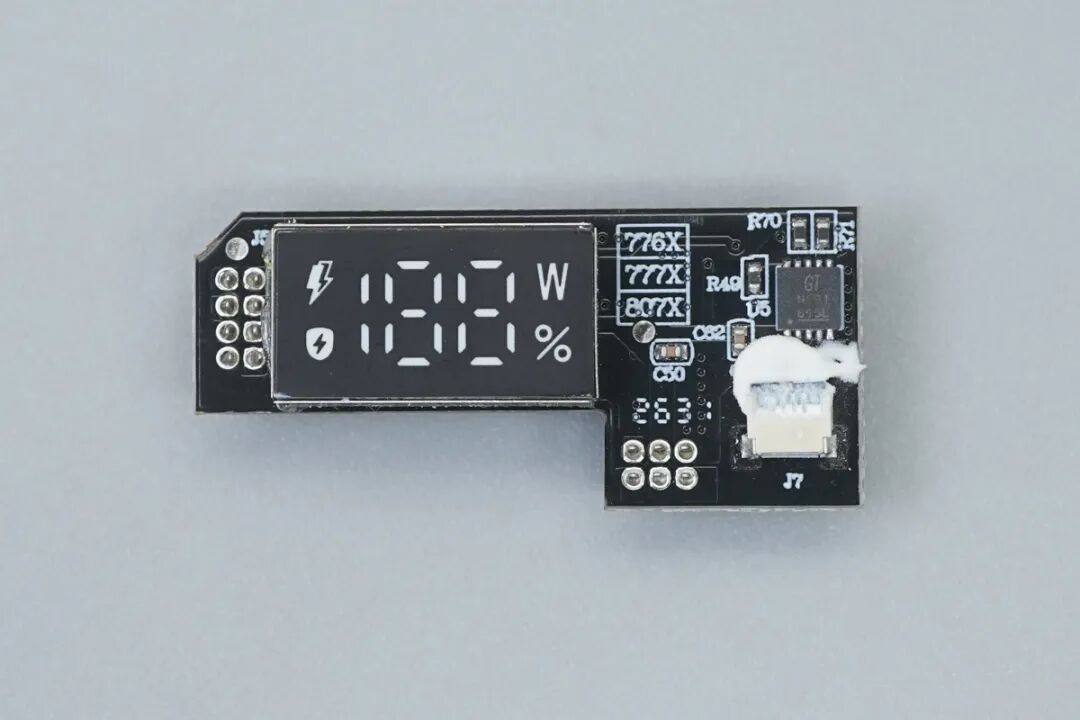

小板正面设有188数码管和智能卡芯片。

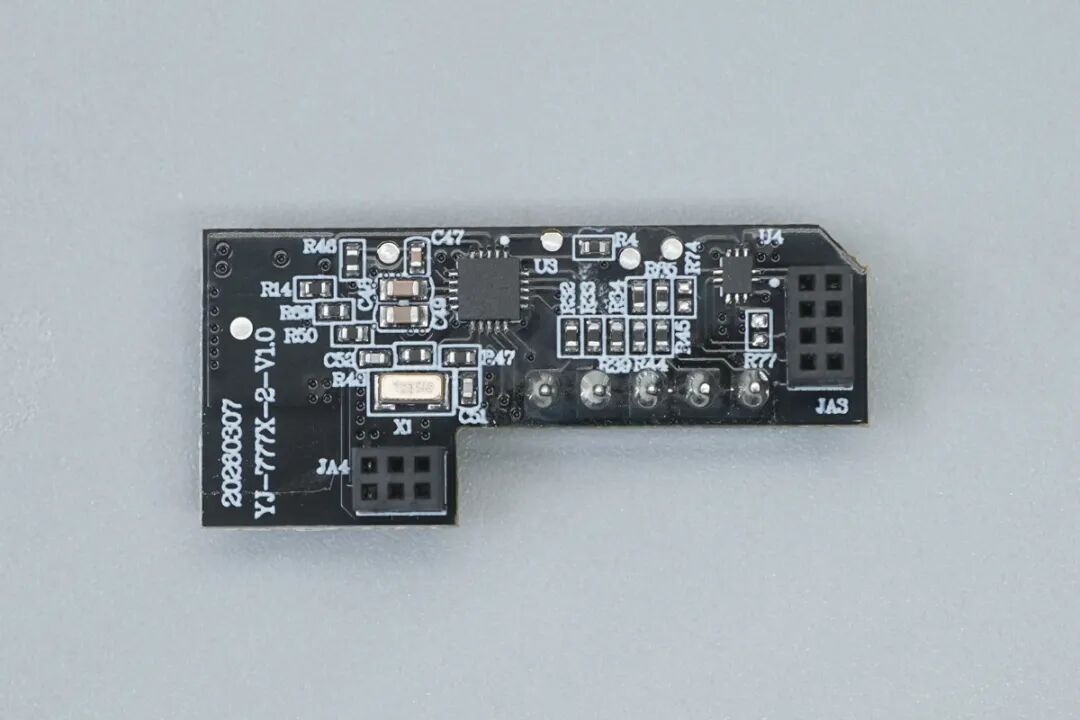

小板背面设有MCU和连接座。

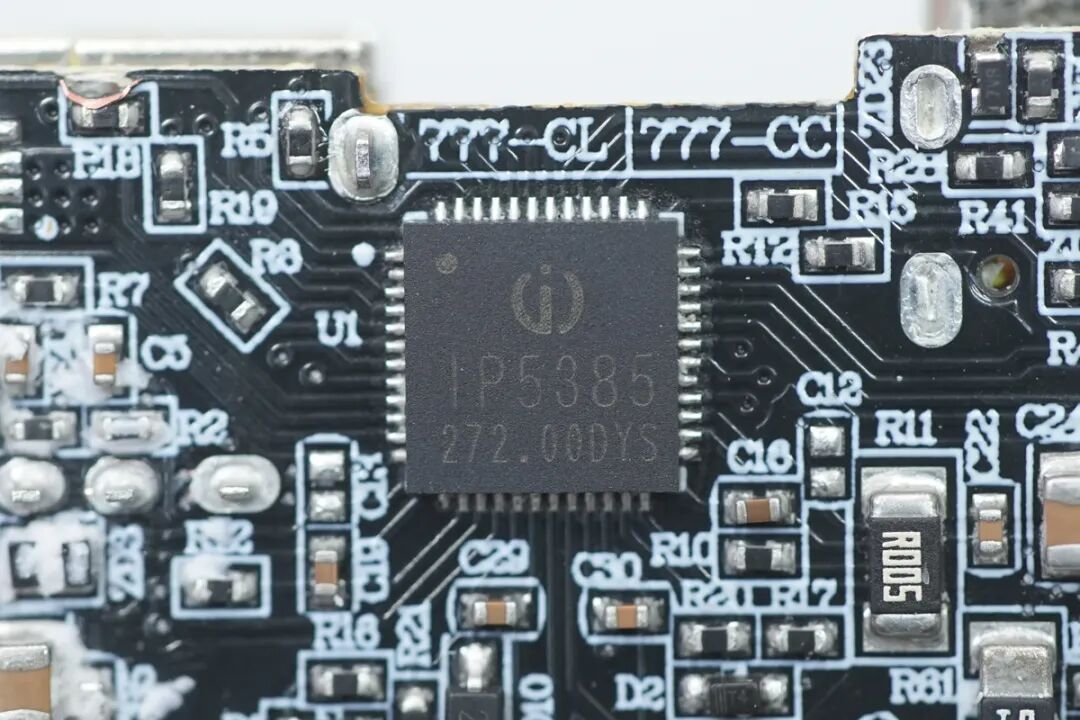

产品内置的移动电源SoC来自INJOINIC英集芯，型号IP5385，这是一颗集成UFCS融合快充的移动电源同步升降压SOC，芯片内部集成快充协议芯片，MCU，同步升降压控制器。
相关阅读：
芯片支持2-6串锂电池和磷酸铁锂电池，通过外置MOS管和电感，即可组成100W功率的双向快充移动电源。
英集芯IP5385支持两个USB-A输出接口，支持一个双向USB-C接口，支持Lightning接口输入或USB-C接口输入输出。
其中任一接口均支持快充，芯片支持UFCS、PD3.2、SCP、FCP等快充协议。

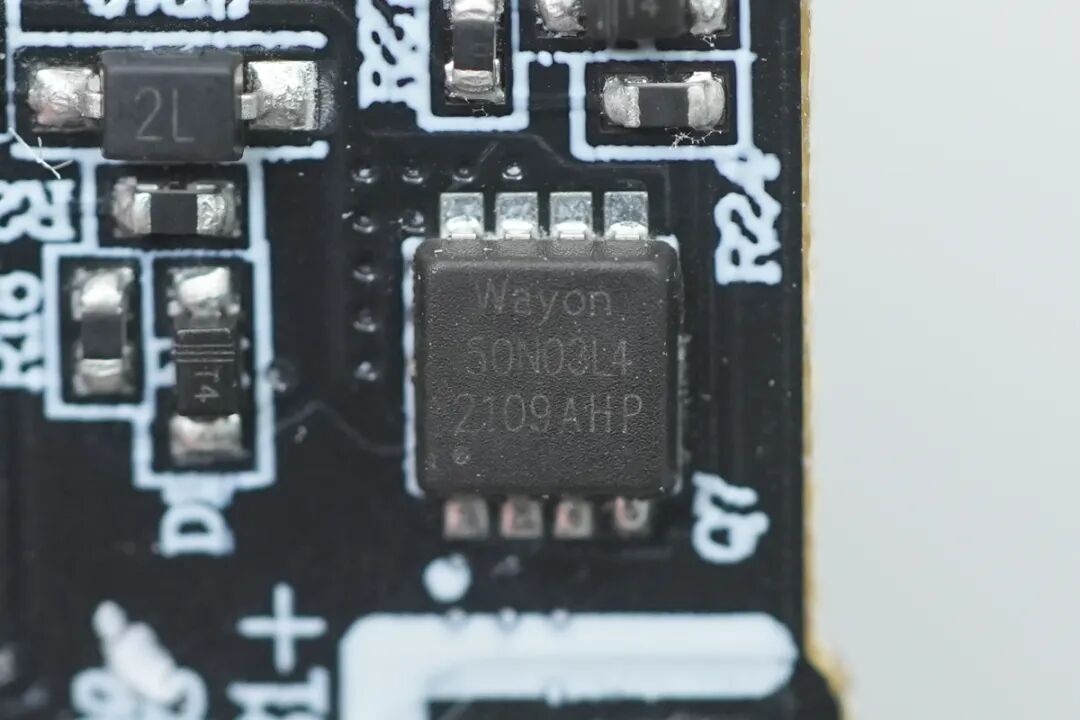

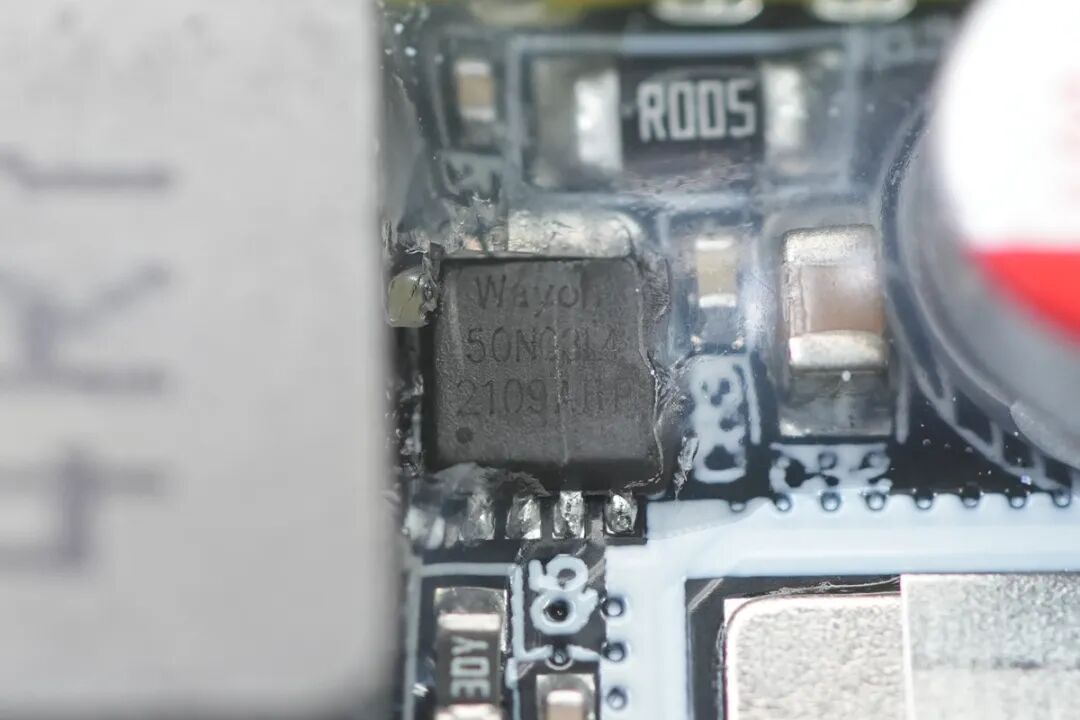

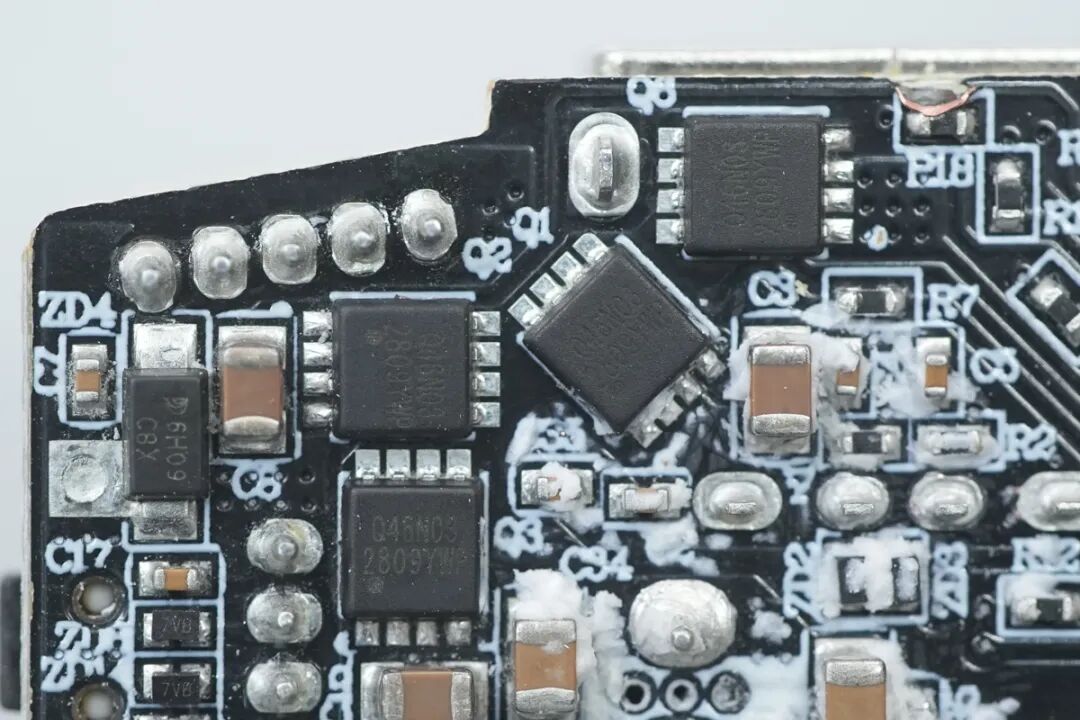

一颗升降压MOS管来自Wayon维安，型号为WMQ050N03LG4，NMOS，规格为30V 5.4mΩ，采用PDFN3030封装。
另外两颗升降压开关管同样是维安WMQ050N03LG4。
背面还有一颗维安WMQ050N03LG4升降压开关管，共计四颗组成H桥升降压电路。

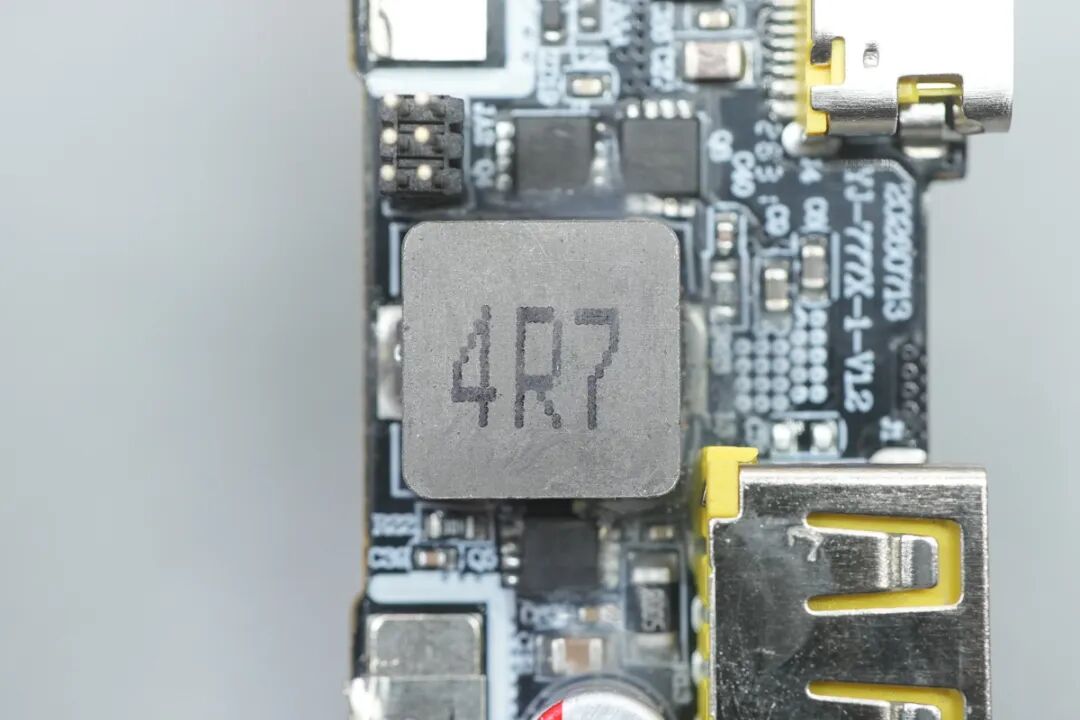

一颗感量为4.7μH的升降压电感。
四颗VBUS管均为维安WMQ46N03T1，NMOS，规格为30V 8mΩ，采用PDFN3030封装。

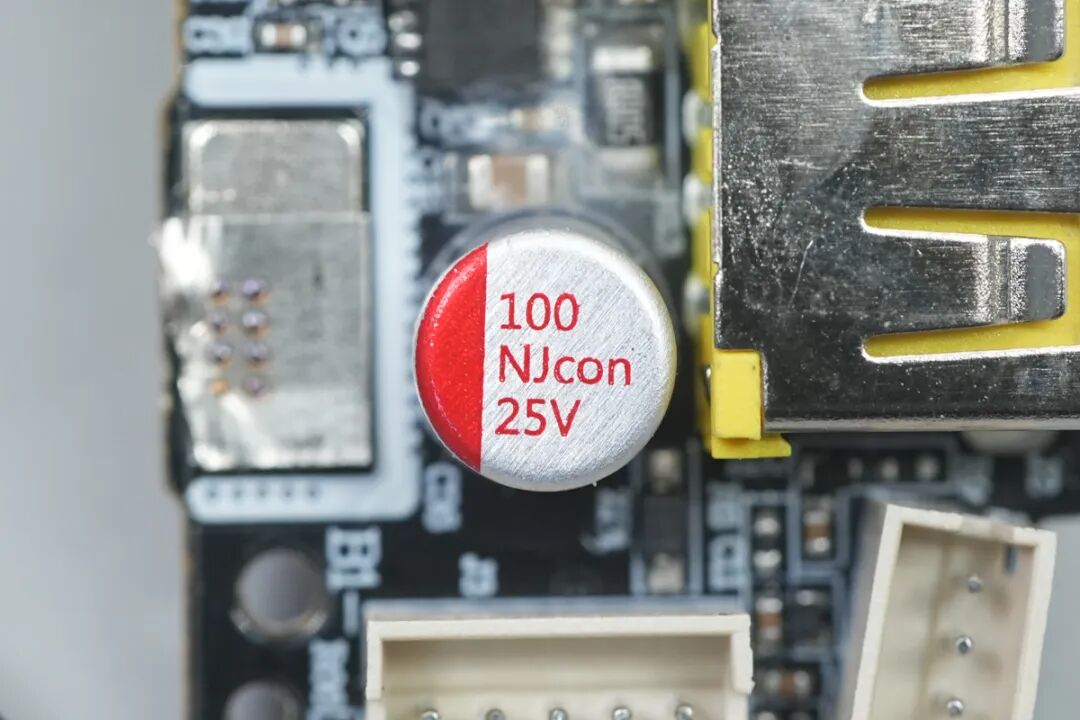

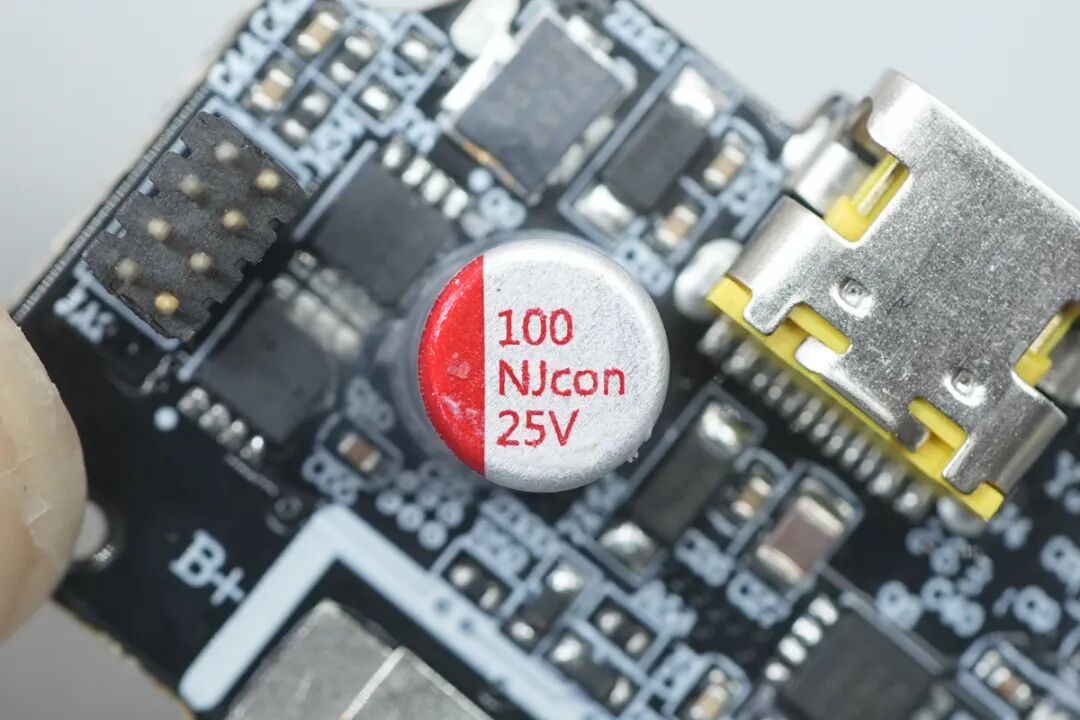

一颗滤波电容来自NJcon永立，规格为25V 100μF。
另一颗滤波电容同样来自NJcon永立，规格为25V 100μF。

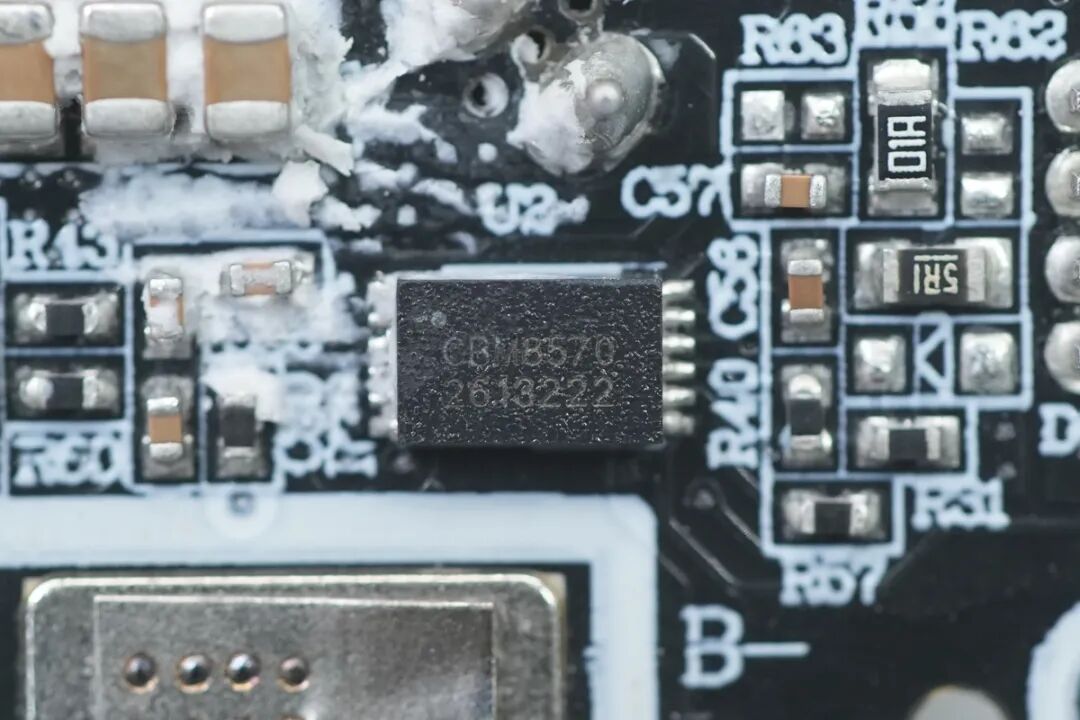

产品内置的CHIPSEA芯海科技CBM8570是一款面向1-2节串联锂离子及锂聚合物电池的全集成锂电保护芯片，集成高精度电量检测、安全保护、电芯均衡以及安全认证等功能。
相关阅读：
芯片可监测电池容量、电压、电流及温度等关键参数，并集成库仑计功能，实现充放电电量统计。同时支持最高20mA内部电芯均衡，可满足两串电池组的状态管理需求。
CBM8570支持过充、过放、充放电过流、短路以及温度异常等多项保护，并可通过CHG、DSG引脚驱动外置保护MOS，在异常状态下及时切断充放电路径。
此外，CBM8570支持SHA1、SHA256认证以及SMBus、I2C、USART、SWC等通信接口，能够将电池状态信息传输至系统主机。芯片支持2.8-26V工作电压，Shutdown模式典型功耗低至1μA，采用DFN12封装。

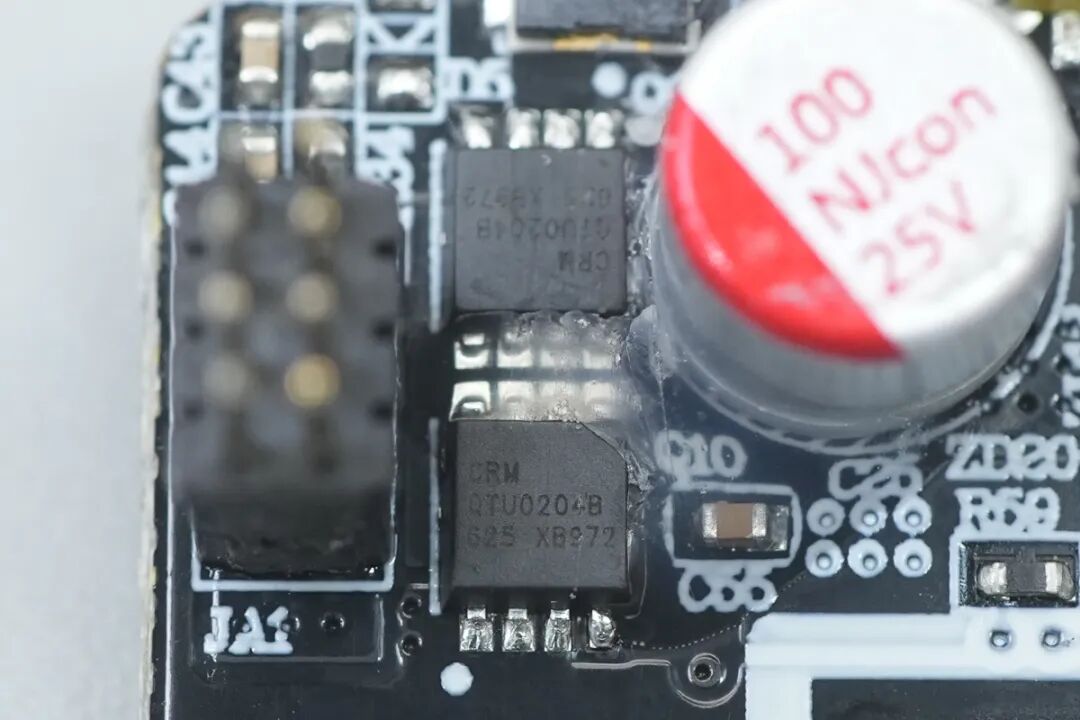

两颗锂电保护管来自CRM祥瑞微，型号为CRMQTU0204B。

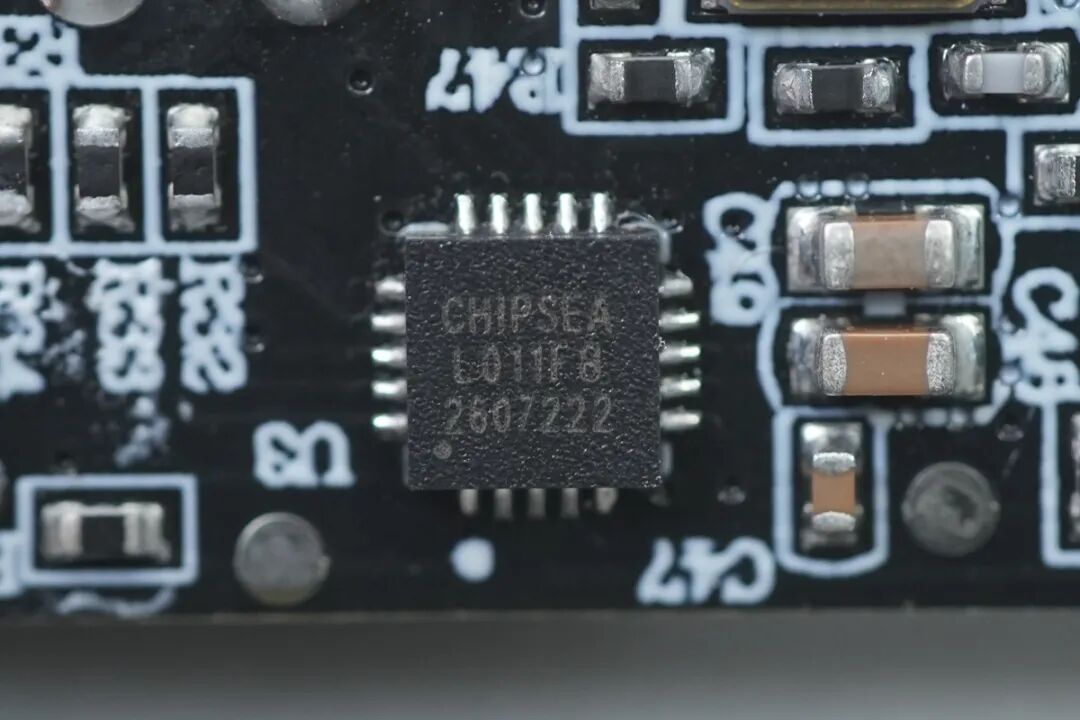

一颗CHIPSEA芯海的MCU芯片，为CS32L011系列MCU，用于实现智能交互功能。该芯片是一款基于32位Arm® Cortex-M0+ 内核的低功耗微控制器，最高运行频率为 24MHz，内置 64KB Flash 与 4KB SRAM。
芯片支持 2.5V～5.5V 宽工作电压与 -40℃～85℃ 工业级工作温度，具备多种低功耗管理模式，兼具高可靠性与抗干扰能力。
芯片集成了 12 位 1Msps 高精度 ADC、电压比较器以及高级控制定时器、LPUART、UART、SPI、I²C 等丰富外设接口。提供紧凑的 QFN20 和 TSSOP20 封装，非常适用于低功耗便携产品。

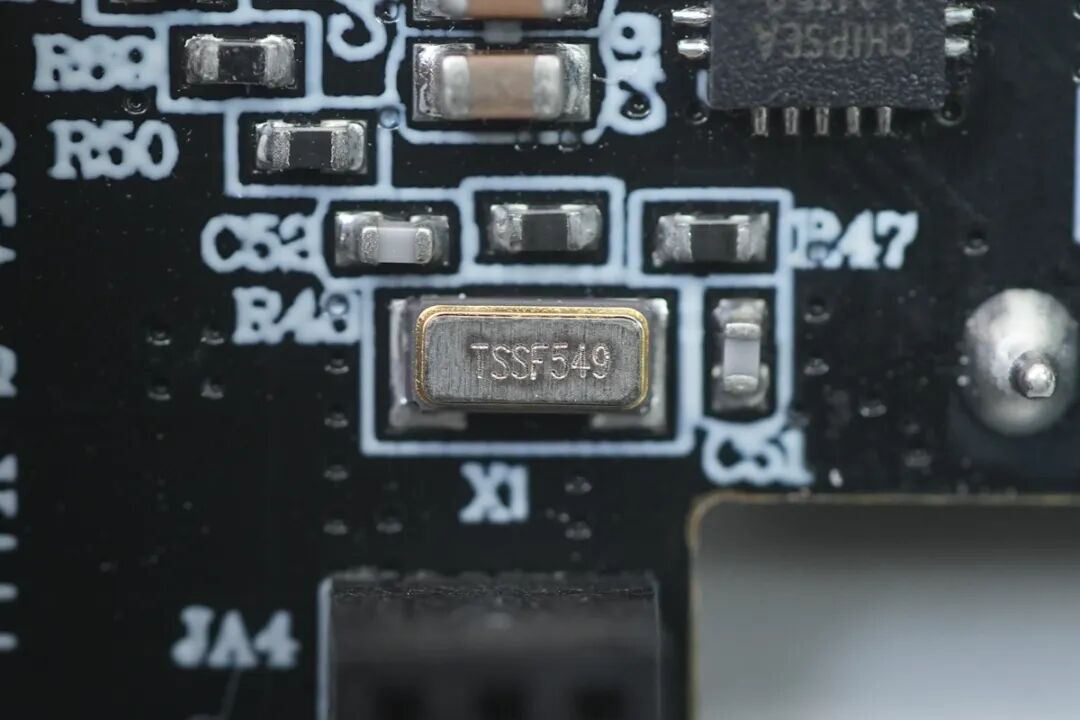

一颗晶振特写，为MCU提供精准的时钟频率。

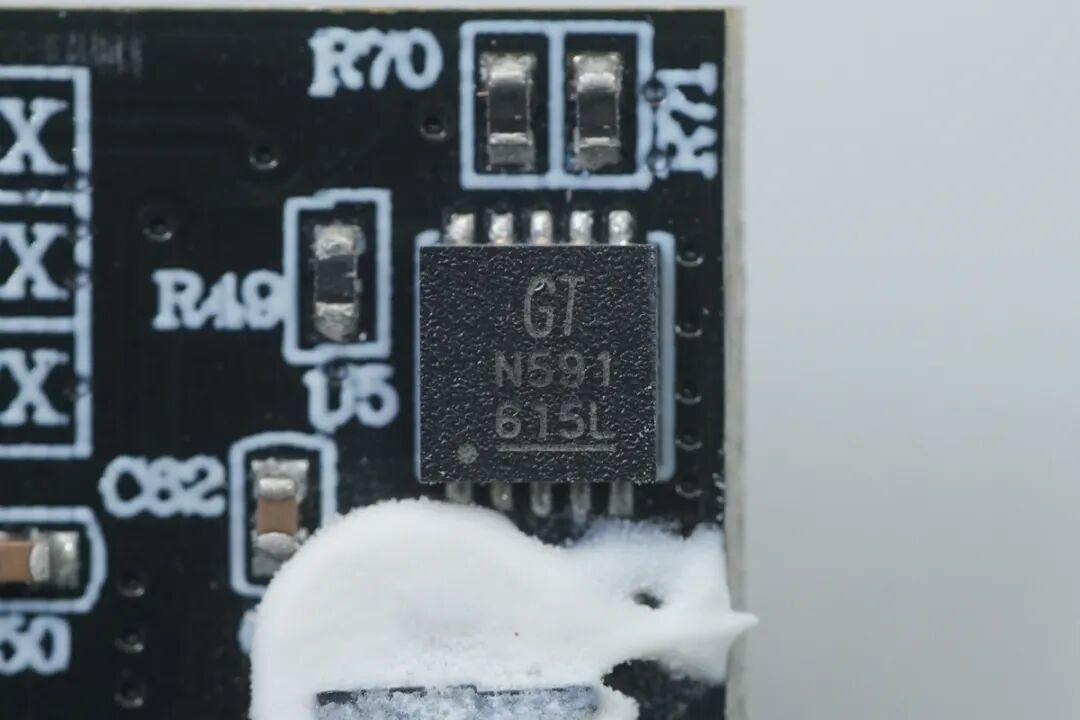

一颗NFC通信芯片来自Giantec聚辰丝印N591，实现手机NFC碰一碰智能交互功能。

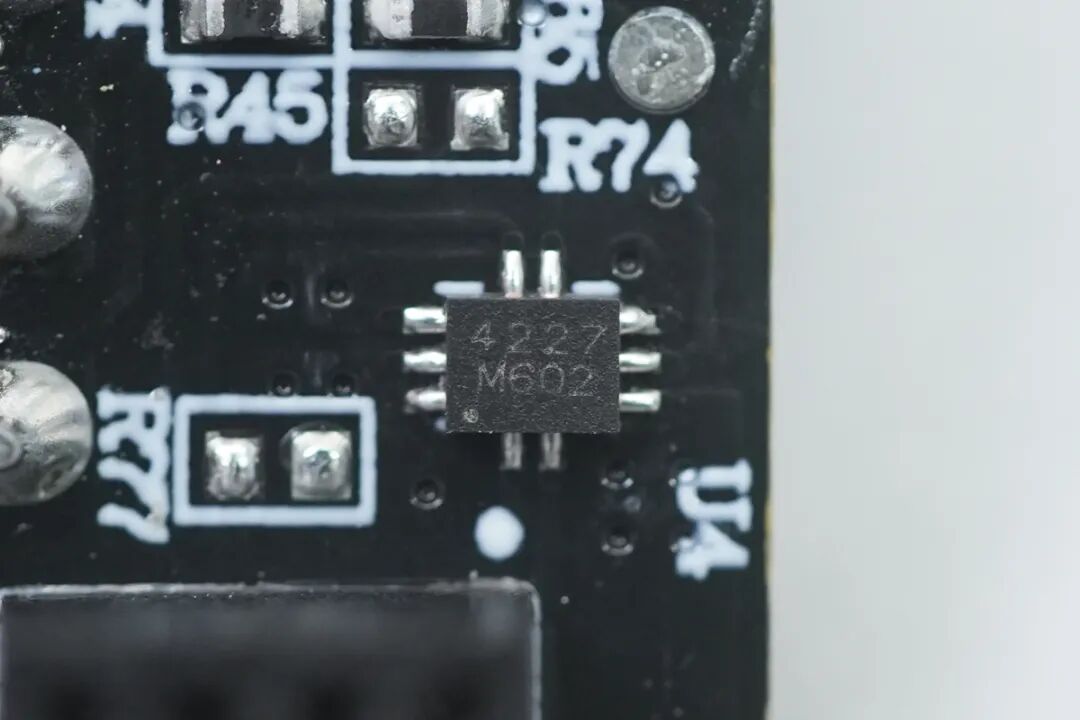

一颗丝印4227的芯片。

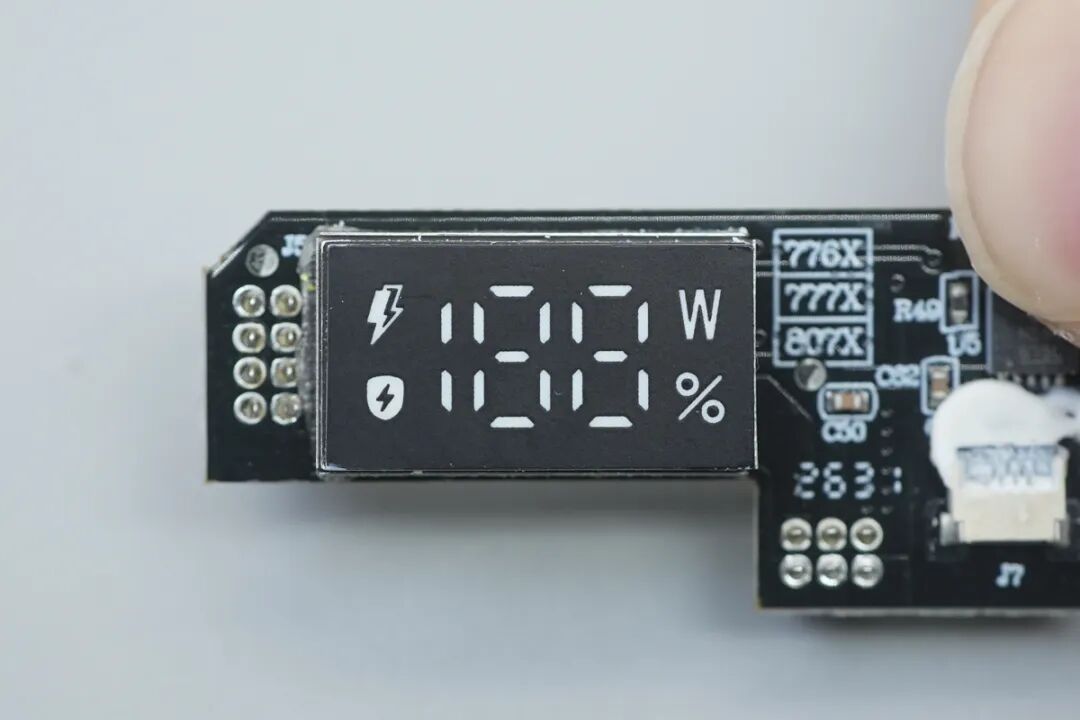

一颗188数码管显示屏特写，可显示电量以及工作状态。

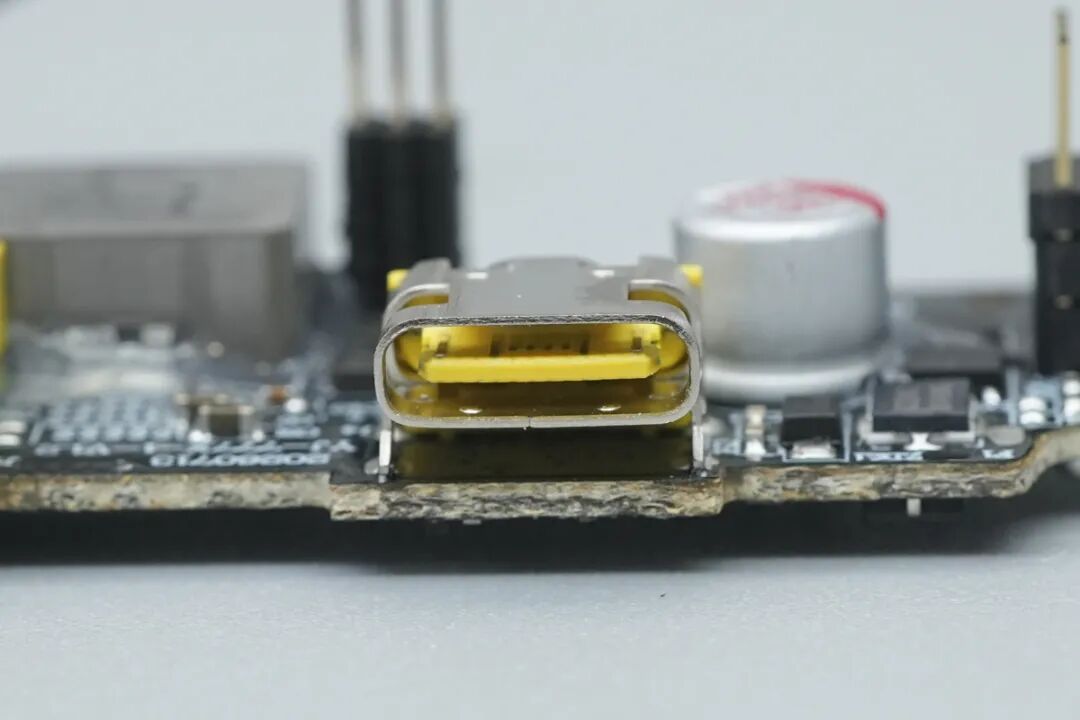

USB-C母座特写，采用倍思经典黄色胶芯。

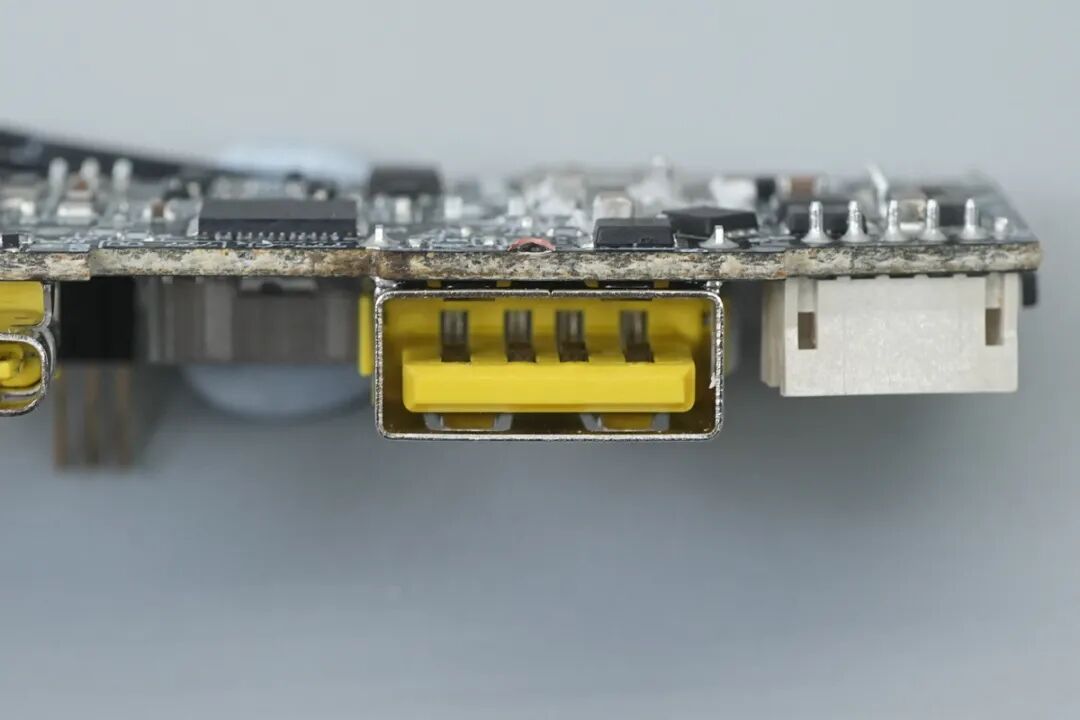

USB-A母座同样采用黄色胶芯。

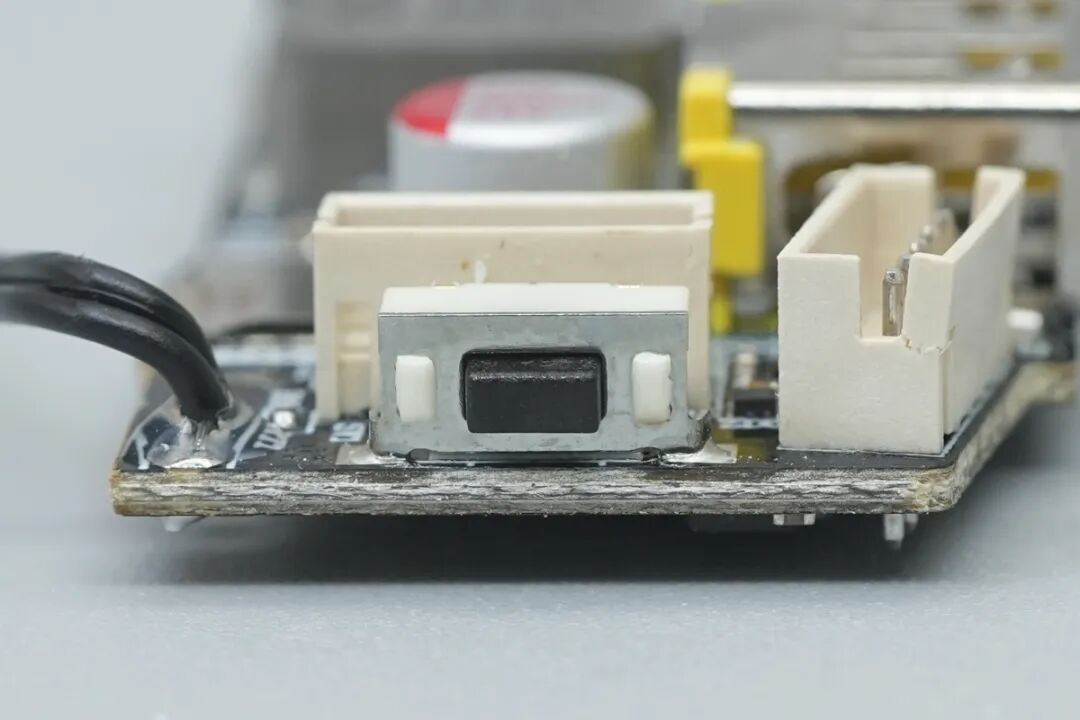

电源按键特写。

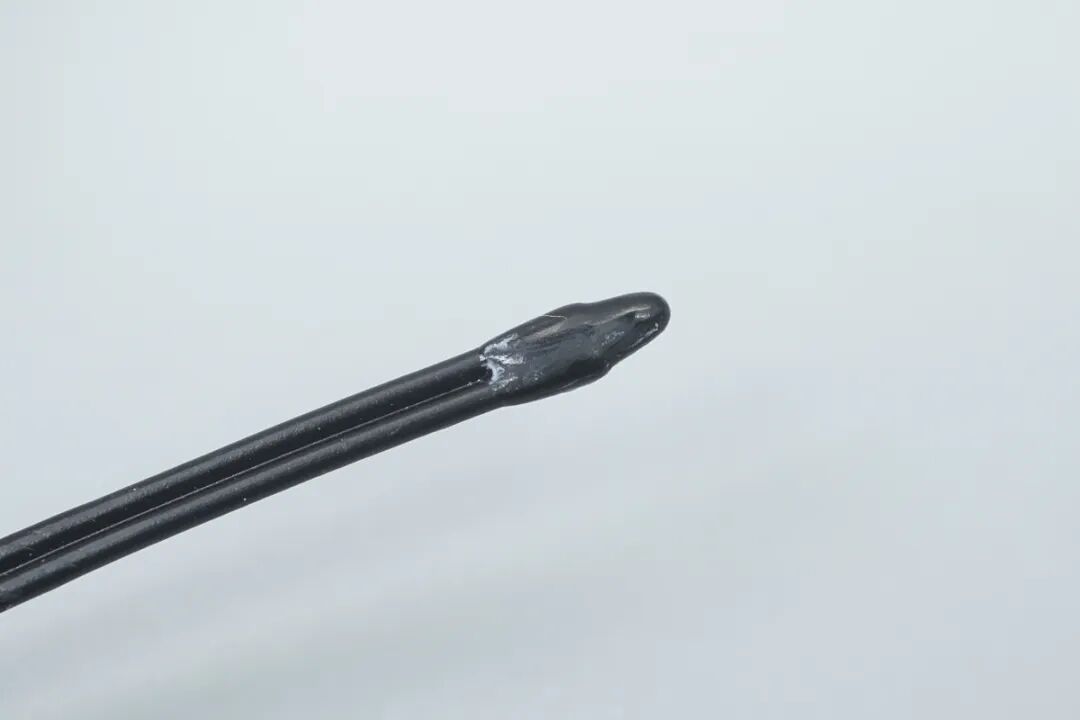

NTC热敏电阻特写。

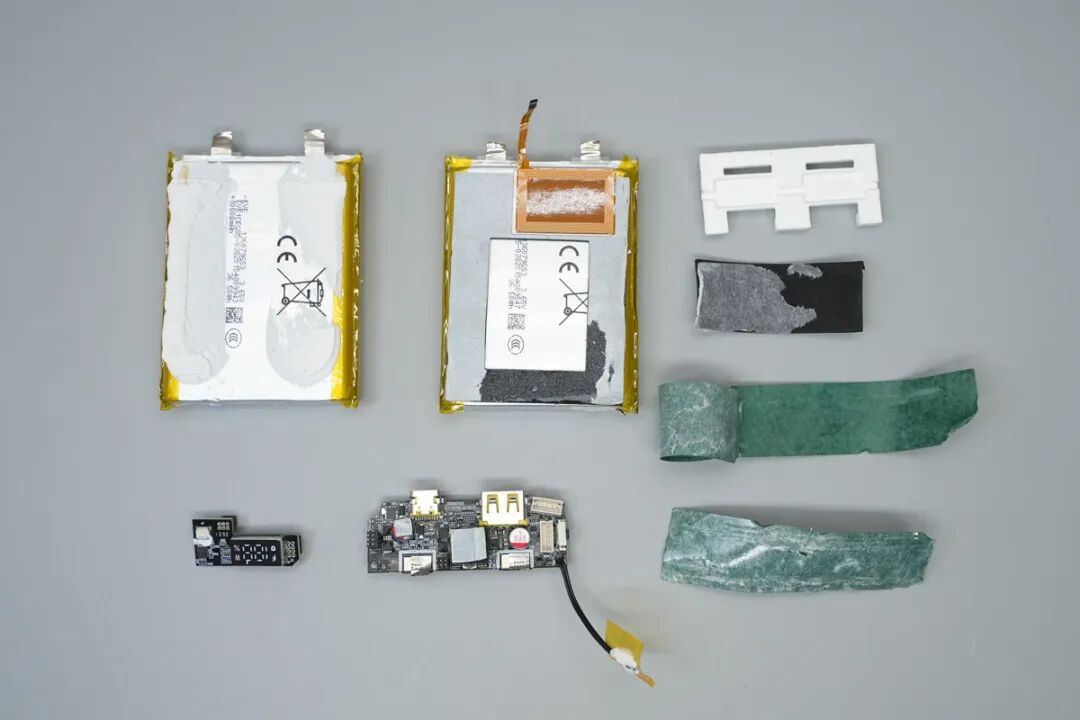

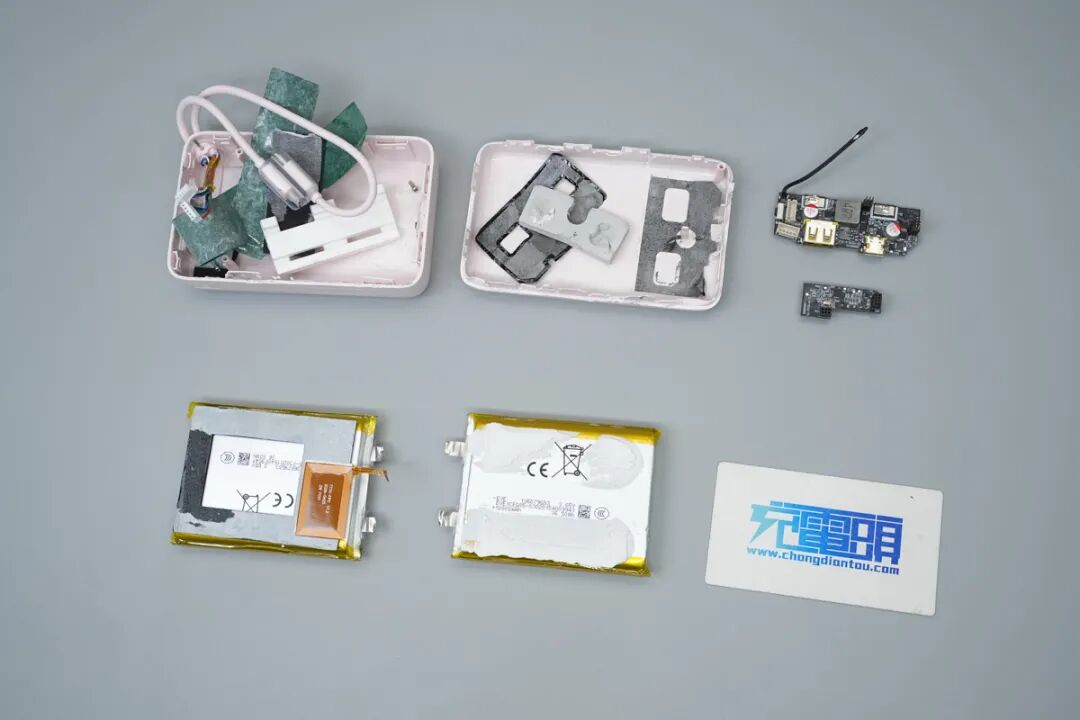

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
倍思这款移动电源自带Lightning与USB-C双快充线，并采用特有的卡扣式合并设计，双线扣合化为手提挂绳，无论是日常单手握持还是随行拎提都轻巧自如。
在内部用料设计方面，产品内置两颗亿纬锂能的10000mAh软包电芯搭配芯海科技CBM8570电池保护芯片。
升降压电路采用了英集芯IP5385移动电源SoC芯片，配合4颗维安WMQ050N03LG4升降压开关管以及4颗WMQ46N03T1 VBUS管，实现45W双向快充输出，满足手机、平板、轻薄笔记本电脑等设备的快充需求。
同时，产品为实现智能交互功能，采用芯海CS32L011 MCU配合聚辰丝印N591 NFC芯片，实现倍思App内的智能交互。
整体可见，倍思这款新国标移动电源用料扎实，智能交互查询方便，同时自带2C1A1L的配置，非常适合外出携带多台手机、笔电的用户选择。
