充电头网第4144篇拆解报告。

前言

太星电工（MAX STAR）是家用电气品牌，由太星电业股份有限公司委制，产品线覆盖插座、延长线、照明等品类。本次拆解的是一款把开关、插座与 USB 快充做在一起的壁插式转接器，型号为 IMS-162SU。

此器件可将市电扩展成两个带独立开关的三孔插座，并且同时还能提供两个 USB 快充口。两个插座同时使用时额定容量为 1650W，USB 部分则为一个 Type-C 加一个 Type-A。单口使用时 Type-C 口支持 PD 3.0 与 PPS，最高输出 25W，Type-A 口支持 QC 3.0，两个口同时使用时自动降为 5V/3.0A。

下文充电头网就为大家带来这款产品的详细拆解，看看其内部做工与用料究竟如何。

转接器产品外观

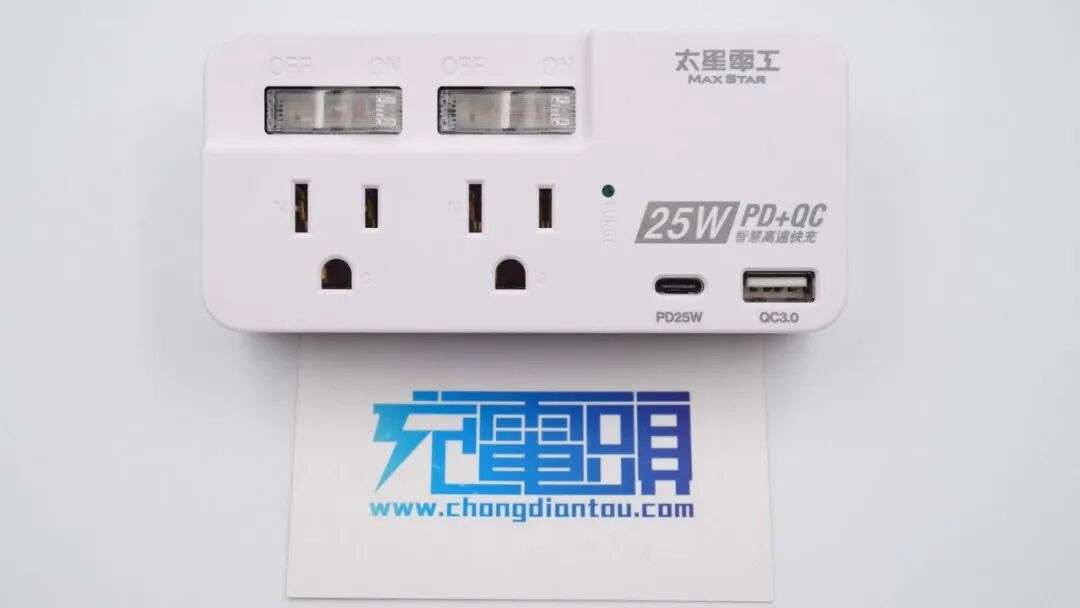

机身整体为白色，四角比较圆润，正面能看见两个美标三孔插座和两个USB接口。

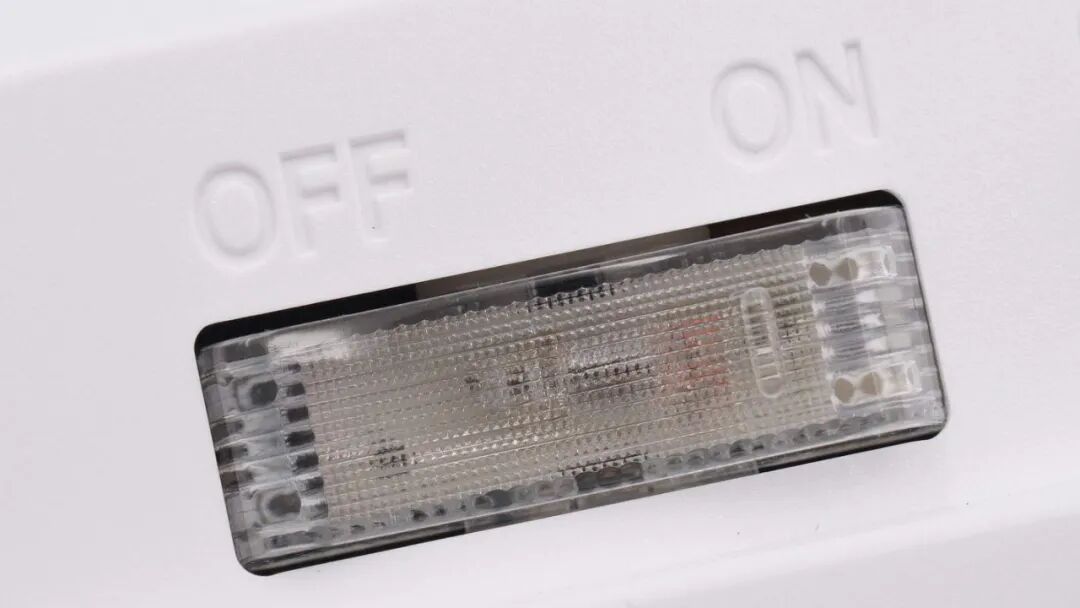

电源开关是透明外壳，两侧有OFF和ON标识。

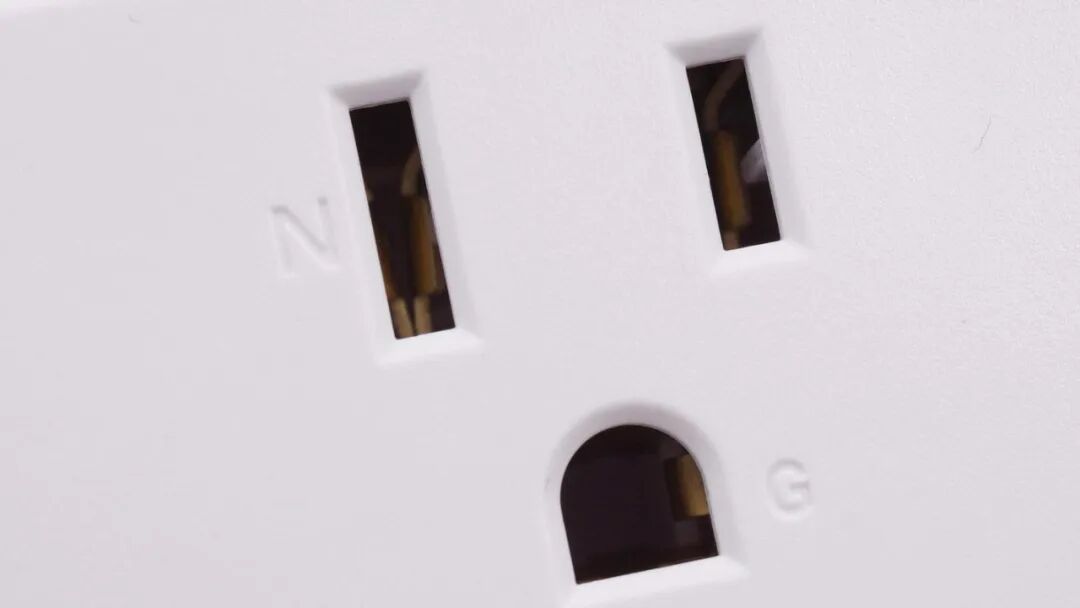

插座孔位旁印有N和G字样。

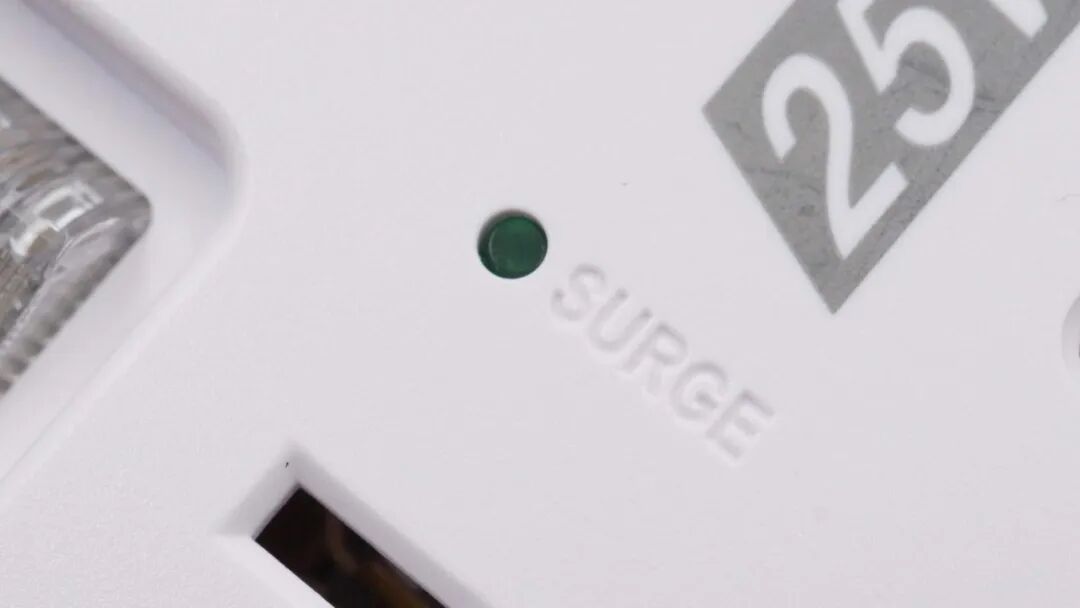

面板上设有一颗指示灯，用于指示浪涌保护状态。

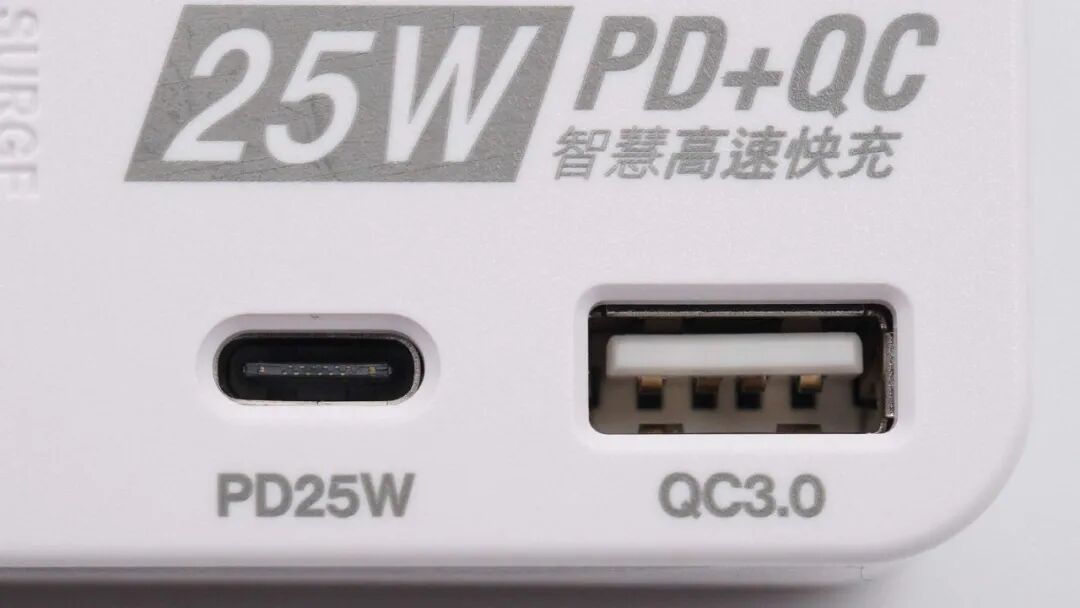

USB口特写，左侧为USB-C口，右侧为USB-A口。

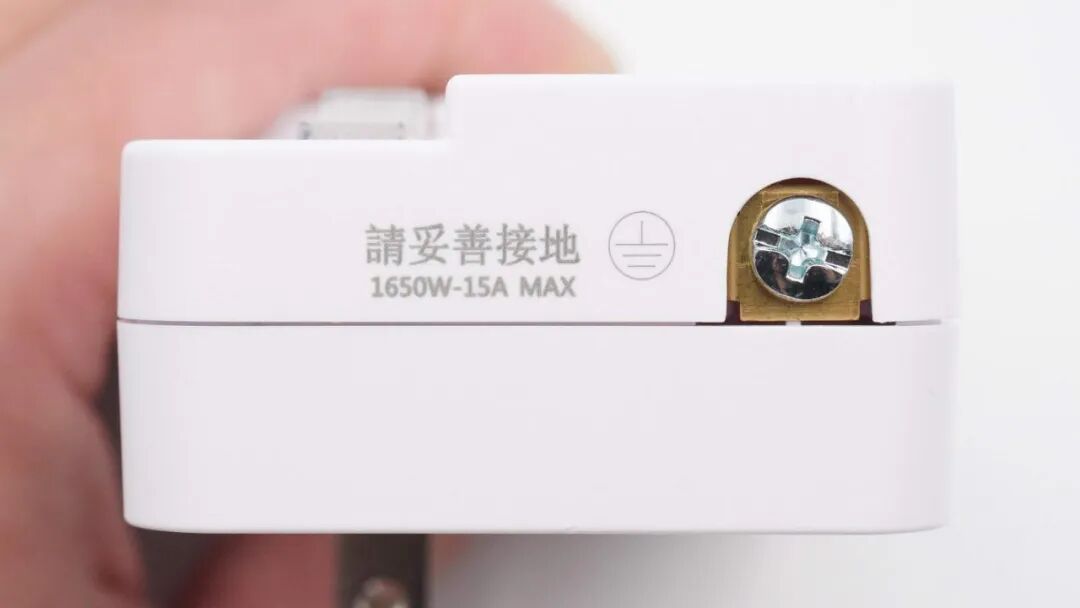

机身侧面印有“请妥善接地”以及“1650W-15A MAX”字样，并且设有接地端子。

看到机身背面，左侧贴有铭牌，中间为两脚插头。

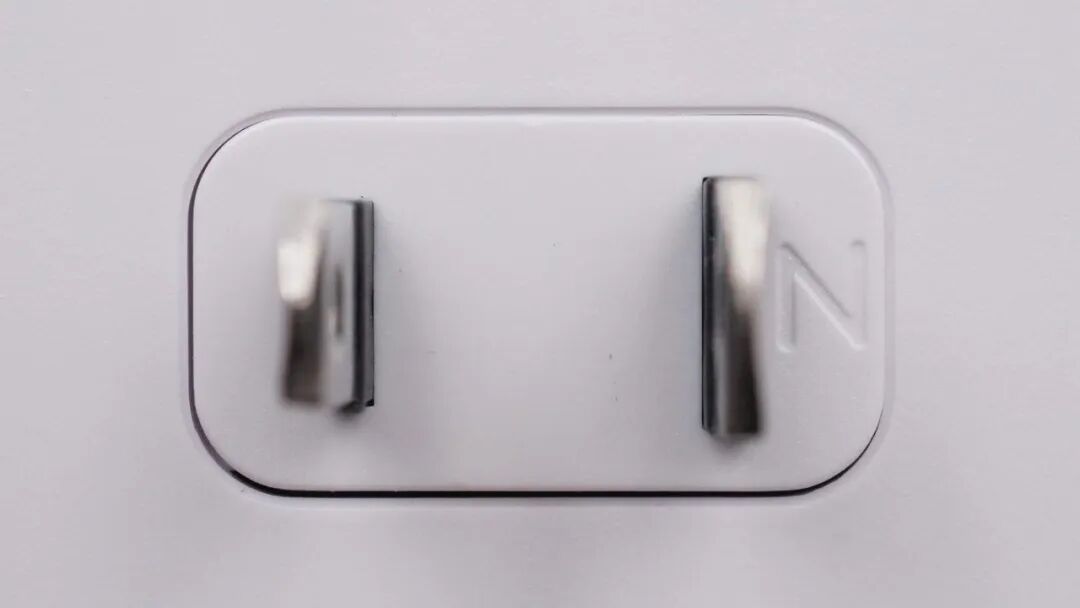

两脚美标插头特写。

插脚与壳体连接处特写。

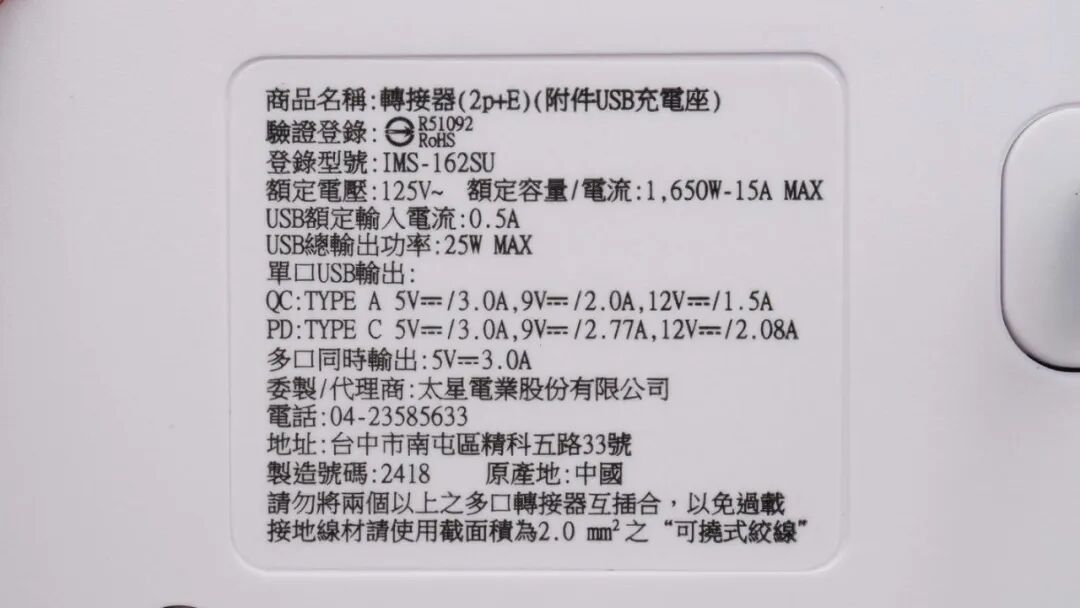

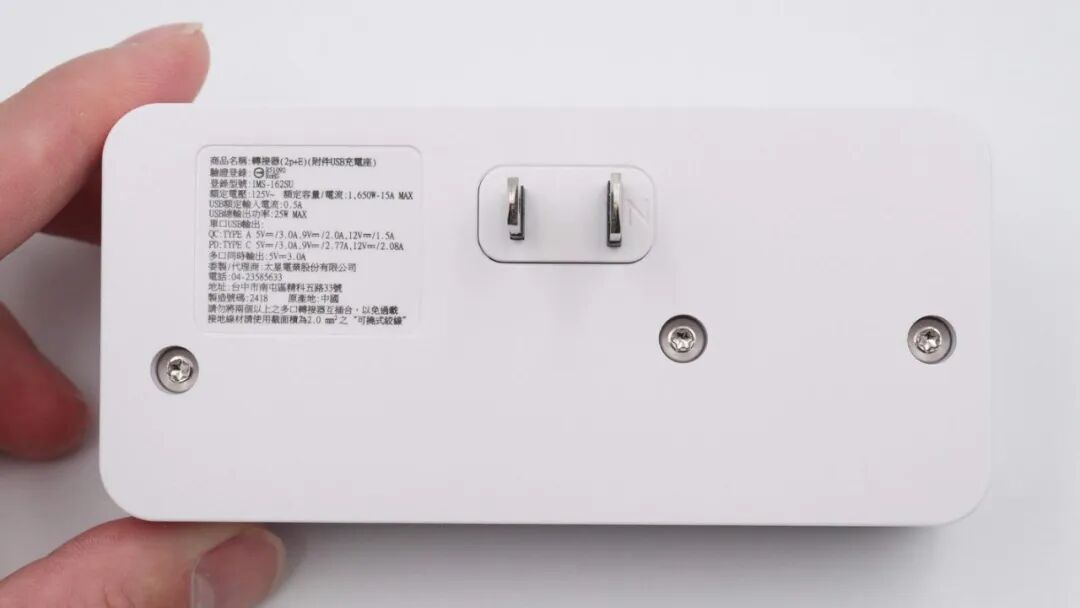

铭牌特写，产品详细参数如下：

商品名称：转接器

验证登录：R51092 RoHS

登录型号：IMS-162SU

额定电压：125V~

额定容量/电流：1,650W-15A MAX

USB额定输入电流：0.5A

USB总输出功率：25W MAX

单口USB输出（QC，TYPE A）：5V/3.0A、9V/2.0A、12V/1.5A

单口USB输出（PD，TYPE C）：5V/3.0A、9V/2.77A、12V/2.08A

多口同时输出：5V/3.0A

产品尺寸重量

使用游标卡尺测得机身长度为117.35mm。

宽度为55.29mm。

厚度为29.87mm。

产品快充协议测试

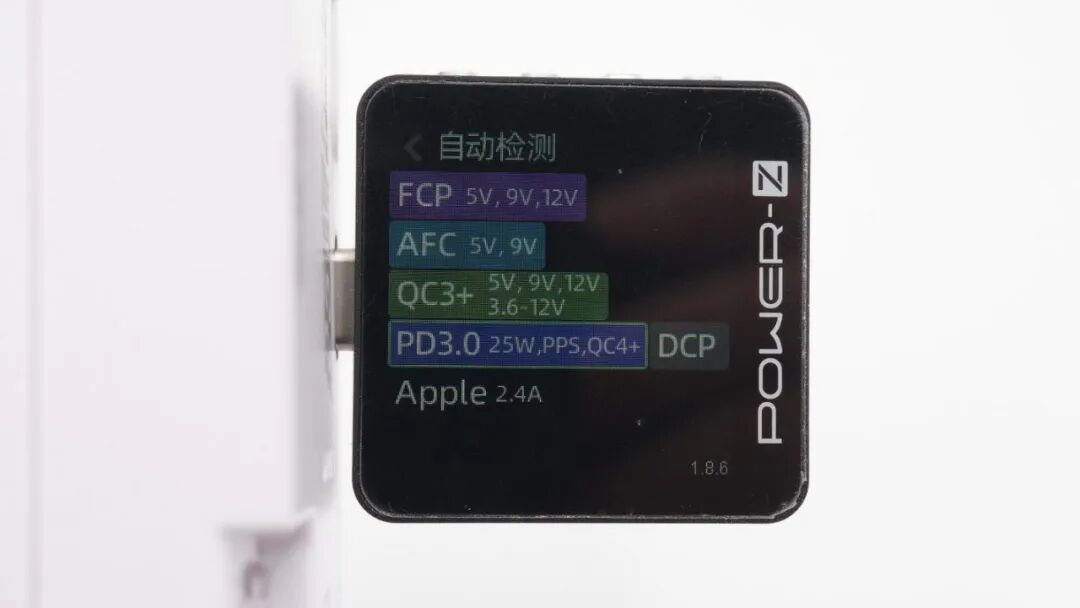

使用POWE-Z KM003C连接 USB-C 口进行协议检测，测得产品支持 FCP、AFC、QC3+、PD3.0/PPS、QC4+、DCP、Apple 2.4A快充协议。

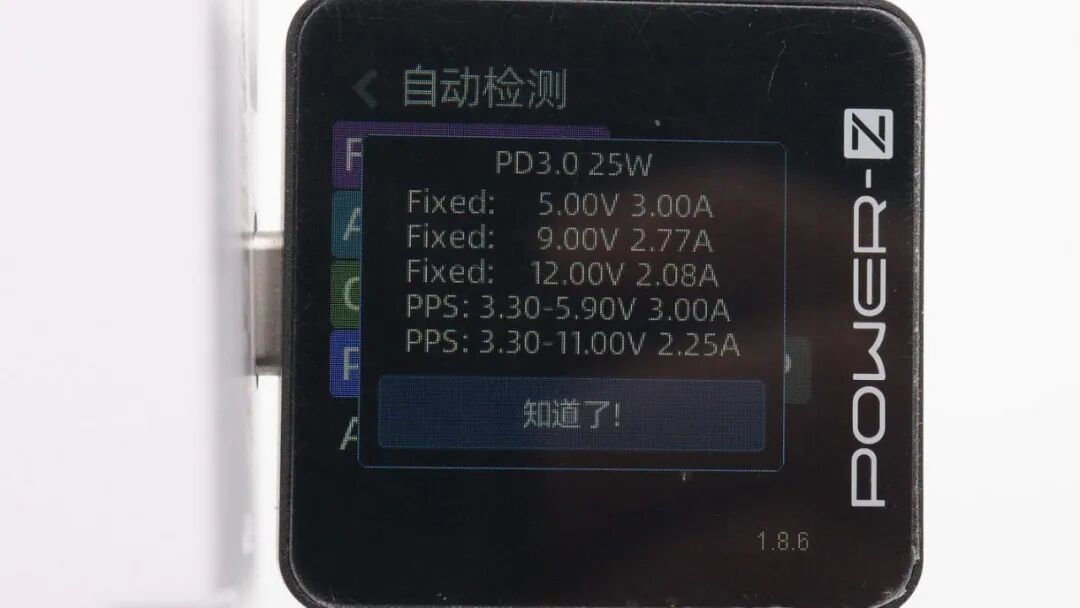

PDO 报文方面，具备 5V/3.00A、9V/2.77A、12V/2.08A 三组固定电压档位，以及 3.30-5.90V/3.00A、3.30-11.00V/2.25A 两组 PPS 档位。

使用 POWER-Z 的KT002测试仪测得USB-A口支持QC2.0/QC3.0、三星 AFC、华为 FCP 以及 PD、PPS 等快充协议。

简单看过产品外观，下文正式进入拆解环节。

PCBA 全貌解析

打开机身外壳，漏出内部PCBA模块和一体化铜条。

后壳内侧印有蓝色的生产日期章，字样为 2024-05-14。

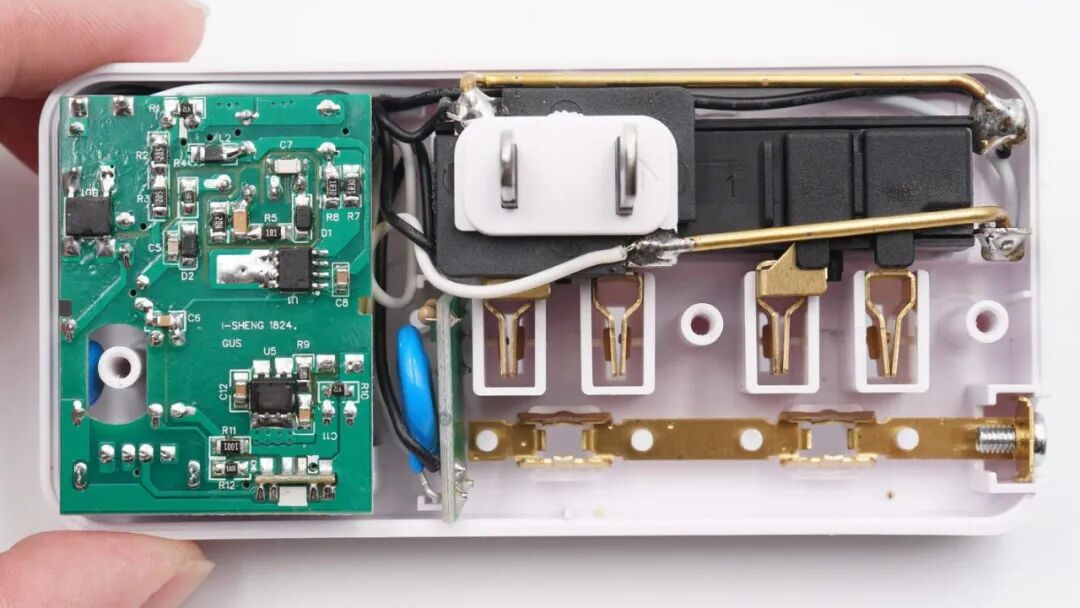

左边是快充 PCBA 模块，另一边是插座和铜排组件，两部分通过导线焊接连接。

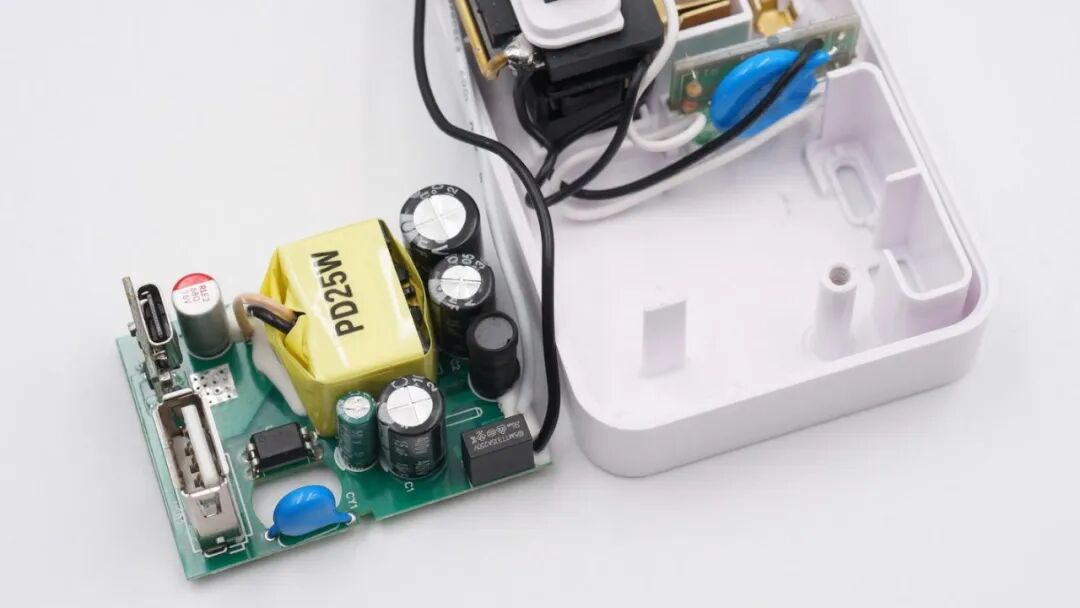

取出 PCBA 模块，进一步进行拆解。

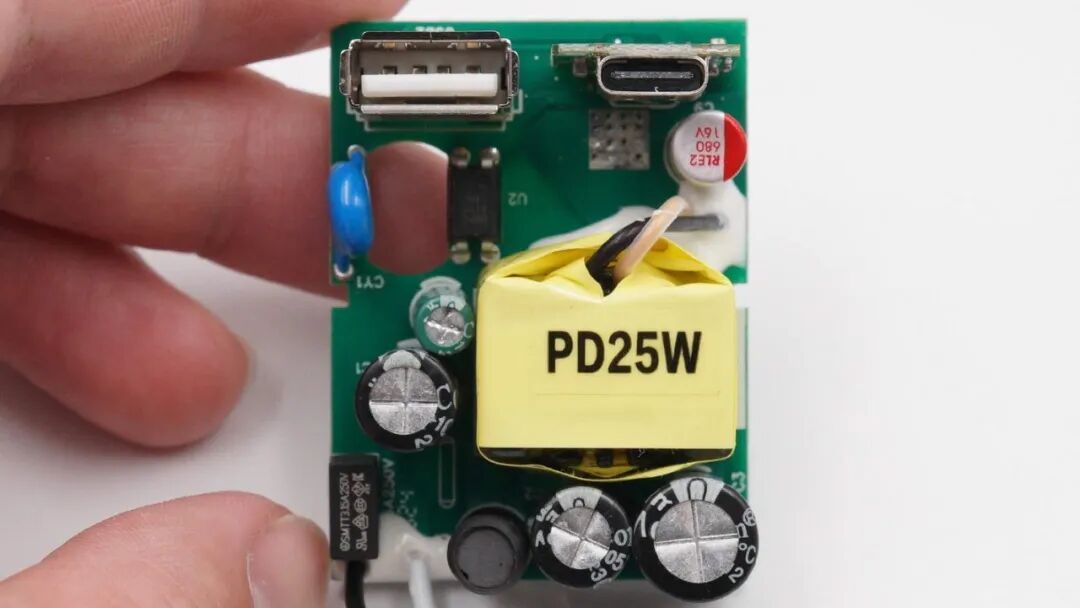

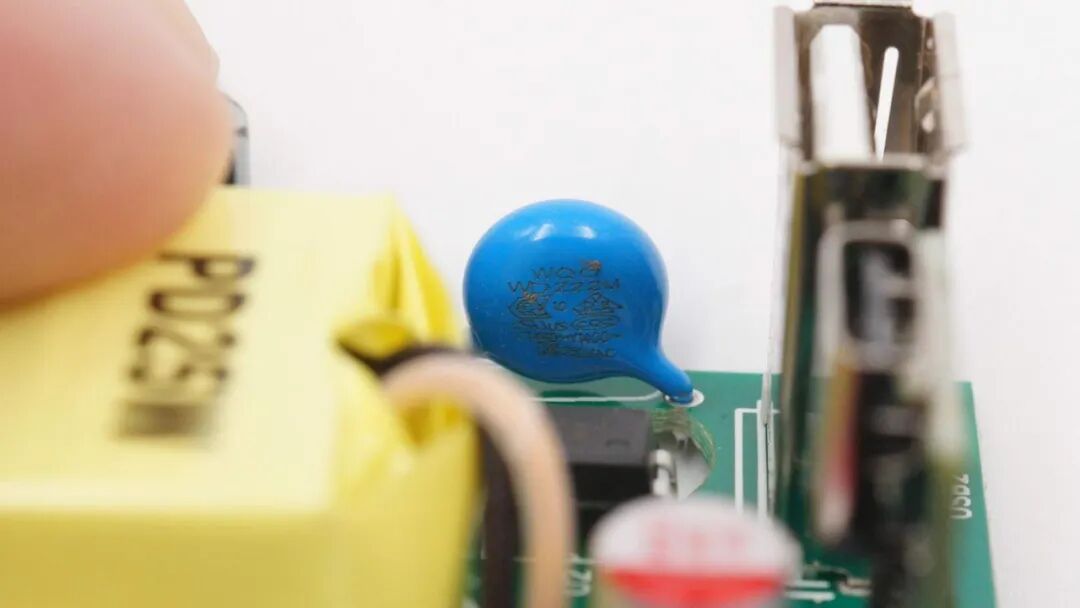

回看到 PCBA 板，能看到主板正面USB-C 与 USB-A 接口、反馈光耦、一颗 Y 电容、焊接变压器、滤波电解电容、保险丝。

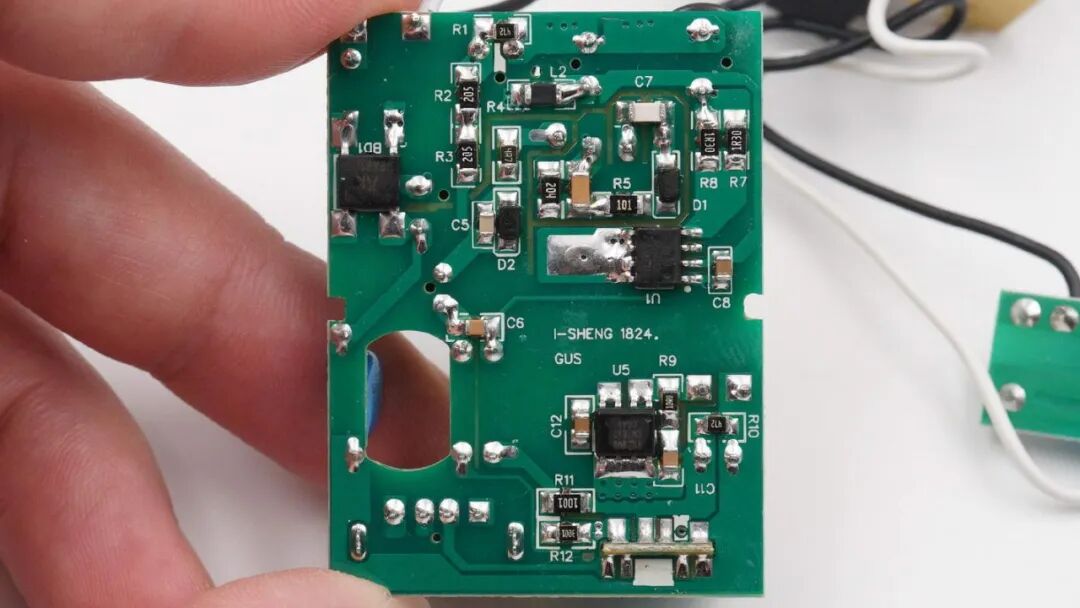

主板背面设有整流桥，初级主控芯片，同步整流芯片等。

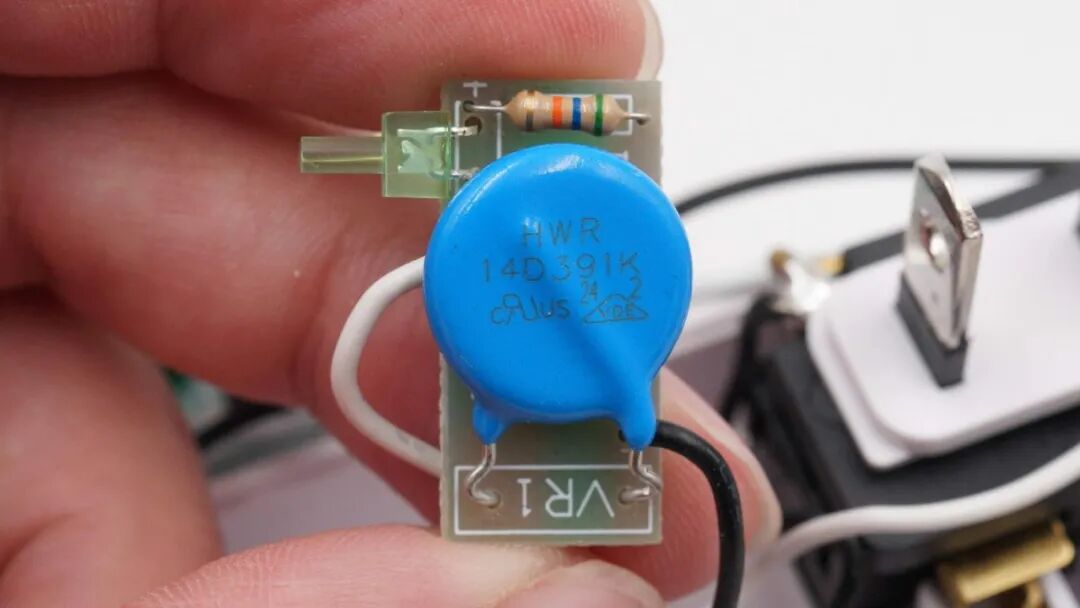

小板焊接压敏电阻，料号14D391K。

LED 指示灯用于浪涌指示。

插座采用冲压一体铜条。

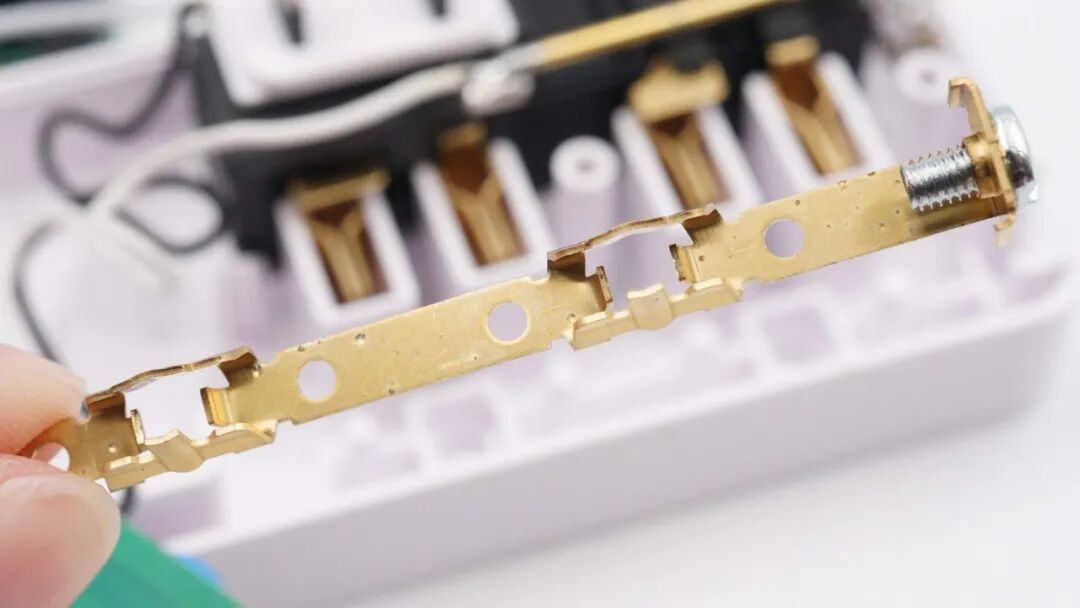

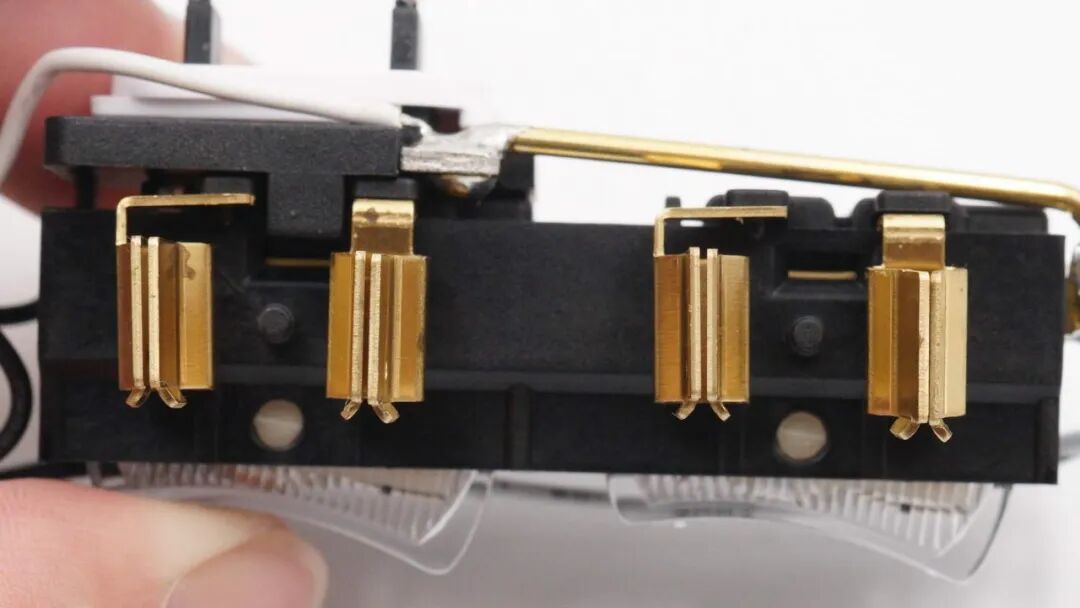

铜条夹片如图所示。

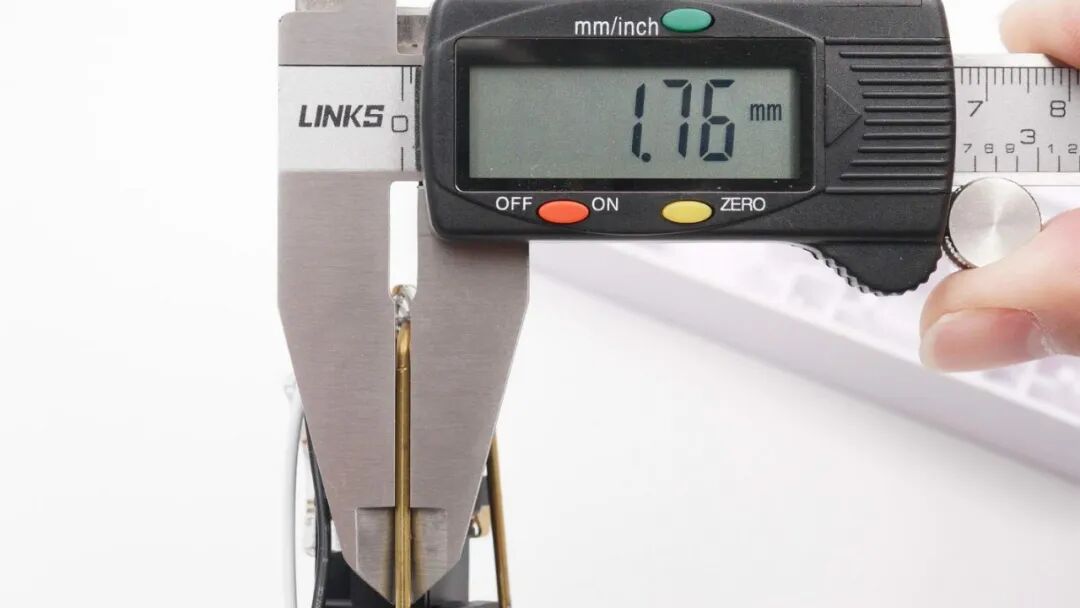

通过游标卡尺测得铜排厚度为 1.76 mm。

铜片厚度实测为 0.50mm。

初级侧电路解析

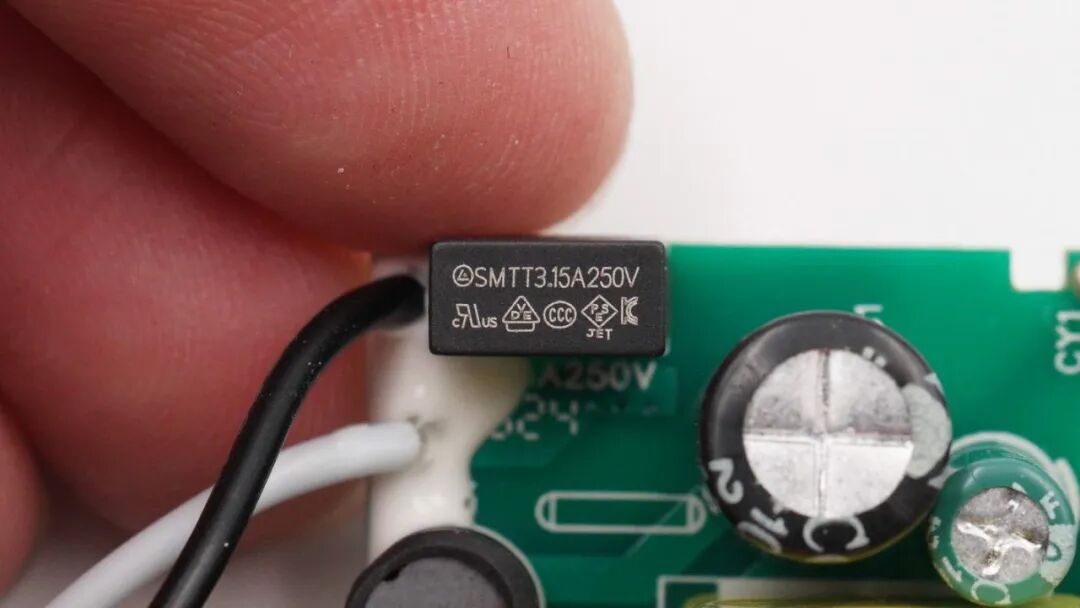

输入端焊接一颗保险丝，规格为3.15A 250V。

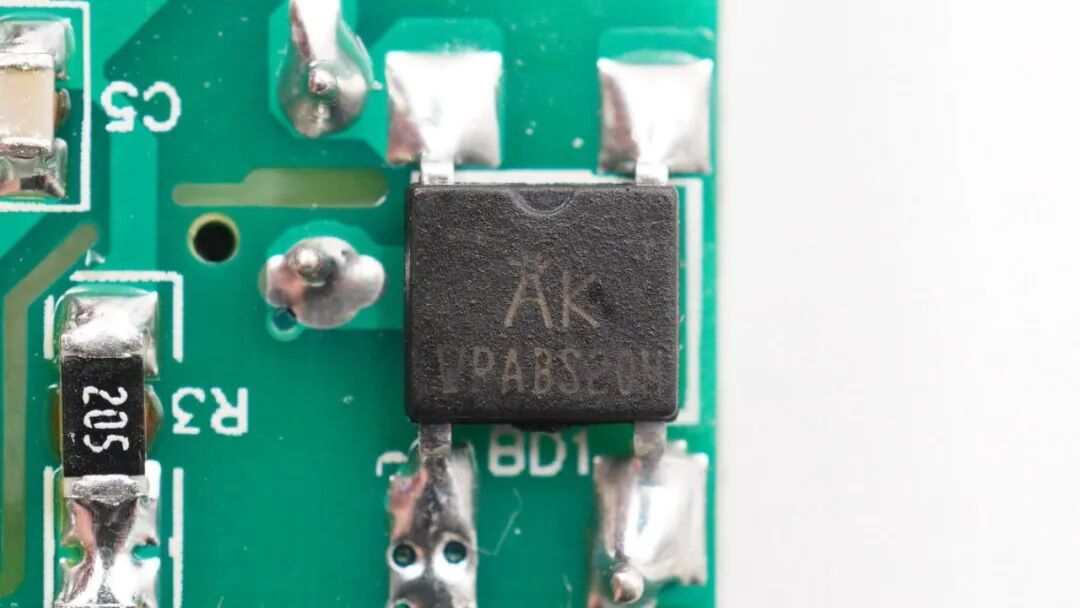

整流桥丝印为 VPABS20M，采用 ABS 封装。

差模电感外套热缩管绝缘。

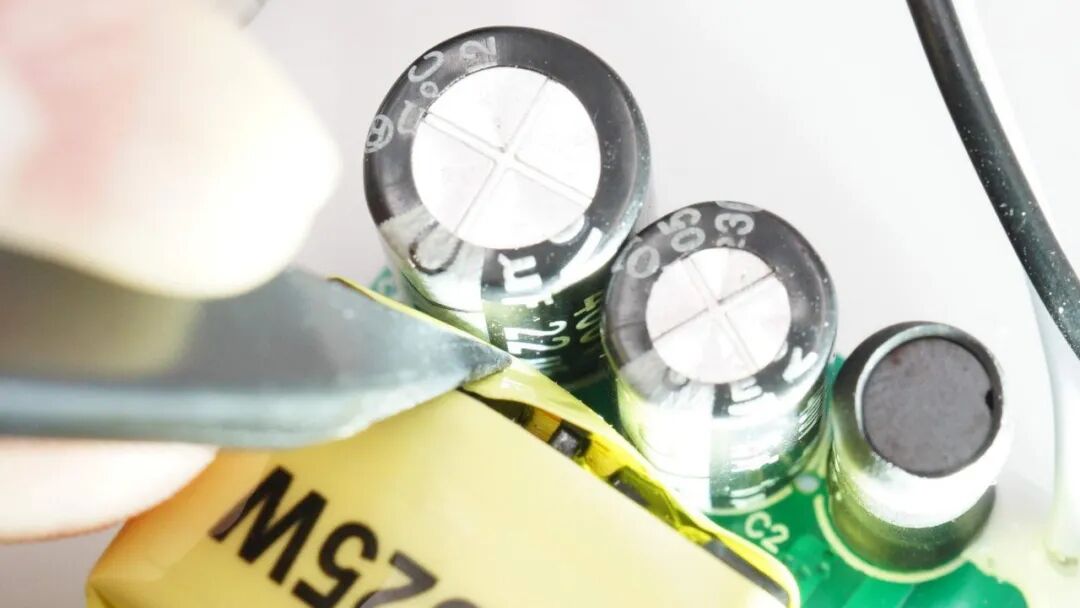

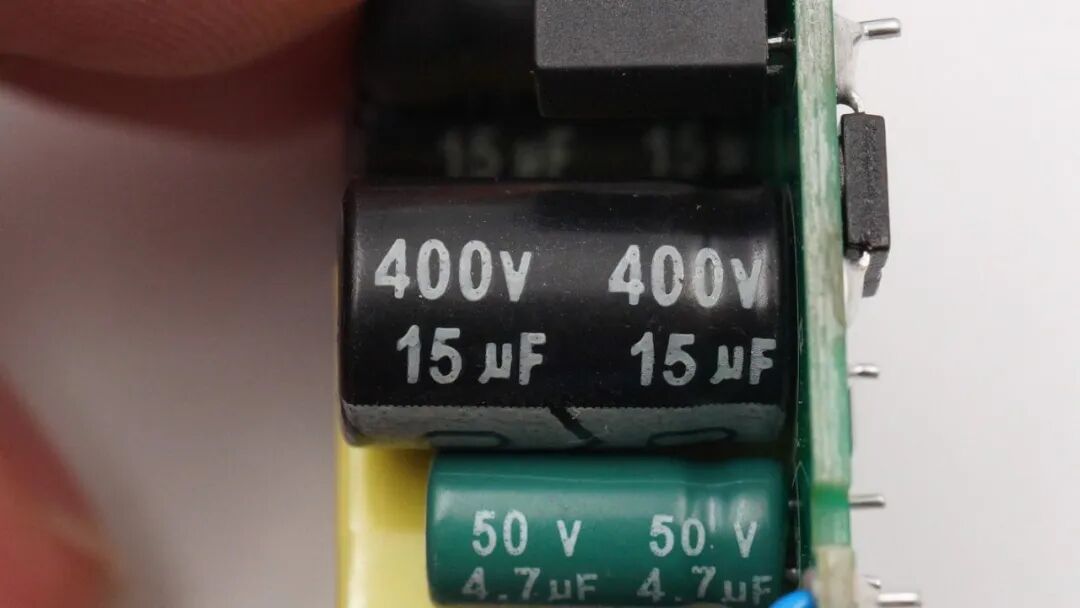

高压滤波电解电容规格为 400V 15μF。

另一颗高压滤波电容，规格为 400V 22μF 。

主控芯片供电电容的规格为 50V 4.7μF。

主控芯片来自创芯微，型号为 CM1766。

此芯片采用SOP-8 封装；内置 650V 功率 MOSFET；输入电压范围 85~264 VAC 固定 65kHz 开关频率：PWM/PFM/Burst 多模式控制；内置过压保护，过载保护，过温保护等多种保护功能。

次级侧电路解析

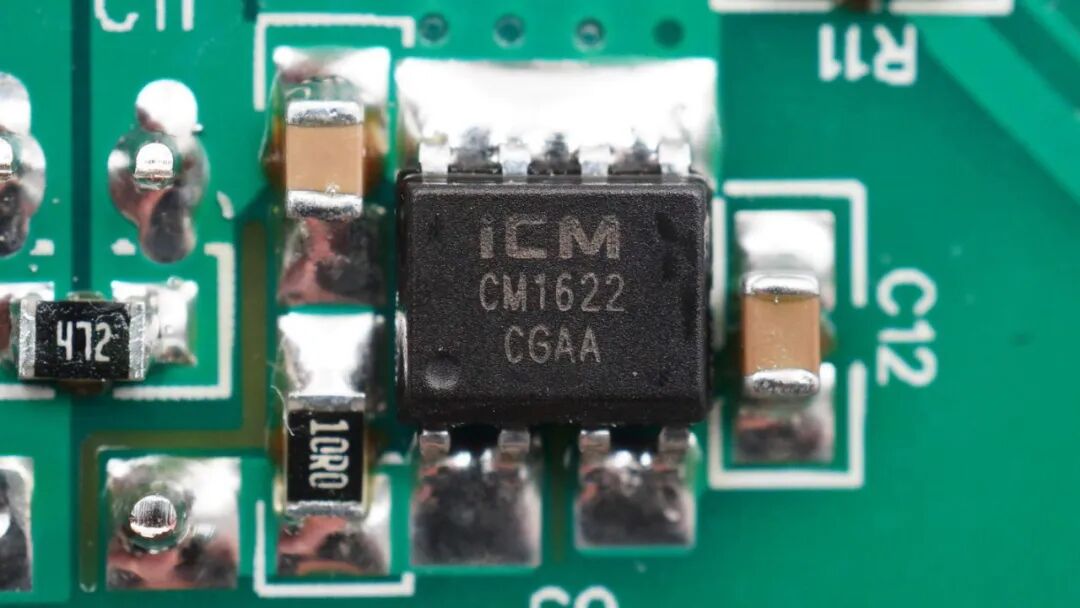

同步整流芯片同样来自创芯微 CM1622。

创芯微CM1622集成自供电电路，采用SOP-8 封装，支持3-12V宽电压输出，支持高端和低端同步整流。CM1622内置60V10mΩ功率管，支持最高300KHz工作频率，具有7nS的超快关断速度。

协议控制芯片来自富满微，型号为XPD730，采用TSSOP-16封装，支持PD2.0、PD3.0、PPS、QC2.0/3.0/3.0+等协议。

USB-C 快充输出小板如图所示。

小板上VBUS 开关管特写，丝印为 30P03Q。

低压滤波电容来自瑞隆电子。规格为 16V 680μF。

拆解完毕，最后放一张全家福。

充电头网总结

最后附上产品的物料清单，方便大家查阅。

太星电工这款壁插把插座扩展与快充做到了同一台机器里：正面两个翘板开关各自控制一路三孔插座，两个插座同时使用的额定容量为 1650W，右下角则是一个 USB-C 加一个 USB-A 的 1A1C 快充口。机身实测长 117.35mm、宽 55.29mm、厚 29.87mm。

USB 口实测支持 PD3.0、PPS、QC2.0/QC3.0、华为 FCP、三星 AFC、DCP 与 Apple 2.4A 等协议。单口使用时两个接口均可快充，双口同时接入则降为 5V/3.0A。

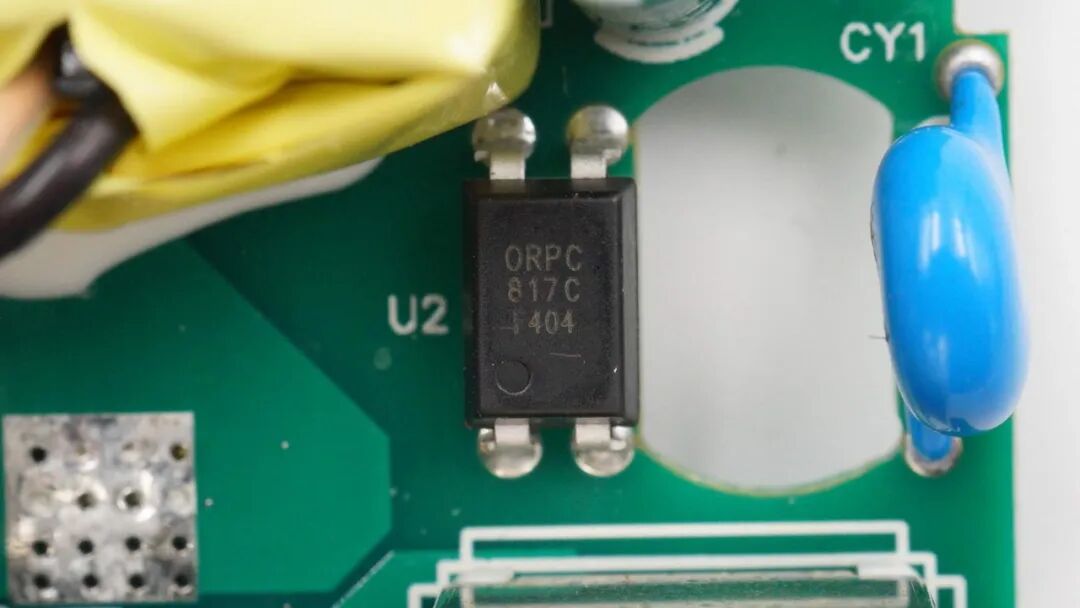

充电头网通过拆解了解到，快充电路采用创芯微 CM1766 搭配 CM1622，CM1766 内置 650V 功率管作初级主控，CM1622 内置 60V 10mΩ 同步整流管替代次级整流二极管，两颗均为 SOP-8 封装；初次级之间由一颗奥伦德 ORPC817C 光耦完成隔离反馈。协议部分由富满微 XPD730 控制器负责。

这款产品在插座用料与快充方案选型上都比较规矩：插座采用一体铜排、快充采用 25W 套片加协议芯片，适合需要把墙面插座扩容、同时又要给手机充电的使用场景。
