【内容目录】
一、美股算力链为何蒸发万亿？中国芯片如何反超？
二、 谁刺破了英伟达的算力泡沫？
三、 ASIC强在哪？海外大厂为何纷纷自研？
四、中国AI芯片到底能不能打？
五、英伟达GPU为何依然更强？
摘要
2026年10月中旬，全球AI算力市场迎来分水岭：一边，英伟达、CoreWeave、甲骨文等美股AI算力链数日内蒸发逾1万亿美元市值；另一边，中国本土AI芯片拿下国内66%的市场份额，非GPU架构出货量首次反超通用GPU。本文从三个层面拆解这场变局：金融层面，芯片原厂“担保客户贷款买卡”的融资模式难以为继，引发信贷市场重新定价；产业层面，推理已成为算力需求的大头，海外云巨头纷纷自研ASIC，把三年总成本压低56%，国产芯片也在DeepSeek-R1实测中追平甚至反超英伟达对华特供卡；长期来看，英伟达GPU凭借对算法迭代的适应力和系统级升级带来的跨代保值能力，依然稳居全球算力顶端。
美股算力链为何蒸发万亿？中国芯片如何反超？
2026年10月中旬，美国9月CPI同比反弹至 3.7%，10年期美债收益率冲高至 5.365%。信贷市场随之重新定价，全球科技股数日内蒸发逾 1万亿美元 市值。
曾被视为“算力印钞机”的英伟达及其产业链，成了这轮下跌的重灾区：
• 英伟达（NVIDIA） 股价下挫逾 4%，市值缩水 2,000亿美元；
• 高杠杆算力云龙头 CoreWeave 单日暴跌 15.46%，Nebius 与 IREN 分别下跌 15% 和 14%；
• 押注OpenAI基建的 甲骨文（Oracle） 大跌 9%；
• 上游同样承压：ASM跌9.6%、ASML跌6.6%、闪迪跌6%，费城半导体指数跌4.3%，台积电、AMD、博通、美光均跌逾 4%。
图01：AI产业链核心标的跌幅对比（%）
与此同时，中国AI芯片市场却完成了一次历史性逆转。2026年上半年，中国数据中心AI加速卡出货200.8万颗，本土品牌合计拿下约66%的份额；英伟达在华占比则从2024年的70%、2025年的55%，一路滑落至 34%。
架构层面也迎来首次反超：上半年国内非GPU芯片（NPU、ASIC等）出货101.6万颗，同比增长80%，首次超过通用GPU（99.1万颗，同比下降26%），占比达50.6%。厂商方面，华为昇腾 以 28% 的份额紧逼英伟达，阿里平头哥（7%）、寒武纪（5%）、百度昆仑芯（4%）、海光信息（3%） 紧随其后。
图02：2026年上半年核心芯片厂商出货量与市场份额
谁刺破了英伟达的算力泡沫？
说白了，这轮暴跌的根源是一套“借钱买卡、以卡借钱”的循环游戏玩不下去了。CoreWeave这类算力云公司自身没钱，靠英伟达等芯片原厂出面担保去贷款买卡；原厂把卖卡收入记成高毛利营收，客户再拿买来的GPU做抵押继续借钱——英伟达、AMD、博通三家为此背上的担保敞口合计约 4,900亿美元。2026年10月，这条链条接连出事：CoreWeave 因机房迟迟通不上电，债券收益率飙至 15%；Volta Digital 手握11万张B200却“有卡无电”，高盛和摩根大通拒绝为其37亿美元贷款包销；而让险资敢于放贷的“GPU残值保险”，承保方竟是一家 无评级、无公开财报的初创公司Corgi，且新芯片发布导致的老卡贬值根本不赔。再加上微软、Meta等云大厂把GPU折旧年限从3年拉长到 6年 来美化利润，华尔街终于意识到：这场“算力次贷游戏”已难以为继。
ASIC强在哪？海外大厂为何纷纷自研？
▍ 推理时代算总账：ASIC增速达GPU的2.8倍，三年TCO降56%
随着AI算力的重心从训练转向推理（推理占比已达65%–75%），继续为通用GPU支付高额溢价和电费，越来越不划算。2026年，全球定制AI ASIC出货量同比增长44.6%，是通用GPU增速（16.1%）的2.8倍，台积电CoWoS产能中GPU与ASIC的比例也已达到 6:4。
成本差距更加直观：同等算力下，英伟达H100集群的三年总拥有成本（TCO）高达 1.77亿美元，谷歌TPU v6集群仅需 7,850万美元——三年TCO降低56%，单Token成本下降50%–67%。这笔账推动北美四大云厂在2026年大举换装：谷歌TPU约90万颗、亚马逊AWS约60万颗、微软Maia约25万颗、Meta MTIA约18万颗。

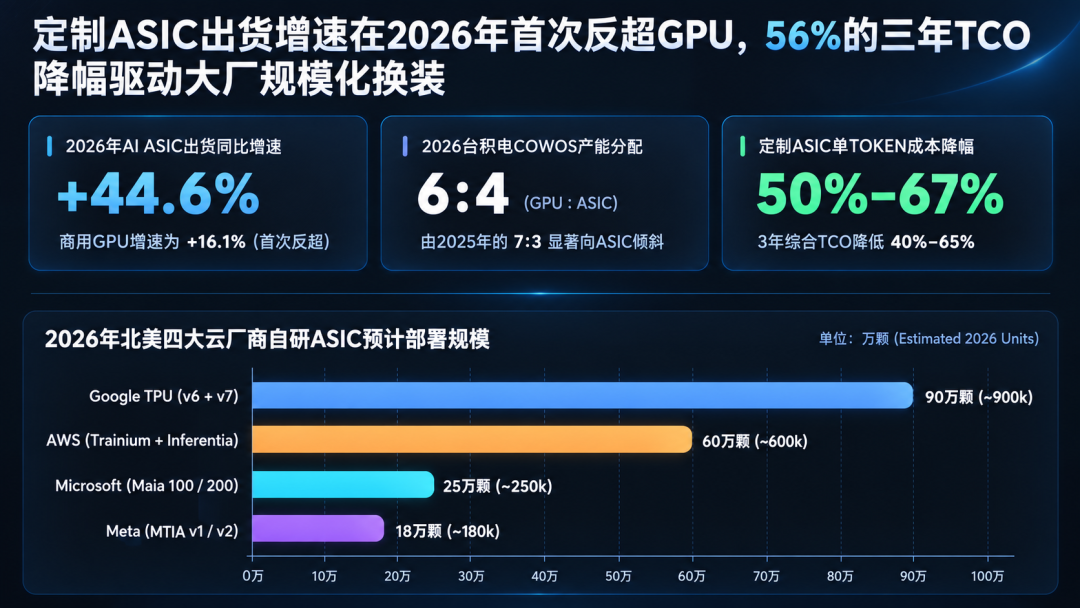

图03：定制ASIC出货增速在2026年首次反超GPU，56%的三年TCO降幅驱动大厂规模化换装
▍ 架构本质差异：脉动阵列 + 大容量SRAM vs 通用SIMT动态调度
• 通用GPU（SIMT架构）：为了兼容任意算法，芯片里 30%–40%的晶体管面积 都用在线程调度、分支预测和缓存一致性控制上，数据还要在寄存器、缓存与HBM之间反复搬运，相当于交了一笔高昂的“灵活性税”。
• 专用ASIC（DSA架构）：砍掉复杂的硬件动态调度，改由编译器在运行前排好指令；省下的面积全部用来堆 二维脉动阵列（数据在计算单元间直接流转，无需反复读写寄存器） 和 数百MB的片上SRAM，把矩阵乘法的每瓦能效推向极限。
图04：通用GPU与专用AI ASIC微架构对比图
▍ 海外五大巨头自研ASIC方案与实测战绩
借助博通（占定制芯片市场55%–60%份额）和Marvell的设计服务，海外大厂的自研芯片已经能和英伟达正面过招：
1. Google（TPU v7 Ironwood）：3nm工艺，单卡FP8算力 4,614 TFLOPS，直逼B200；配备 192GB HBM3e（带宽7.4 TB/s），借助光交换网络单集群可直连 9,216颗，支撑Gemini全系列的训练与推理。
2. OpenAI（3nm Jalapeño）：与博通联合打造，功耗仅 700W，是GB200/GB300（1,400W）的一半。Hot Chips 2026实测显示，它在 GPT-OSS 120B、DeepSeek R1（670B）、Kimi K2.5（1T） 上全面胜出：每千瓦峰值吞吐高1.5–1.9倍，单用户解码快2.7–4.1倍，延迟低1.7–3.6倍。
3. 亚马逊AWS（Trainium2/3）：Trainium2配备 96GB HBM3（2.9 TB/s），正与Anthropic共建规模超 40万颗 的“Project Rainier”集群，性价比高出30%–40%；3nm的Trainium3算力再翻一倍。
4. 微软（Maia 200）与 Meta（MTIA v2/v3）：微软淘汰初代Maia 100后，2026年部署了25万颗支持FP8和HBM3e的3nm Maia 200；Meta则部署18万颗 MTIA v2/v3，接管推荐系统与Llama推理。
中国AI芯片到底能不能打？
国产芯片之所以能在上半年拿下66%的份额、让英伟达H20失宠，关键在于七大主力厂商在核心工程指标和 DeepSeek-R1（671B满血MoE） 实测中已经全面达标：
图05：中美主力算力芯片关键工程指标对标（面板一：板载显存容量）
图06：中美主力算力芯片关键工程指标对标（面板二：显存吞吐带宽）
图07：中美主力算力芯片关键工程指标对标（面板三：热设计功耗与实测工程效能）
单卡制程上，国产7nm与台积电3nm/4nm仍有代差。华为的解法是“以集群补单卡”，推出 “灵衢（UnifiedBus）全光互连超节点”：已商用的 Atlas 384 用全光互连把384颗910C耦合成一台逻辑上的“巨型计算机”（总带宽 192 TB/s，延迟 低于2.1微秒）；最新的 Atlas 950 更扩展到 8,192张950DT（FP8算力8 EFLOPS、统一内存1,152 TB），在集群层面抹平了单卡差距。
英伟达GPU为何依然更强？
既然海外大厂纷纷自研ASIC、国产芯片也拿下了66%的份额，英伟达GPU是不是已经不再是最好的芯片？恰恰相反。如果把时间拉长到 3–5年，从算法适应力和资产残值来算总账，英伟达通用GPU的护城河依然很深。
▍ 算法演进与“技术性折旧”：ASIC一旦遇上算法迭代就会沦为废铁
定制ASIC把计算逻辑“焊死”在硅片上，而AI算法每半年到一年就会发生剧变。通用GPU凭借 SIMT动态调度、可编程共享内存，以及AI自动生成CUDA算子，往往在新算法发布当天就能完成适配；ASIC则不得不面对残酷的 “技术性折旧”：

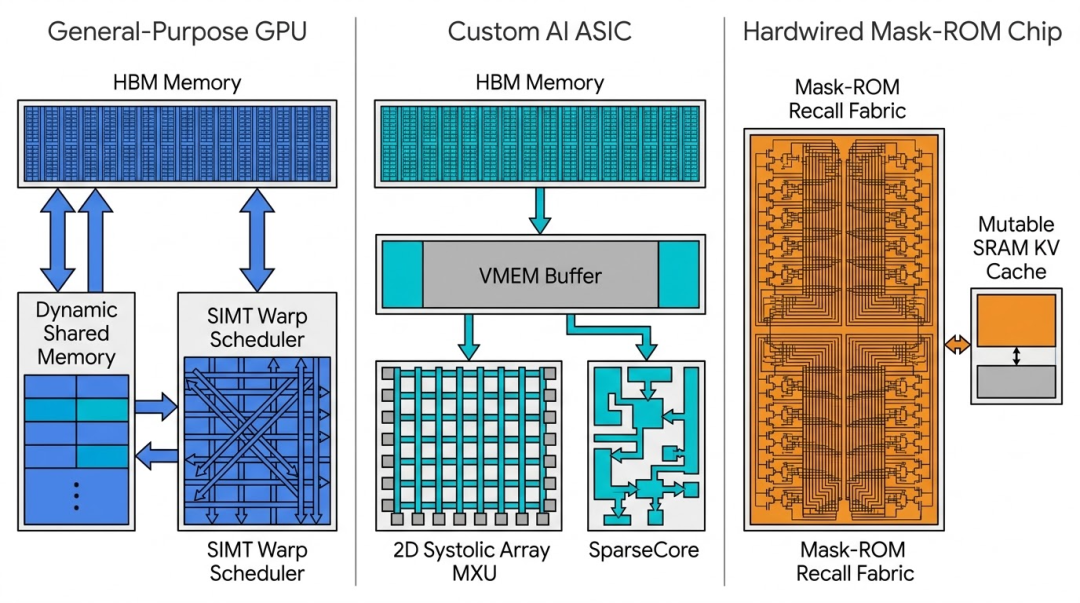

图08：通用GPU、定制ASIC与硬编码Mask-ROM三大微架构与技术折旧对比
• 硬件尺寸锁死利用率：谷歌 TPU v7 把矩阵计算单元（MXU）从 128×128 扩大到 256×256，但主流大模型（包括GQA与DeepSeek MLA）普遍采用 d_k = 128 的注意力头维度，放到 256×256 的阵列上，一半计算单元空转，利用率被锁死在50%以下；微软初代 Maia 100 更因押错了MXFP6/9精度格式，服役不到两年就在FP8时代被淘汰。
• 三大专用芯片“血本无归”的案例：
1. 特斯拉 Dojo D1（2025年8月团队解散）：放弃HBM，只靠440MB片上SRAM，撞上大模型的“内存墙”后被迫关停，特斯拉转头花百亿采购英伟达Blackwell；
2. Taalas HC1（2026年8月被AMD收购）：把Llama 3.1 8B的模型权重直接光刻在芯片里，模型一更新，芯片即报废，残值为零；
3. Cerebras CS-3（股价下跌67%）：44GB片上SRAM装不下万亿参数的MoE模型；OpenAI发现英伟达GPU配合投机采样同样能做到低延迟后，便把部分核心负载切回了GPU。
▍ 系统级协同进化：英伟达如何让GPU在服役多年后“越跑越快”？

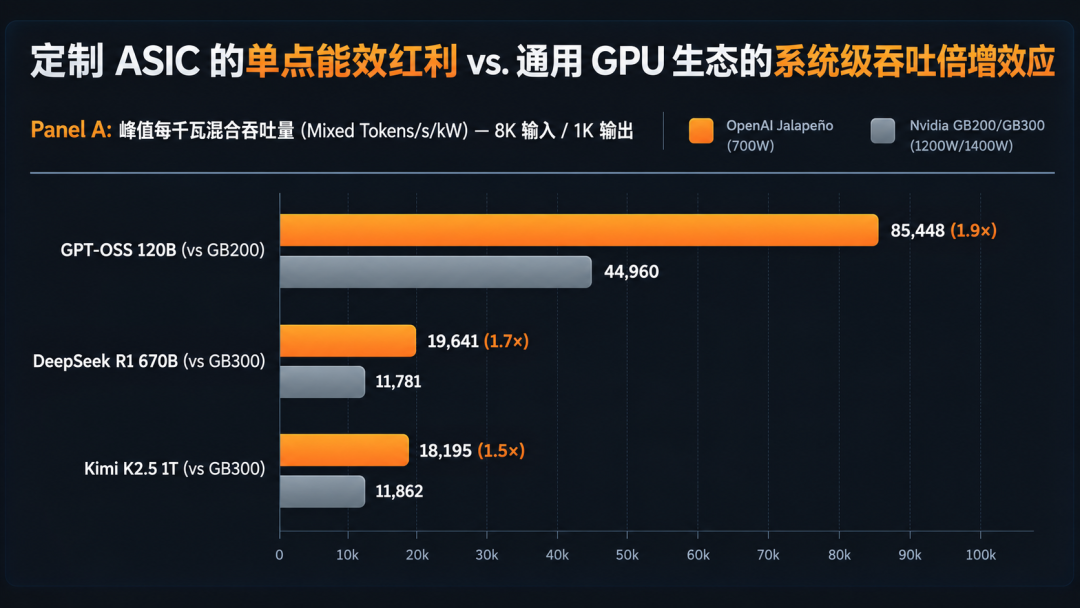

图09：定制ASIC的单点能效红利 vs. 通用GPU生态的系统级吞吐倍增效应（Panel A：峰值每千瓦混合吞吐量）

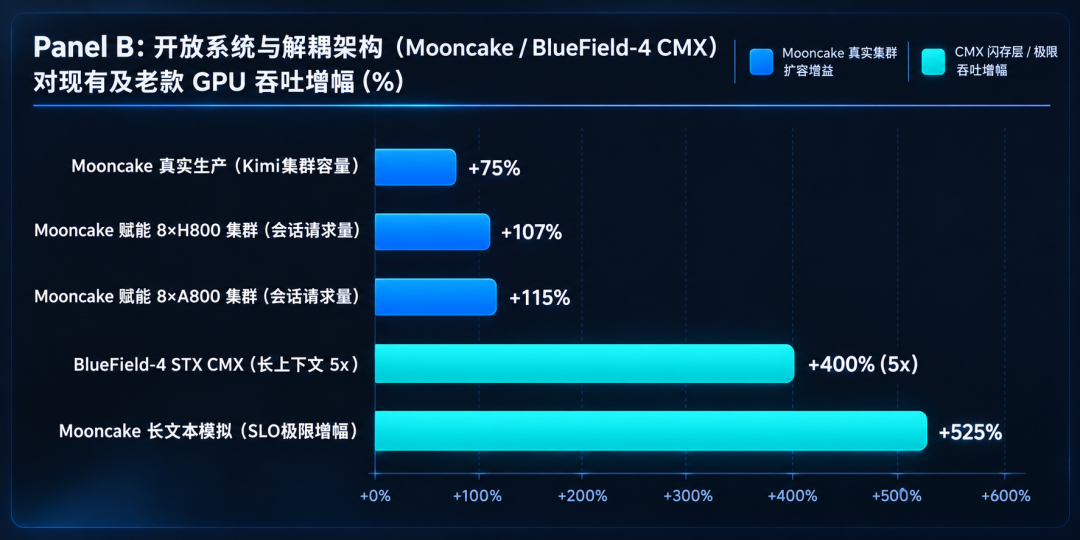

图10：开放系统与解耦架构（Mooncake / BlueField-4 CMX）对现有及老款GPU吞吐增幅（Panel B）
更重要的是，英伟达GPU拥有一套完整的跨代保值路径：第1–2年用于一线预训练 → 第3–4年转做微调与推理 → 第5–6年进入二级市场变现。在此基础上，英伟达还通过三项系统级升级，让老卡“越跑越快”：
1. 200亿美元收购Groq：推出集成256颗LPX芯片的 Groq 3 LPX机柜（SRAM带宽2,048 TB/s），与GPU组成“GPU负责预填充、LPX负责极速解码”的异构系统，单用户推理速度达 3,400 tokens/s，每兆瓦吞吐提升 35倍；
2. BlueField-4 STX与CMX共享闪存层：把闪存池化为一层“G3.5上下文内存”，长文本智能体推理的吞吐和能效比均提升 5倍；
3. Mooncake PD分离架构：把预填充（Prefill）与解码（Decode）拆开，并借助RDMA扩展KV Cache，不换芯片就能让 三年老卡8×H800吞吐提升107%、四年老卡8×A800提升115%，长文本场景下更是暴增525%。
一颗专用ASIC从出厂那天起，性能就被焊死，此后每天都在贬值；而一颗英伟达GPU在出厂三年后，仍能靠软件和系统的进化跑出翻倍的吞吐量。这正是英伟达在经历万亿市值震荡后，依然稳居金字塔尖的底牌。
