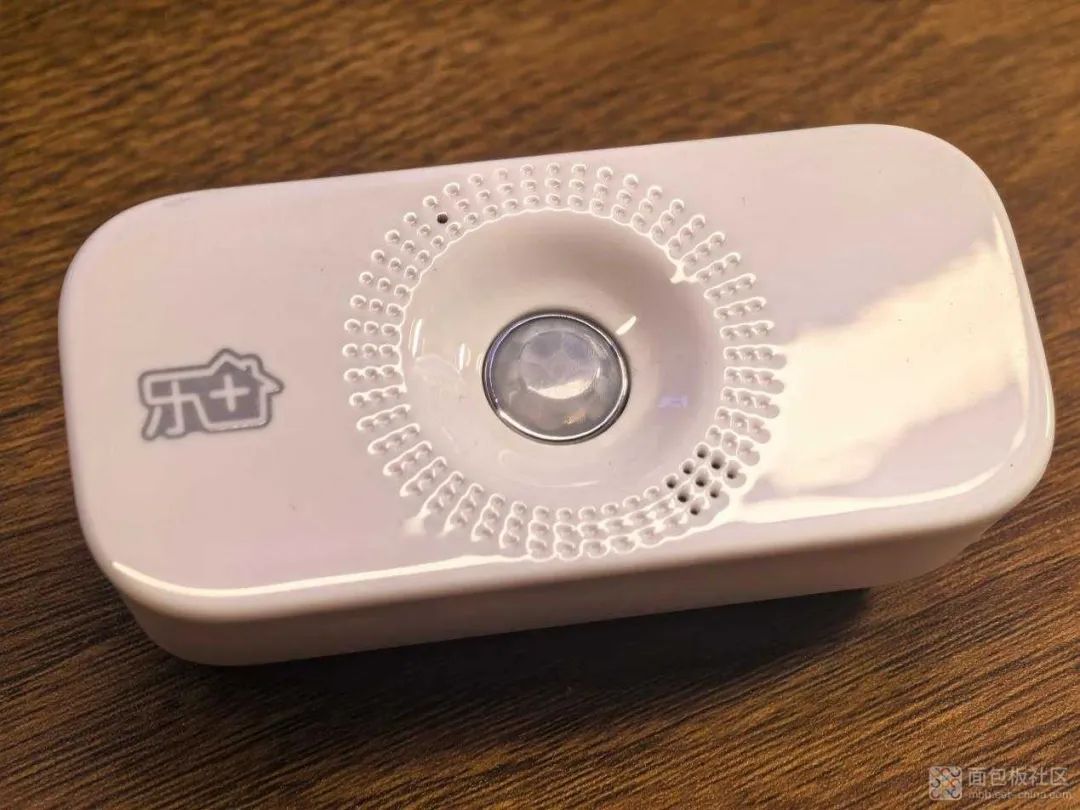

今天来拆解一个乐家的人体传感器，这个人体传感器我觉得比你家的好玩很多。传感器整体呈长条形，中间位置有开口来放置人体传感器，开口的一圈有类似喇叭透声孔一样的结构，猜测这里应该有什么传感器或指示灯在。
我们看它的底座这里，和上方的探测部分是转轴连接的，就是说它的底座可以来回的旋转调节角度。
我们翻到另外一面，在这一面可以看到有一个孔，这个孔里面应该有个按键，可能是用于配对或者复位使用的。要翻到另外这一面的时候，底座也会活动。
我们来看一下底面，活动底座上面有3M不干胶，可以粘贴在一些物体表面，通过角度调节对准需要检测的范围。
我们拉进来看一下顶部的探测位置。透镜周围有一圈碗状的结构，不知道能不能聚集一些红外线来。
机壳外面没有螺丝，通过卡扣固定前面板和后壳。用撬杠把顶盖给撬掉，便可以露出里面的电路板部分了。可以看到里面的东西并不多，主要集中在中间和右侧。
我们拉进来看，右侧红色的应该是一个无线模组，通过这个模组可以连接到物联网中控上。中间是人体传感器以及蜂鸣器。目测左侧这里应该也有一个什么东西，预留有丝印框，但是没有安装。
电路板上有螺丝固定，你们把螺丝拆掉就可以把电路板取出来了。这个时候整体来看一下这个小东西的所有部分，一个上盖，一个底壳，一个电路板，几颗螺丝。
我们来看这个壳，这是我这个小东西里面最喜欢的部分，它立起来之后这个角度非常适合放在桌面上。然后我把它的盖板改装成一个小显示屏，显示个歌词什么的都非常不错。

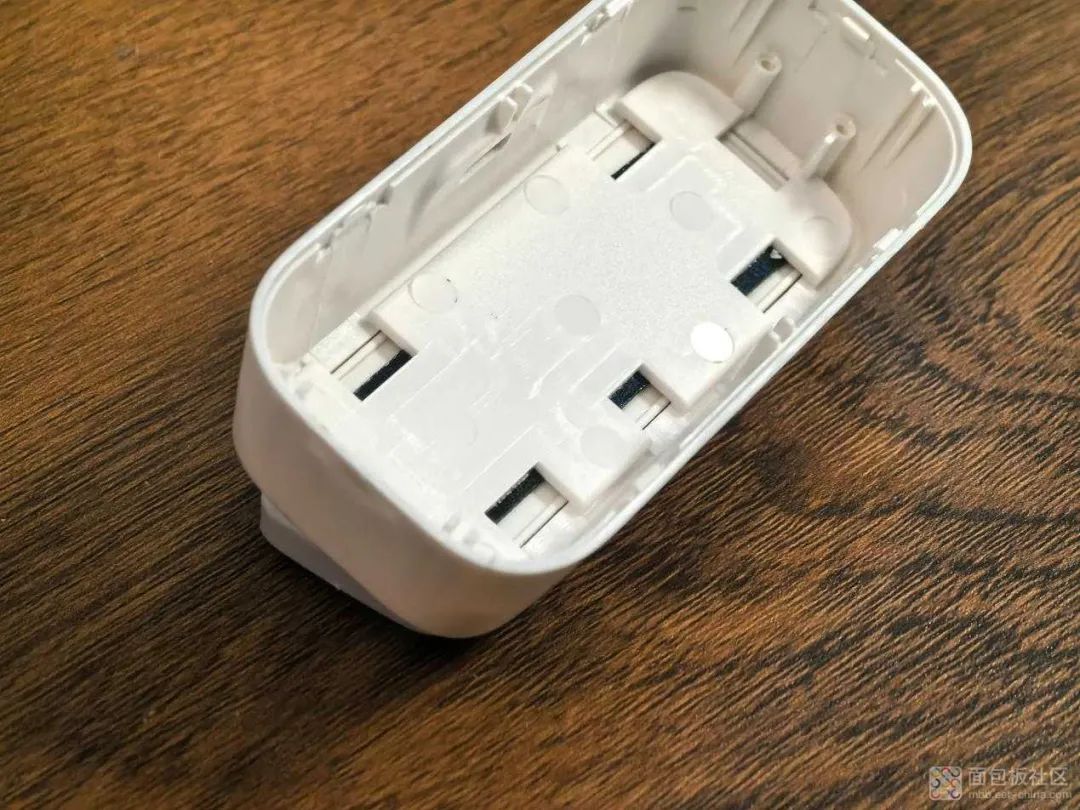

我们可以看到在壳体的内部有几个开孔，这里是个卡槽，固定着底下的转轴。把这个往左往右都可以转动。
我们再来看这块主板，取出来看就比较清楚地看到左中右三部分了。

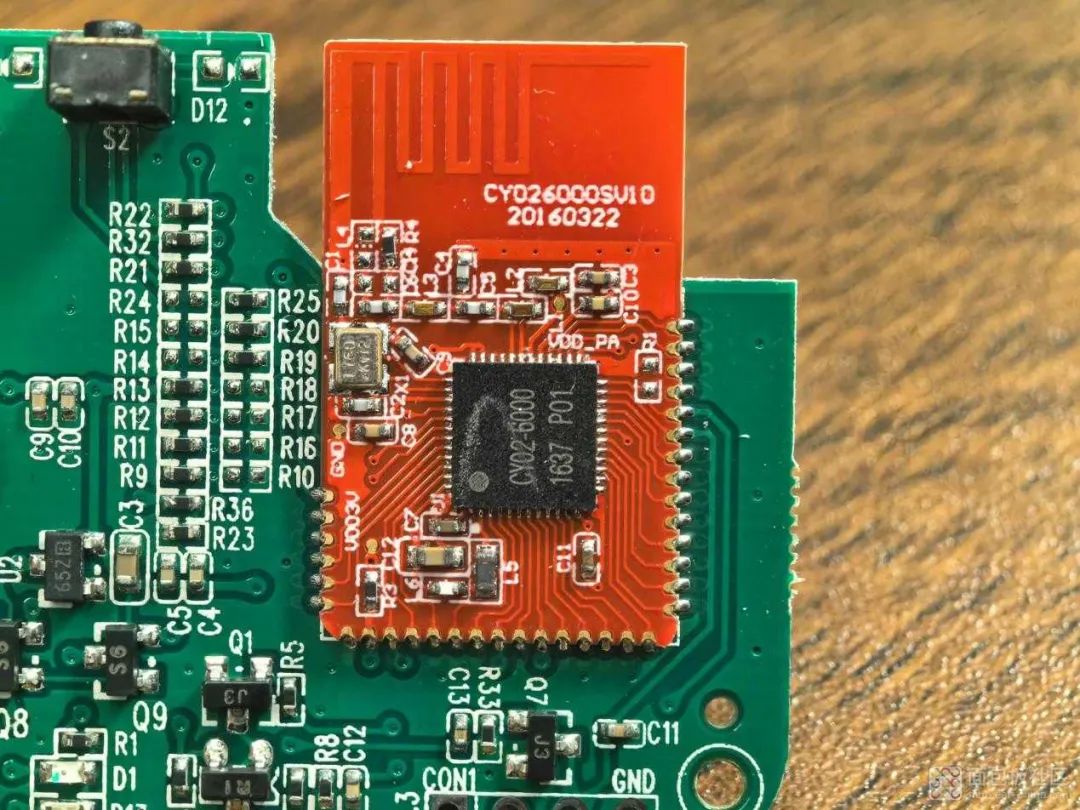

我们看右侧这个蓝牙模组，它的丝印是CY02-6000，可以看到模组上有2016年3月22日的丝印标记。
我们拉进来看中间这个像相机传感器的就是人体传感器了，它原本叫红外热释电，检测人体发出的红外信号和探测存在与否。
我们放到背面来看一下内置的电池。这块电池容量1000毫安时，它的尺寸是603048，电压3.7V。
电池通过引线直接焊接在电路板上，距离Micro USB接口还比较近。
在USB接口的左侧有一个小开关，再装上外壳后，这个地方并没有露出来，这应该是切换内部预设的功能的。
把机壳装上之后，又可以正常地使用。
这个小东西结构设计蛮好玩的，通过3M不干胶来进行粘贴固定。但是它不能单独使用，必须配合网关或者说控制器才能使用。
