硬件工程师的防反接电路设计指南

电子设计联盟 2025-08-23 08:00

在电子电路设计中,电源极性接反是一个常见的问题,它可能导致电路损坏甚至完全失效。为了保护电路免受这种反接问题的影响,硬件工程师们设计了多种防反接电路方案。这些方案不仅能够有效防止电源极性接反,还能在一定程度上提高电路的稳定性和可靠性。以下将详细介绍五种常见的防反接电路设计,包括其原理、电路组成、优点以及缺点。

一、二极管防反接电路


1、原理

二极管防反接电路利用了二极管的单向导电特性。二极管只允许电流从正极流向负极,而阻止反向电流的流动。当电源极性正确时,二极管导通,电流可以正常通过;而当电源极性接反时,二极管截止,电流无法流通,从而保护了后级电路。

2、电路组成

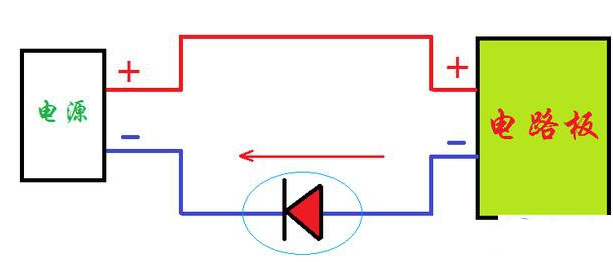

在电源正极与地之间串联一个二极管即可构成简单的二极管防反接电路。二极管的正极连接到电源正极,负极则连接到电路板的正极输入端。

资讯配图

3、优点

资讯配图

4、缺点

资讯配图

二、MOSFET防反接电路


1、原理

MOSFET防反接电路利用了MOSFET(金属氧化物半导体场效应晶体管)的栅极控制特性。通过控制MOSFET的栅极电压,可以使其在电源极性正确时导通,而在电源极性接反时截止,从而阻止反向电流。

2、电路组成

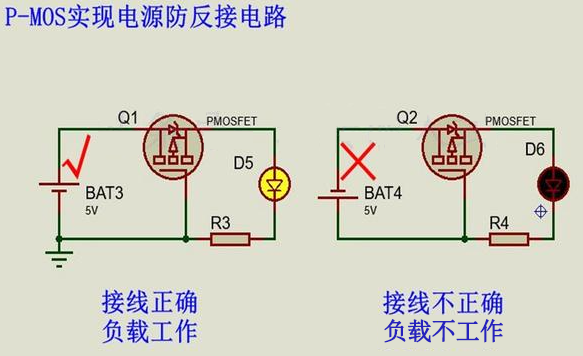

在电源正极和地之间串联一个P沟道MOSFET。MOSFET的栅极连接到电源正极,源极连接到电源输入端,漏极接地。当电源极性正确时,栅极电压使MOSFET导通;当电源极性接反时,栅极电压变化导致MOSFET截止。

资讯配图

3、优点

资讯配图

4、缺点

资讯配图

三、继电器防反接电路


1、原理

继电器防反接电路利用了继电器的开关特性。继电器的触点可以在电源极性正确时闭合,允许电流通过;而在电源极性接反时断开,阻止电流流通。

2、电路组成

在电源正极和地之间串联一个继电器触点。继电器线圈由电源正极供电。当电源极性正确时,线圈得电,触点闭合;当电源极性接反时,线圈失电,触点断开。

资讯配图

3、优点

4、缺点

资讯配图

四、PNP晶体管防反接电路


1、原理

PNP晶体管防反接电路利用了PNP晶体管的截止特性。当电源极性正确时,PNP晶体管导通,允许电流通过;而当电源极性接反时,PNP晶体管截止,阻止电流流通。

2、电路组成

在电源正极和地之间串联一个PNP晶体管。晶体管的基极连接到电源正极,发射极连接到电源输入端,集电极接地。当电源极性正确时,基极电流使晶体管导通;当电源极性接反时,基极电流消失,晶体管截止。

3、优点

4、缺点

五、双向TVS管防反接电路


1、原理

双向TVS(瞬态电压抑制)管防反接电路利用了双向TVS管在超过阈值电压时的导通特性。当电源极性正确时,TVS管截止,电流正常通过;而当电源极性接反时,反向电压超过TVS管的阈值电压,TVS管导通,形成短路,从而保护后级电路。

2、电路组成

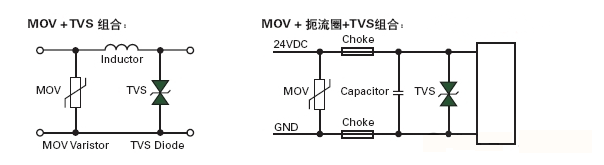

在电源正极和地之间并联一个双向TVS管。当电源极性接反时,TVS管导通,将反向电流引导到地,保护电路板。

资讯配图

3、优点

4、缺点

六、总结


以上介绍了五种常见的防反接电路设计,每种方案都有其独特的优势和局限性。二极管防反接电路以简单和低成本著称,但存在压降和效率问题;MOSFET防反接电路适合大电流应用,但需要额外的控制电路;继电器防反接电路适用于高电压和大电流场景,但成本和体积较大;PNP晶体管防反接电路结构简单且成本低,但存在电压损失;双向TVS管防反接电路适合小电流应用,但响应速度有限。

在实际应用中,硬件工程师需要根据具体的设计需求,如电流大小、电压范围、成本限制以及电路板空间等,选择最合适的防反接方案。


本文内容来源于网络,如涉及作品内容、版权和其它问题,请联系工作人员微(13237418207),我们将在第一时间和您对接删除处理!
投稿/招聘/广告/课程合作/资源置换 请加微信:13237418207
资讯配图

【推荐资料】开关电源设计必备秘籍!PCB与LAYOUT优化全解

2025-08-21

资讯配图

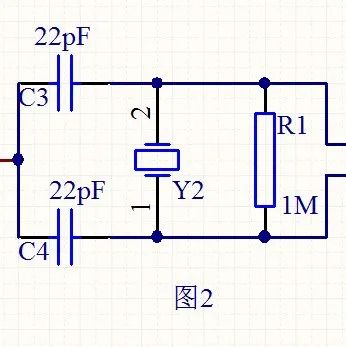

晶振电路里的1MΩ电阻,到底有啥用?怎么选?
