前言：笔者在总结这篇文章的时候也自己学习了，若有不全的地方请见参考资料！（注：参考资料见文末）
一、简介：表面粗糙度展开，详细解答了其定义（零件加工表面的微观几何形状特征）、产生原因（材料塑性变形、机械振动等）及对摩擦磨损、疲劳强度等的影响；介绍了我国相关国家标准（GB/T 3505 - 2000 等）、基本术语（实际轮廓、取样长度等）、基本评定参数（Ra、Rz、Ry） 及附加参数；说明了表面粗糙度的符号代号含义、标注规范；阐述了参数选择原则（兼顾功能与经济性），不同 Ra 值的表面特征、应用场景及对应经济加工方法，还分析了其对配合性质、耐磨性等多种功能的影响
二、问答
27．表面粗糙度标注时要注意哪些？
答：高度参数选用Ra时，标注时可省略其代号，选用Ry、Rz时，代号不能省略。
图样上给定的表面粗糙度代号是对完工后的表面要求，一般只需注出符号及参数允许值即可。如对零件表面功能有特殊要求（加工纹理、加工余量等附加要求），可在基本符号周围可标注有关的参数或代（符）号。
28．表面粗糙度符号如何画法？
答：见图1
图1
d' =h/10；H=1.4h；h为字体高度。
29．表面粗糙度标注方法有哪些？示例1
答：见图2
图2
表面粗糙度代(符)号应注在可见轮廓线、尺寸线、尺寸界线或它们的延长线上。符号的尖端必须从材料外指向表面。
30．表面粗糙度标注方法有哪些？示例2
答：见图3
图3
中心孔工作表面、键槽工作面、倒角、圆角的表面，可以简化标注。
31．表面粗糙度标注方法有哪些？示例3
答：见图4
图4
齿轮、渐开线花键、螺纹等工作表面没有画出齿(牙)形时的标注方法。
32．表面粗糙度标注方法有哪些？示例4
答：见图5
图5
同一表面有不同的表面粗糙度要求时，须用细实线画出其分界线，并注出相应的表面粗糙度的符号和尺寸。
33．表面粗糙度标注方法有哪些？示例5
答：见图6
图6
需要表示局部热处理或局部镀涂时，应用粗点划线画出其范围并标注相应的尺寸，也可将其要求注写在表面粗糙度符号内。
34．表面粗糙度标注方法有哪些？示例6
答：见图7
图7
零件连续表面及重复要素(孔、槽、齿……等)的表面和用细实线联接不连续的一表面，其代(符)号只标注一次。
35．表面粗糙度标注方法有哪些？示例7
答：见图8
图8
零件大部分表面要求相同时，在右上角统一标注，并加注“其余”二字。为了简化标注，或位置受到限制时，可标注简化代号，也可采用省略注法，但必须在标题栏附近说明这些简化代(符)号的意义。采用统一标注和简化标注时，其代号和文字说明均应是图形上其它表面所注代号和文字的1.4倍。
36．表面粗糙度参数和各项规定注写的位置如何规定？
答：见图9
73．表面粗糙度的标注方法有哪些？规范1
答：表面粗糙度代号中数字和符号的方向必须按下图规定标注。见图10
图10
74．表面粗糙度的标注方法有哪些？规范2
答：带横线的表面粗糙度符号应按下图标注。见图11
图11

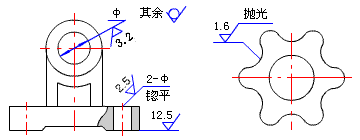

75．表面粗糙度的标注方法有哪些？规范3
答：符号的尖端必须从材料外指向表面，使用最多的一种粗糙度代号统一注在图样右上角，前面加注“其余”二字。见图12
图12
76．表面粗糙度的标注方法有哪些？规范4
答：当所有表面粗糙度要求相同时，可统一注在图样右上角。见图13
图13
77．表面粗糙度的标注方法有哪些？规范5
答：同一表面上有不同的表面粗糙度要求时，须用细实线画出其分界线。见图14
图14
78．表面粗糙度的标注方法有哪些？规范6
答：连续表面及重复要素（孔、槽、齿等）的表面和用细实线连接的不连续表面，其表面粗糙度代号只标注一次。见图15
图15
79．表面粗糙度的标注方法有哪些？规范7
答：当地方狭小或不便标注时，代号可以引出标注。见图16
图16
80．表面粗糙度的标注方法有哪些？规范8
答：为简化标注或标注位置受到限制时，可标注简化代号，也可采用省略注法（见下图），但应在标题栏附近说明简化代号的意义。见图17
图17
81．表面粗糙度的标注方法有哪些？规范9
答：需将零件局部热处理或镀（涂）时，应用粗点划线画出其范围并标注相应的尺寸，也可将要求注写在表面粗糙度符号内。见图18
图18
82．表面粗糙度的标注方法有哪些？规范10
答：中心孔的工作表面、键槽工作面、倒角、圆角的表面粗糙度代号，可按下图简化标法。见图19
图19
83．表面粗糙度的标注方法有哪些？规范11
答：齿轮、渐开线花键、螺纹等工作表面没有画出的齿（牙）形时，其表面粗糙度代号可按下图方式标注。见图20
图20
84．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：取样长度应标注在符号长边横线的下面表示取样长度I= 2.5mm。
85．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：粗糙度要求由指定的加工方法获得时，可用文字标注在符号长边的横线上面。
86．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：需要控制表面加工纹理方向时，可在符号的右边加注纹理方向符号。
87．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：加工余量应标注在符号的左边表示加工余量为 2mm。
88．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：表示镀（涂）覆前的表面粗糙度值的标注。
89．表面粗糙度的其他标注代号为
时，它的意义是什么？
答：表示镀（涂）覆或其它表面处理后的表面粗糙度值的标注。
90．表面粗糙度的选择对哪些各种功能产生影响？
答：表面粗糙度对各种功能产生影响：如摩擦系数、磨损、疲劳强度、冲击强度、耐腐蚀性、接触刚度和抗振性、间隙配合中的间隙、过盈配合中的结合强度、测量精度、导热性、导电性和接触电阻、密封性、粘结强度、涂漆性能、镀层质量、流体流动阻力、对光的反射性能、食品卫生、外观、喷涂金属质量、钢板冲压时的润滑作用等。
91．表面粗糙度的选择对配合性质有什么影响？
答：影响配合性能的可
靠性和稳定性。对间隙配合，由于初期磨损，峰顶会很快磨去，使间隙加大；对过盈配合，装配
压合时，也会挤平波峰，减少实际有效过盈，尤其对小尺寸配合影响更为显著。因此，配合性质
稳定性要求高的结合面、动配合配合间隙小的表面、要求联接牢固可靠，承受载荷大的静配合的
Ra值要低，同一公差等级的小尺寸比大尺寸（特别是1-3级公差等级）、同一公差等级的轴比孔的!"值要小，而且配合性质相同，零件尺寸愈小，它的Ra值愈小。
92．表面粗糙度的选择对耐磨性有什么影响？
答：加工后的零件表面，由于存在峰谷，使接触表面只是一些峰顶接触，从而减小了接触面积，比压增大，磨损加剧。因此，摩擦表面比非摩擦表面、滚动摩擦表面比滑动摩擦表面的运动速度高，单位压力大的摩擦表面的Ra值要小。
