好玩！把可调电源改造了一下，现在天天使唤“同事”开机干活...

👇成品展示

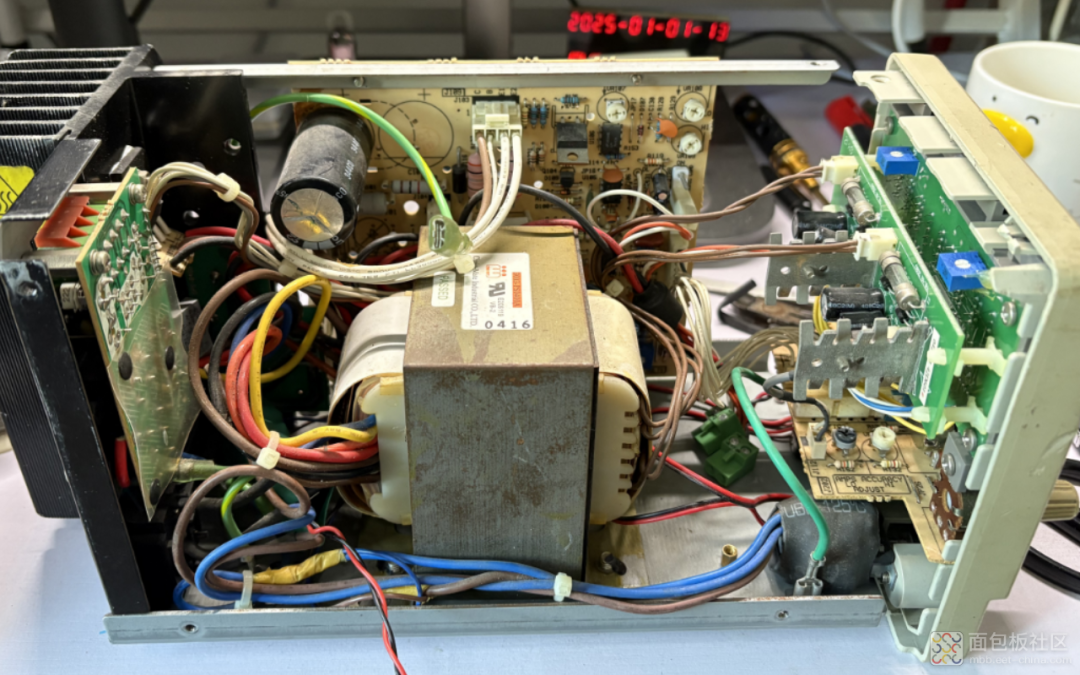

我有一款老电源，陪我几十年，做过很多DIY，也是有感情了不舍得扔，但是它有个弱点，就是没有软开关，调试板子重新上下电的时候都比较麻烦 —— 要么捏夹子，要么生猛的断~220V。捏夹子嫌累手，断220怕有过冲。那就自己搞个语音控制的吧。

左边是常用的电源夹子。右边是过冲波形，绿色的是~220v的开关，这台电源没有软开关，硬控220v后，从波形中可知过冲0.8v。

有些朋友可能不太清楚我说的硬开关和软开关是什么，找来一台电源，标注一下。标号1是硬开关，直接220v给整个电源上电。标号2是软开关，控制每个通道的输出。

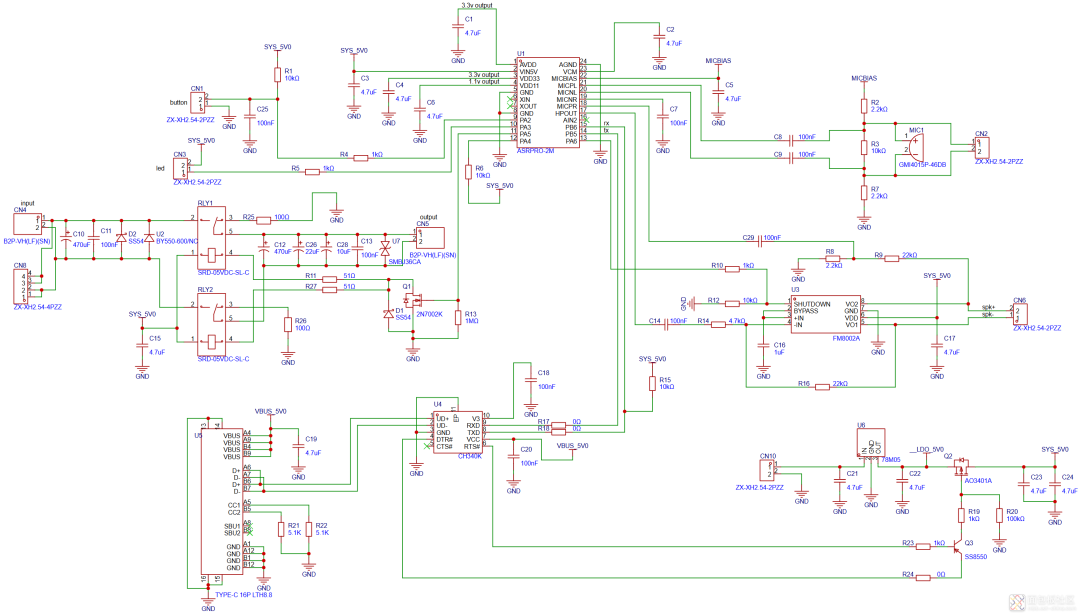

分清软硬开关那就开整，我的设计思路很简单，那就是用继电器通断。两种人机交互方式，一是语音，而是按键。需求明确，很快原理图出来了。原理图包括5大部分，分别是电源，软件下载电路，功放电路，继电器电路，语音识别电路。

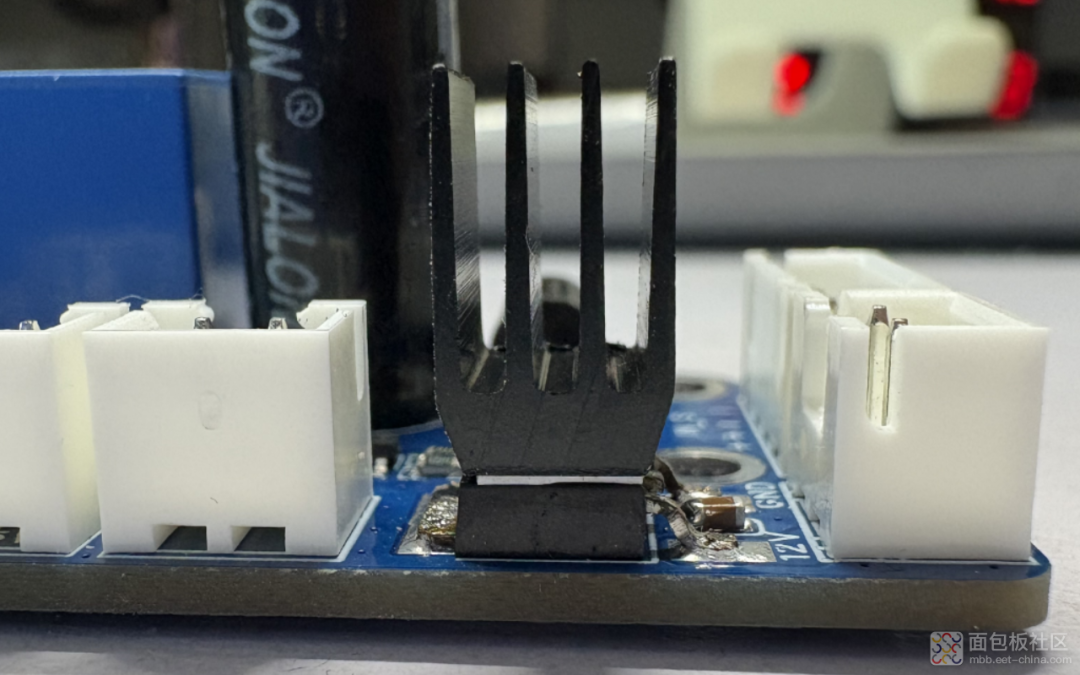

电源采用的是众所周知的7805 LDO。12.0v输入，5.0v输出。加了个PMOS是为了下载软件时候的自动冷启动，就不需要手动断电了。语音芯片需要编程与下载，冷启动的目的是让片内ROM程序重新把芯片引导到UART下载模式。

如今电脑都没串口了，本设计用的是USB转UART芯片CH340K。USB用的是type-c接口，DTR和RTS接到了自动冷启动电路上了，RXD和TXD接到了语音处理芯片上了。

功放采用的是单通道方案，5V电压时，最大驱动功率1.5W（8Ω负载）和2.0W（4Ω负载），在这里听个响就行。其中R8，R9和C29是AEC回声消除电路，接到了语音处理芯片上。

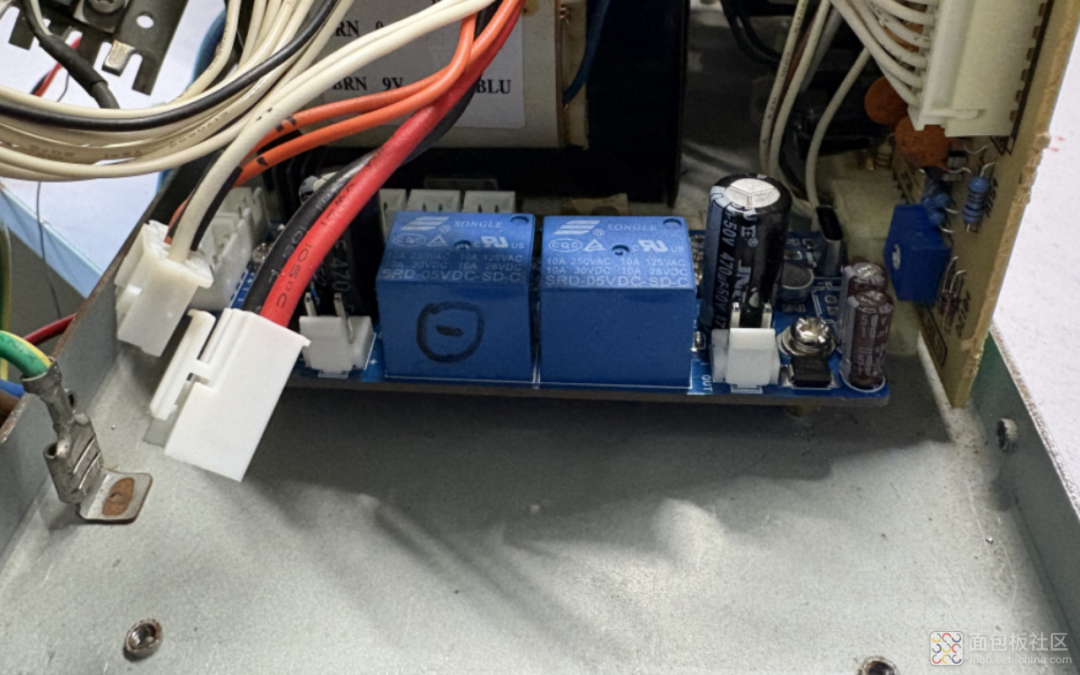

继电器电路，通过两个继电器电路断开直流输出的正负极。Output端加了不少电容，如果有电容一定要有放电电路，避免高压切低压的时候烧毁负载，R25和R26就是给电容放电的，尽管R26没啥用，放电回路都是接GND的。

语音芯片采用的是ASRPRO-2M，可实现离线语音处理，但是只是预存的语音，这颗芯片有2M的内置Flash，也能存很多固定语音了。值得注意的是虽然芯片是5.0v供电，但芯片内置3.3v LDO，所有IO的电源域都是3.3v，不是5.0v。我在画图的时候就搞错了，幸好它的引脚兼容5.0v的电平逻辑，否则又得重新设计板子了。

其他电路还包括麦克风，按键，指示灯等等。这里就不一一罗列了，具体请看第一张原理图。

原理图画完了，那就开始画PCB了，很快一张两层的PCB完成了，红色是顶层，蓝色是底层。如果有朋友想套用这个PCB的时候，请不要应用于大于40v以上的电源里，更不能用于220v市电里，因为爬电距离不够。我的应用里是30v、3A可调电源。
