IGBT是一个超级电子开关，它能耐受超高电压。
我们家中插座里的市电交流电电压是220V，而薄如纸张的IGBT芯片能承受的电压最高可达6500V。我们一般家庭里家用电器全部开启最大电流也不会超过30A，而一颗指甲盖大小的IGBT芯片就能流过约200A的电流!

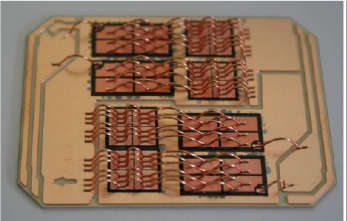

下图是安装在基板上的4个IGBT芯片 和4个二极管芯片。
但是，像这样裸露的芯片是不能直接用的。我们需要把芯片再封装到一个外壳里面，外壳中再填充绝缘的材料，把芯片的电极引到外端子上，就形成了能够使用的IGBT产品。
路图中的IGBT我们一般用下图来表示，G表示门极gate ，它用来接收指令。C表示集电极collector，E表示发射极emitter，集电极和发射极用来导通电流。平时IGBT是截止的，一旦门极接收到一个开通指令，电流就会源源不断地从集电极到发射极之间流过。
高电平来临时，器件开通；低电平来临时，器件就关断。
