随着技术不断迭代，市场对高性能、小型化电子器件的需求日益旺盛，这使得晶圆切割（也称裂片）工艺的精度控制与效率提升变得愈发关键。作为芯片制造流程中处于先进封装环节的后端工序，其核心功能在于将晶圆分割成独立芯片，为后续的芯片键合工序筑牢基础。这道工序的核心价值，在于分离单个芯片时能完好保留晶圆内部的精密结构与电路。判断切割工序成效的关键指标，主要聚焦于分离后芯片的品质、产出数量以及整个过程的效率。为实现这些目标，业界已研发出多种切割技术，每种技术都有其独特的优势与局限。本文将深入探讨晶圆切割在半导体制造中的重要价值、已投入应用的各类技术，以及在应对复杂半导体设备时涌现的前沿创新成果。
晶圆切割的核心要求，在于分离单个芯片时确保内部精密结构与电路不受损坏。这一环节的加工质量与成品率，直接关联着芯片的最终性能表现，也对整个制造流程的效率高低产生重要影响。为达成这一核心目标，行业内已应用多种切割技术。这些技术在实践中各有侧重，既具备独特的优势，也存在一定的局限性，共同构成了适应不同场景需求的解决方案体系。
半导体晶圆是一类薄平的半导体材料圆片，主要由硅构成，常被用作集成电路（IC）及其他电子器件的基底材料。它是搭建单个电子组件与电路的基础，各类材料层和图案层会在晶圆表面逐层堆叠形成复杂结构。凭借出色的电子性能，硅成为半导体晶圆最常用的材料。通过添加掺杂剂，硅既能成为优良的绝缘体，也可作为导体；加之储量丰富，这些特点让硅成为半导体领域兼具成本效益的优选材料。此外，锗、氮化镓（GaN）、砷化镓（GaAs）、碳化硅（SiC）等材料在特定场景中有用武之地，但它们的市场占比远低于硅。半导体晶圆的制作流程始于大尺寸单晶硅锭的制备，常用工艺为直拉法与区熔法，这两种方式均需在高纯度硅熔池环境中调控硅晶体的生长节奏。晶锭制成后，需借助高精度金刚石切割设备将其剖切成薄片状的晶圆。之后，晶圆会经过抛光处理以达到镜面级光洁度，为后续制造环节提供无缺陷的表面基础。
紧接着，晶圆将进入一系列精密制造工序，包括光刻、蚀刻与掺杂等，这些步骤会在晶圆表面构建出包含晶体管、电阻、电容及互连结构的复杂电路图案。这些图案分布在多个层级，每个层级在电子器件中都承担着特定功能。制造流程收尾后，晶圆会通过切割工艺分离出单个芯片，芯片经封装与测试环节后，最终被整合到各类电子器件及系统当中。纵观半导体产业发展历程，晶圆的直径在持续扩大。这一变化的核心目的是在单张晶圆上容纳更多电路，以此提升生产效率并削减单个芯片的制造成本。在半导体制造起步阶段，晶圆直径仅为 25 毫米。如今，300 毫米（12 英寸）硅晶圆已成为行业主流标准，而部分厂商已着手研发 450 毫米（18 英寸）晶圆，旨在进一步提高生产效能。晶圆切割在保障单个芯片质量上扮演着关键角色。随着芯片体积愈发小巧、电子元件排布更为密集，切割环节中出现损坏的概率也相应攀升。这些损坏可能体现为切屑产生、裂纹出现，或是芯片内部精密结构发生形变，进而导致芯片在使用时无法正常运行，甚至容易出现故障。高效的晶圆切割工艺必须把这类损坏风险控制在最低水平，同时确保分离后的芯片具备完好的结构和稳定的性能。从每片晶圆中获取高产量、功能完备且无损伤的芯片，是晶圆切割的主要目标之一。在半导体制造领域，产量是一项关键的性能指标，因为它直接关系到电子器件生产的成本与效率。产量越高，意味着单个芯片的成本越低，制造能力也就越强，制造商便能更好地应对电子器件日益增长的市场需求。此外，晶圆切割还直接影响着包含这些分离芯片的电子器件的整体性能。切割过程的精度与准确性，需要保证每个芯片都能依照设计规格完成分离，最大限度地减小尺寸和对准方面的偏差。这种高精度对于电子器件在最终应用中实现最佳的电气性能、热管理效果和机械稳定性，都起着至关重要的作用。

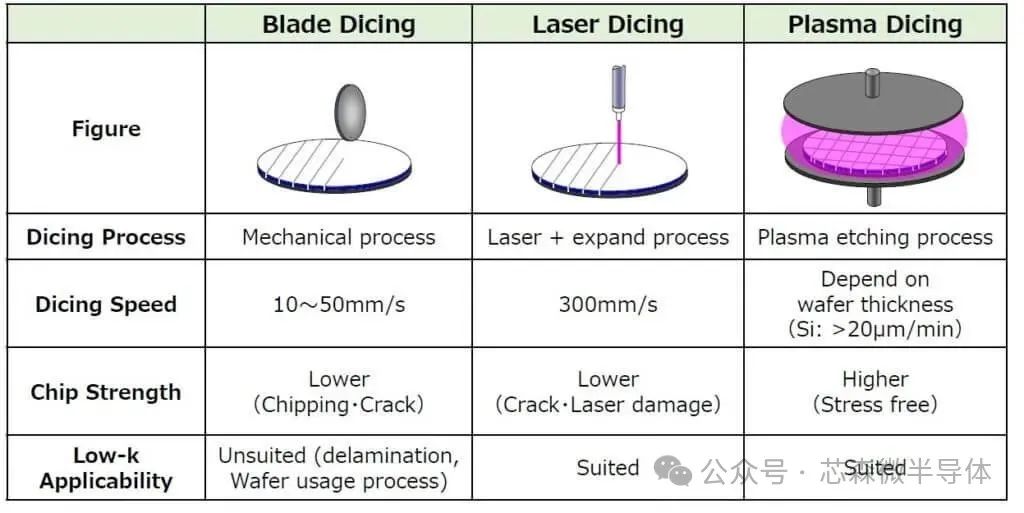

半导体领域中存在多种晶圆切割工艺，每种工艺都有其各自的优势与局限。具体选用何种切割工艺，需综合考量多项因素，例如晶圆的材料属性、芯片的尺寸及密集程度，还有最终产品在质量与产量上的要求。本节将着重介绍几种最为常见的晶圆切割技术：刀片切割、激光切割以及等离子切割。

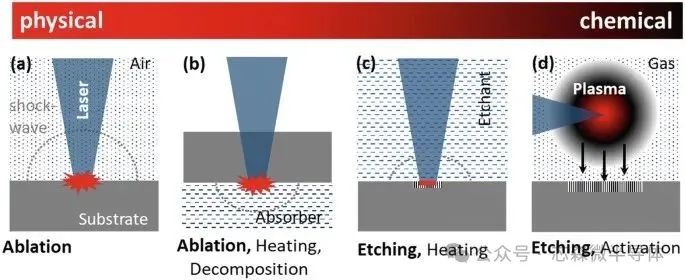

刀片切割，又称机械切割，是目前应用最普遍的晶圆切割方式。它借助高速旋转的刀片（刀片表面通常附着金刚石颗粒等磨料）对半导体晶圆进行切割，从而分离出单个芯片。刀片被安装在切割锯上，切割锯能精准控制切割的位置与深度，保证芯片按照设计规格实现精确分离。该技术的优势在于通用性强，能与硅、锗、砷化镓等多种半导体材料兼容。作为一项成熟的技术，它成本效益较高，可较为轻松地处理不同尺寸和厚度的晶圆。不过，该技术在切割体积更小、密度更高的芯片时存在明显局限。刀片切割晶圆时会产生机械应力，这可能造成芯片内部精细结构出现碎裂、开裂或变形。另外，切割时去除的材料宽度（即切口宽度）较大，会导致材料大量浪费，同时减少单个晶圆所能产出的芯片数量。为缓解这些问题，制造商研发出具有超薄轮廓和先进磨料材质的专用切割刀片。这些创新举措有助于减小机械应力和切口宽度，降低芯片损坏的可能性，提升切割过程的整体产量与质量。此外，刀片切割还面临着冷却方面的挑战 —— 切割时的摩擦会产生大量热量，可能对晶圆和芯片造成热损伤。针对这一问题，切割锯通常配备冷却系统，通过高压水流或冷却液来散热，并清除切割区域的碎屑。激光切割是一种非接触式的晶圆切割工艺，其核心原理是利用聚焦激光束分离半导体晶圆上的单个芯片。高能量激光束被引导至晶圆表面后，会引发烧蚀或热解反应，沿着预设切割线路将晶圆材料汽化或去除。用于切割的激光种类主要有紫外（UV）激光、红外（IR）激光和飞秒激光。其中，紫外激光凭借高光子能量得到广泛应用，它能实现精准的冷烧蚀，热影响区极小，可减轻对晶圆及周边芯片的热损伤；红外激光因具备较强的材料穿透能力，尤其适合切割较厚的晶圆；飞秒激光则会产生超短光脉冲，能高效精确地去除材料，且几乎不会发生热传导。
该技术的优势体现在：作为非接触式方法，不会对晶圆施加物理作用力，从而降低切割过程中的机械应力，减少碎裂和开裂风险，因此特别适用于切割脆弱或较薄的晶圆，以及芯片排列密集或具有精细特征的晶圆。同时，激光切割具有高精度和高准确性，激光束可聚焦到极小的点，能切割复杂图案，且芯片间的间隔可控制到最小，这对尺寸持续缩小的先进半导体器件十分有利。不过，激光切割也存在局限性：在大规模生产场景中，该工艺可能存在速度偏慢、成本偏高的问题。此外，激光类型及参数的选择需经过仔细优化，以确保材料去除高效且热影响区最小，这对于某些特定材料和厚度的晶圆而言可能具有一定挑战性。
等离子切割，又称等离子刻蚀或干法刻蚀，是另一种先进的晶圆切割技术，核心借助反应离子刻蚀（RIE）或深反应离子刻蚀（DRIE）来分离半导体晶圆上的单个芯片。这项技术利用等离子体 —— 一种由带电粒子构成的电离气体，沿着预设切割路径通过化学作用去除晶圆材料。在等离子切割过程中，半导体晶圆被置于真空室中，先注入受控混合的反应气体，之后施加电场使气体混合物形成富含反应离子与自由基的等离子体。这些活性物质与晶圆材料发生作用，通过化学反应与物理溅射相结合的方式，有选择性地去除材料。通过调节等离子体参数（如气体成分、压力、功率等），能够控制刻蚀速率与选择性。

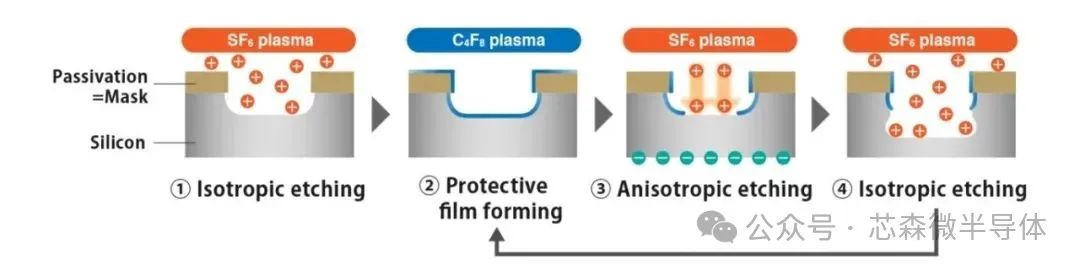

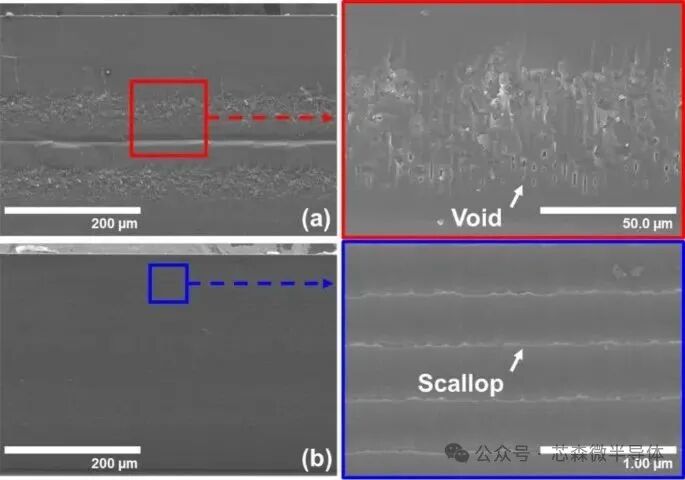

RIE 和 DRIE 是两种主流的等离子刻蚀技术。RIE 属于较为传统的等离子刻蚀方式，其特点是各向同性刻蚀，即材料在所有方向上被均匀去除；DRIE 则是一种先进的刻蚀技术，可实现高度各向异性刻蚀，能形成深且垂直的侧壁，同时最大限度减少横向刻蚀，这对于厚晶圆的切割以及高纵横比结构的制造格外适用。该技术的优势体现在：能降低晶圆与芯片所承受的机械应力。由于等离子切割属于非接触式方法，不涉及任何机械力，因此碎裂、开裂或变形的风险较低，尤其适合处理脆弱或对压力敏感的材料，以及用于制造具有复杂或精细结构的先进半导体器件的晶圆。此外，它具备高精度与高准确性，通过调整等离子体参数可精确控制刻蚀过程，允许进行复杂图案的切割，且能使芯片间的间隔保持最小，这对于尺寸不断缩小的先进半导体器件，以及公差要求严格的非硅材料切割而言至关重要。
不过，等离子切割也存在局限性：工艺过程较为复杂且耗时，特别是针对厚晶圆或刻蚀阻力大的材料。另外，切割所需的专用设备和气体会增加整个切割过程的成本，从而降低了其在大规模生产中的吸引力。挑选适配的晶圆切割技术，对于达成预期的质量标准、生产数量以及成本效益影响深远。在确定哪种切割方式适配具体应用场景时，需综合考量多方面因素，包括晶圆的材料属性、芯片的尺寸与几何形态、所需的精密程度和准确程度，以及整体的生产开销与效率水平。不同材料在硬度、脆性及热敏感性上存在差异，这会影响切割方法的实际效果。举例来说，刀片切割或许适用于硅晶圆的加工，但对于砷化镓、玻璃等脆性更强的材料却并不合适，很可能导致其边缘碎裂或产生裂纹。而激光切割与等离子切割属于非接触式工艺，能最大程度降低机械应力，因此更适合处理脆弱或对压力敏感的材料。晶圆上单个芯片的大小及几何构造，同样会左右切割技术的选择。对于几何形状简单的大尺寸芯片，刀片切割可能是个不错的选择，因为它速度较快且成本效益较高。要是遇到图案复杂或间距细微的小尺寸芯片，激光切割或等离子切割则更为适用，原因是这些方法能提供更高的精准度，还能实现更窄的切割缝。切割过程对精密程度与准确程度的要求，取决于具体的应用场景和设备规格。对于那些尺寸持续缩减或公差要求严苛的先进半导体器件，通常会优先选用激光切割、等离子切割等高精度方法。这些技术能够完成复杂的切割纹样，实现极小的芯片间隔，从而保证最终设备能满足其性能与可靠性方面的要求。切割过程的总体成本与生产效率，是选择切割技术时必须考虑的重要因素。比如在大批量生产中，刀片切割往往速度更快、成本效益更高，因为它对专用设备及耗材的需求较少。不过在某些应用场景下，尤其是处理昂贵或稀缺材料时，激光切割或等离子切割所带来的高产出与低材料损耗，能够弥补其成本增加的部分。

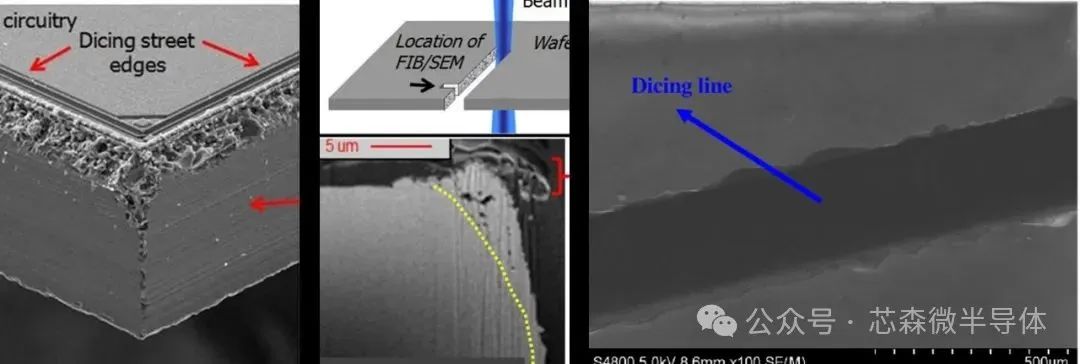

尽管晶圆切割是半导体制造中的重要环节，但该过程仍存在不少难题，这些难题会对最终器件的品质与产出量造成影响。在本节中，我们将探讨晶圆切割过程中的常见难题，并研究应对这些难题的办法。芯片边缘出现碎裂和断裂是晶圆切割过程中的主要难题之一。若切割时产生的应力或热量过大，芯片边缘就可能出现断裂、裂纹或其他形式的损伤。这类损伤会导致半导体器件的成品率和整体品质下降，进而推高生产成本。应对手段：
为解决芯片边缘碎裂与断裂问题，可从多方面采取措施。在切割工艺的选择上，需结合材料特性与设备规格，挑选适配的方式。像激光或等离子这类非接触切割技术，能降低对脆性材料的机械压力，从而减少损坏情况的发生。工艺参数的优化同样关键，需针对性调整刀片切割时的旋转速度、进给速率，以及激光切割时的功率、脉冲持续时间等。通过这类调整，能有效调控切割过程中产生的热量与应力，将边缘碎裂和断裂的风险降到最低。此外，切割前在晶圆表面预先覆盖防护涂层或薄膜，可借助这些材料形成的缓冲层，吸收切割时产生的应力和热量，起到保护芯片、降低边缘损坏可能性的作用。提前进行切割预处理也很有必要，比如开展隐形切割、划线等预加工步骤，能在晶圆上形成预设的断裂路径，使晶圆更易沿既定切割线分离，进而减少切割所需的应力与能量，最大程度降低芯片受损概率。在晶圆切割的诸多难题中，确保切割后芯片的洁净状态、防止污染入侵是不容忽视的一项。切割过程中产生的颗粒、残留物质等杂质，会直接干扰半导体器件的性能表现与可靠度。加之半导体领域对洁净指标有着极高的行业规范，因此，如何有效管控污染，成为晶圆切割环节必须攻克的核心问题。
应对手段：
要控制晶圆切割中的污染问题，材料选用是首要环节。高质量的切割刀片、胶带等耗材能从源头减少颗粒与残留物的产生，而根据晶圆材质和切割技术特性选择适配的材料，更能进一步压缩污染风险的空间。切割参数的动态调整同样关键。针对刀片切割，适当降低切割速度或进给速率可减少碎屑生成；对于激光切割，通过优化功率输出与脉冲持续时间，能有效抑制颗粒和残留物的产生，从工艺层面切断污染源头。环境与设备管理也不可或缺。在配备高效过滤系统的洁净室中开展切割作业，可大幅降低空气中污染物的干扰。同时，使用符合洁净室标准的专用设备并严格遵循操作规范，能形成双重防护，进一步筑牢污染防线。流程中嵌入清洗步骤是最后的保障。在芯片进入下一道工序前，引入超声波清洗或等离子清洗等工艺，可彻底清除表面附着的颗粒与残留物，确保切割后的芯片精准满足行业严苛的洁净度标准。在晶圆切割领域，精度与准确度是两个核心指标 —— 前者体现为切割后芯片尺寸的均一能力，后者则指芯片规格与预设标准的吻合程度。这两项指标的重要性，可从三个维度展开分析。
首先是芯片性能的稳定性。保持芯片尺寸的高度一致，是确保半导体设备性能稳定的前提。一旦尺寸出现偏差，设备特性就会产生波动，进而对整个电子系统的运行效能和可靠度造成连锁影响。其次关乎芯片功能的完整性。切割过程的精准度直接决定着半导体设备内部精细结构的完好性。只有切割精度与准确度达标，才能避免这些精密结构受损，从而保障设备功能正常；反之，切割偏差可能导致结构损坏，引发设备故障甚至完全失效。最后体现在材料利用的经济性上。通过对切割尺寸的精准控制，制造商能够最大化提升材料利用率，减少晶圆浪费，在提高成品率的同时，有效压缩生产成本，为利润空间的提升创造条件。要确保晶圆切割的精度与准确度，设备的精准校准是基础。需定期对刀片、激光装置等切割设备进行调校，通过补偿长期使用导致的磨损与参数偏移，维持设备稳定性能，为精准切割提供硬件保障。在此基础上，工艺参数的动态调校同样重要。针对切割速度、进给率等刀片切割参数，以及激光功率、脉冲时长等激光切割参数，需结合材料特性与切割要求进行精细化调整。这种定制化参数设置能显著提升切割的一致性与吻合度，减少尺寸偏差。引入智能化控制算法可实现过程的实时优化。例如闭环反馈系统能全程监测切割状态，一旦发现参数偏离预设范围，立即自动调整设备运行参数，形成动态调控机制，确保切割精度始终处于可控范围。最后，检测与计量工具的应用构成了结果验证的关键环节。借助光学显微镜、扫描电子显微镜等设备对切割后的芯片进行定期抽检，可及时发现与预设规格的偏差。基于检测结果对切割流程进行针对性修正，能形成 “切割 - 检测 - 优化” 的闭环管理，持续提升精度控制水平。年来，为满足半导体行业持续增长的需求，晶圆切割技术中涌现出诸多创新成果。这些技术进步的目标是提升切割精度、降低损伤程度，同时在维持高清洁度与高准确度的基础上提高产量。本节将聚焦这些最新发展，重点分析先进的激光切割系统。作为传统刀片切割的替代方式，激光切割系统受到越来越多的关注。其优势在于能减少损伤、提高产量并产出高质量芯片。激光切割技术的最新进步体现在激光源、光束传输系统及工艺控制机制的创新上，这些创新进一步增强了激光切割的能力。短脉冲与超快激光器：激光切割领域的一项重要进展是短脉冲和超快激光器的问世，例如飞秒和皮秒激光器。极短且强烈的光脉冲被这些激光器产生，能高效切割半导体材料，同时产生的热量极少，从而降低了精细设备结构遭受热损伤的风险。动态光束整形：动态光束整形技术被先进激光切割系统运用，激光束的大小、形状及强度分布可被精确控制。制造商因此能依据特定的材料特性和切割需求调整激光束，实现更洁净的切割效果，减少崩边现象，提高产量。实时过程控制：实时过程控制机制是另一项创新。这些机制能持续反馈切割过程。自动调整也因此成为可能，进而保持稳定的性能。这有助于保障整个晶圆切割操作的精度、准确度和可重复性。多光束与并行处理：为提升产量和生产力，多光束和并行处理技术被先进激光切割系统采用。该技术包括将激光束分成多束或同时使用多个激光源，可一次性切割多个芯片。这一方式显著加快了切割速度，缩短了生产周期，使产量得到提高。与先进检测和计量工具的结合：先进检测和计量工具，如光学显微镜或扫描电子显微镜，正越来越多地与激光切割系统相结合。这种结合能为切割后芯片的质量和准确度提供即时反馈。借助这些反馈，制造商可快速发现任何与预设标准不符的情况，进而对切割过程做出必要调整，保证最终产品达到所需的质量标准。除了激光切割系统的进步，半导体行业还研发出新型切割技术和材料，以进一步优化晶圆切割的整体过程。这些创新旨在应对切割中的特定难题，如减少机械应力、降低碎屑生成量和提升工艺整体效率。以下将详细介绍部分新型切割技术和材料。
热机械切割：这是一种融合了热量和机械力的新兴技术。采用这种方法时，晶圆需被预热至特定温度，之后施加受控的机械力来启动切割。热量与机械应力的共同作用能实现更洁净、精确的切割，同时降低崩边和破裂的可能性。纳米冲击切割：该技术借助高频机械冲击在半导体晶圆上形成精确、受控的刻痕。其使用特殊的钻石尖端工具，在晶圆表面产生快速的纳米级冲击，形成的微裂纹在材料中传播，从而实现洁净、准确的切割。纳米冲击切割的优势在于减少碎屑生成、降低热损伤并提高芯片强度。先进的金刚石刀片：先进金刚石刀片的研发使传统刀片切割技术得到显著改善。这些新刀片采用创新设计，由高质量合成金刚石材料制成，增强了切割性能，延长了使用寿命，减少了崩边情况。此外，这些先进金刚石刀片可根据特定切割需求进行定制，进一步提高了工艺的整体效率。要得到高质量的切割效果，恰当选用晶圆切割设备与工具极为关键。合适的设备能让半导体晶圆得到高效且精准的切割。同时，它能减少损坏，提高产量。本节将介绍适配不同切割技术的各类晶圆切割设备与工具选择。在晶圆切割流程中，尤其是刀片切割技术里，切割锯与刀片发挥着核心作用。这些工具必须经过审慎选用，才能确保实现最优性能，且与待切割材料相兼容。
机械切割锯：作为刀片切割中最常用的锯型，高速主轴旋转和精确的线性运动系统被其采用，以此引导切割刀片划过半导体晶圆。为满足切割速度、切缝宽度、材料兼容性等特定要求，机械切割锯可配备多种刀片类型。
金刚石切割刀片：这是晶圆切割中应用最广泛的刀片类型，以钢为核心，表面附着金刚石磨料颗粒。因其切割性能优异且经久耐用，该刀片备受青睐。金刚石切割刀片有带轴、无轴等多种设计，还可通过调整金刚石粒度、浓度及结合材料进行定制，从而在特定应用中实现性能优化。
树脂结合切割刀片：这类刀片同样常用于晶圆切割，钢芯表面涂覆树脂基结合材料，其中包含金刚石或碳化硅等磨料颗粒。在部分应用场景中，树脂结合刀片具备优势，如切割力较小、能减少崩边、改善表面质量。不过，相较于金刚石切割刀片，其使用寿命通常较短。
烧结金属结合切割刀片：由金属粉末与金刚石、立方氮化硼等磨料颗粒的混合物经高温高压烧结而成，在此过程中形成坚固耐磨的切割刃。凭借出色的切割性能和较长的使用寿命，这类刀片尤其适用于切割碳化硅、蓝宝石等硬脆材料。

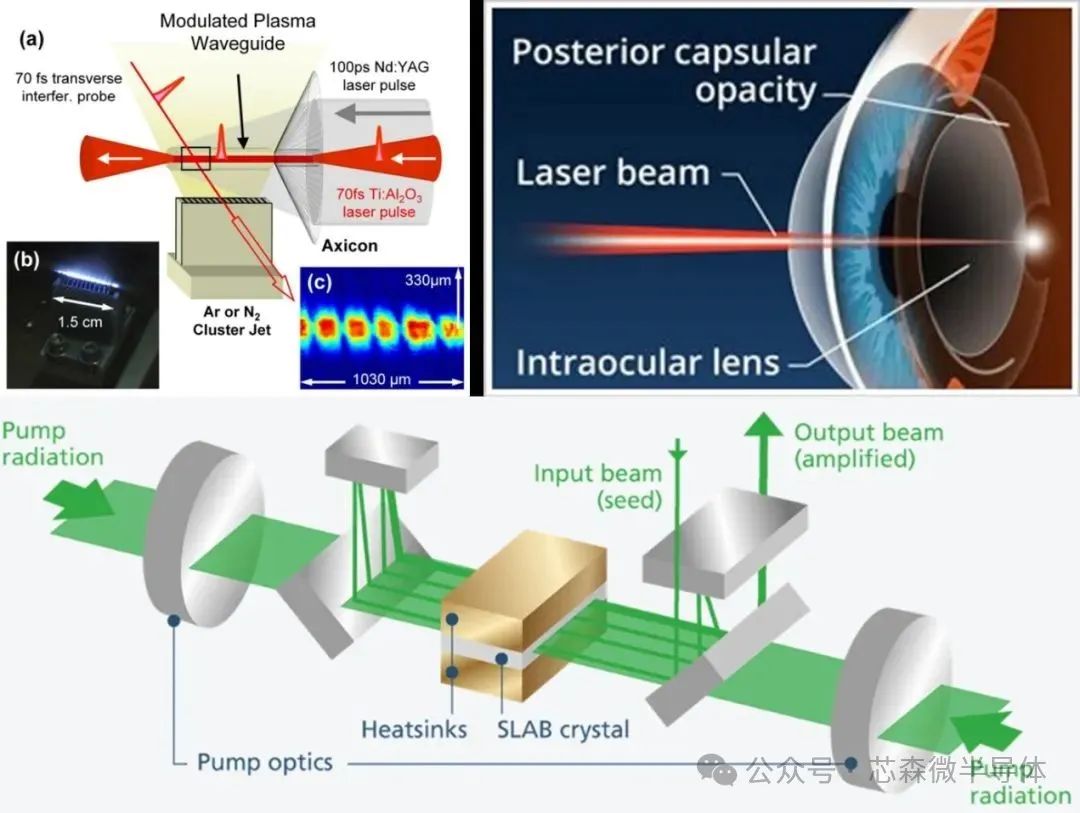

在半导体行业，激光切割系统愈发受到青睐，因其具备精确的非接触式切割能力，且能处理多种材料。这类系统通常包含几个关键组件，它们相互配合，以实现高效且精准的切割效果。本节将介绍激光切割系统的主要构成及其各自的功能。激光源：在任何激光切割系统中，激光源都处于核心位置，它生成用于切割半导体晶圆的激光束。存在多种类型的激光源，每种在材料适配和应用需求方面都有特定优势。切割中常用的激光包括 CO₂激光器、Nd:YAG 激光器，以及飞秒激光、皮秒激光等超短脉冲激光器。选择激光源时，需考虑切割速度、切缝宽度、材料热效应等因素。
光学系统：其作用是引导并塑造激光束，使其从激光源抵达工件。该系统通常包含镜子、透镜和光束扩展器等部件，这些部件用于聚焦和操控光束，以实现最佳切割效果。光学系统的设计与质量，对确保材料移除过程精确高效至关重要。
运动控制系统：功能是保证激光束相对工件的准确定位与移动。它通常包含高精度线性平台、旋转平台及其他定位部件，还配备有能将所需切割图案转化为精确运动的控制系统。运动控制系统的精度与重复性，是实现高质量切割结果并维持严格公差的关键。
冷却系统：激光切割时，工件吸收激光能量会产生热量。为防止过热并维持稳定的操作状态，激光切割设备中集成了冷却系统。该系统可能包含冷水机、热交换器和冷却回路等部件，它们共同作用以散发多余热量，使激光源及其他系统部件保持在规定的温度范围内。
机器视觉和检测系统：激光切割设备中通常集成了机器视觉与检测系统，用于实时监控切割过程并保障切割芯片的质量。该系统可能包含高分辨率摄像机、图像处理软件及各类传感器，能够检测并分析切缝宽度、芯片位置、切割深度等多种过程参数。通过提供实时反馈，机器视觉系统让操作员能根据需要进行调整和修正，从而优化切割过程并保持稳定的质量。
等离子切割，又称等离子蚀刻，其原理是利用等离子体有选择地去除半导体晶圆上的材料，从而实现洁净切割。以下将介绍等离子切割设备的关键组件及不同气体在该过程中所起的作用。a.等离子反应器：又称蚀刻腔，是等离子切割设备的核心部分。这是一个封闭的真空密封容器，等离子体的产生和切割过程都在其中进行。反应器的设计目的是维持受控环境，并为等离子体的产生和蚀刻提供最佳条件。它通常配有晶圆夹持器、温度控制系统和气体入口，这些部件用于引入工艺所需的气体。b.射频电源和电极：等离子体的产生是等离子切割的关键，而这需要电源来电离反应器内的气体。射频（RF）电源通过对气体施加电场提供必要能量，促使等离子体产生。射频电源与反应器内部的电极相连，电极产生振荡电场，使气体分子电离，最终形成等离子体。选用恰当的电源和电极配置，对产生稳定且均匀的蚀刻用等离子体至关重要。c.气体供应和流量控制：不同气体的使用可实现所需的蚀刻特性。气体的选择取决于被切割材料和具体工艺要求。等离子切割中常用的气体包括六氟化硫（SF6）、氯气（Cl2）、三氯化硼（BCl3）等反应气体，以及氩气（Ar）、氮气（N2）等惰性气体。气体供应系统包含气瓶、调节器、质量流量控制器和阀门，这些组件共同作用，确保切割过程中对气体流量和成分的精确调控。d.排气和真空系统：等离子反应器内的低压环境对等离子体的产生和稳定至关重要。排气和真空系统的作用是清除蚀刻过程中产生的气体副产品，并维持反应器内所需的压力。该系统通常由真空泵、压力计和排气管线组成，它们协同工作，为等离子切割营造并维持受控环境。e.控制和监控系统：该系统负责管理等离子切割设备的各个组件，确保工艺参数处于所需范围。它通常包含计算机或可编程逻辑控制器，这些设备与传感器、执行器等组件通信，控制切割过程中的等离子体产生、气体流量、温度和压力。此外，还配备光学发射光谱（OES）或质谱等诊断工具，用于即时分析等离子体成分和工艺条件。对于半导体制造商来说，优化晶圆切割工艺极为关键。这是因为它能帮助实现更高的产出率、降低成本并提升产品品质。切割工艺的效率与精度，会受到设备设置、制程参数、材料特性等多个因素的影响。本节将探讨优化晶圆切割工艺的各类策略及需要考虑的因素。a.设备的校准与日常维护：要确保切割设备性能稳定，达到预期的芯片质量，精准校准和妥善维护设备是前提。切割锯、激光系统、等离子反应器等设备的定期校准，有助于维持其准确性与精度。此外，对磨损部件（如锯片、电极）进行清洁和更换等定期保养，可防止工艺出现波动，减少瑕疵产生的可能。b.切割方法与参数的选择：针对特定的晶圆材料和应用场景，选用合适的切割方法与制程参数，是获得理想结果的关键。在选择机械、激光或等离子切割技术时，需综合考虑材料特性、芯片尺寸及所需的处理量。同时，对切割速度、进给速度、激光脉冲持续时间等制程参数进行调整，能够平衡精度、质量与处理量之间的关系。c.材料的表征与分析：了解晶圆及相关薄膜、涂层的材料特性，对优化切割工艺意义重大。材料的硬度、断裂韧性、导热率等特性，会影响切割方法的选择和制程参数的设定。X 射线衍射（XRD）、扫描电子显微镜（SEM）、原子力显微镜（AFM）等材料表征技术，可提供有关材料特性的重要信息，帮助找出切割工艺中可能存在的问题及解决办法。d.工艺的监控与反馈控制：引入工艺监控和反馈控制系统，能帮助半导体制造商实时发现并纠正工艺偏差。等离子切割中使用的光学发射光谱、机械切割中的激光干涉仪等监控技术，可提供有关工艺条件和设备性能的实时数据。将这些监控技术与反馈控制系统相结合，可实现制程参数的自动调整，从而保证性能稳定，最大限度减少瑕疵的产生。e.可制造性设计（DFM）：在半导体器件的设计阶段就考虑晶圆切割要求，能够改善切割效果，提高制造效率。可制造性设计原则，例如在设计中加入刻痕线、沟槽等应力缓解结构，以及优化芯片布局以提升切割效率，有助于减少切割过程中可能出现的问题，提高芯片产出率。严格的质量控制与检测流程，能有效识别缺陷、提升工艺效率并减少浪费。本节将介绍晶圆切割过程中应用的各类质量控制与检测技术。a.自动光学检测（AOI）：作为半导体制造中广泛应用的检测技术，其通过相机采集晶圆表面的高分辨率图像，再借助图像处理算法进行分析。AOI 可将采集的图像与预设标准对比，以此检测崩边、分层、污染等各类缺陷。凭借快速的数据采集与分析能力，AOI 系统能迅速识别并分类缺陷，便于及时采取纠正措施。

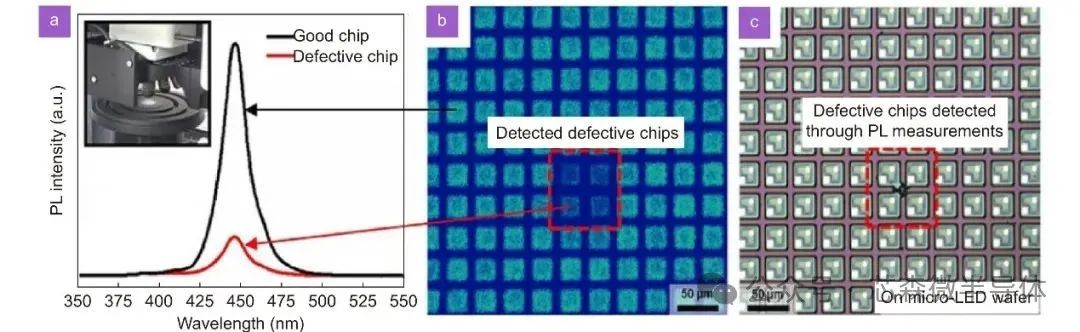

b.扫描声学显微镜（SAM）：这是一种无损检测技术，依靠高频超声波探查晶圆内部结构，可检测空洞、裂缝、分层等隐藏缺陷。通过测量不同深度反射的超声波强度，SAM 能生成晶圆的声学图像。该技术可发现光学检测无法识别的缺陷，为工艺改进和质量控制提供重要参考。
c.在线计量与过程控制：被用于实时监测晶圆切割过程，收集切割速度、进给速率、激光功率等过程参数的数据。通过持续监测这些参数并与反馈控制系统结合，半导体制造商可维持稳定的工艺条件，减少偏差，提升整体产品质量。
d.统计过程控制（SPC）：借助统计技术对晶圆切割过程进行分析和控制的方法。通过收集过程参数与缺陷率数据，SPC 能帮助制造商识别趋势、模式及变异来源，进而做出基于数据的工艺改进决策。控制图、过程能力指数等 SPC 工具，可助力维持工艺稳定性、减少缺陷、提高产品质量。
e.芯片强度与可靠性测试：对保障半导体器件的机械及功能完整性至关重要。线拉测试、芯片剪切测试、热循环测试等，能提供关于芯片机械强度、键合质量及热性能的信息。这些测试有助于发现切割过程中潜在的薄弱环节，使制造商可进行必要的调整与改进。
晶圆切割是半导体制造中的核心环节，在此环节中，半导体晶圆被分割为包含完整功能集成电路的独立芯片。受对更小体积、更快速度、更节能组件需求的驱动，半导体器件的发展催生了晶圆切割技术的进步。这些技术进展主要用于应对芯片崩边破损、污染清洁度控制、精度准确性保障等挑战，同时提升切割过程的整体效能。先进激光切割系统、新型切割技术及材料等创新的晶圆切割方法，能够实现更高精度、减少损伤并提高产量。设备与工具的创新同样关键，包括各类切割锯和刀片、激光切割系统及组件、等离子切割设备与气体等，它们为半导体器件的卓越质量与性能提供了支撑。对晶圆切割过程进行优化，并应用自动光学检测（AOI）、扫描声学显微镜（SAM）、在线计量、统计过程控制（SPC）等严格的质量控制与检测手段，可进一步提升产品质量与良率。通过持续的改进与创新，半导体行业能够满足现代社会对先进电子器件不断增长的需求。
