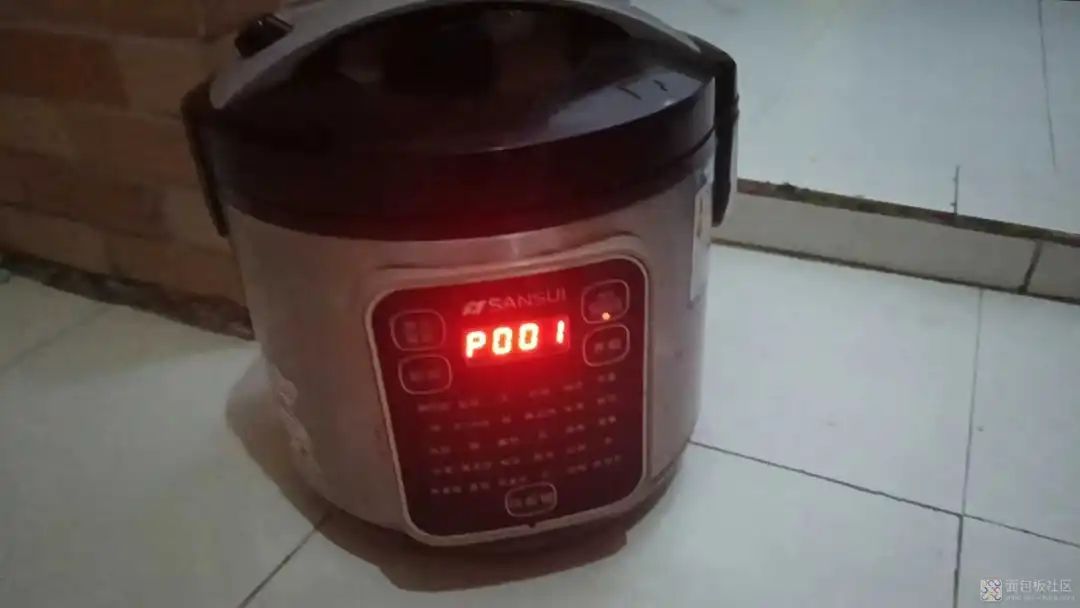

闲来无事，清洗一下底部的油渍，洗完准备上电煮饭，刚上电一声响就炸了，同时伴随一股青烟，弄得我一阵紧张。

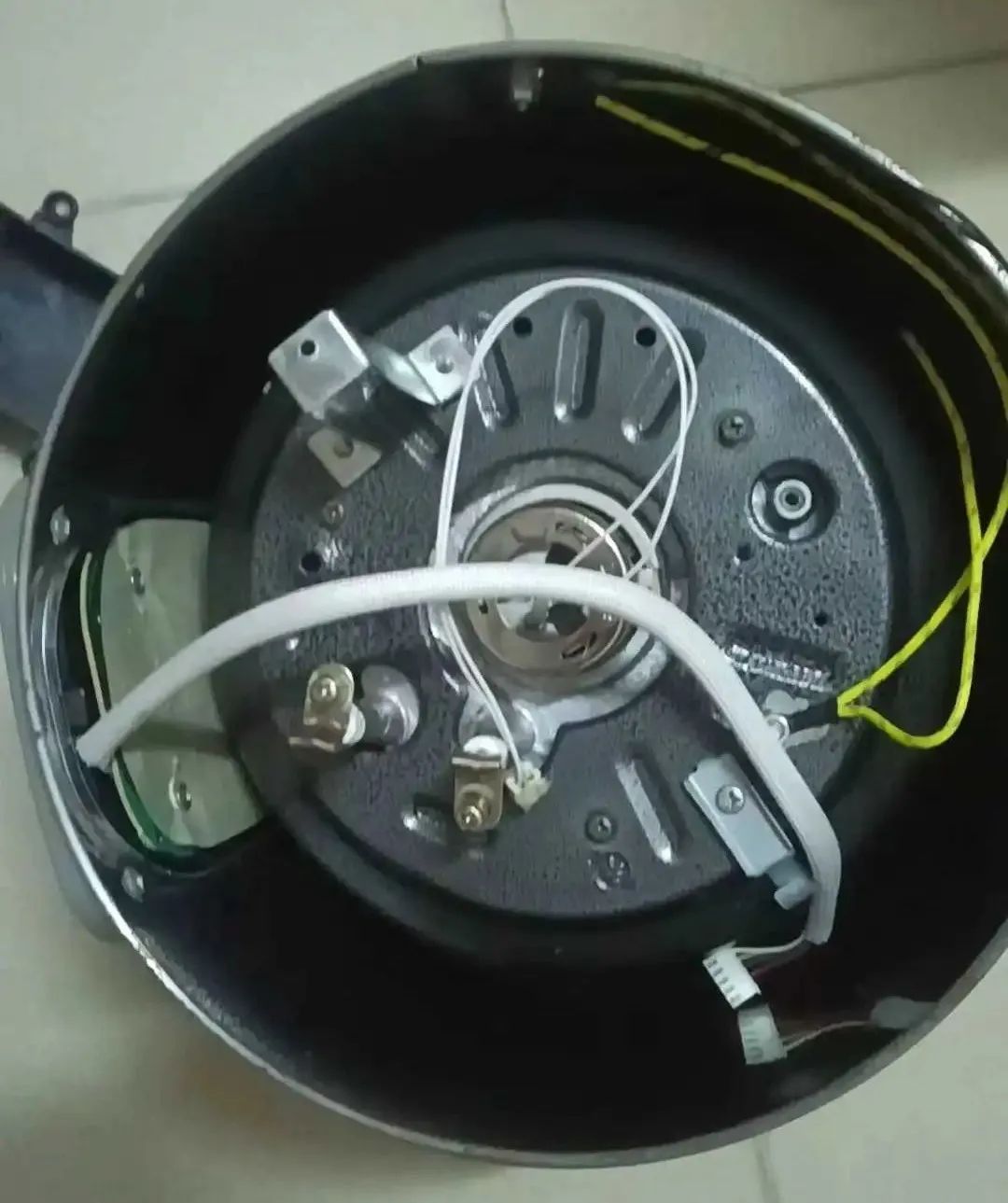

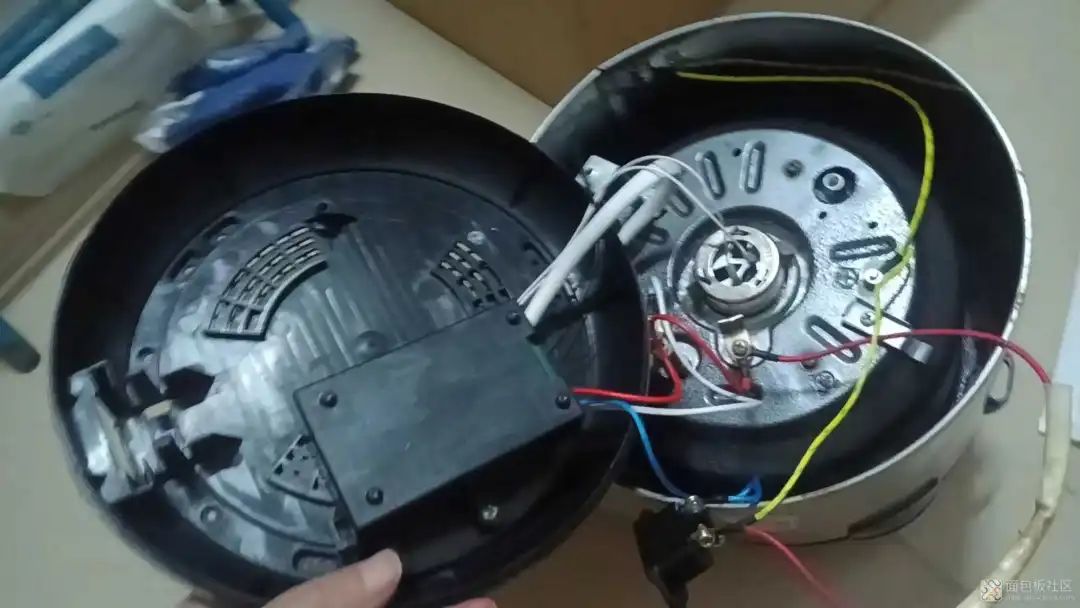

看来天意如此，只能拆开内部，看一看究竟怎么回事，拿了螺丝刀工具开始了拆解...
拆开这个智能电饭煲也没有看到什么高科技的物件，网上搜了一些相关的资料，研读之后只能把问题放在电源板上了。

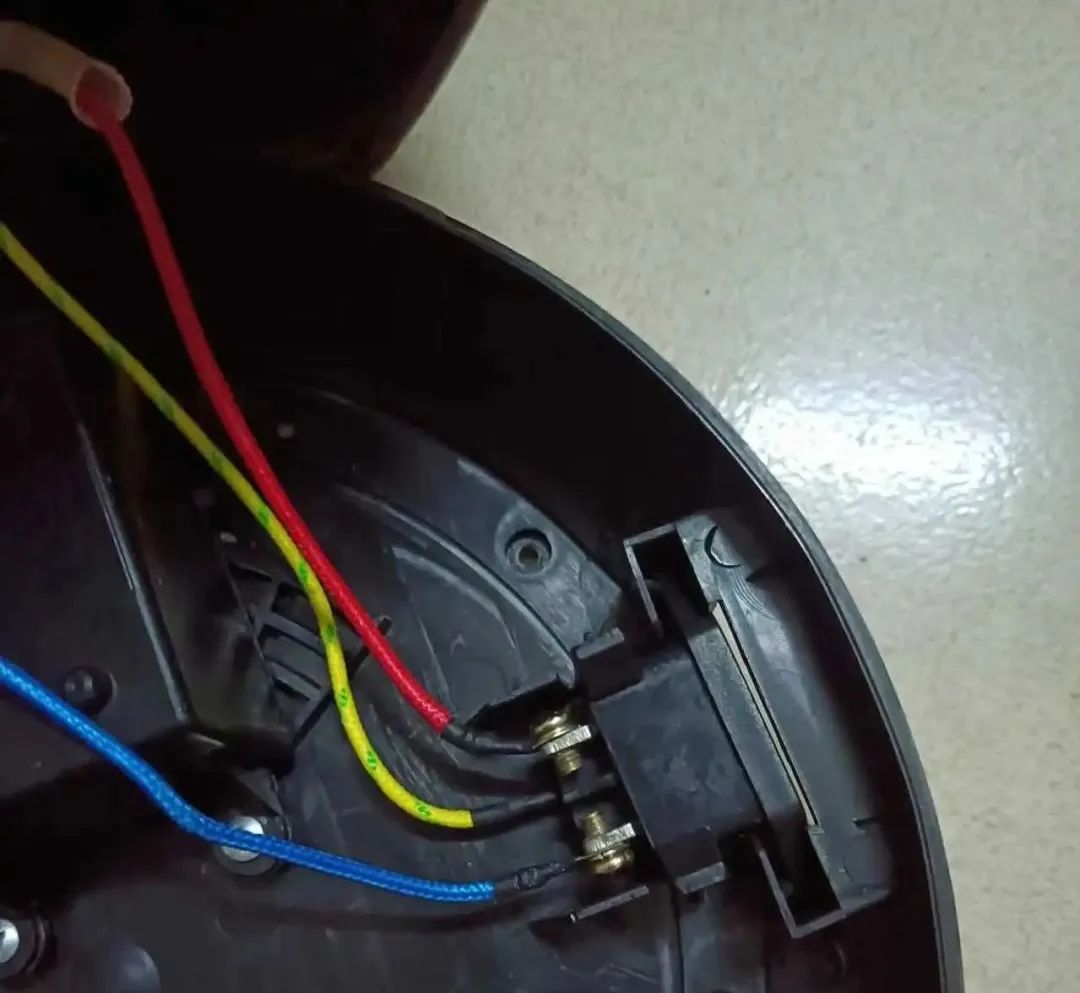

AC插座，市电220V输入的位置，

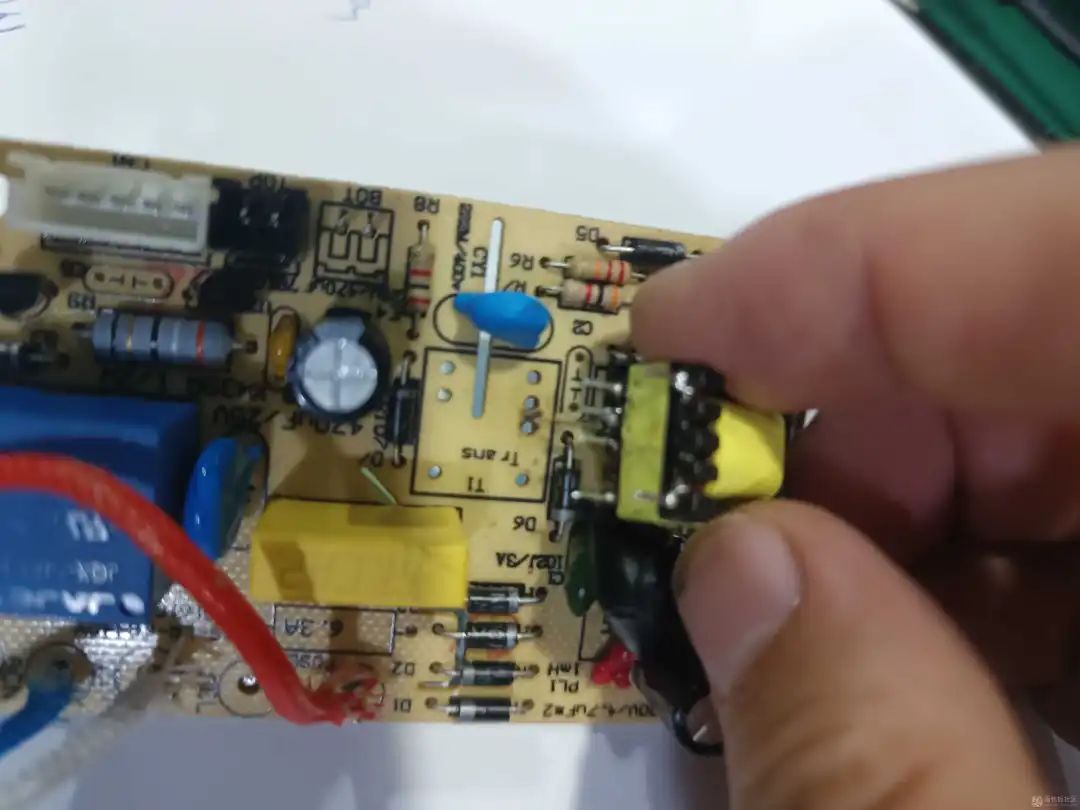

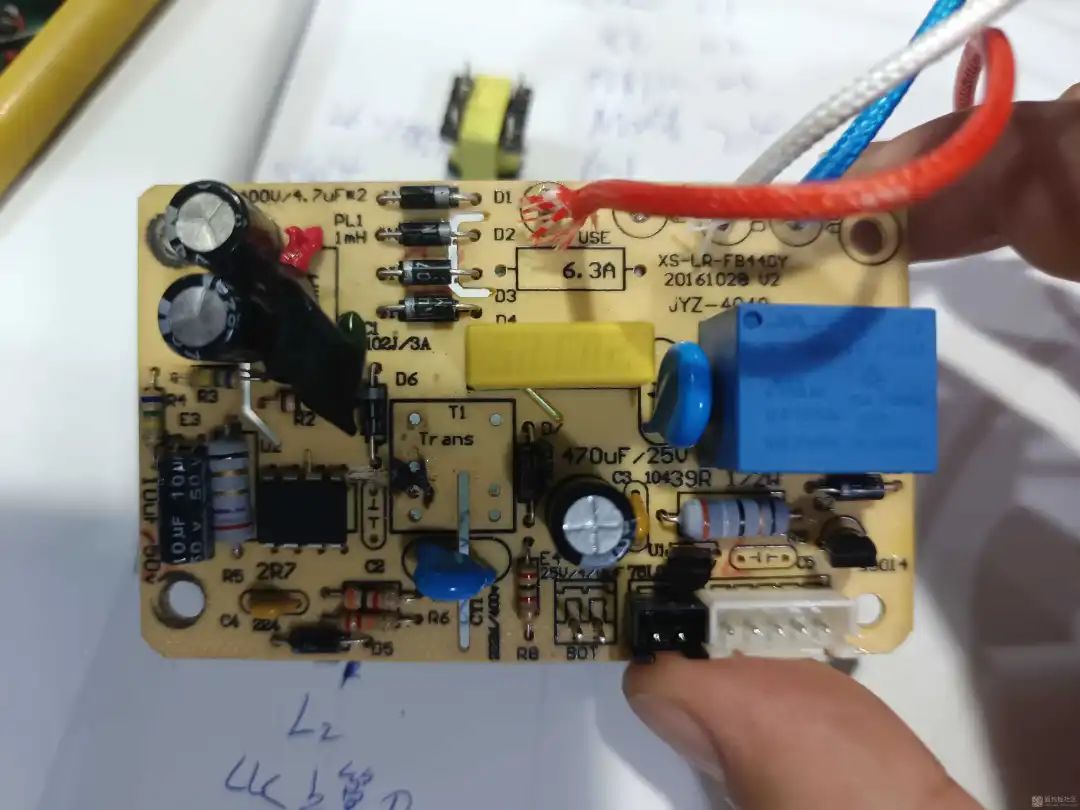

该电饭煲的电源板，TOP的如下，

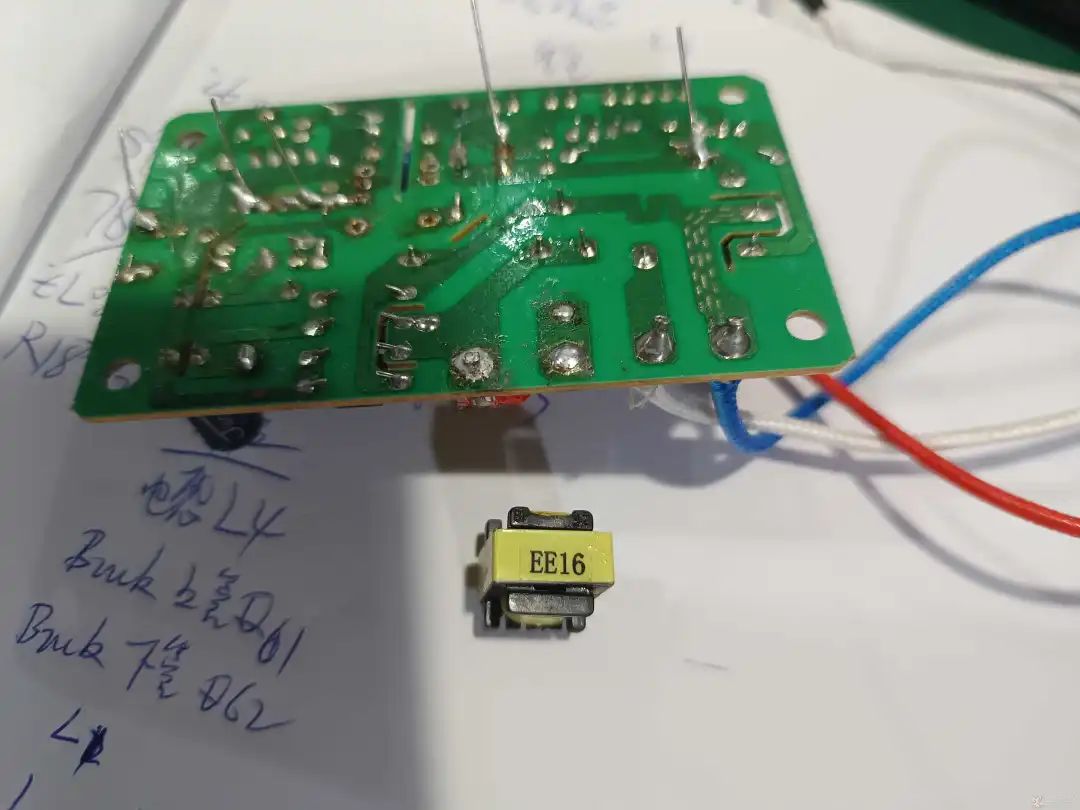

该电饭煲的电源板，BOT的如下，
图上明显看出输入端的色环差模电感已经炸开，用导线替代了，焊接了VCC的电容引脚，波形CH1，IC的Vds引脚，波形CH4，用示波器监测波形如下,
上面的波形分析得到，VCC不正常，Vds没有开关状态，分析可知IC已经有问题，网上买了相关的型号IC，简单的电路原理如下，

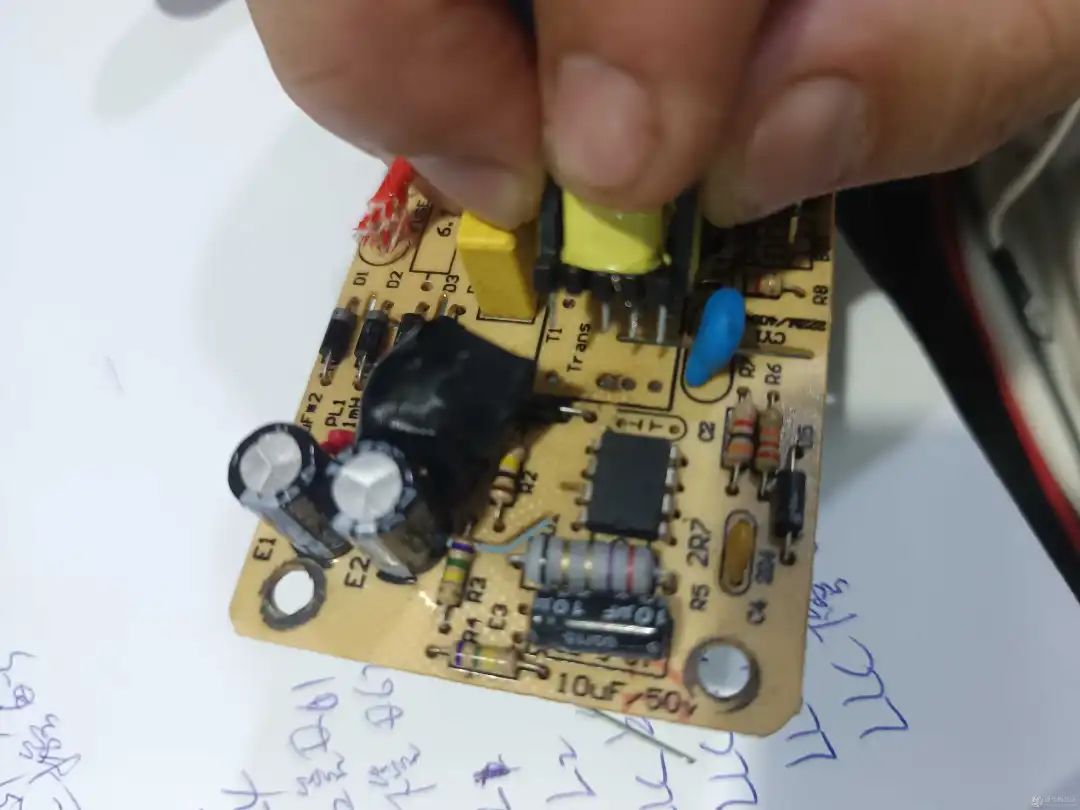

查找异常的位置，变压器VCC绕组有烧断了，
变压器的VCC绕组，用万用表测试没有导通，说明有烧断了，用一根导线连接了断开的引脚，安装上进行测试，
CH1是VCC波形，CH2是输出波形，CH4是IC的Vds波形，示波器波形监测如下，
从上面的波形分析来看，符合反激拓扑电源工作的DCM状态了，CH4波形符合反激MOS的开关波形了，输出也有了12V，可以确定电路板工作参数达到了正常，把电源板装回去，准备煮饭了。
饭熟了，在炒一个菜，省了一笔支出。
