1、反馈的基本概念
反馈是指将电路的输出量的一部分或全部，按一定的方式引回到系统的输入端，从而影响原系统的输入量的过程。
有无反馈的判断：
反馈结构示意框图：
2、反馈的分类与判断
（1）交流反馈和直流反馈

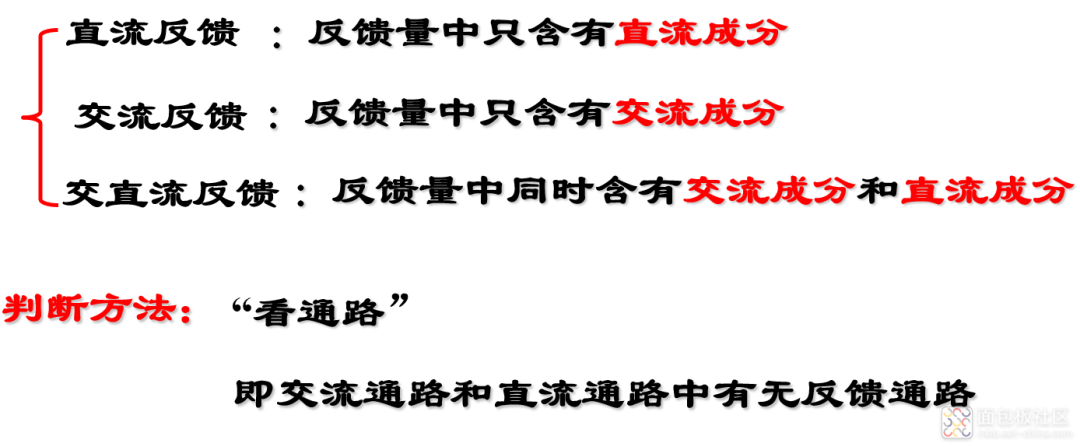

按反馈量中包含交、直流的成分：
交直流反馈的判断：
（2）反馈极性的判断
例：判断图示放大电路的反馈极性。
再例：判断图示放大电路的反馈极性。
对三极管构成的放大电路：
设基极瞬时极性为正，根据集电极瞬时极性与基极相反、发射极(接有发射极电阻而无旁路电容时)瞬时极性与基极相同的原则，标出相关各点的瞬时极性。
例：判断图示放大电路的反馈极性。
再例：判断Rf 引入的反馈极性。
判断反馈极性的规律：
（3）电压反馈和电流反馈
电压、电流反馈的判断：
（4）串联反馈和并联反馈

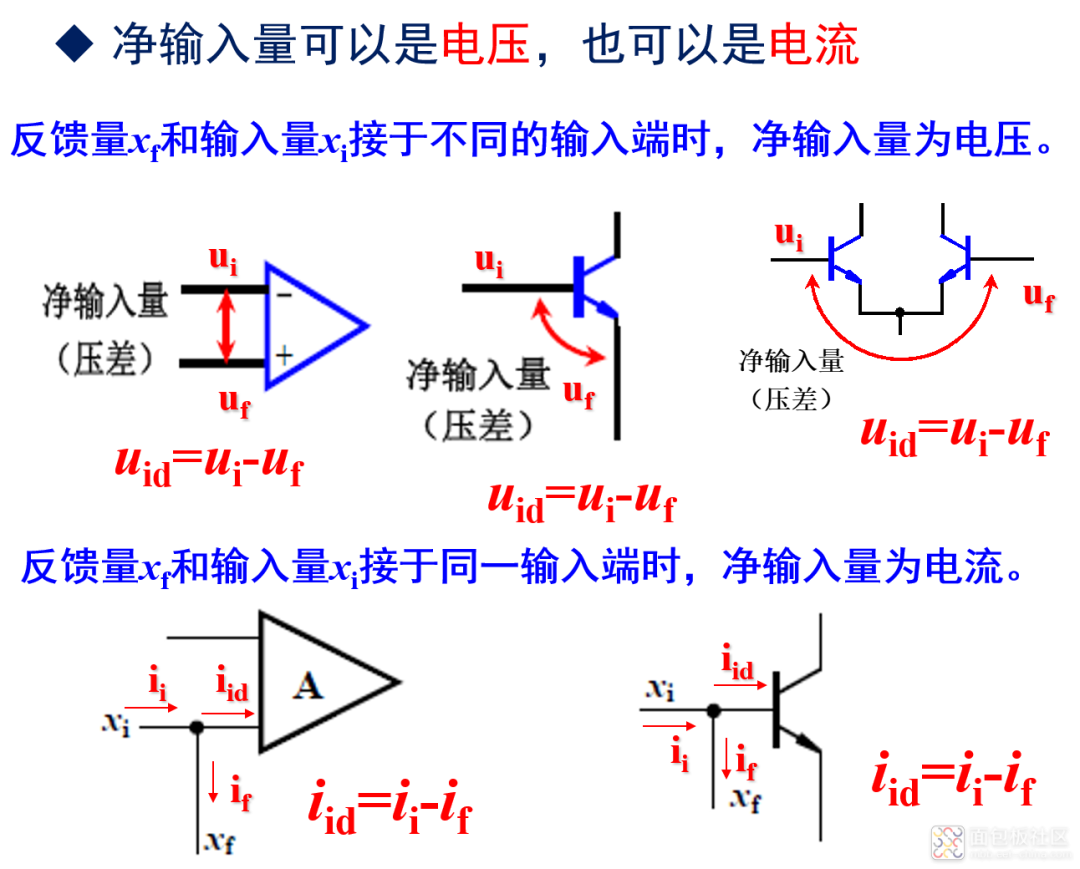

串联反馈与并联反馈的判断方法:
3、负反馈放大电路的四种组态
（1） 电压串联负反馈
（2）电流串联负反馈
（3）电压并联负反馈

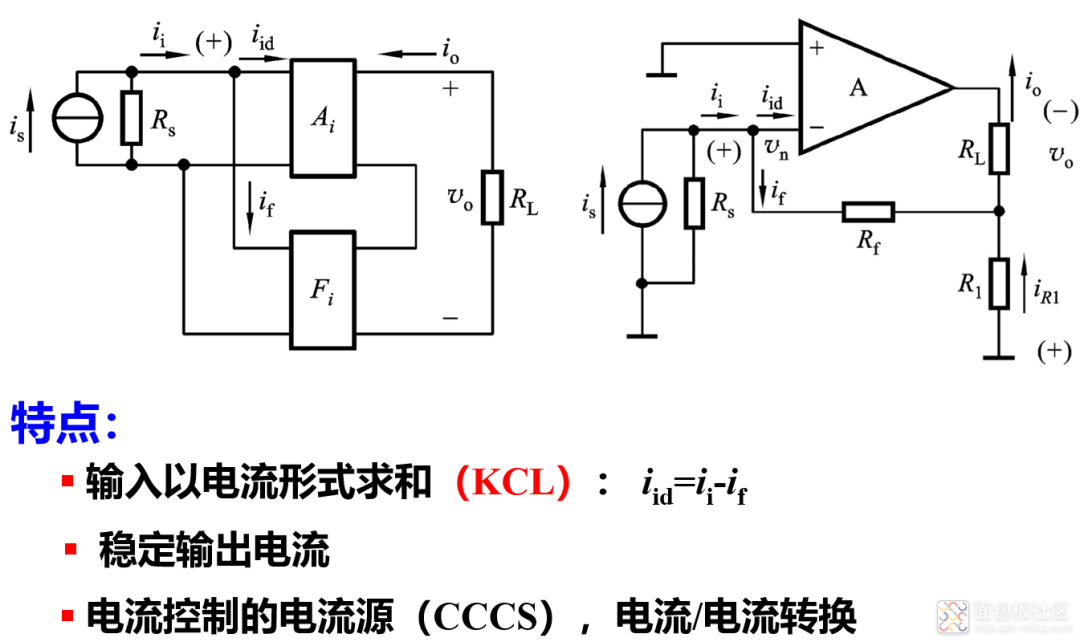

（4）电流并联负反馈
不同组态的特点：
串联反馈：输入端电压求和（KVL）
并联反馈：输入端电流求和（KCL）
电压负反馈：稳定输出电压，具有恒压特性
电流负反馈：稳定输出电流，具有恒流特性
例：判断图示放大电路的反馈组态。
再例：判断图示放大电路的反馈极性及组态。
4、深度负反馈放大电路的一般分析
（1）反馈基本关系
（2）反馈深度讨论
即闭环增益只取决于反馈网络。当反馈网络由稳定的线性元件组成时，闭环增益将有很高的稳定性。
5、负反馈对放大电路性能的影响
（1）提高放大倍数的稳定性
（2）减小非线性失真
（3）扩展通频带
（4）对输入电阻和输出电阻的影响
1)串联负反馈对输入电阻的影响：
2)并联负反馈对输入电阻的影响：
3)负反馈对输出电阻的影响
6、负反馈放大电路的稳定性
（1）负反馈放大电路产生自激振荡的原因
1）自激振荡现象：在不加任何输入信号的情况下，放大电路仍会产生一定频率的信号输出。
2） 产生原因：A和F在高频区或低频区产生的附加相移达到180度，使中频区的负反馈在高频区或低频区变成了正反馈，当满足了一定的幅值条件时，便产生自激振荡。
3）自激振荡条件
（2）消除自激振荡的方法
END
