当电路中激励源的频率变化时，电路中的感抗、容抗将跟随频率变化，从而导致电路的工作状态亦跟随频率变化。因此，分析研究电路和系统的频率特性就显得格外重要。
频率特性：电路和系统的工作状态跟随频率而变化的现象，称为电路和系统的频率特性，又称频率响应。
网络函数H（jω）的定义：在线性正弦稳态网络中，当只有一个独立激励源作用时，网络中某一处的响应（电压或电流）与网络输入之比，称为该响应的网络函数。
注意：

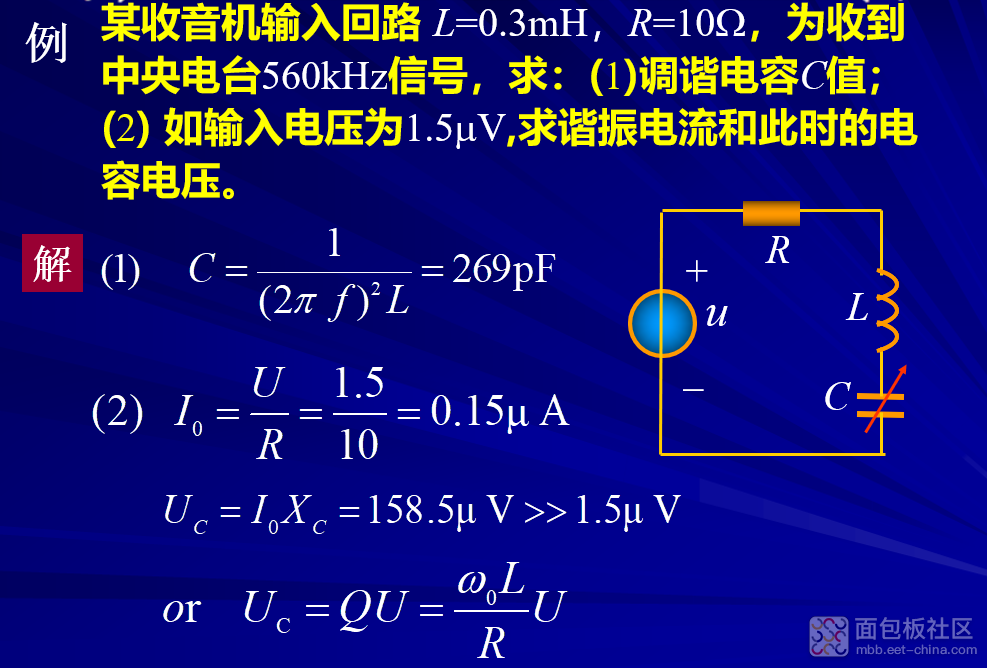

RLC串联电路的谐振
谐振是正弦电路在特定条件下产生的一种特殊物理现象。谐振现象在无线电和电工技术中得到广泛应用，研究电路中的谐振现象有重要实际意义。
含R、L、C的一端口电路，在特定条件下出现端口电压、电流同相位的现象时，称电路发生了谐振。
串联谐振的条件：

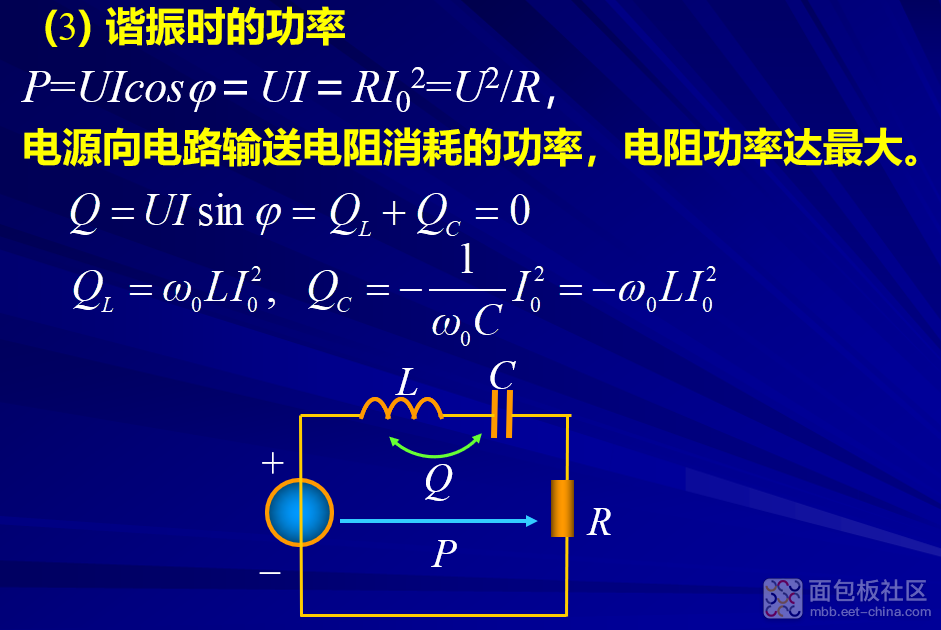

RLC串联电路谐振时的特点:
表明：
Q是反映谐振回路中电磁振荡程度的量，Q越大，总能量就越大，维持振荡所消耗的能量愈小，振荡程度越剧烈。则振荡电路的“品质”愈好。一般在要求发生谐振的回路中希望尽可能提高Q值。
RLC串联电路的频率响应
研究物理量与频率关系的图形（谐振曲线）可以加深对谐振现象的认识。
RLC并联谐振电路

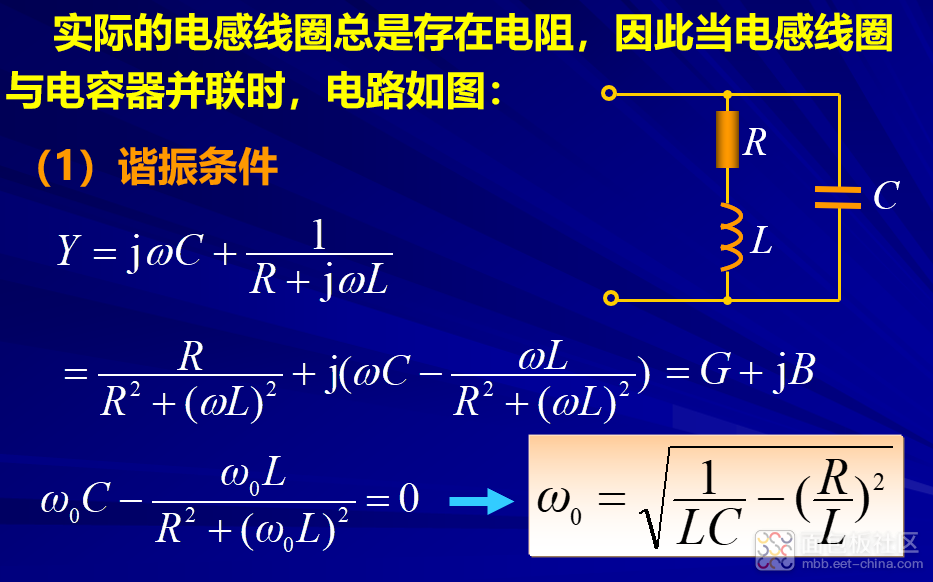

电感线圈与电容器的并联谐振:
注意：
波特图
对电路和系统的频率特性进行分析时，为了直观地观察频率特性随频率变化的趋势和特征，工程上常采用对数坐标来作频响曲线，这种用对数坐标描绘的频率响应图就称为频响波特图。
滤波器
工程上根据输出端口对信号频率范围的要求，设计专门的网络，置于输入—输出端口之间，使输出端口所需要的频率分量能够顺利通过，而抑制或削弱不需要的频率分量，这种具有选频功能的中间网络，工程上称为滤波器。
有源滤波器：利用有源元件运算放大器构成的滤波器称为有源滤波器。
来源：面包板社区czd886分享
