2025年中国半导体电镀铜‌行业发展现状、竞争格局及未来趋势分析：本土技术加速替代，百亿赛道绿智共生[图]

半导体电镀铜是指在半导体制造工艺中，通过电化学沉积方法在晶圆表面或特定结构（如硅通孔TSV、互连线等）上制备铜金属层的过程。该技术利用电解液中的铜离子在电场作用下还原为金属铜，以实现高导电性、低电阻的金属化连接，是先进制程中替代铝互连的关键工艺。根据应用场景和工艺特点，半导体电镀铜主要分为大马士革电镀铜、TSV电镀铜和凸块电镀铜。各类工艺需精确控制添加剂（抑制剂、加速剂、整平剂）、电流密度及溶液化学性质以确保镀层均匀性和可靠性。

半导体铜电镀工艺流程主要包括：晶圆清洗以去除表面污染物和氧化物；表面活化处理（如等离子体处理或化学蚀刻）以提高铜附着力；通过溅射或蒸发沉积薄的金属种子层（通常为钛或铜）作为电镀起始点；制备硫酸铜、硫酸和添加剂组成的电镀液；将晶圆浸入电镀槽并施加电流，使铜离子还原为金属铜沉积在表面，过程中需严格控制电流密度、电镀时间和温度；电镀后用去离子水和化学试剂清洗去除残留物；进行退火处理以提高铜膜结晶度和导电性；最终通过显微镜、膜厚测量仪和电学测试设备检测铜膜的平整度、均匀性、厚度及电阻等性能参数。

在半导体精密制造领域，氰化物体系镀金工艺通过七大核心参数的协同调控实现镀层性能的精准控制：电流密度与温度共同决定晶粒生长动力学，pH值与金浓度协同影响沉积速率与表面形貌，镀液密度实时反馈溶液老化状态，流量智能调控系统结合变频脉冲技术破解杯镀气泡难题，而添加剂的微量梯度投加机制则在提升光洁度的同时规避硬度异常。这一多变量耦合控制体系，通过建立参数-结构-性能的数字化映射模型，最终实现镀层粗糙度≤100nm、硬度均匀性±5%的高端制造要求，为5G通信芯片、高算力GPU等尖端产品的可靠性提供关键材料保障。

半导体电镀铜是IC制造和先进封装的核心工艺，其关键在于均匀无缺陷的铜沉积。通过优化电镀液配方、电流控制及后处理工艺，可满足高性能芯片对低电阻、高可靠互连的需求。未来，随着制程微缩和3D集成技术的发展，电镀铜工艺将继续演进，推动半导体行业进步。

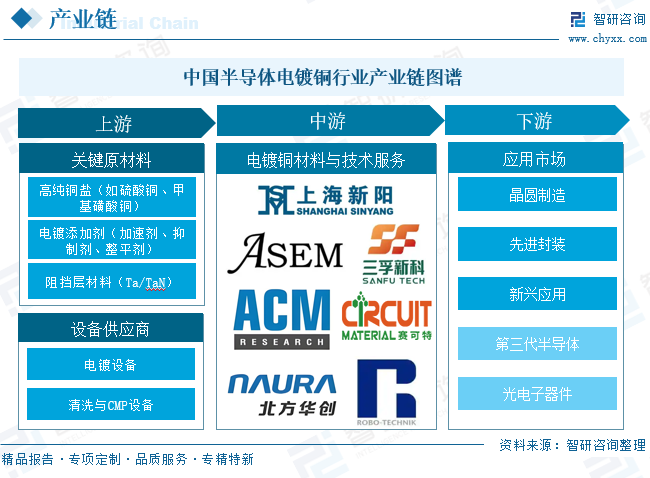

中国半导体电镀铜行业产业链上中下游紧密协同，形成完整生态体系。上游以原材料与设备供应为核心，涵盖高纯铜盐、电镀添加剂、阻挡层材料及电镀设备。国内企业在铜盐提纯、硫酸铜电镀液配方等领域取得突破，但高端光刻胶、高纯度靶材等仍依赖进口，国产化率不足30%，导致中游成本占比偏高。中游聚焦电镀铜材料与技术服务，上海新阳、艾森股份等企业通过自主研发实现14nm及以上制程电镀液供应，打破国际垄断，但5nm以下技术仍空白。下游则广泛覆盖晶圆制造与先进封装领域。产业整体呈现出“上游关键材料受制于人、中游国产替代进程加速、下游高端应用需求持续增长”的鲜明特点。

中国半导体电镀铜行业在先进封装领域发展迅速，主要应用于晶圆级封装、2.5D/3D封装、TSV和铜柱凸块等关键技术。在AI、5G和HPC等需求的推动下，中国先进封装市场规模从2020年的351.3亿元快速增长至1007亿元，预计2025年行业市场规模将超过1100亿元，2020-2025年年复合增长率约25.6%。目前国内封测龙头企业如长电科技、通富微电已占据主要市场份额，但在5nm以下高端电镀铜材料领域仍依赖进口。未来随着HBM存储和3D封装技术的发展，以及政策扶持下的国产替代加速，中国半导体电镀铜及先进封装行业将迎来更大的发展空间。

半导体电镀铜行业是支撑先进芯片制造和封装的关键环节，主要用于晶圆级铜互连、TSV（硅通孔）填充及先进封装，其镀层质量直接影响芯片性能和可靠性。当前，在国家大力推动半导体产业链自主可控的战略背景下，叠加AI/HPC芯片需求爆发式增长以及国产替代进程加速等多重利好因素驱动，行业迎来快速发展期。2024年中国半导体电镀铜行业市场规模约52亿元，随着第三代半导体等战略性新兴产业的蓬勃发展，预计到2028年市场规模将快速增长至97亿元，年复合增长率达16.8%。未来，行业将重点围绕绿色电镀技术研发、关键设备国产化突破以及满足先进封装需求等方向持续发力，推动产业链向更高附加值领域转型升级。

中国半导体电镀铜行业可细分为电镀液、电镀设备、技术服务三大领域，其中电镀液占据主导地位，约占65%，主要应用于铜互连、TSV（硅通孔）、RDL（重布线层）、铜柱凸块（Cu Pillar）等工艺。根据应用场景，电镀液市场又可进一步划分为先进封装、晶圆制造、传统封装、PCB（印制电路板）等细分领域。近年来，行业在先进封装领域呈现爆发式增长（CAGR 18.92%），AI芯片与HBM存储需求持续驱动TSV/RDL电镀技术创新，同时晶圆制造端14-28nm制程国产替代加速，共同构筑行业增长双引擎。

2024年以来，中国半导体电镀铜行业在技术突破与产业布局上取得显著进展：南通赛可特首创沉积速率反转添加剂（专利CN119330902A），实现TSV无空隙填充；艾森股份28nm大马士革电镀液完成认证并切入长电供应链，14nm电镀钴进入测试；北方华创推出国产首台12英寸TSV电镀设备Ausip T830，填补高端设备空白；南京航空航天大学开发协同电铸工艺，将纳米孪晶铜厚度不均性降低40%；中科院突破毫米级单晶铜电镀技术，缺陷密度下降90%。产学研平台通过行业论坛加速AI工艺优化、绿色添加剂研发落地，推动国产技术向5nm以下制程迈进，全面支撑HBM存储、3D封装等高端应用需求。

中国半导体电镀铜行业竞争格局呈现“外资主导高端市场、本土企业差异化突围”的双层结构。国际巨头（杜邦、巴斯夫、JCU等）垄断全球75%以上的高端电镀液及添加剂市场，尤其在5nm以下先进制程领域占据绝对优势；而本土企业通过聚焦细分领域国产替代、技术协同与海外并购，在成熟制程与先进封装领域加速突破——其中艾森股份在先进封装电镀铜基液（华天/通富微供应）和28nm大马士革添加剂认证上进展显著，上海新阳打破PSPI光刻胶垄断，南通赛可特以“沉积速率反转”专利（CN119330902A）解决TSV填充难题，设备商如北方华创推出首款12英寸TSV电镀设备Ausip T830，共同推动行业国产化进程。

中国半导体电镀铜行业正呈现"技术突破、绿色转型、产业协同"的立体化发展趋势。一是本土企业通过自主创新加速国产替代进程；二是无氰工艺和智能化控制技术成为发展重点；三是产业链协同效应日益凸显，材料-设备企业深度合作。未来，行业将在高端突破、绿色升级和应用创新三大维度持续发力，构建自主可控的产业生态。具体发展趋势如下：

1、高端技术突破与国产替代加速

中国半导体电镀铜行业正加速高端技术突破与国产替代进程。南通赛可特研发的"沉积速率反转"专利技术显著提升TSV填充质量，艾森股份在先进封装电镀铜基液领域实现量产，北方华创推出国产首台12英寸TSV电镀设备，推动2.5D/3D封装国产化。尽管5nm以下高端市场仍被国际巨头垄断，但本土企业正通过技术协同和海外并购加速追赶。

2、绿色制造与工艺升级

行业绿色转型与工艺升级趋势明显。无氰工艺成为研发重点，南京航空航天大学开发的"辅助阴极+反向脉冲电铸"技术大幅提升HBM芯片可靠性，中科院的单晶铜电镀技术降低缺陷密度90%。盛美半导体推出电镀-CMP-清洗一体化设备，通过AI监控提升良率稳定性，产学研合作加速绿色技术落地。

3、产业链整合与应用拓展

产业链整合与应用拓展持续推进。材料-设备企业深度协同，国际化布局加速，通威股份、迈为科技在光伏领域推动铜电镀"去银化"，隆基绿能将电镀技术延伸至氢能领域。半导体领域聚焦HBM存储和3D IC封装需求，预计2028年TSV电镀液市场规模达50亿元，年复合增长率18.92%，展现强劲增长潜力。
