瑞萨RA8D1套件测评，带显示屏，带摄像头，支持MIPI-DSI显示输出接口。 板上除了实现RA8D1最小系统外，还搭载了实用的外设功能。
一、RA8D1核心板介绍

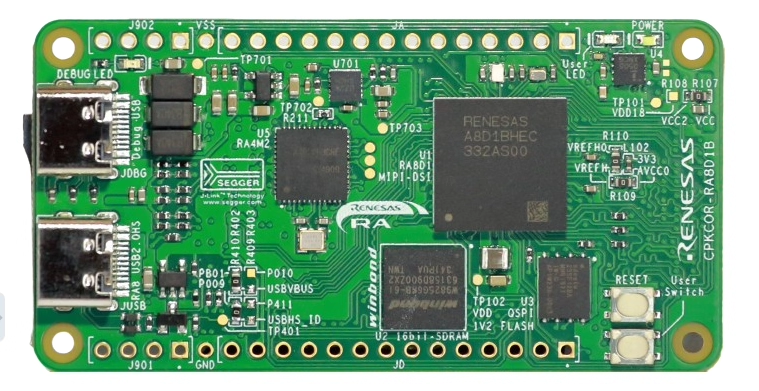

CPKCOR-RA8D1B板上使用224BGA封装的RA8D1 MCU（U1），支持MIPI-DSI显示输出接口。 板上除了实现RA8D1最小系统外，还搭载了实用的外设功能，包括：
16位SDRAM（U2），32M字节容量
QSPI Flash（U3），16M字节容量
USB 2.0高速主机/设备，JUSB Type-C 2.0接口，支持主/从功能自动切换
板载Segger Jlink调试器，同时支持一路虚拟串口，JDBG Type-C 2.0 设备接口
Jlink工作指示LED（橙色）
电源LED（白色），用户LED-PA01（绿色），复位按键和用户按键-P008
2.54mm间距的通孔扩展接口
J901 串行口扩展
J902 外接调试器接口
JA，JD通用扩展接口
TF卡槽，支持3.3V信号电平（DS和HS速度模式）
J1，J2 两个80管脚的高密度板对板连接器
HRS DF40C-80DP-0.4V(51)
对应的扩展板用接插件有多种合高选择，1.5 /2.0 /3.0 /3.5 /4.0mm
二、RA8扩展板介绍
板载硬件功能：
USB-FS Type-C 接口，通过2.0mm跳线组合选择Host或Device功能，支持RA8x1 MCU的USB-Boot功能。
2路CAN-FD 收发器，通过2.54mm跳线座连接MCU，可灵活适配需要使用的CAN通道和管脚。
百兆以太网，使用LAN8720AI PHY。
H0233S001 2.33英寸全接口LCD模组，支持MIPI-DSI/RGB666/SPI显示接口（可选装）。
QSPI Flash，WSON 6x8封装，可贴装NAND Flash (缺省不贴装)。
RESET按键和NMI中断按键，1个用户按键。
1个电源LED，2个用户LED。
扩展接口：
所有的扩展接口都可以作为GPIO扩展来使用，但在管脚分布上，同一外设功能的I/O尽量分布在一起。排针接口的规格均为2.54mm间距。
PMOD接口，支持Type2A扩展SPI接口（缺省）以及Type3A扩展UART接口（需修改跳接电阻）。
Arduino UNO扩展接口。
Grove接口1，仅支持I2C功能。
Grove接口2，可选I2C、I3C或模拟接口功能。
50pin FPC LCD触摸屏扩展接口，支持MIPI-DSI（2 Lane）、RGB666、SPI显示，I2C触摸屏。
40pin 双排针 LCD触摸屏接口，支持RGB888显示，I2C触摸屏（与EK-RA8D1兼容）。
24pin FPC CEU接口（DVP摄像头接口），可以直接连接OV7725摄像头模组。
30pin 双排针 摄像头接口，其中前20pin的管脚定义和EK-RA8D1兼容。
20pin FPC接口，用于扩展OSPI设备（需要禁用核心板上的QSPI存储）。
20pin 双排针 SDIO/MMC接口。
24pin 双排针 GPIO信号扩展。
10pin 双排针 USB FS及调试烧录控制。
10pin CMSIS-DAP调试接口。
20pin ETM调试接口（未实装）。
