CTC技术的应用介绍 | 盖世大学堂智能底盘技术开发系列知识讲解

CTC（Cell to Chassis）技术作为电动车电池集成的核心创新，正在重塑汽车制造格局，本篇推文围绕CTC技术的应用展开，深入探讨其定义、不同厂商方案对比、结构设计、制造工艺挑战以及实际案例，全面解析其在提升能量密度、降低成本和提高生产效率方面的关键作用。

CTC技术涉及两种主要方法：Cell to Chassis（C2C）和Cell to Body（C2B），其中C2C方法强调将电池模组直接集成到独立底盘结构中，而C2B则将电芯直接嵌入车身下底板，无需独立底盘。传统承载式车身设计缺乏独立底盘，因此电池通常安装在车身内部，更接近C2B概念。

例如，特斯拉采用C2B方案，直接将电芯装入车身下底板，而卡路（Canoo）等少数公司采用C2C方法，将模组放入整体底盘内。目前，全球仅有卡路和瑞维亚等少数公司拥有独立底盘，支持C2C方案，其他制造商如特斯拉因车身设计限制，主要依赖C2B策略。这种技术差异源于底盘结构的存在与否，直接影响电池集成的灵活性和效率。

主要电动车制造商在CTC技术上采用不同方案，特斯拉的C2B技术通过将电池上盖板与电芯及座椅结构直接集成，并使用一体压铸工艺，显著减少零件数量（号称减少370个），并降低重心以提升操控性能；比亚迪的刀片电池采用叠片技术，特别适合C2B集成，其一片片叠层设计简化密封过程，同时提供结构刚度，在横向碰撞和扭转负载中分担压力；

零跑（Leapmotor）的C2C方案则激进地去除电池上盖板，直接将上盖与车身地板合一，节省约10毫米空间，宣称刚度提高25%并降低成本20%。相比之下，卡路的C2C方案将模组完全集成在车架内，使车身与电池包独立，便于模块化定制。这些方案各有优劣：特斯拉和比亚迪方案强调密封性和结构强度，而零跑方案在空间利用上更高效，但密封挑战较大，尤其在运输过程中易受工厂碎屑影响导致短路风险。

CTC结构的关键在于门槛梁、前底板及电池盖板的设计，是否整合这些部件直接影响结构稳固性和安全性。例如，将前进板与电池上盖板合为一体可减少部件数量，降低失效概率，但增加密封失效风险，尤其当电芯直接置于车身内并整合地板时，还需考虑座椅连接装置和人体负载。

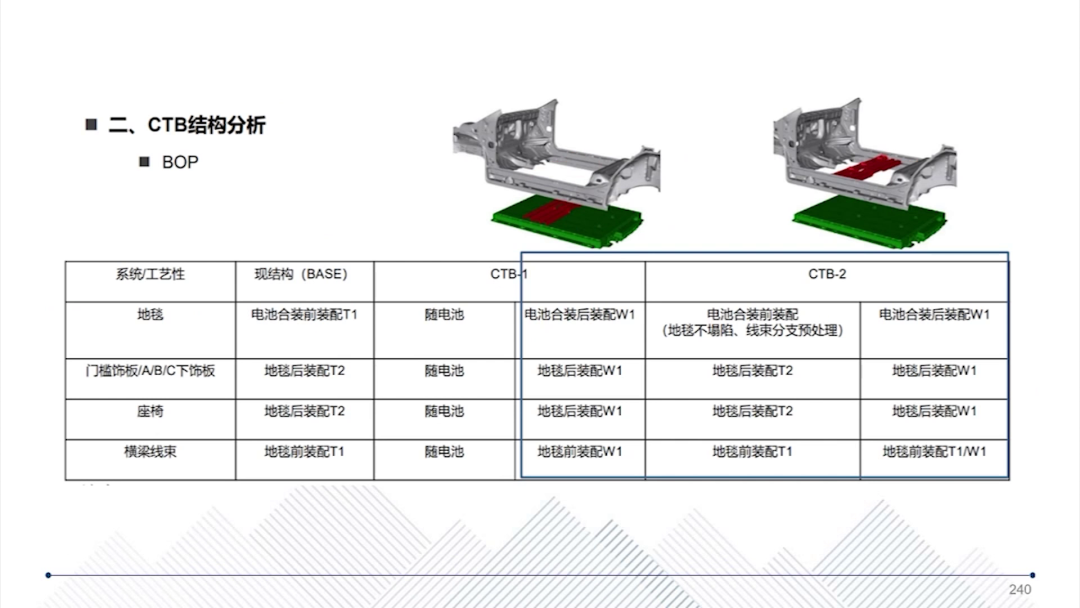

CTB结构下，地毯、门槛饰板、座椅等装配顺序需调整，如电池合装后装配地毯（W1阶段），这导致工艺差异显著。冷却系统集成尤为关键，PDU、高压线束和冷却管路需嵌入电池仓内部，工艺排布复杂，例如水冷高压系统要求高效布置进出水口，而风冷系统虽有优势但已较少采用。密封性挑战在批量生产中放大，车身未打磨或毛刺可能导致连接点失效，即使1‰缺陷率也不可接受，因此需与车身部门协作优化制造工艺。

CTC装配要求高精度定位和支撑系统，例如使用直径不小于20mm的定位孔和多孔定位策略，以克服车架长度带来的公差问题；装配顺序也需优化，如先固定中间电池仓段，再安装前部顶点，最后处理后排横向连接点，以确保载荷分布均匀，避免NVH噪声和部件失效。批量生产中，公差控制是主要难点，公差需控制在±2毫米以内，否则需频繁手工调整，限制产量（如Rivian因公差问题产能受限）。

CTC分装线需新增电池封装区、常规分装区和检测区，其中电池分装要求洁净密封环境，并包含充放电测试，导致厂房空间需求大，投资高昂；涂胶工艺需电池包放置晾干，增加堆积区大小和工时。为提升效率，可探索自动化方案，如分组装配刀片电池block或使用自驱车辆转运。

电池选择直接影响CTC性能，特斯拉采用卷绕技术的圆柱电芯（如4680大电芯），体积利用率约28.9%，而卡路使用LG的46并96串配置，体积利用率达32.5%，在相同空间装入更多电芯；比亚迪刀片电池通过叠片技术实现62.3%的体积利用率，革命性地简化800伏平台构建，只需一并124串即可，无需复杂焊接。磷酸铁锂电池在有限空间可排布至120度电量，但长刀片电池在弯角区域安装受限，需用较小刀片分组装配。

高能量密度电池（如刀片电池）便于控制器集成到机舱，但EMC问题需解决。竞品分析显示，不同品牌在电压平台、串并结构和能量密度上差异显著，如比亚迪海报的54kWh电池采用CTP技术，体积利用率最高。

CTC实施需调整整车厂生产线，如在总装线旁增设分装车间，用于车架的电芯装配、冷却管路和电机安装，再作为整体部件与车身合装，减少对现有产线影响。但决策面临挑战：整车厂需权衡自建产线风险与供应商合作模式，内部意见分歧大，部分人担忧变革复杂性，部分人认为不变革将导致亏损。渐进式策略被推荐，先从小批量C2C验证密封和布置技术，再演进至C2B应用。路径依赖阻碍创新，整车厂多采取跟进策略而非主动变革。最终，CTC核心在于简化结构、提升空间利用率和降低成本，但需平衡密封性、安全性和批量可行性。

CTC技术通过高度集成推动电动车结构优化，但大规模应用需克服制造瓶颈，如公差控制、密封可靠性和分装线投资。行业应借鉴成功案例（如特斯拉的自动化装配），并聚焦电池技术创新（如刀片电池的高体积利用率）。未来，CTC有望实现滑板底盘标准化，但需跨部门协作和工艺优化，以提升日产量和竞争力。
