前言

最近在回复 sglang issue的时候，sgl-kernel中的w4a8 kernel会偶遇精度问题。像是:

        # Compare results
        try:
>           torch.testing.assert_close(c, c_ref, rtol=1e-2, atol=0.1)
E           AssertionError: Tensor-likes are not close!
E
E           Mismatched elements: 28659 / 114688 (25.0%)
E           Greatest absolute difference: 1.5625 at index (6, 6778) (up to 0.1 allowed)
E           Greatest relative difference: 258048.0 at index (2, 4016) (up to 0.01 allowed)

test_cutlass_w4a8_moe_mm.py:246: AssertionError
------------------------------ Captured stdout call ------------------------------

Testing with batch_size=16, k=256, n=7168, num_experts=8
  FAILURE: tensors are NOT close.
    Max absolute difference: 1.5625
    Mean absolute difference: 0.07568359375
    AssertionError: Tensor-likes are not close!

问题发生的很诡异，后与社区同学一起再次review sglang代码。并且在网上通过资料学习之后解决了这一小问题，简单来说。这是一次因为异步操作而没控制好同步带来的问题，后续我将总结在nv openday 视频里学到的知识来尝试分析w4a8的kernel，并给出导致这个问题的原因。

前排提示，本文不会讲解过多的cute相关的代数知识。

w4a8 kernel 在 Hopper架构上的实现原理

kernel实现简介

顾名思义，w4a8 kernel是一个激活8bit，权重4bit的kernel实现。它通过将权重4bit反量化回8bit，使用Hopper上的GMMA实现矩阵乘法运算。在这个例子中，A是per tensor量化。B为per channel量化，细节如图上图所示。下图展示了w4a8 kernel实现的大体流程。

任务切分

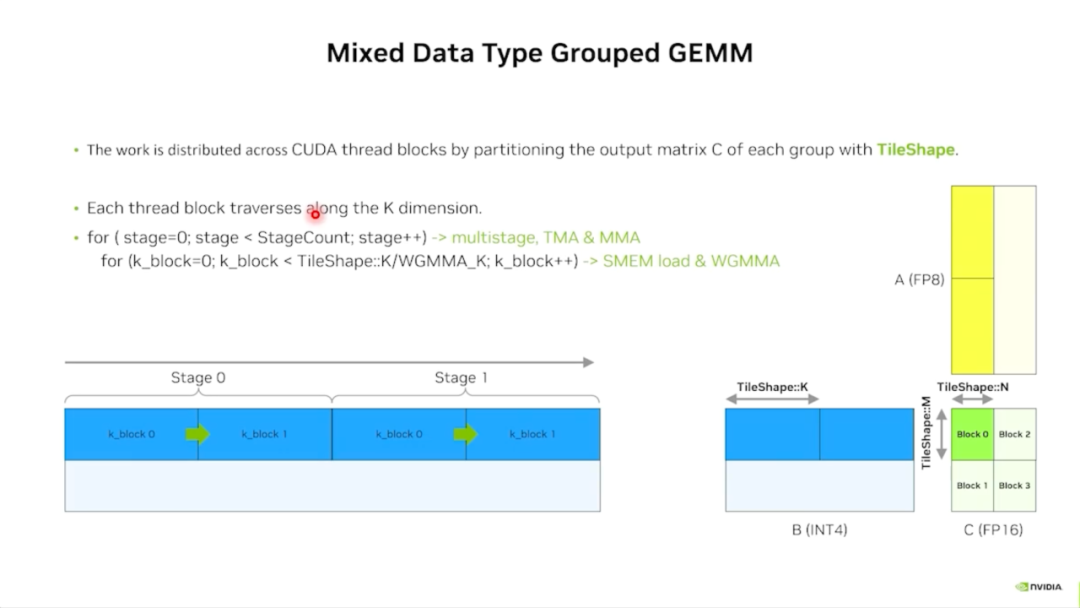

在深入kernel细节之前，让我们来看看对于一次矩阵计算。我们是如何根据TileShape进行任务切分的：对于GroupedGEMM中的Group 0来说，mma操作往往对K维度进行切分。也就是B Tensor的横向，通过构建Tile这样一个概念，我们把C Tensor中Block 0 这一块的计算拆分成多个Stage进行计算，来减轻每一次计算的workload

Stage之后，我们针对每一个Stage还可以进行更深入的切分：如下图所示，对应每一个Stage。我们还可以拆分出Block的概念，在block上就会执行实际的WGMMA计算。

更直接的讲，切分不同的Stage的目的。是为了在多stage间让TMA的数据搬运和MMA计算有overlap的效果，而切分多block是为了share mem的搬运和WGMMA之间做overlap。总之理想情况下，在矩阵运算时。我们希望mma的计算是没有overhead的，而通过多级的overlap可以趋近这一点。

Mainloop实现

之后我们再深入一些，看看w4a8 kernel内部更细致的mainloop实现流程。在这个例子里，我们默认K维度的tile切分为128。使用K维度为32的tensorcore进行计算。由此我们可以得知，在该例子里需要4个block来计算一个k Tile。

整体流程图如下所示：

1. 首先mainloop会先发射一个pipeline_consumer_wait的指令，它可以确保在gemm流程中TMA的数据已经加载完成。
2. 每个block会先load进一个MK的矩阵，然后对这个矩阵做int4 -> fp8的dequant。
3. 最后做mma的操作（在这里使用了swapAB的思路，所以是load MK矩阵然后做dequant）
4. 不同stage之间，也通过pipeline_consumer_wait确保数据的加载。
5. 在Stage1将要计算mma之前，我们需要一个wait指令来确保stage0的mma已计算完毕。因此在这里我们需要一个warpgroup_wait<3>() 的指令来兜底。这里的3代表有3条mma还没结束，对这个例子来说也就是第一条mma的计算已经结束了。

Overlap

更进一步地说，我们可以实现这样的流程，也就是上一个block的mma计算可以和这个block的 load 做overlap。

Tensor core 和 swap AB

让我们展开每一个mma，来深入其中的细节。并且分析swap AB在 w4a8 kernel上的意义。对于Hopper架构的WGMMA而言，它的输入A可以是从寄存器或者shared mem上拿到。输入B必须从shared mem上拿到，因此对于weight需要做dequant的情形来看。我们让weight作为A输入，而activation作为B输入。可以让A通过cudacore进行反量化计算，而直接通过寄存器传入。避免了weight作为B传入而需要先写回shared mem的问题。

Epilogue 和 scale

省略掉了视频中的一些algebra知识，让我们来看最后一段。当我们完成了一段stage的计算之后，还差最后一步我们没有进行计算。那就是w4a8 kernel的scale。

hopper的mma是一个异步的指令，当我们发射完四次的mma之后。并不能认为所有的mma已经执行完毕而直接进行scaling，同上文所述。我们仍然需要一个wait操作来保证前四个mma操作已经执行完毕并得到正确结果。

因此在这里我们使用：

warpgroup_wait<0>();

来确保一个stage中的mma已都执行完毕，从而再进行scaling。同时因为在这里我们已经执行完四个mma的计算，我们可以直接使用 consumer_release来释放掉buffer。

大家可能也猜到了，在SGLang的w4a8 kernel里。也是丢掉了这样一个同步，让最后的结果执行错误了。

SGLang case

在SGLang中，社区同学通过这个PR修复了scaling的问题：

https://github.com/sgl-project/sglang/pull/10572

我们可以发现，在特定的位置添加上wait之后。就能修复这个问题。

写在最后

在Hopper架构的编程模型里，我们可能时常遇到因为异步操作而带来的问题。

比如scale明明没问题，但是结果却算不对。当我去掉scale之后，结果反而对了。

其实这些问题也都有迹可循，重要的是仔细操作异步操作中的同步控制。
