英诺达SVS Cloud正式上线：开启中小型芯片设计云端验证新时代

点击蓝字关注我们

2025年5月22日，英诺达正式推出EnCitius®曜奇®SVS Cloud公有云服务，该服务将于6月初正式上线，目前，平台注册渠道已火热开启，诚邀设计团队申请注册，享限时特惠。作为专为中小型芯片设计量身打造的硬件仿真云平台，SVS Cloud通过弹性硬件资源调度+自动化工具链+完整方法学，将芯片验证效率提升至全新高度。

中小型团队的验证挑战

在半导体行业加速变革的背景下，芯片的开发周期大幅压缩，芯片产品需要快速设计验证，以抢占市场先机。然而，面对复杂设计的验证，硬件仿真加速的效率问题愈发凸显。一方面，硬件仿真加速流程和方法学缺失，导致验证效率低下，硬件仿真涉及多种工具和流程，验证团队难以合理利用各个工具以发挥最大效能。另一方面，项目周期内硬件资源的利用率波动大，比如硬件仿真环境开发及调试阶段，对硬件资源依赖较少，而随着项目的推进，资源需求急剧攀升，甚至在峰值时期超过资源存量，严重制约项目进度。

项目周期的资源需求波动

为有效应对以上痛点，英诺达的SVS系统验证平台提供了一站式硬件仿真加速云上解决方案，显著提升验证效率并降低设计周期压力。为进一步满足中小型芯片设计团队需求，英诺达顺势推出SVS Cloud公有云解决方案，通过弹性的硬件资源调用，帮助客户以更低成本实现高效验证，加速产品上市进程。

突破传统验证瓶颈，云端赋能中小团队

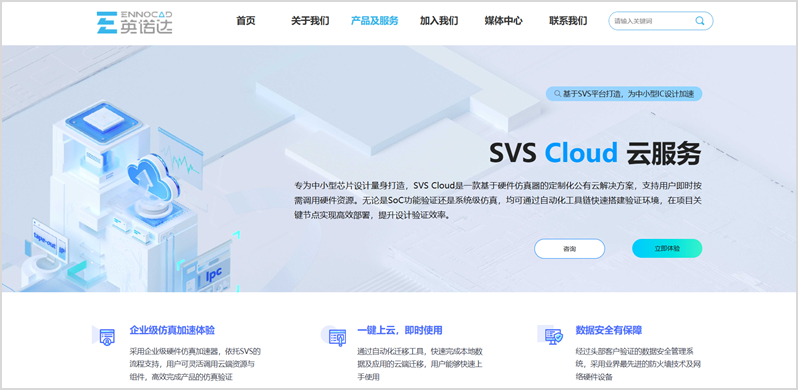

SVS Cloud将于6月2日上线，目前已经开放注册

SVS Cloud采用企业级硬件仿真加速器，通过英诺达自主研发的服务配置系统、任务调度系统（EJOB）、资源管理系统（ERMS），将硬件仿真必要的软硬件基础服务和SVS验证组件串联整合。客户只需通过WEB入口，即可实现资源申请、管理、监测和仿真工程的编译、执行、debug，所有验证工作完全可以通过网页界面完成。无论大小芯片均可以快速灵活的使用硬件仿真资源，加速系统验证效率，缩短验证周期。

服务配置系统

高性能服务器及存储集群
业界一流的硬件仿真加速器集群
虚拟化资源自动部署

任务调度系统EJOB

硬件仿真加速任务提交
任务排队调度

资源管理系统ERMS

硬件仿真加速器集群管理
硬件资源状态监测

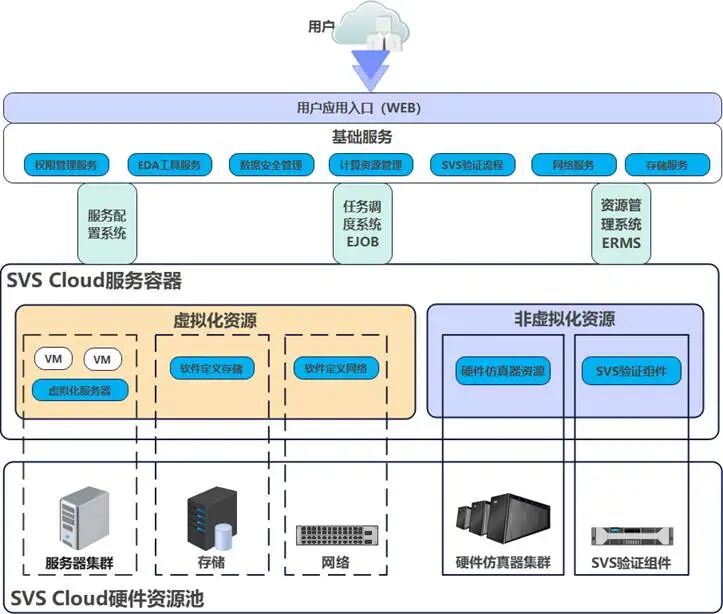

SVS Cloud技术架构

SVS Cloud解决方案以提升验证效率为核心目标，帮助客户快速完成前置工作，尽早开展验证执行，避免在验证环境和平台的搭建上耗费过多精力。同时，利用云平台的弹性特点，让验证工作更加灵活高效。其特点主要体现在以下几方面：

一、流程和方法学

基于SVS服务数十家不同领域、不同设计规模芯片的丰富经验，SVS Cloud建立了一套完整且成熟的开发流程和方法学。该体系不仅为用户提供方案指导，帮助用户更高效地用硬件仿真加速器，还包含了搭建脚本，即使是没有经验的用户也能快速上手使用。

二、弹性资源

SVS Cloud在资源的量和时间上都给与用户充分弹性，在项目的不同阶段，用户可以根据实际需求按需使用，有效降低使用的成本。而且，云平台还具备充分的灵活性，用户申请资源最快可以锁定第二天的资源量，满足项目进度需求。

三、解决方案组件

英诺达开发了多种配套的组件，如AVIP及其他工具，这个组件库帮助用户做RTL移植、编译、log筛查以及memory处理等工作，提高了用户的开发效率和资源的利用率。

SVS Cloud注册使用流程简单，企业用户注册并通过审核后，即可在线购买硬件仿真资源点数（3200万门*天=1点），项目组成员只需向企业负责人提交申请，即可获得相应的资源分配，快速开启验证工作。

SVS Cloud使用流程

可靠保障体系：数据安全筑基，运维高效响应

硬件仿真加速器耗电量大、散热高，英诺达为此打造了专业化的数据中心，SVS云机房采用国家A级机房标准，满足双路供电，双路水冷的充分冗余，以及柴油发电备份改进的全封闭的冷热通道，冷通道空间制冷实现多重冗余，同时利用工业恒湿机实现环境的恒温恒湿，为硬件设备提供最佳的运行环境。

英诺达SVS系统验证平台的安全性已经过数十家客户的验证，通过强制实现分区逻辑隔离或物理隔离，严格管理公司和客户人员的安全访问，并对数据进行加密处理等策略，为数据安全把关。除了严格的人员和安全策略管理，我们也采用了业界最先进的防火墙技术、行业最先进的网络硬件设备和移动接近骨干网的优质网络，为客户提供兼具安全和效率的解决方案。

在机器运维方面，英诺达拥有专业的Emulator硬件技术支持团队，可以独立进行硬件故障和问题的定位与修复，包括机器并机、拆分、扩容等。团队全年24h保障硬件稳定运行，确保不会因硬件故障影响客户项目进度。

芯动专享来袭：限时优惠活动

为庆祝SVS Cloud正式上线，英诺达特别推出限时特惠方案。用户只需扫描下方二维码或登录网站注册，即可开启云端验证之旅，抢先体验高效便捷的芯片设计验证服务！

关于英诺达

英诺达（成都）电子科技有限公司是一家由行业顶尖资深人士创立的本土EDA企业，公司坚持以客户需求为导向，帮助客户实现价值最大化，为中国半导体产业提供卓越的EDA解决方案。公司的长期目标是通过EDA工具的研发和上云实践，参与国产EDA完整工具链布局并探索适合中国国情的工业软件上云的路径与模式，赋能半导体产业高质量发展。公司的主营业务包括：EDA软件研发、IC设计云解决方案以及IC设计服务。
