前言
6月5日，Nintendo任天堂推出了新一代游戏主机Switch 2，相比于上一代，其在硬件性能、显示效果、手柄设计等方面均有显著升级。此外配备了一款60W快充充电器，最大输出功率也有明显提升。
充电头网已拆解了Switch 2港版和日版两个不同版本的原装60W充电器，这次为大家带来两个版本的拆解对比，看看这两个版本在设计用料上都有哪些不同。
产品外观
外观
任天堂Switch 2原装60W快充充电器两个版本机身样式设计相同，都采用PC阻燃材质黑色外壳，机身表面磨砂工艺处理抗指纹，两侧过渡圆润。
接口
接口方面，两个版本输出端均配备一个USB-C接口，居中布局。
插脚
插脚方面，港版配备的是英规插脚，日版采用的是 A 型扁平双脚。
内部构造
PCBA模块
将外壳拆开，两者构造完全一致，PCBA模块包裹铜散热片，两侧为卡扣结构固定。模块输入端打胶，同时贴有耐高温绝缘片，外面的铜散热片还采用螺丝固定，内侧设有麦拉片进行隔离绝缘。
将散热片拆掉，清理掉导热胶可以看到，两者构造一致，模块采用多块小板堆叠设计，充分利用内部空间。
初级主控芯片
任天堂Switch 2原装60W快充充电器两个版本的初级主控芯片型号一致，丝印P057N，采用SOT23-6封装。
同步整流控制器
任天堂Switch 2原装60W快充充电器两个版本的同步整流控制器型号一致，均来自MPS芯源系统，型号MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。
协议芯片
任天堂Switch 2原装60W快充充电器两个版本的协议芯片型号一致，均采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。

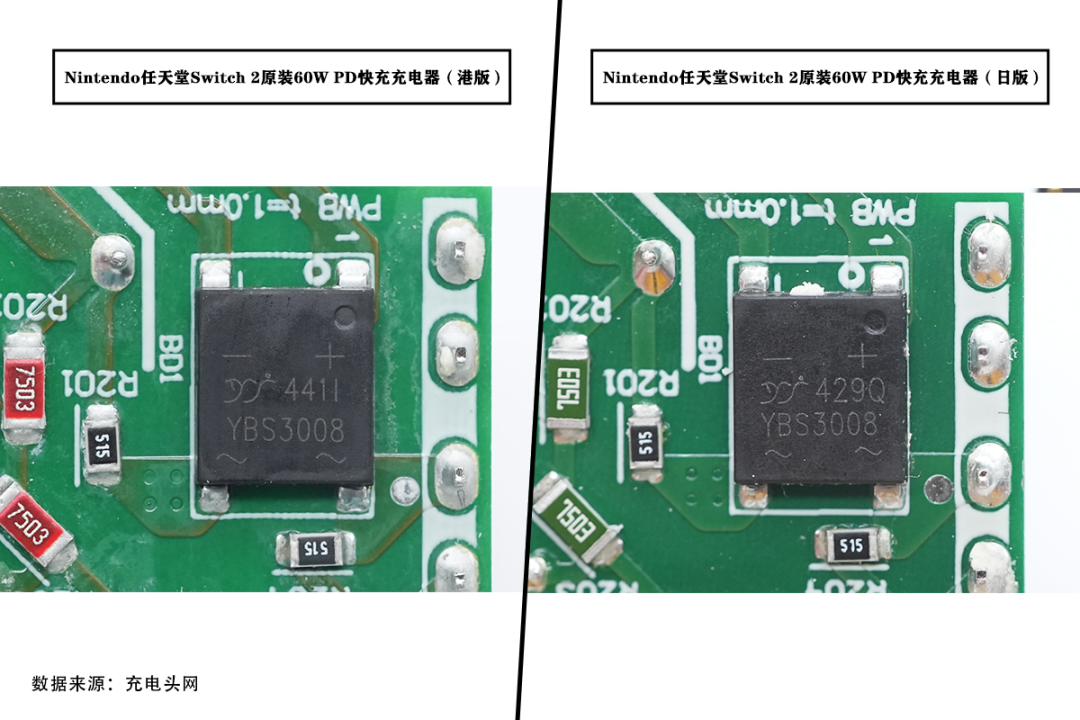

整流桥
任天堂Switch 2原装60W快充充电器两个版本的整流桥型号一致，均来自扬杰，型号YBS3008，规格为3A 800V，采用YBS封装。
初级开关管
任天堂Switch 2原装60W快充充电器两个版本的初级开关管型号一致，均来自英飞凌，型号IPL60R185P7，属CoolMOS P7系列，耐压650V，导阻185mΩ，采用PG-VSON-4封装。
同步整流管
任天堂Switch 2原装60W快充充电器两个版本的同步整流管型号一致，均来自AOS万国半导体，型号AOY66920，耐压100V，导阻8.2mΩ，采用TO251B封装。

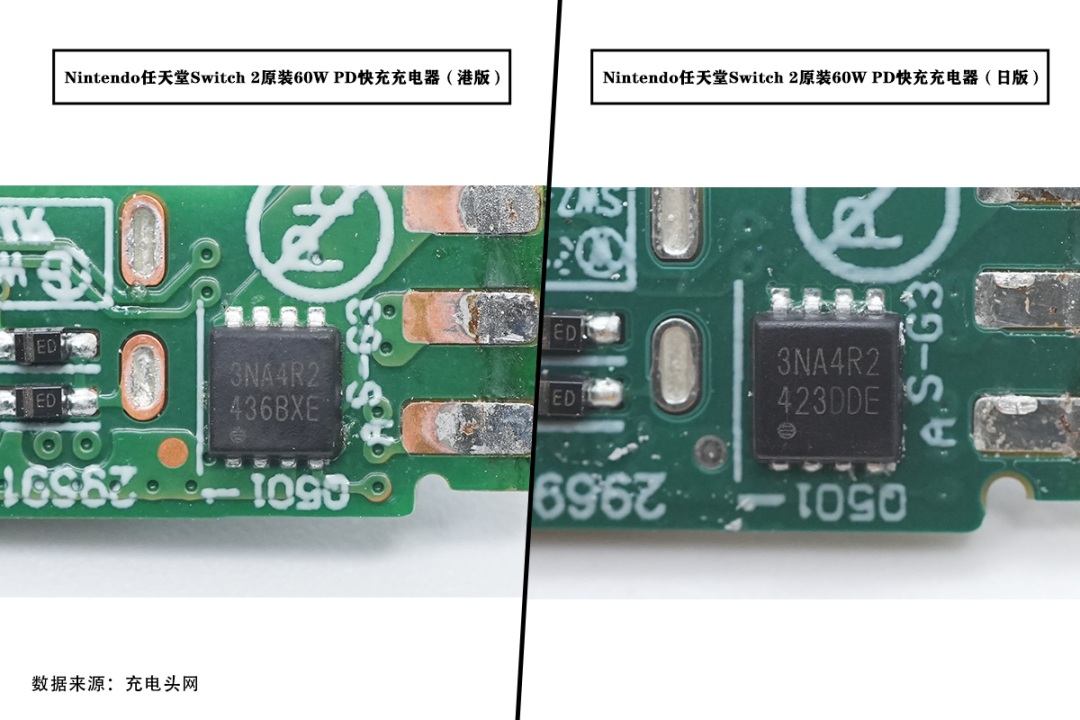

VBUS开关管
任天堂Switch 2原装60W快充充电器两个版本的输出VBUS开关管型号一致，均来自富鼎先进，型号为AP3NA4R2YT，这是一颗耐压30V的NMOS管，导阻4.2mΩ，采用PMPAK3*3封装。
高压滤波电容
任天堂Switch 2原装60W快充充电器两个版本的高压滤波电解电容型号规格一致，均来自AiSHi艾华，规格为400V100μF。
低压滤波电容
任天堂Switch 2原装60W快充充电器两个版本的输出滤波固态电容型号规格一致，均来自APAQ钰邦，规格为25V820μF。
延时保险丝
任天堂Switch 2原装60W快充充电器两个版本的延时保险丝有所区别，港版的来自华德电子，规格为3.15A250V；日版的来源未知，但规格同样为3.15A250V。
温度保险丝
任天堂Switch 2原装60W快充充电器两个版本的温度保险丝型号规格一致，均来自华德电子。
充电头网总结
任天堂Switch 2 港版60W快充充电器物料清单如上表所示。
任天堂Switch 2 日版60W快充充电器物料清单如上表所示。

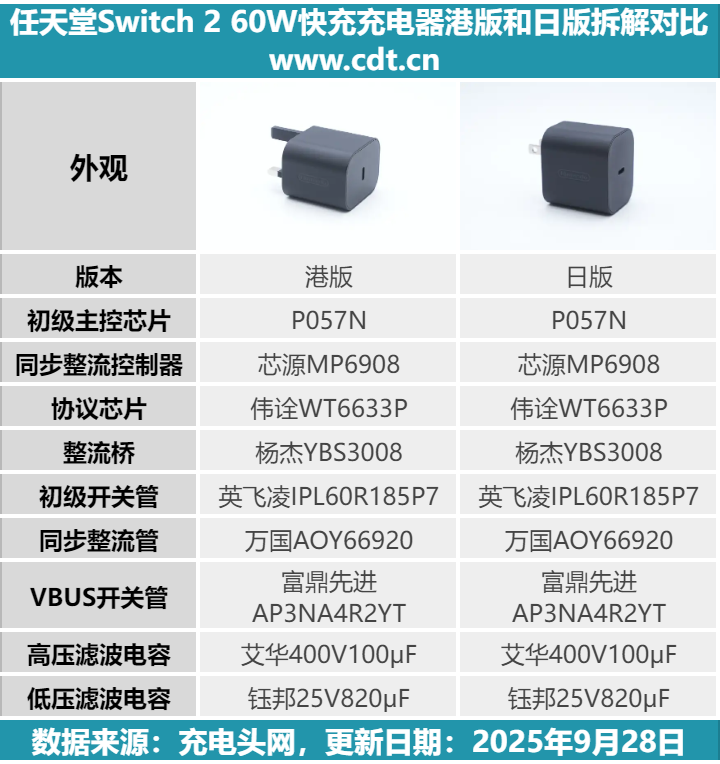

最后附上两款产品的拆解对比汇总表格，方便大家对比两款产品的区别。
任天堂Switch 2 60W充电器两个版本在样式设计上完全一致，仅在插脚以及机身上的品牌、铭牌布局则有所不同。两个版本均支持PD3.0快充协议，可提供最大60W输出，除给Switch 2供电外，日常使用中，还可以拿来给手机、平板甚至是轻薄笔记本充电。
充电头网拆解了解到，除样式外，产品内部模块设计基本一致，并且包括开关电源在内的核心芯片、电容料号也完全一样，仅在延时保险丝上型号有所不同，但规格是一致的，此外也是由台达代工生产，两个版本几乎可以说就是换了一个插脚的换壳版本。
