为什么晶振电路要并联1MΩ电阻？为什么有的并联了，有的又没有？

国庆假期马上要结束了，学点知识收心！

1.形成负反馈，保证线性放大

反相器本质上是一个高增益放大器，如果没有反馈，它会工作在饱和区，输出要么是高电平，要么是低电平，无法提供晶振需要的模拟信号振荡。RF通过将输出信号反向180度反馈到输入端，形成负反馈，让反相器工作在高增益的线性区。

简单来说，RF电阻让反相器从"数字硬汉"变成"模拟暖男"，为晶振提供合适的激励信号。

2.提供偏置点

RF还能为反相器的输入端提供一个直流偏置点，通常是VDD/2，假设电源电压是VDD。这确保反相器工作在中间电平，便于晶振启动振荡。

1.需要RF的情况：Pierce振荡器结构

大多数MCU内部的晶振电路采用的是Pierce振荡器拓扑结构:反相器+晶振+两个负载电容。这种结构需要RF来提供负反馈，确保振荡器工作在线性区。如果没有RF，反相器可能会进入饱和状态，晶振无法启动振荡。

2.不需要RF的情况：内部集成或不同拓扑

内部集成：一些MCU或振荡器芯片内部已经集成了等效的RF电阻，或者通过其他电路（如电流源）实现偏置和反馈。这种情况下，外部就不需要再并联RF。

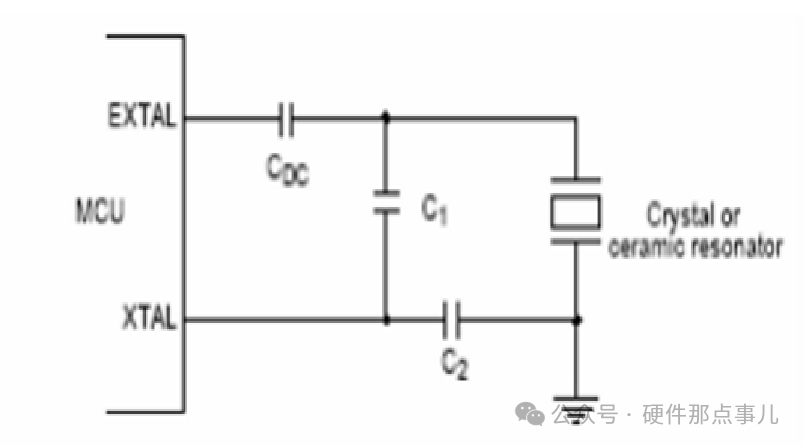

不同振荡拓扑：如果使用的是Colpitts振荡器或其他拓扑结构，可能不需要RF，因为这些电路通过电容分压或其他方式实现反馈。

有源晶振：如果使用的是有源晶振,内部已包含振荡电路，只需要供电和输出信号，外部电路不需要额外的RF。
