英特尔首款基于Intel18A制程的AIPC平台

今年晚些时候，Panther Lake将在位于亚利桑那州的英特尔最新晶圆厂进入大规模量产。

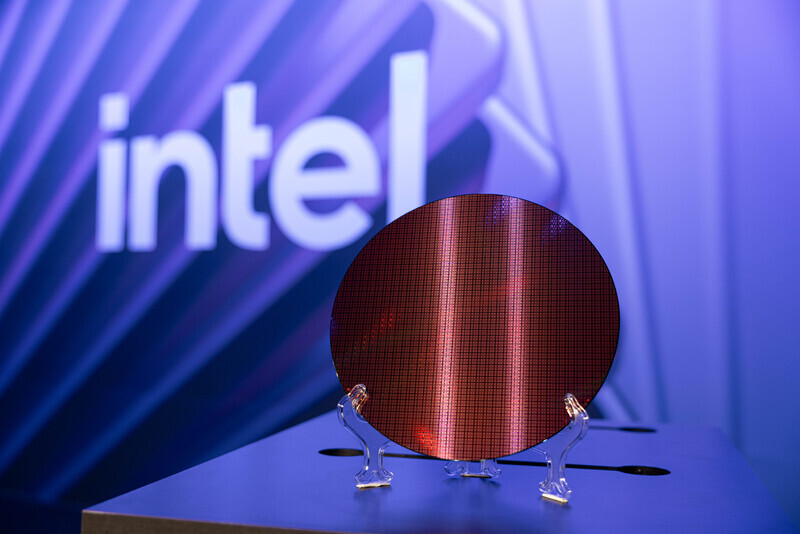

英特尔首席执行官陈立武站在位于亚利桑那州钱德勒市的英特尔Ocotillo园区中，正手持代号为Panther Lake的英特尔酷睿Ultra处理器（第三代）的晶圆。Panther Lake是首款基于Intel 18A制程工艺节点打造的客户端SoC。（图片来源：英特尔公司）

点击看：

英特尔发布 18A 制程新品，年底美国量产

英特尔近日公布重大技术进展，首款基于 Intel 18A 制程的客户端处理器 Panther Lake（第三代酷睿 Ultra）已进入生产阶段，将于今年晚些时候在亚利桑那州钱德勒市 Fab 52 工厂大规模量产，首款 SKU 年底前出货，2026 年 1 月全面供应。同时，首次展示基于同款制程的服务器处理器 Clearwater Forest（至强 6+），计划 2026 年上半年推出。

英特尔世界首款 1.8nm 要点
1、世界首款：预览三代酷睿 Ultra（Panther Lake），首款 18A 制程客户端 SoC；
2、生产进展：Panther Lake 已投产，按计划推进，有望成热门 PC 平台；
3、服务器新品：首展至强 6+（Clearwater Forest），18A 制程，功耗性能大进；
4、核心制程：Intel 18A 是英特尔最先进半导体节点（1.8nm）；
5、制造保障：亚利桑那 Fab 52 已运营，今年晚些时候 18A 量产，巩固领先。

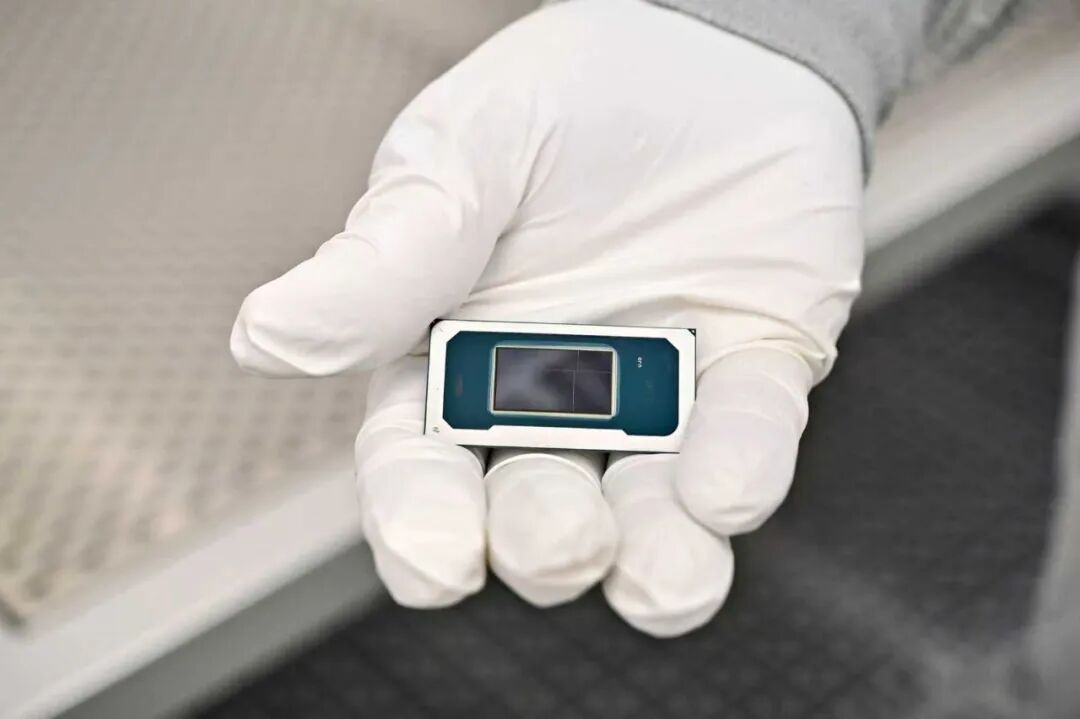

Panther Lake 作为首款 18A 制程客户端 SoC，采用可扩展多芯粒架构，最多配备 16 个全新性能核与能效核，CPU 性能较上一代提升超 50%；全新锐炫 GPU 含 12 个 Xe 核心，图形性能提升超 50%，平台 AI 算力达 180 TOPS，可支撑消费级与商用 AI PC、游戏设备及机器人等边缘应用。

服务器级的 Clearwater Forest 最多含 288 个能效核，IPC 提升 17%，在密度、吞吐量与能效上大幅优化，专为超大规模数据中心、云服务商及电信运营商打造，助力降低能耗。

Intel 18A 是英特尔首个 2 纳米级别制程，相较 Intel 3，每瓦性能提升 15%，芯片密度提升 30%，核心创新包括 RibbonFET 全新晶体管架构与 PowerVia 背面供电技术，结合 Foveros 3D 堆叠技术优化性能与扩展性。

该制程将支撑未来至少三代客户端与服务器产品研发，Fab 52 工厂的全面运营标志其制造能力升级，CEO 陈立武称此为计算时代新飞跃，将推动英特尔业务创新。

英特尔首席执行官陈立武表示：“得益于半导体技术的巨大飞跃，我们正迈入一个令人振奋的全新计算时代，这些技术进步有望塑造未来数十年的发展。结合领先的制程技术、制造能力和先进封装技术，我们的新一代计算平台将成为推动公司各业务领域创新的催化剂，助力我们打造一个全新的英特尔。”
