拆解一款新飞的电热水壶，分享一下电热水壶的电路设计，以供学习借鉴。
新飞的商标。
新飞电热水壶，型号XF-808，额定容量1.8L，额定频率220V~50Hz，额定功率1500W。
壶盖设计挺不错的，中间是滑动开关，往后一拉就可以打开壶盖了，壶嘴那里有个卡扣，和滑动开关一体联动的。
在壶把上有个蒸汽自动开关，接通电源后，手动闭合蒸汽自动开关，当水开以后，蒸汽自动开关断电。
壶盖的底下的设计如下图，接近壶嘴处有个卡扣，和壶盖上面的滑动开关是联动的，不锈钢是食品接触级的。
壶嘴的设计如下图，不锈钢有些生锈了，看来是一般材质了。
3颗螺丝固定壶身的底座，同时锁在温控器3个腿上。
用工具拧下3颗螺丝，拆下壶身的底座，可以看到指示灯（氖管），电源插座，温控器，加热盘。

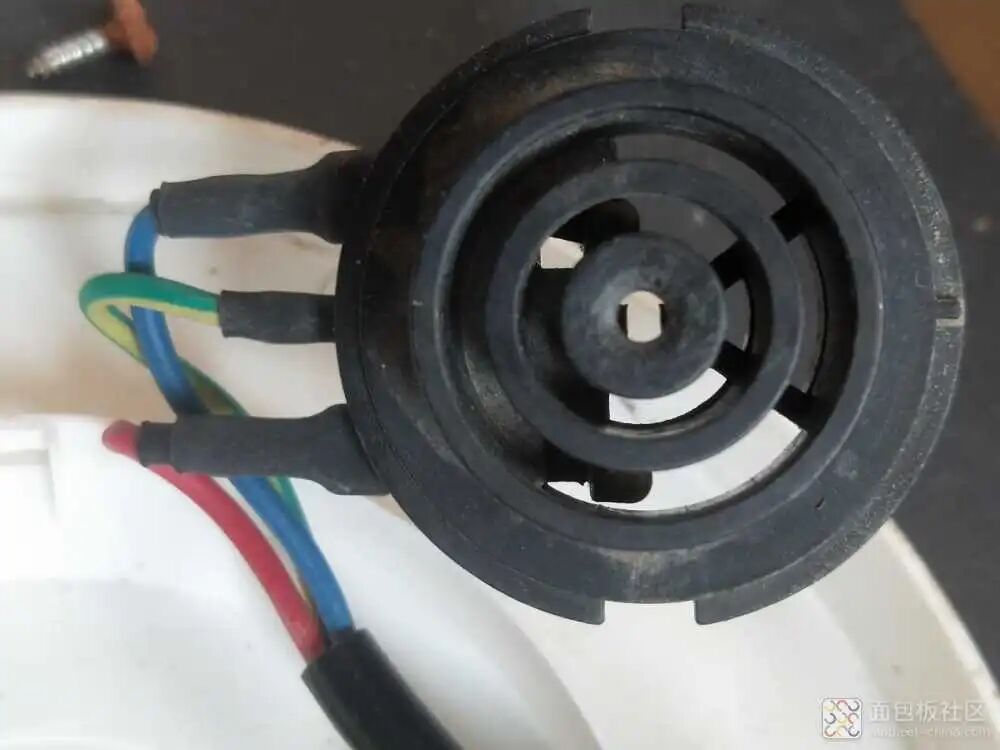

温控器，也是电热水壶的耦合器。

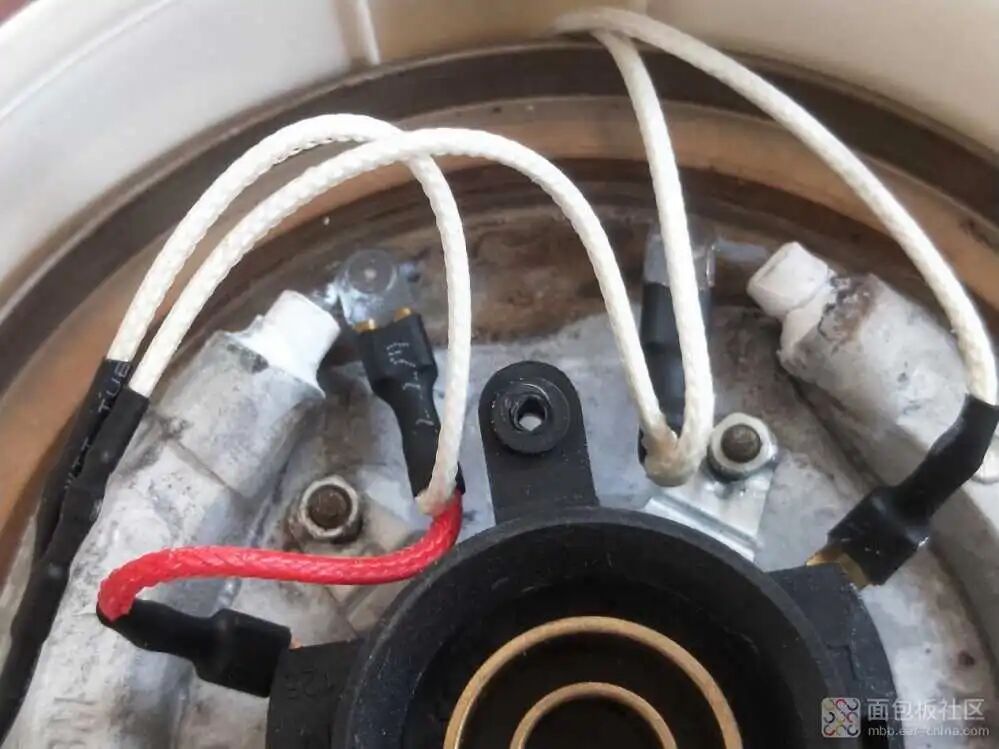

电源LN线是如何连接温控器，氖灯，蒸汽自动开关以及加热盘的。

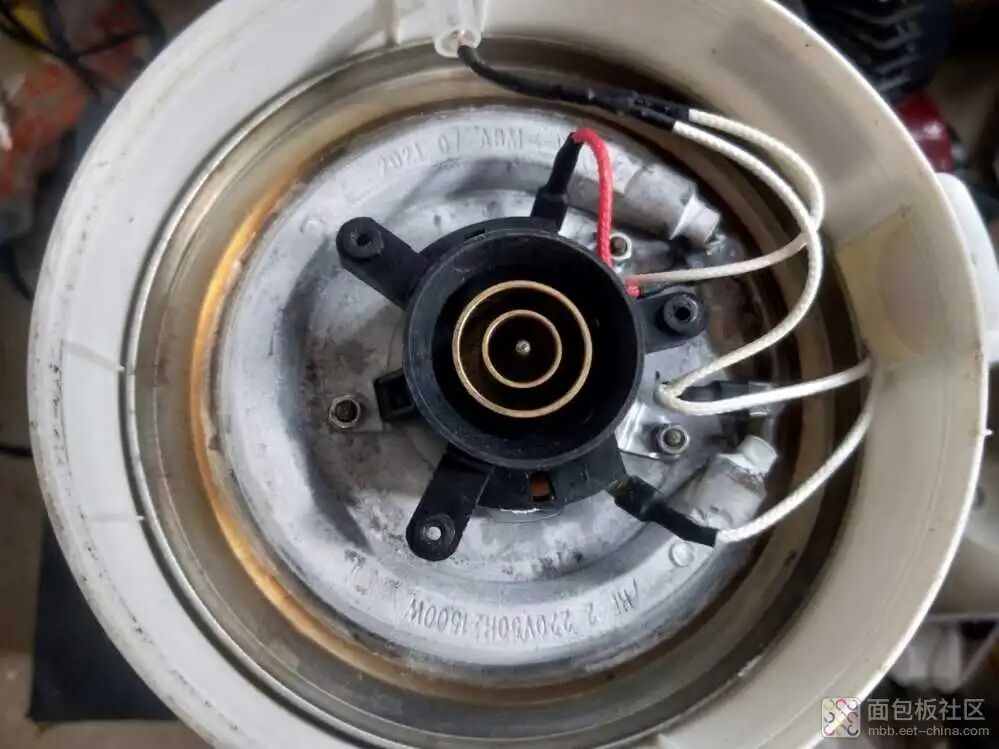

加热盘，丝印是HF-2 220V50Hz 1500W。
氖灯用来显示的，氖灯内部充的是稀有气体氖气，它是靠高压电场进行激发来发光的，小家电用的黄光氖灯工作电压一般在90V左右，需要串接一个大阻值电阻在接220V。
温控器的底部，有两个温控片，电源的LN每一路一个，称为双金属温控。
拆解温控器，三颗螺丝把温控片金属架子固定在壶身电源公座上。
温控片底下涂抹了导热硅脂，可以加强导热，让温度更加敏感一些。
温控片金属架子的正面，其实就是地线了，用了3颗螺丝固定了壶身的底座的地上。
看一看耦合器的L和N的是如何接线的，分别在每一路串入双银触点的铜脚。
双银触点，上面一根白色的塑料棒，用于金属片受热变形推动触点断开。
常温状态下，温控器是闭合的，保证电路能够导通，这时壶身的温度超过会100℃，温控器上的双金属片受热变形推动触点断开，也是防干烧保护。
圆形底座的背面，电源线可以盘在下面，方便收纳。
圆形底座的正面，有个黑色的供电插座。
拆解下来，火线和零线分别是这个送电盘的外二圈触点和外三圈触点，地线则是连接到了这个送电盘最内的触点，也是用来和壶底金属接触的。
拆开底盘发现里面没有任何电路。
通过拆解学习，大致的原理图，可以整理如下。
接通电源后，蒸汽自动开关NTC3闭合，电源L→温控器（NTC1）→加热盘→蒸汽自动开关（NTC3）→温控器（NTC2）→电源N形成了回路，加热盘开始加热，氖管串联R2并联在加热盘R1上，于是指示灯发光。
当水开以后，蒸汽式自动开关断电，指示灯熄灭，电热水壶停止加热。它是利用了电流的热效应工作的，是将电能转换为热能的装置。从电路可以看出，加热盘与指示灯为并联关系，与温控器和蒸汽开关为串联关系。
