在接通交流线路电压至某些负载时，过零功能可能具有优势，具体可以参考安森美关于“零交叉光耦合三端双向可控硅驱动器”（Zero-Cross Opto Coupled Triac Drivers ）的数据手册。
下图（图1）是该数据手册中某个电路的简化版本。
图1：简化的三端双向可控硅驱动器电路，可用于接通交流线电压并向负载供电
由于通过引脚2处的控制输入信号决定是否将交流电施加到节点上，因此可控硅及其驱动器的零交叉表现良好。
然而，我有一个略有不同的三端双向可控硅开关控制要求：需要两个手动操作的按钮，一个用于打开交流电源，另一个用于关闭交流电源，同时仍需保留零交叉功能。
并且还有一个问题是，在所需的负载功率下，受控可控硅所承受的热负荷过于严重。
为了解决这个热负荷问题，我采用了如下图2所示的改进方案。

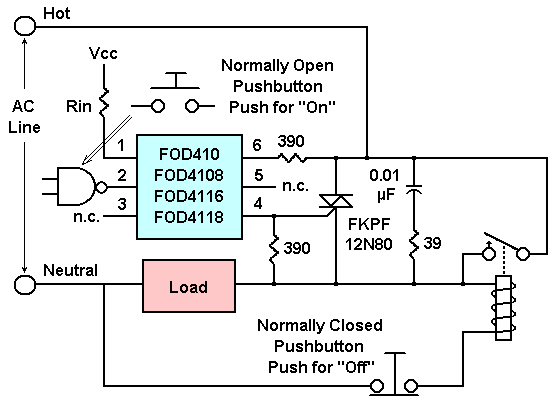

图2：改进后的三端双向可控硅驱动器电路，加入了一个继电器，当按下按钮时，可控硅利用其零交叉功能打开交流电并输送到负载
我在电路中加入了一个继电器，其线圈与负载并联，常开触点与三端双向可控硅开关的阳极和阴极并联。
当按下“开启”按钮时，可控硅利用其零交叉功能接通交流电并输出至负载，然后继电器触点闭合。
继电器闭合后，负载电流的负荷就从可控硅转移至继电器。可控硅开关元件只需在继电器闭合的短时间内工作即可——在我所处理的案例中，这个时间大约为50ms，略长于交流线电压的三个周期。
这样我们既保留了零交叉的优势，又避免了三端双向可控硅开关元件发热的问题。
在光耦合器的输入端设置了一个常开按钮，用于打开负载电源，驱动LED。实现这个功能的方法数不胜数，这里就不展开讨论了。
另一个常闭按钮则用于断开继电器线圈的驱动。当第一个按钮处于断开状态且空闲，并且由于三端双向可控硅开关元件已经关闭，则第二个继电器的触点将断开，从而切断负载电源。
